丝滑幻变

杭州万事利科创中

墨泰建筑设计

万事利集团是一家专注于丝绸产品与文化的现代企业。在上海世博会、北京奥运会、广州亚运会、北京APEC峰会等一系列重量级盛会和外事活动中向世界诠释中国丝绸的精彩。

本项目正是为万事利集团打造的总部办公园区，我们希望充分挖掘万事利的品牌价值，结合丝绸的文化特质，将中国传统文化演绎成世界通行的时尚建筑语言，使其成为万事利科技研发和产品创新的核心基地与重要载体，也成为钱塘江智慧新城一道亮丽的风景。

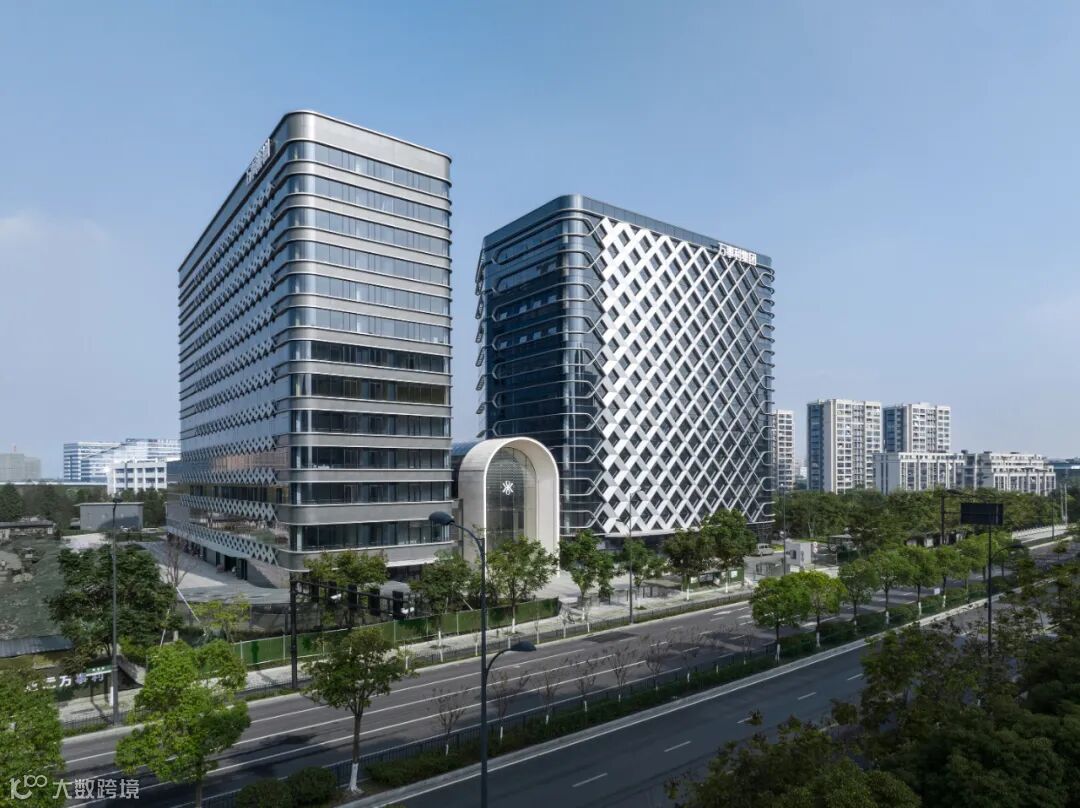

△ 南侧半鸟瞰 ©RudyKu

—— 群组式布局

项目位于杭州市江干区一块三角形用地，两侧临市政道路，一侧临城市河流与公园，周边环境良好，但4.0的容积率与50米航空限高却让用地变得十分紧张。面对异形地块，高容量的条件，方案运用东方建筑群落的布局方式，将指标进行拆解，一个建筑变为一组建筑，创造园区的场所感。

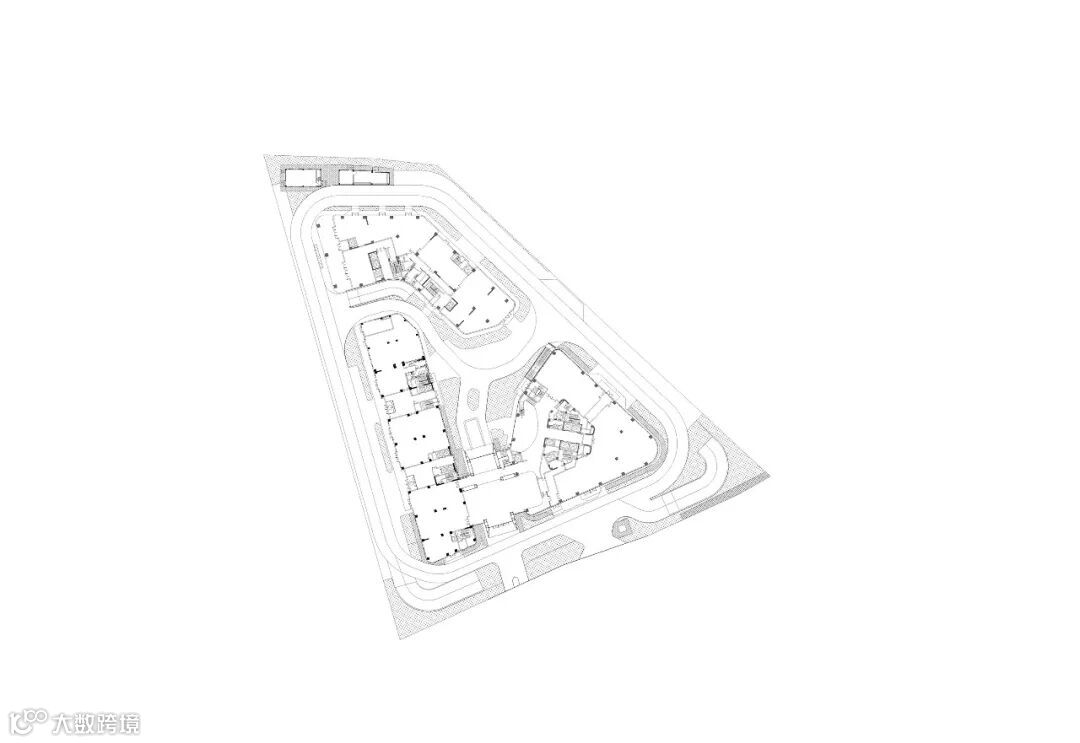

万事利科创中心采用三栋楼围合布局，每栋楼各自沿退线布置，体量均衡，充分利用场地。楼栋中心围合出一个共享庭院，作为园区内部的公共空间。楼栋间空隙使中心庭院与外部城市互相渗透，整体布局松弛透气，同时也较好的回应了甲方分期建设的要求。

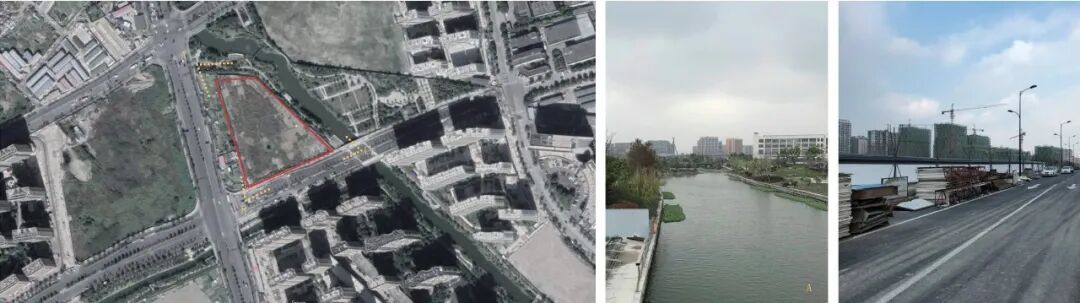

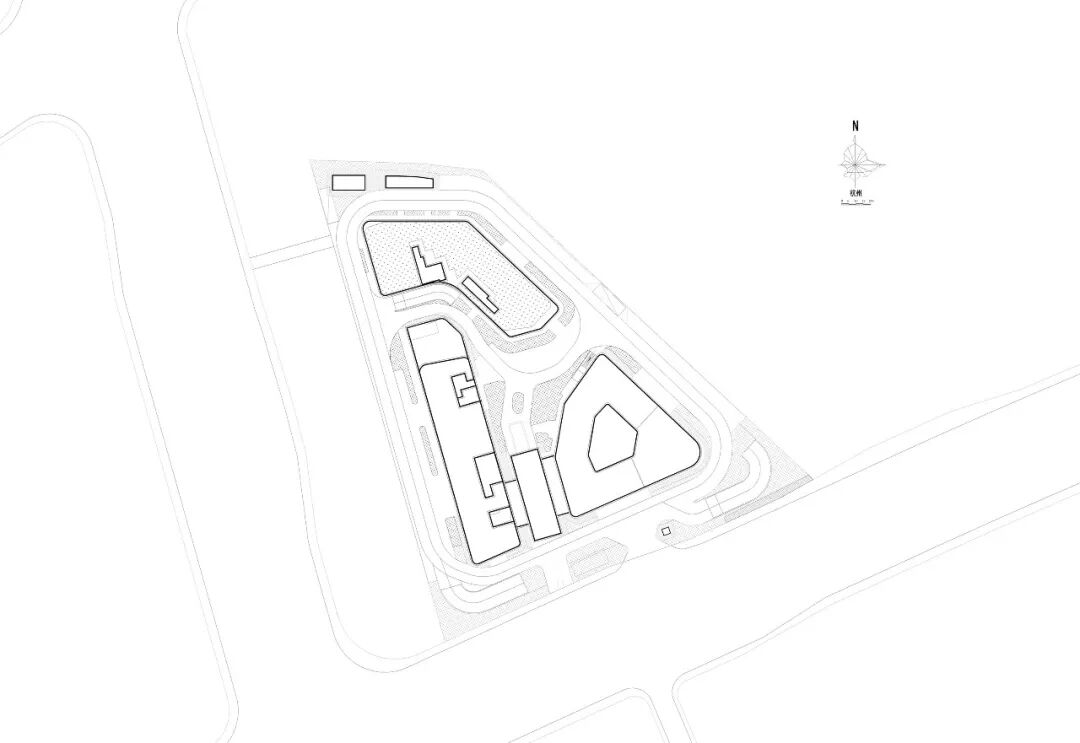

△ 场地周边环境

△ 建筑概念生成

△ 园区鸟瞰效果

目前场地南侧的两栋楼作为一期工程已完成建设并投入使用，分别为总部办公与精品公寓。一期紧邻主干道与交叉口，作为园区主要形象优先呈现出来，二期完成后，园区将更加完整。

△ 东南角人视 ©RudyKu

—— 编织立面

本项目出于容量、限高等诸多限制条件，单靠建筑体量本身很难在片区中凸显出来。但作为企业总部又需要很高的形象识别度，于是我们重点在立面上寻求一种方式——强烈的立面符号——来突出建筑的形象。

万事利科创中心的立面采用双层幕墙做法，内侧普通玻璃幕墙作为维护结构，外侧阳极氧化铝板幕墙用于塑造立面形象。总部办公的幕墙造型取自于丝绸纺织工艺中缂丝的意向，以45°互相交叠的渐近线，形成从左到右渐变的菱形编织网格，从而创造出具有强烈昭示性的立面符号，也使人能够与万事利集团的丝绸产品产生联想。

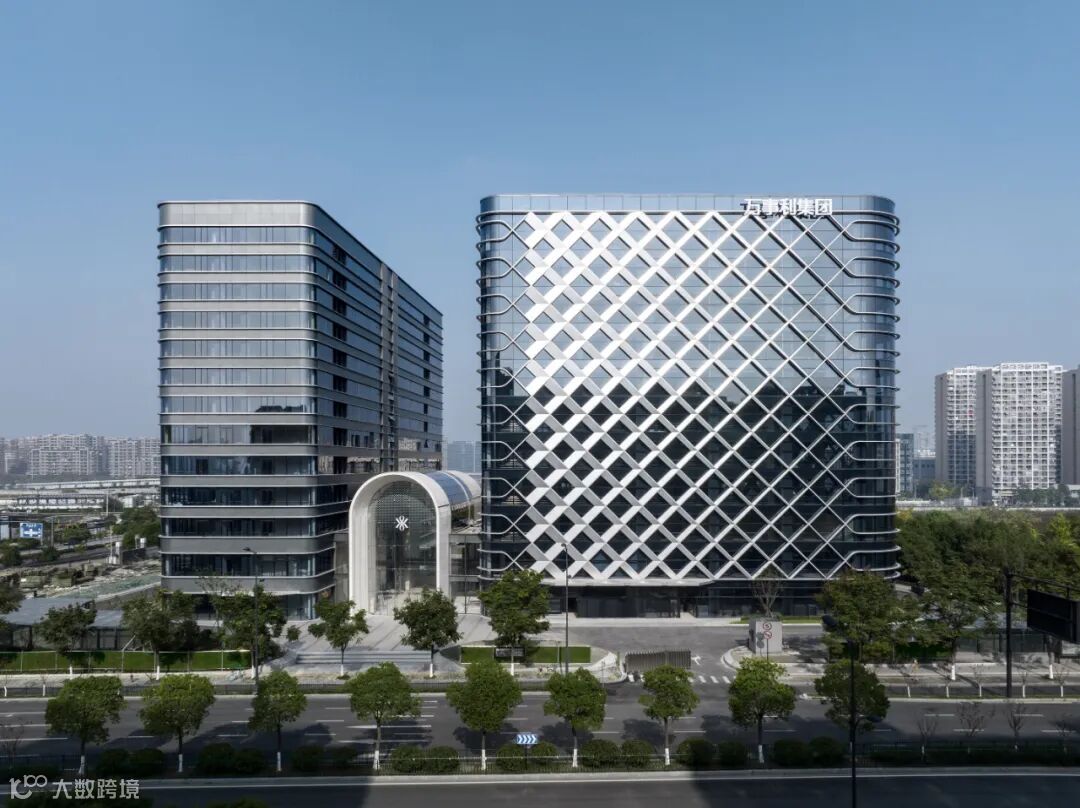

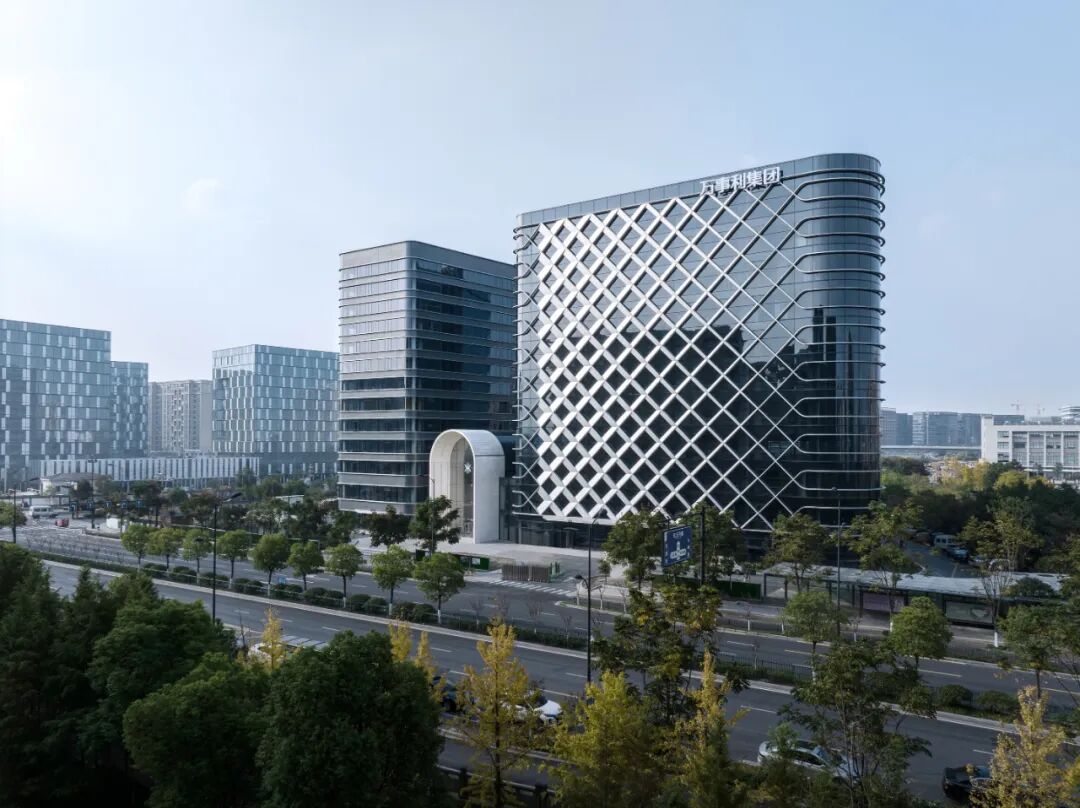

△ 南立面 ©RudyKu

为了较好的实现立面效果，我们对网格进行了有理化梳理。通过45°的斜交轴线将立面划分为大小一致的基本菱形单元，菱形单元的对角线尺寸为4.2米，与标准层层高相同，水平方向上，两个单元的宽度也与8.4米标准柱网对应，实现幕墙与建筑结构的一体化。

外侧的阳极氧化铝板在统一模数的单元基础上，通过板材宽度的变化，可以归纳为10个铝板幕墙模块，再由这10个模块的不断重复，形成整个幕墙网格渐变的效果。后续深化过程中，为了提升幕墙的丰富感，在宽度变化的基础又增加了进深方向的变化，使网格有了三维的体量感。

同时我们要求铝板采用整块弯折做法，单元交界处使用铝扣盖，减少胶缝对立面效果的影响。这也导致每个模块中铝板的展开面都是异形，对板材加工和幕墙安装精度要求较高；最终在各方单位努力下，菱形幕墙得以较高品质的实施落地。

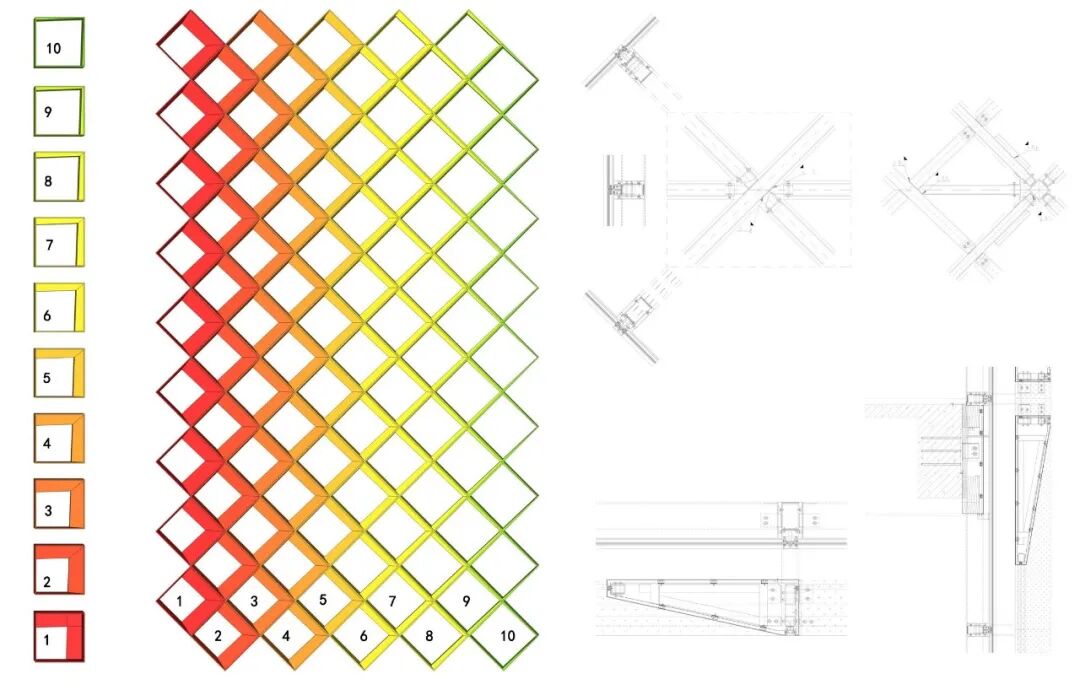

△ 网格幕墙单元与节点大样

其次，考虑到幕墙与室内效果一体化，玻璃幕墙的主要龙骨也采用了斜交布置的方式，龙骨方向、位置与外侧菱形单元幕墙完全对应，使室内视觉效果更加整洁统一；玻璃幕墙的开启扇也对应做成三角形，采用电动平推窗的开启方式，避免与外侧单元幕墙发生交叉碰撞，同时能够满足排烟与通风要求。

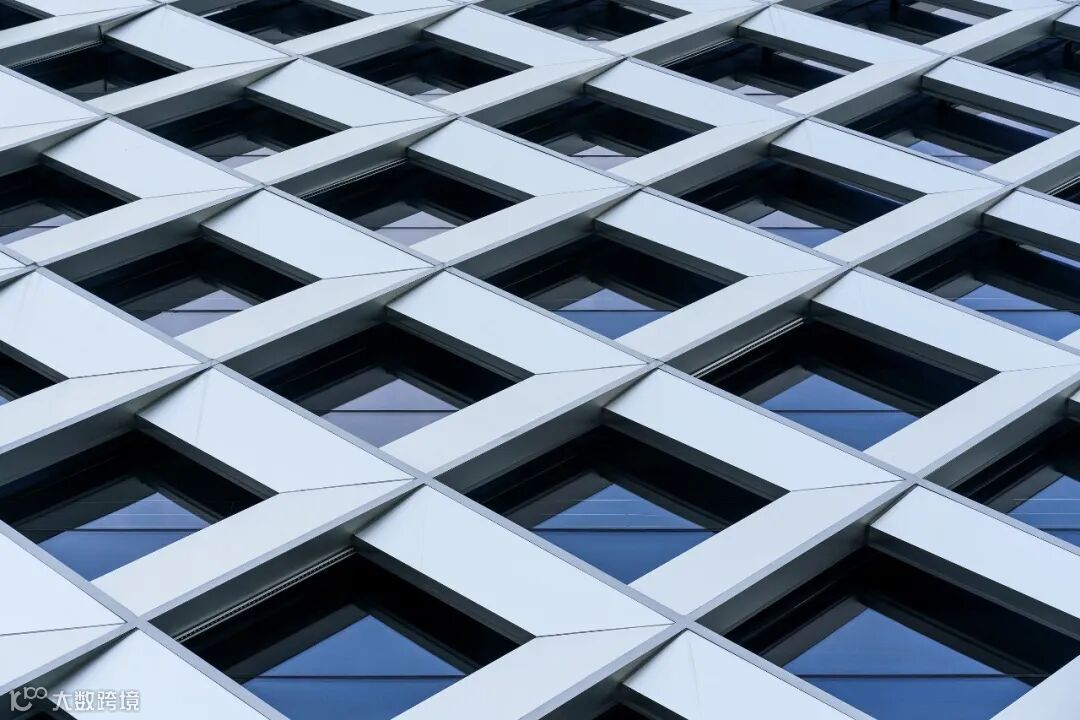

△ 网格幕墙 ©RudyKu

精品公寓的幕墙立面同样采用菱形渐变的编织网格元素，考虑到功能不同，幕墙造型需要兼顾小房间的采光通风及视线无遮挡，于是把菱形网格的元素调整到层间位置做渐变处理，不影响使用的同时又与总部办公的立面元素有所呼应。共同组合出丝滑幻变的立面形象。

△ 西侧沿街立面 ©RudyKu

—— 拱廊入口

拱，作为一种基础的建构元素，在东西方建筑中都有悠久的历史，从西方教堂的拱券，到东方园林中的拱门，是跨越时间与空间的建筑语言。在主入口的设计上，我们采用了拱门这一经典造型，嵌入总部办公与公寓之间，作为公用大堂，在园区中强化出富有标识性的入口形象。拱代表着建筑文化的传承，也寓意着万事利丝绸文化的传承。

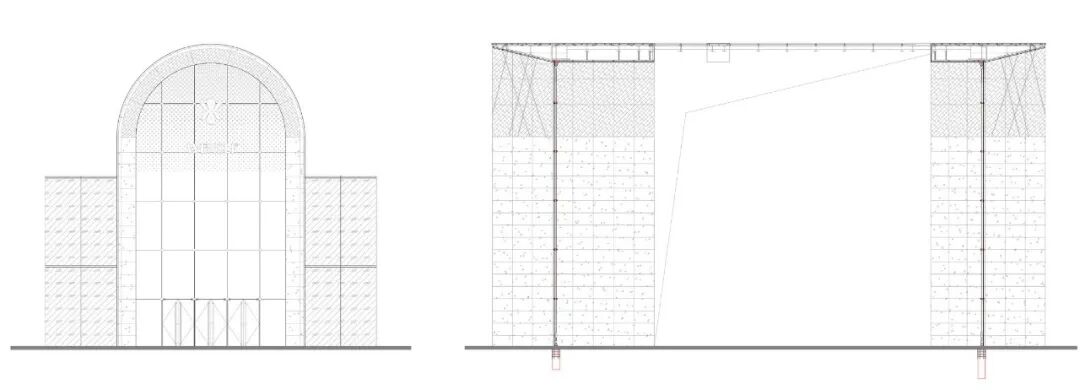

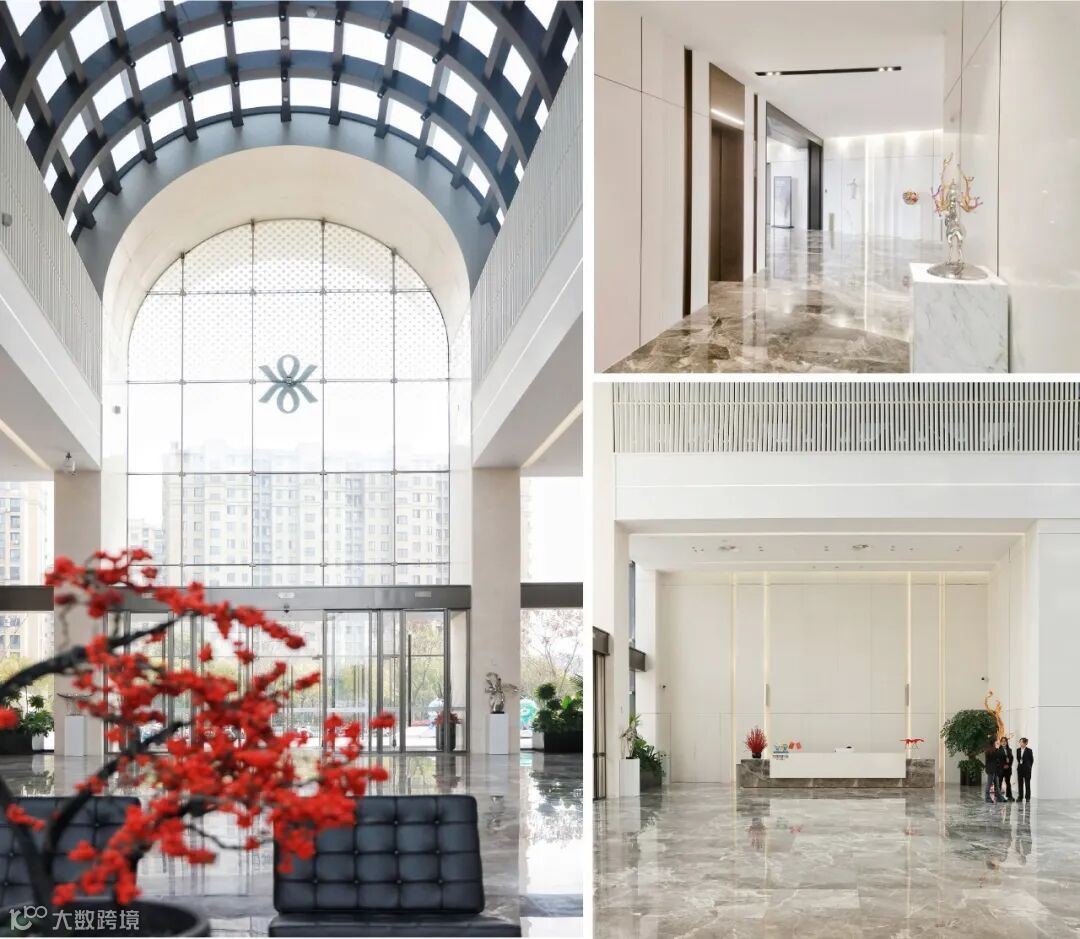

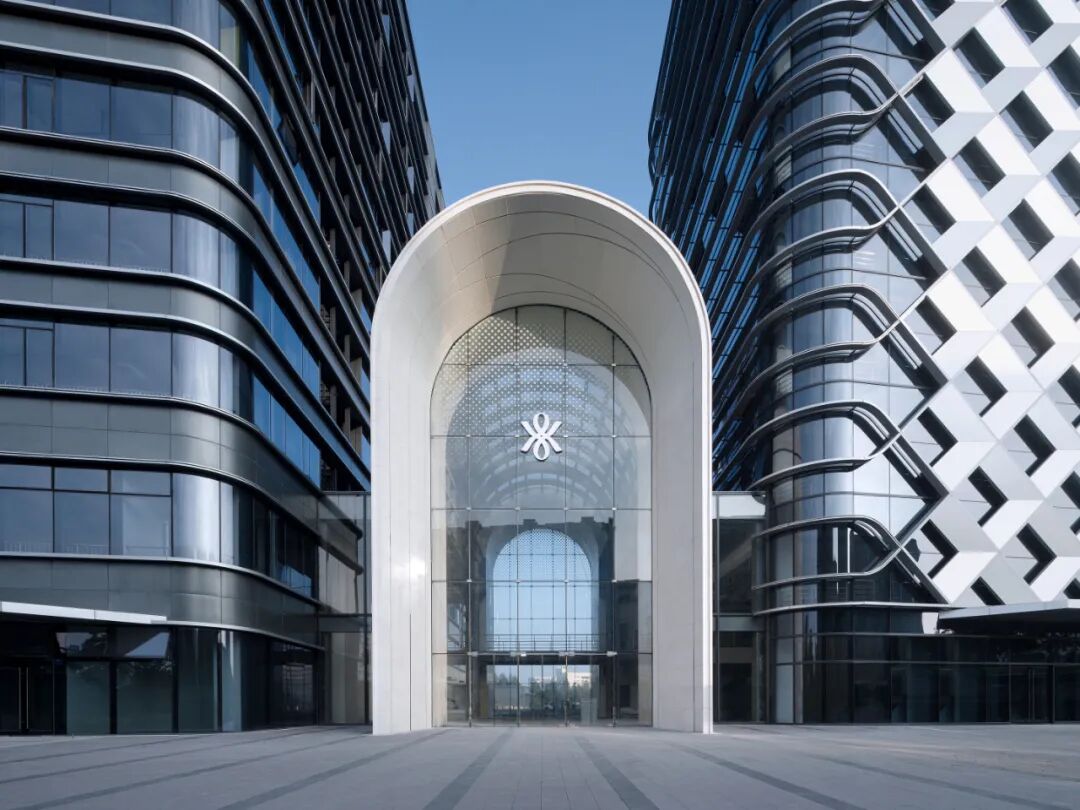

△ 入口侧拱廊立面 ©RudyKu

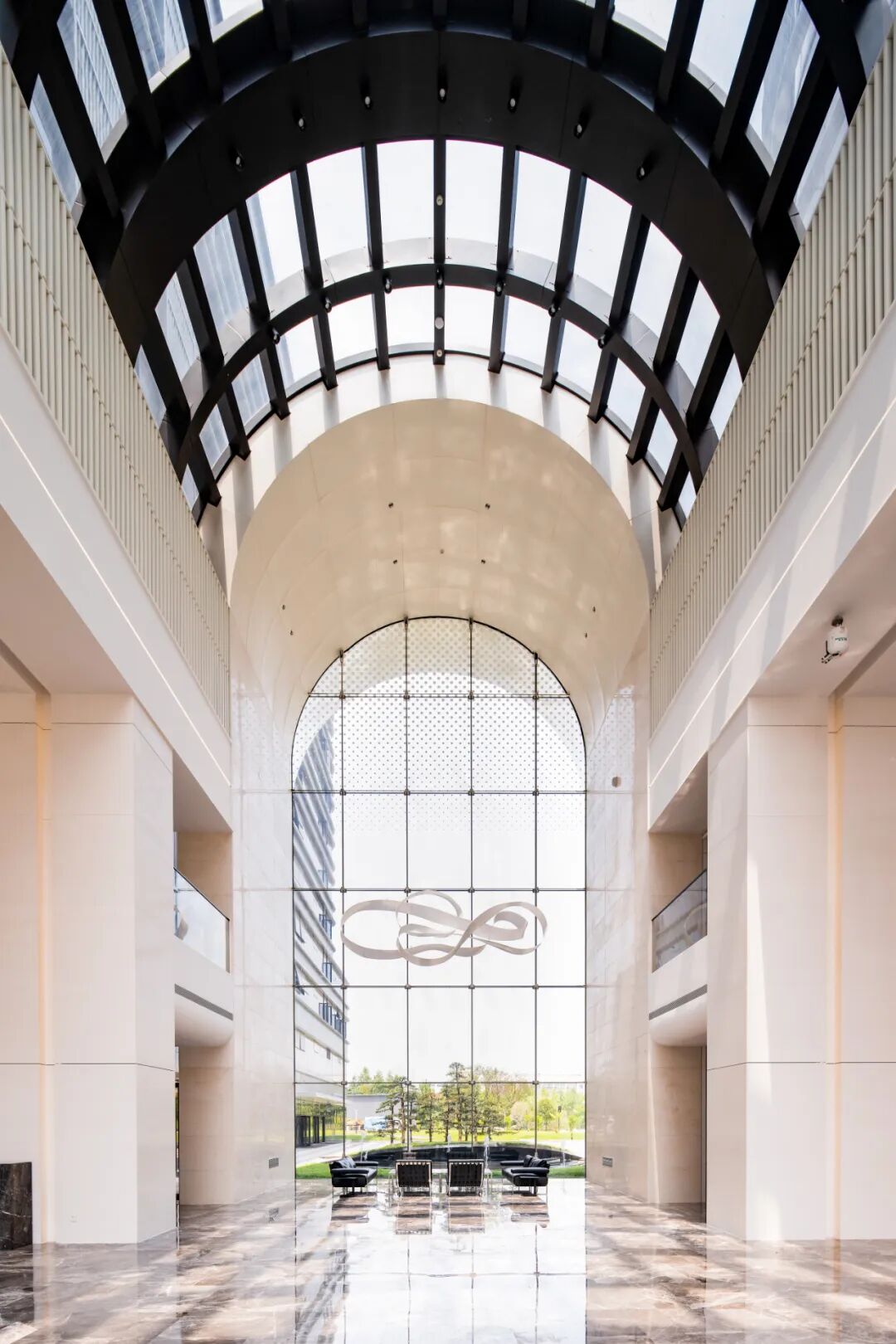

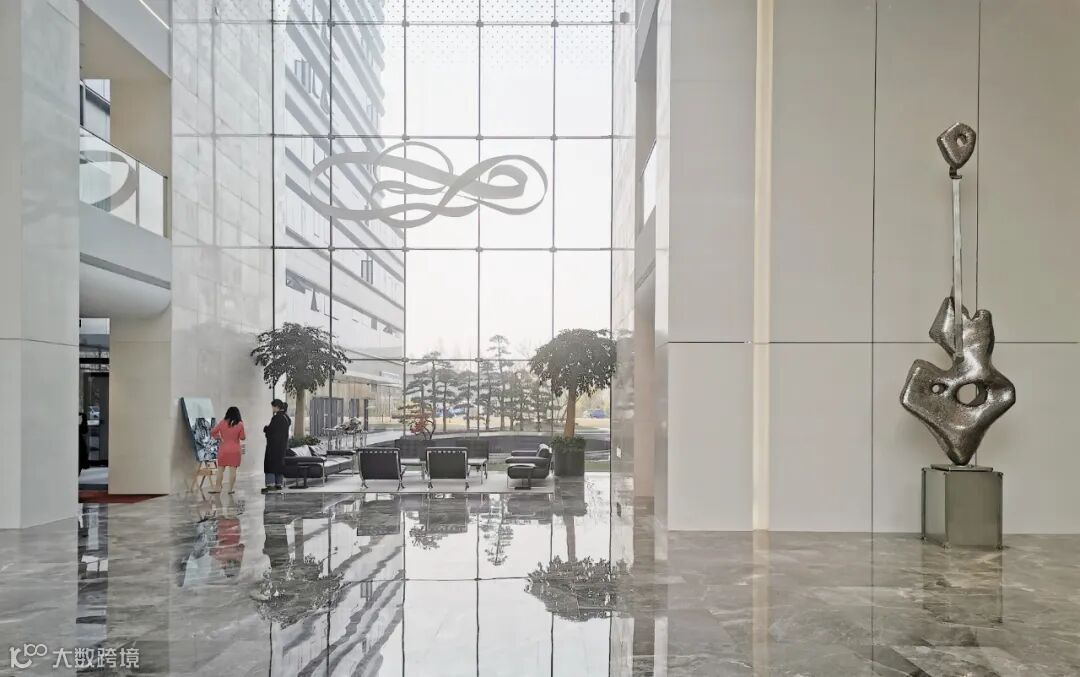

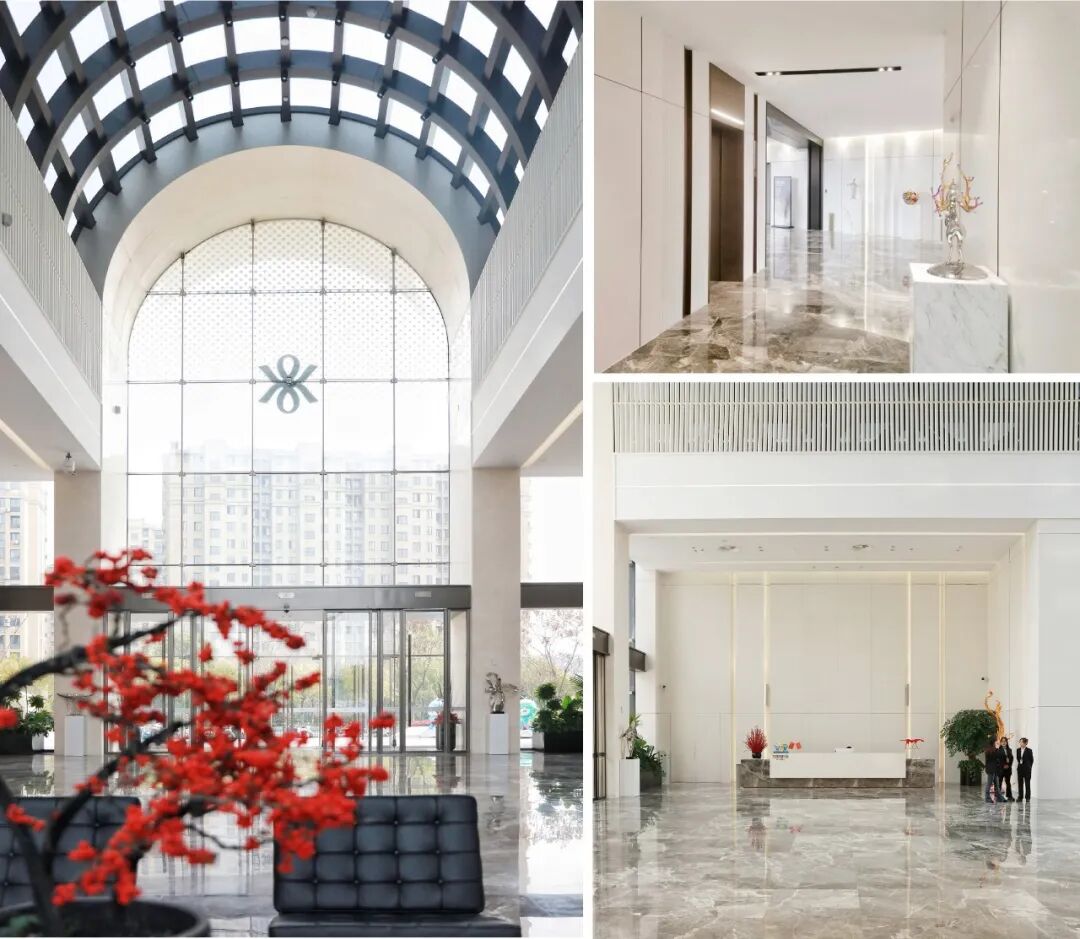

拱廊高约17米，整体为钢结构，构件经过计算后采用尽量小的截面尺寸，使内部空间显得更加轻盈开阔。拱廊两侧均采用点抓式悬索幕墙系统，结合超白半钢化夹胶彩釉玻璃，增加入口通透感，透过幕墙，可以看到中心庭院景观；拱门饰面为米白色石灰石，近人尺度上细腻的肌理和触感可以进一步提升建筑的品质。拱顶上方的玻璃幕墙设置了电动开启扇，天气好的情况下，开启窗扇后拔风效应明显，不显闷热。
