“兄弟，最近忙啥呢。上个月2021年版的《实景三维中国建设技术大纲》发布了，你之前手头那个实景三维项目做得还好不”
“已经完成了，效率挺高，成果也很酷炫。比我想象的快多了。”
“记得你说测区范围不小，费用成本会不会很高啊”
“老兄，这次的花费一定比你想象中少得多。”
“这可得展开说说，我们也有个项目，就是不知道最后出个什么样的成果比较好。”
“我找找咱们项目成果图，给你点参考。”
实景三维成果漫游视频
模型图一览（局部）
猜猜这是哪里？
仿佛游戏般逼真的的场景
是位于山东的某市街道
城市级的实景三维地理场景模型
让人惊叹 原来万物皆可“可视化”
除了成果“可视化”
200-500元/km²的外业成本节省
也是本次项目的亮点之一
本次实景三维案例
华测带你揭开模型生成背后的秘密
项 目 背 景
《实景三维中国建设技术大纲》（2021版）的发布，明确了实景三维（3D Real Scene）是对人类生产、生活和生态空间进行真实、立体、时序化反映和表达的数字虚拟空间。
作为“十四五”时期基础测绘转型升级发展的重要任务，实景三维中国建设对推进自然资源精细化 、智能化管理具有重要意义。为落实自然资源部提出的构建“实景三维中国”的要求，山东省积极组织并申报了“实景三维”项目。目前，该项目已正式立项并开始实施。
为助力实景三维中国建设，华测导航积极参与本次项目，利用相关解决方案为客户提供倾斜摄影三维模型成果。测区位于山东某平原地带，整体面积在1500平方公里。其中主城区采用有人机作业，主城区外城镇由于分布较为分散，采用无人机搭配倾斜相机的方式进行作业。

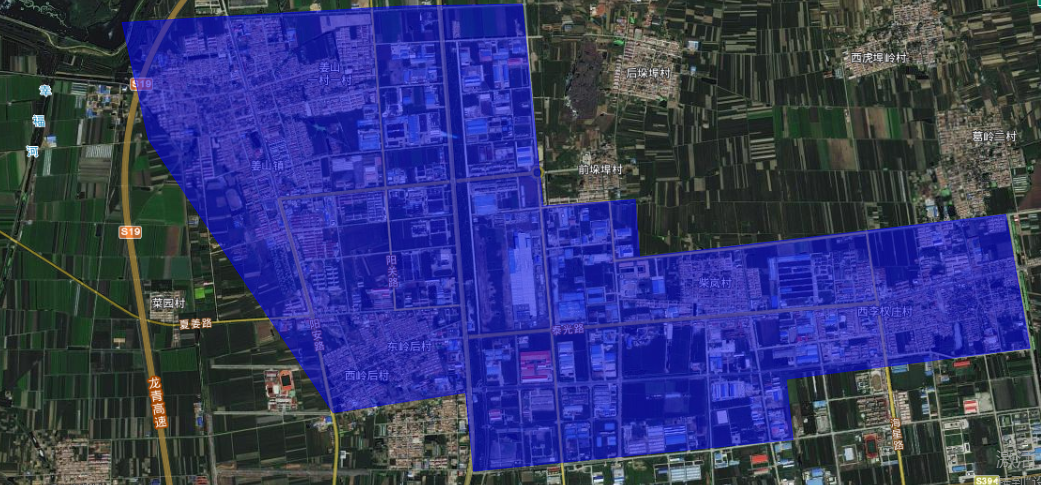

测区范围
项 目 需 求
1
成果分辨率不低于3cm
（满足实景三维建设内容指标对城市级的倾斜摄影三维模型的要求）
项 目 难 点
1
城区内人口密度高
飞机飞行稳定性要求高
城区房屋人员密集车流量大
飞机稳定性关乎人民人身安全
2
城区布设像控点难限制多
布点耗时耗力
人员设备安全无法保障
3
测区面积大，项目工期时间紧
传统倾斜摄影效率低
需防止突发天气情况导致工期延长
项 目 方 案
组合方案：
华测P330pro+DG4pros

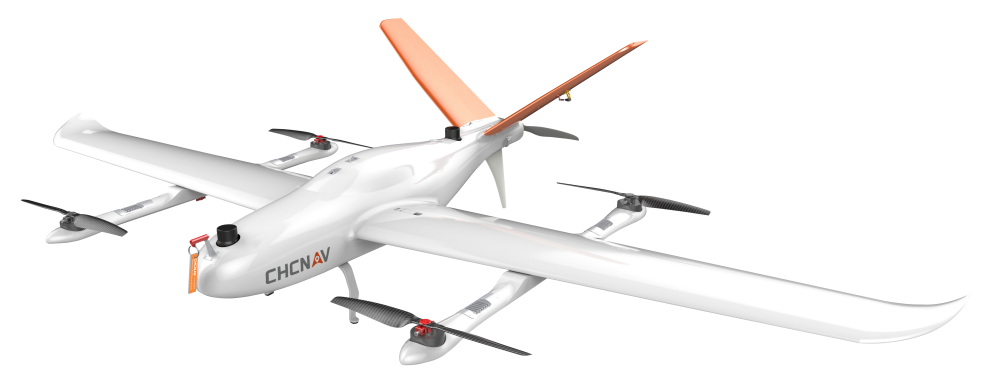

P330pro电动垂起固定翼无人机
华测P330pro电动垂起固定翼无人机具有160mins长航时和支持多种专业载荷等核心优势。利用独到的100Hz免像控功能，像控点不再是作业“刚需”，可极大提高作业效率。
DG4pros
采用DG4pros倾斜相机进行测量：
（1）较高的空三解算通过率。优质的原始航片提升了空三高通过率，从而提高内业效率，节约项目成本。
（2）保证成果精度的同时，极大提升飞行高度上限。在保证建模成果达到3cm分辨率的情况下，飞行高度可达260米以上，拍摄照片张数比原有五镜头（1.2亿像素）少40%

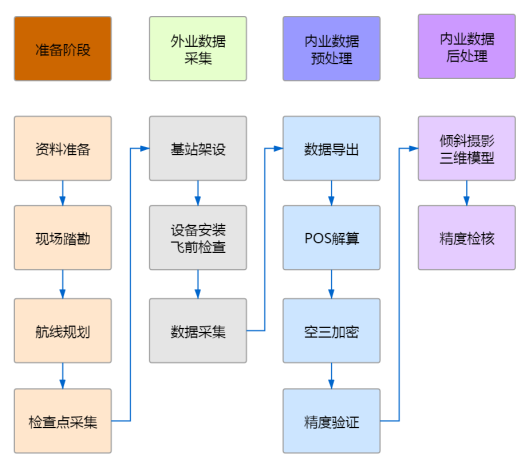

技 术 路 线
项 目 成 果

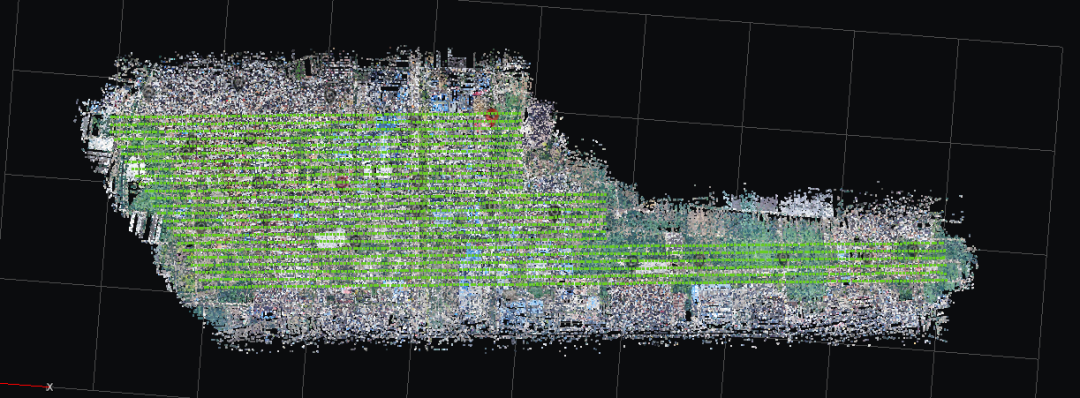

模型初步空三
全局模型

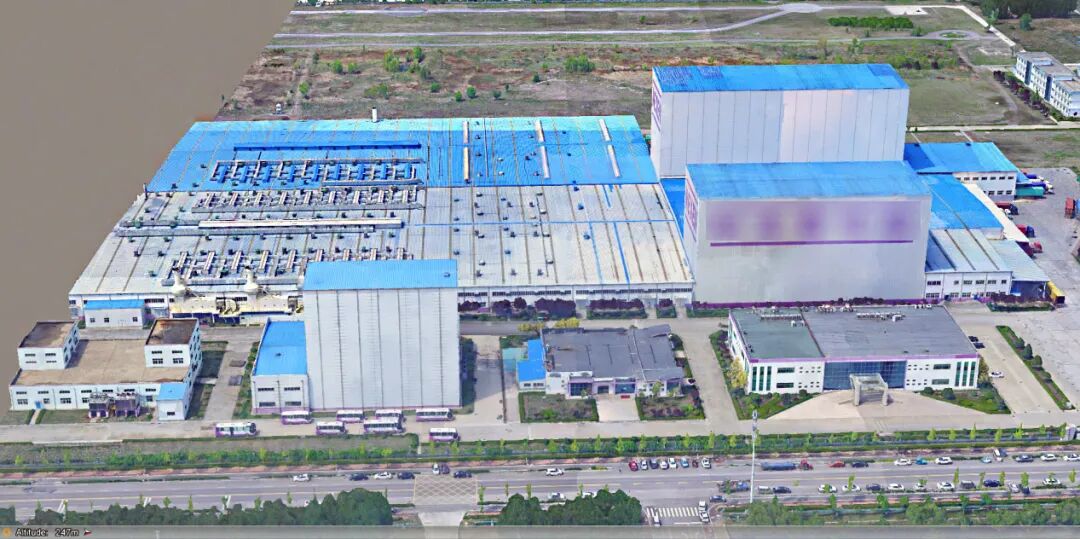

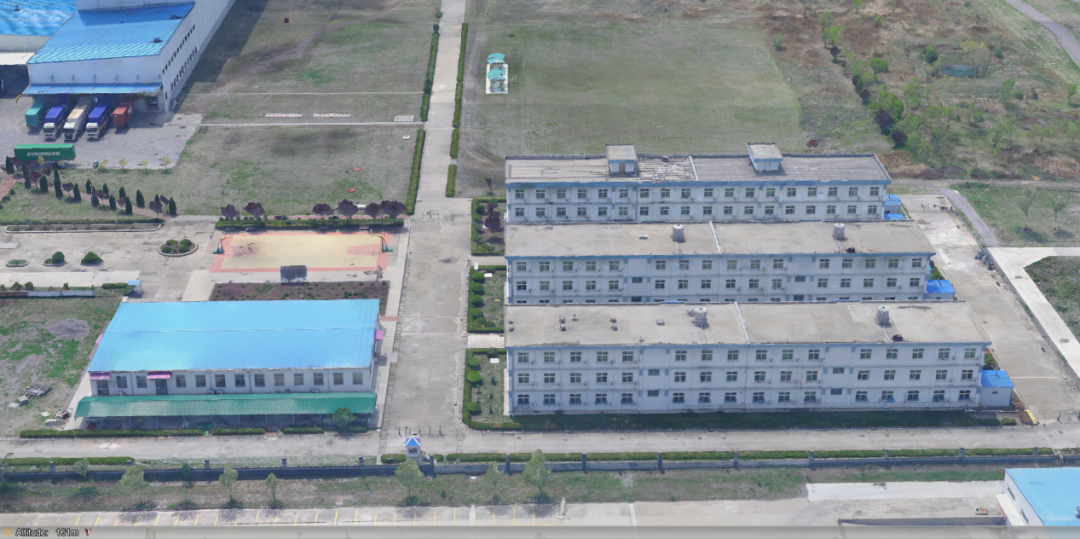

模型局部图
精度验证报告
项 目 小 结
本次项目采用华测P330pro+DG4Pros进行作业，采用100hz免像控技术和高像素专业五镜头相机，省去打15-20个像控点的人力投入，同时完全满足城市实景三维在精度和模型纹理方面的技术要求。
此次作业总结以下几点：
（1）更低成本。华测P330Pro无人机的100Hz免像控技术可节省200-500元/km²的外业成本。
（2）更高工作效率。P330Pro搭载DG4Pros相机，飞行高度达到260m，照片数量相较于其它倾斜相机数量可减少40%。
有奖问答
华测P330Pro飞行平台的核心优势是什么功能呢？
点击答题丨点击答题选项会有色块闪动丨快闪+淡入动画
嗨！这有一个有奖征集活动等你参加

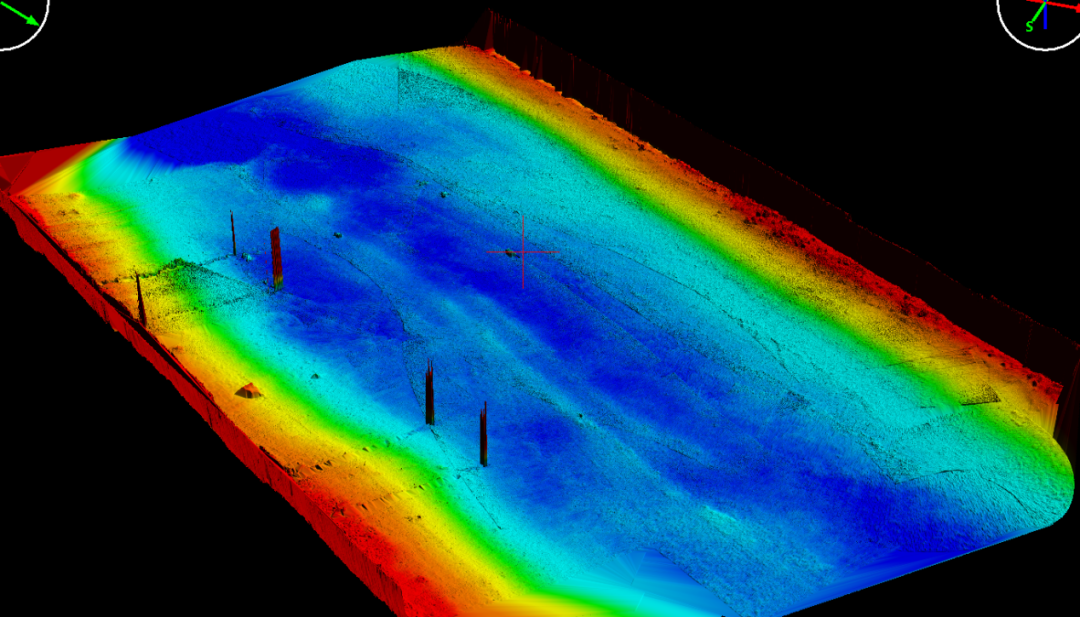

多波束出马！河底微小地物扫测不在话下
