M系列教学（基础教程篇）|  如何建立第一个工程

软件：Sysctrl Studio （可从川禾自动化学院获取）

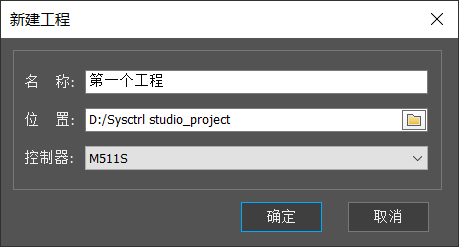

第一步：双击打开软件Sysctrl Studio，选择【文件】→ 【新建】。用户可修改工程名称和设置工程存储地址，选择对应控制器。

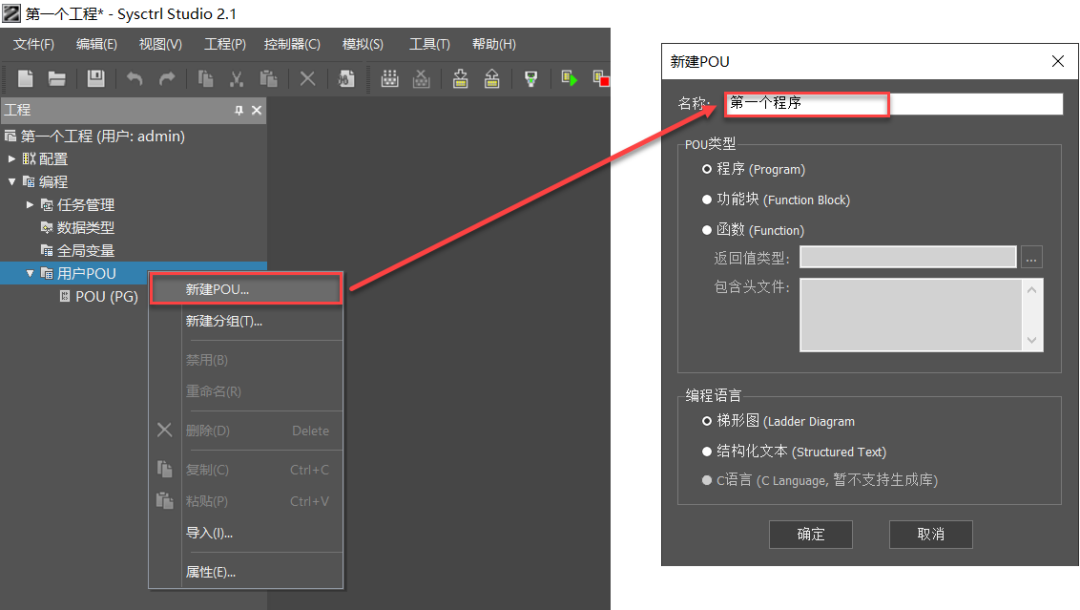

第二步：新建POU

    在新建工程中，默认会有一个程序（PG）的POU，并且已经添加到任务中，可直接编程。如果另外新建程序（PG），则需要手动将程序（PG）添加到任务中。

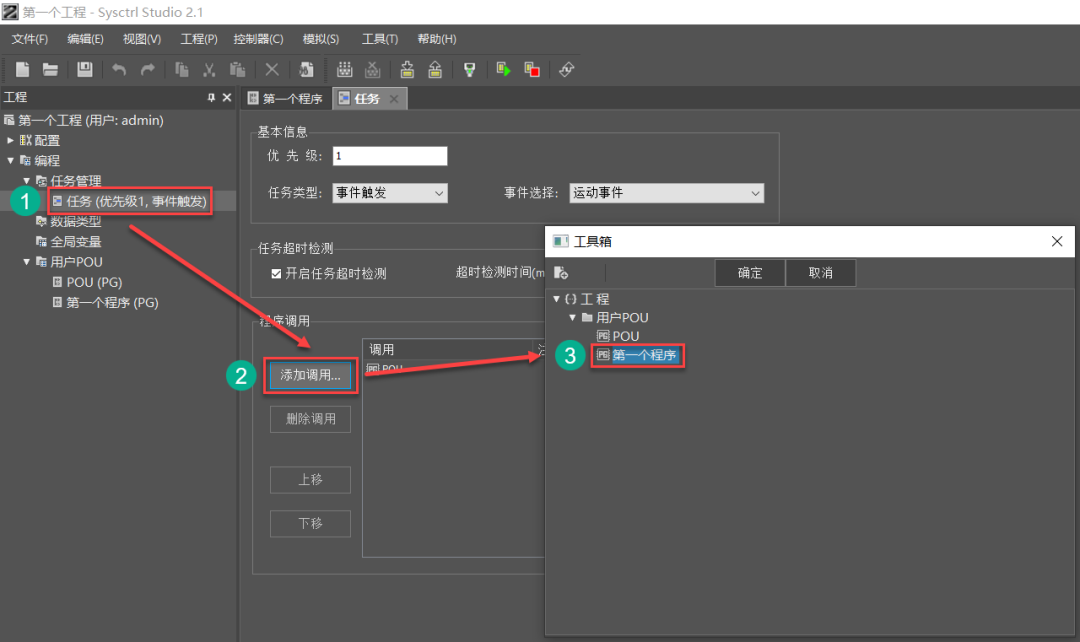

第三步：添加程序调用

    点击【任务】→【添加调用】→ 选择要添加的程序

第四步：编写简单程序

 （1）新建变量“开关”，点击上方菜单栏中的“常开接点”，并将其与变量“开关”绑定。

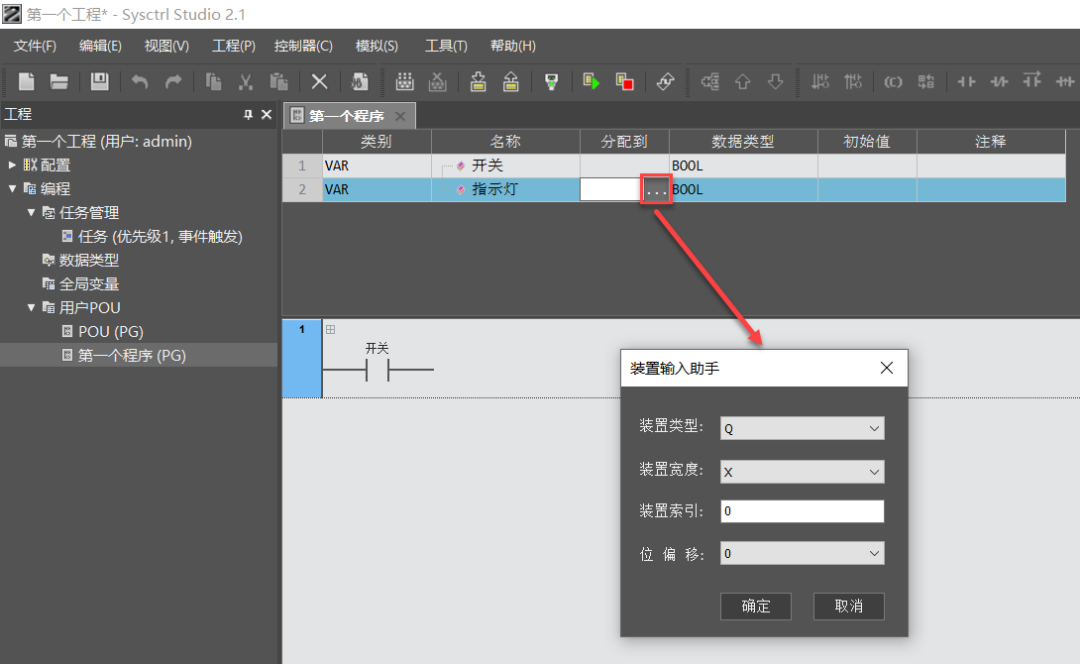

（2）新建变量“指示灯”，点击【分配到】右边的“···”，将该变量分配到QX0.0的地址。根据地址映射对应关系，%QX0.0~%QX0.7对应输出点0~7，%QX1.0~%QX1.7对应输出点10~17。

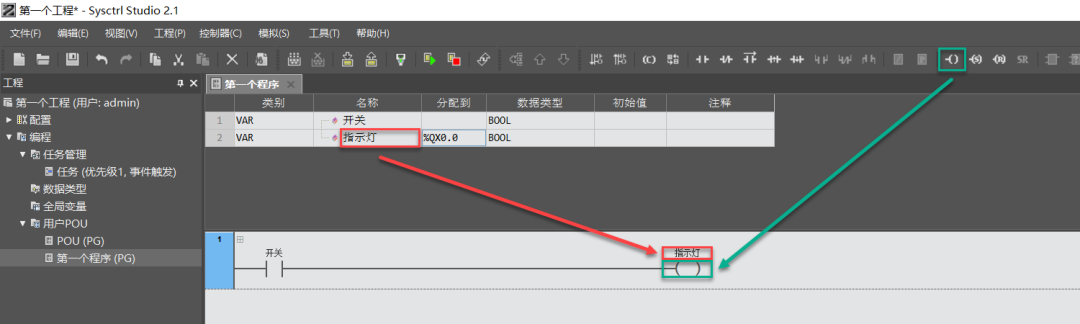

（3）点击上方菜单栏中的线圈，将其与变量“指示灯”绑定。

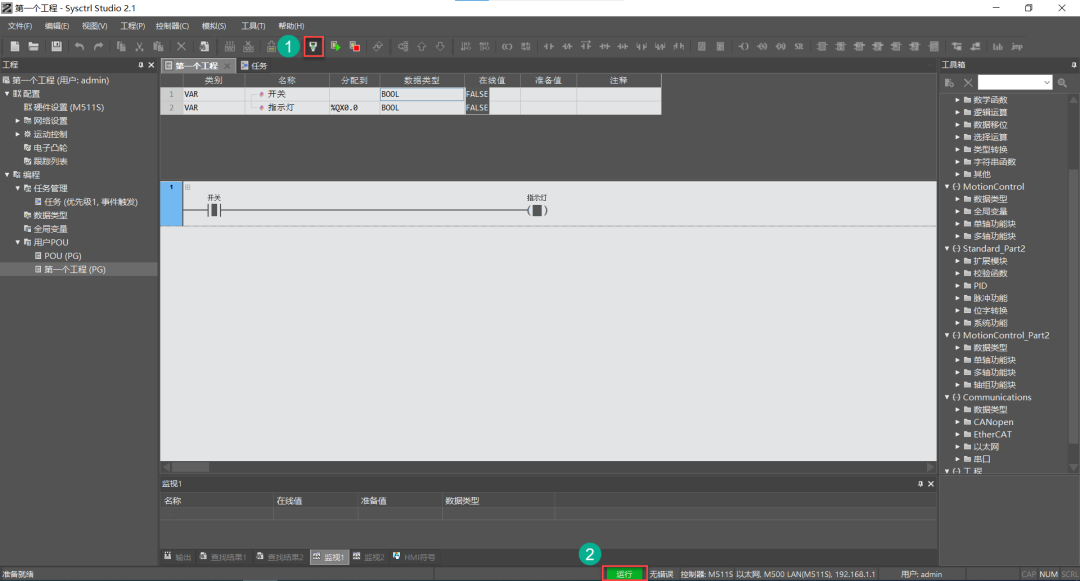

第五步：程序编写完成后，点击菜单栏“检查程序和配置”，可以检查程序语法以及系统配置是否有问题。

第一步：以 M511S为例，支持以太网和USB两种方式通讯。

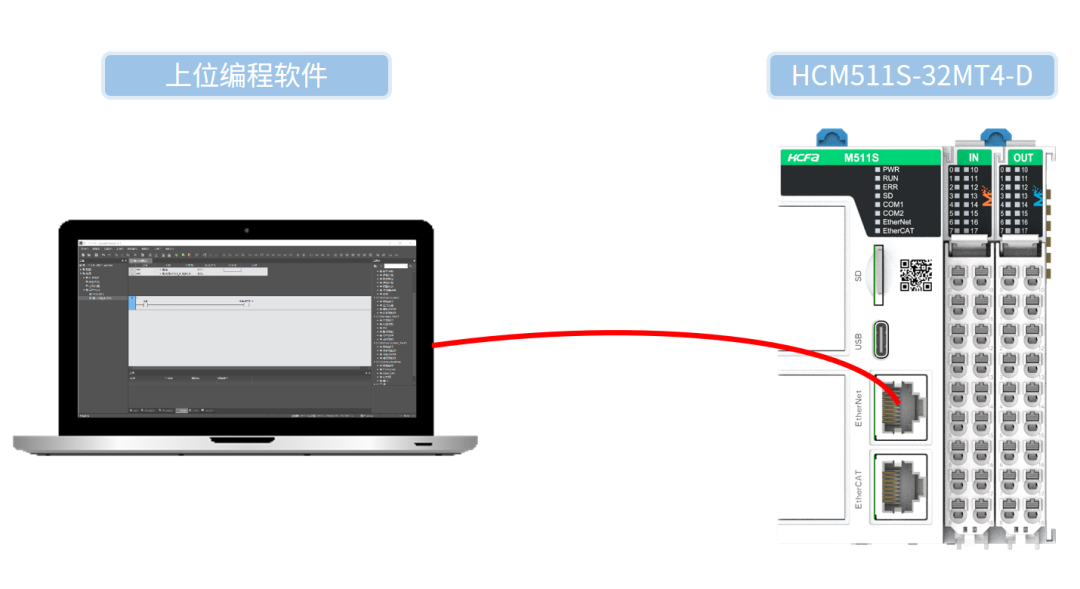

（1）以太网连接

    （2）USB连接

第二步：菜单栏中选择【控制器】→【通信设置】。

（1）以太网连接

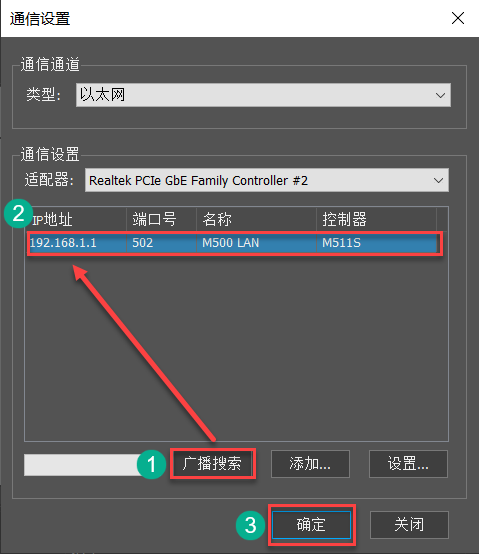

    ①在弹窗中，【类型】选择以太网，【适配器】选择连接的以太网网卡。

    ②点击【广播搜索】，中间会扫描出对应控制器，控制器默认IP为【192.168.1.1】。选择对应控制器，点击【确定】。

注意：

    以太网方式与上位机连接，需要保证电脑和控制器在同一网段。例如，控制器是默认IP（192.168.1.1），则电脑端IP地址需改为192.168.1.x（x为0~255内任意一个数字，但不可以与控制器IP第四段重复）。

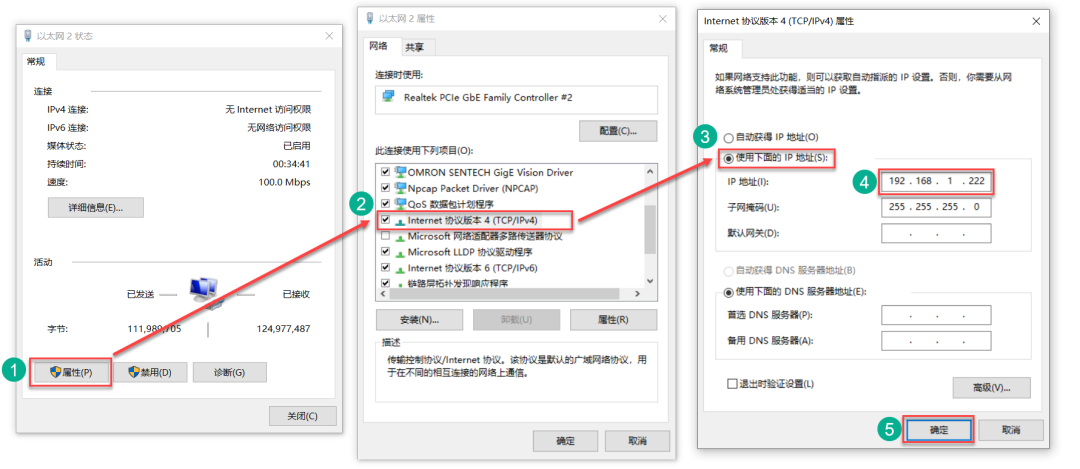

    电脑端IP设置：打开以太网设置，点击【属性】→【Internet 协议版本4（TCP/IPv4）】→ 修改上位机IP地址

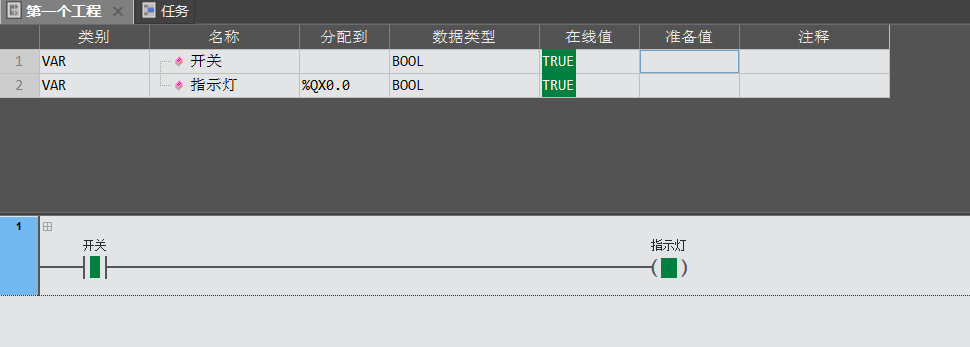

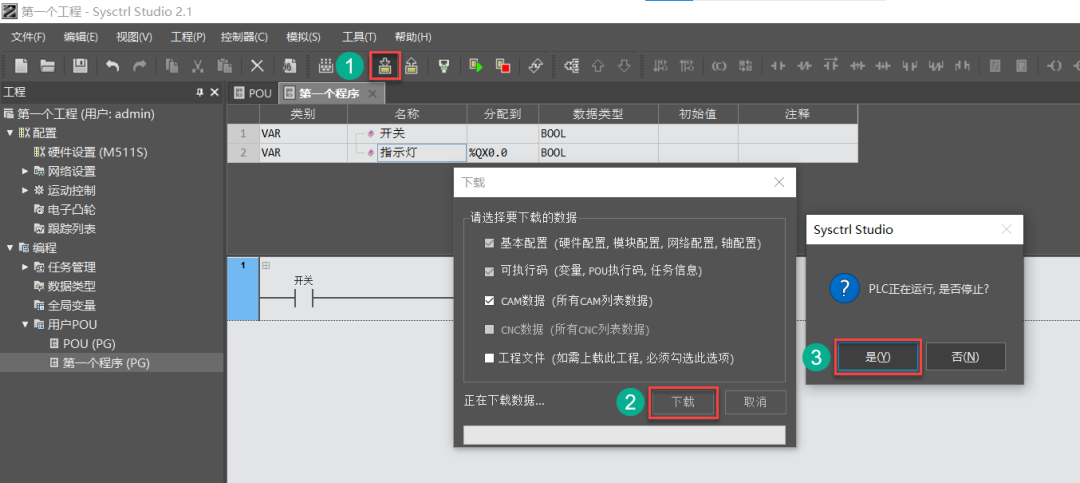

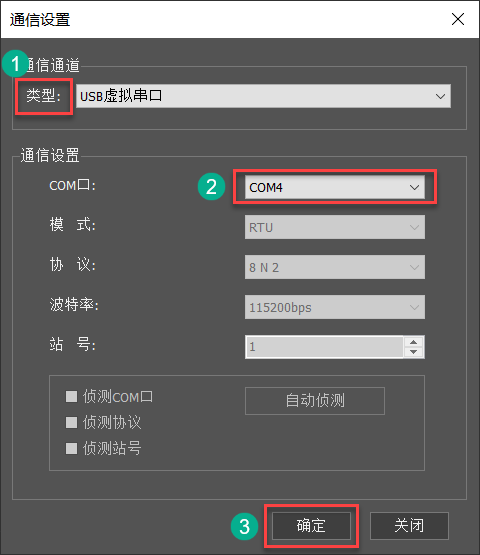

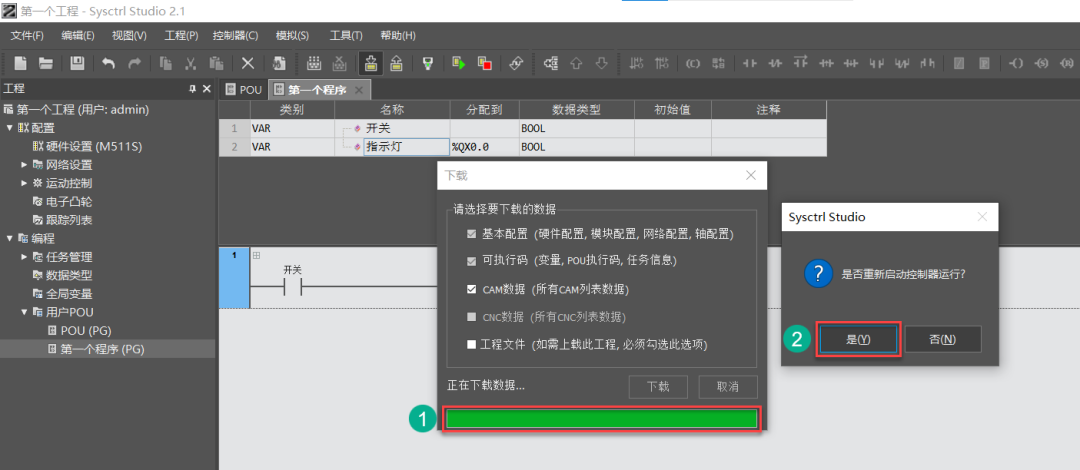

第三步：监控

    菜单栏选择“在线” ，程序进入监控状态，可在工程底部查看控制器状态。

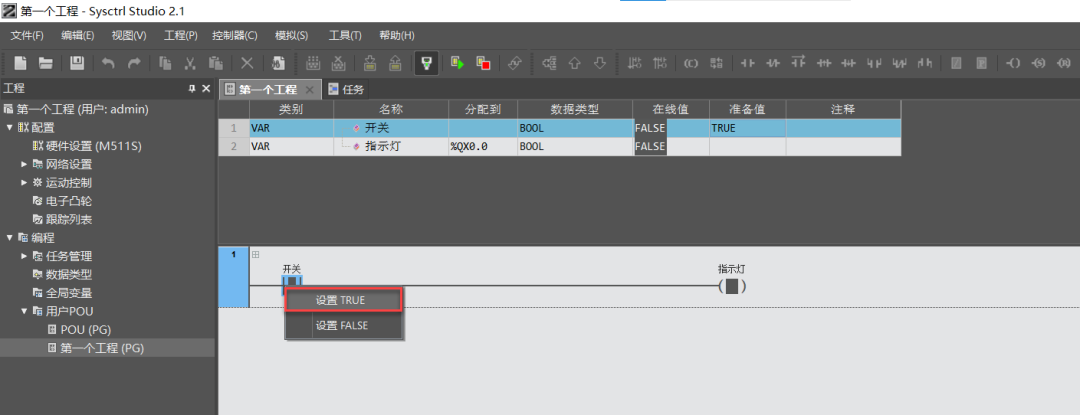

第四步：变量值写入

    确认控制器在运行状态，再给变量写入值。变量值写入有以下两种方式。
