水域面积怎么测？
用RTK一个个测水域边界的界址点
可就太太太太太费事儿啦！
今天来向你分享一招
主人公是老朋友 P330
没错，这件事也可以交给
搭载正射相机的无人机
短短几个小时
外业+内业通通搞定
具体方法就看这个案例~
01
项 目 背 景
客户单位的煤矿目前还处于前期准备阶段，现考虑购买垂起固定翼无人机进行矿区表面地物勘探工作。
02
项 目 需 求
测 区 概 况

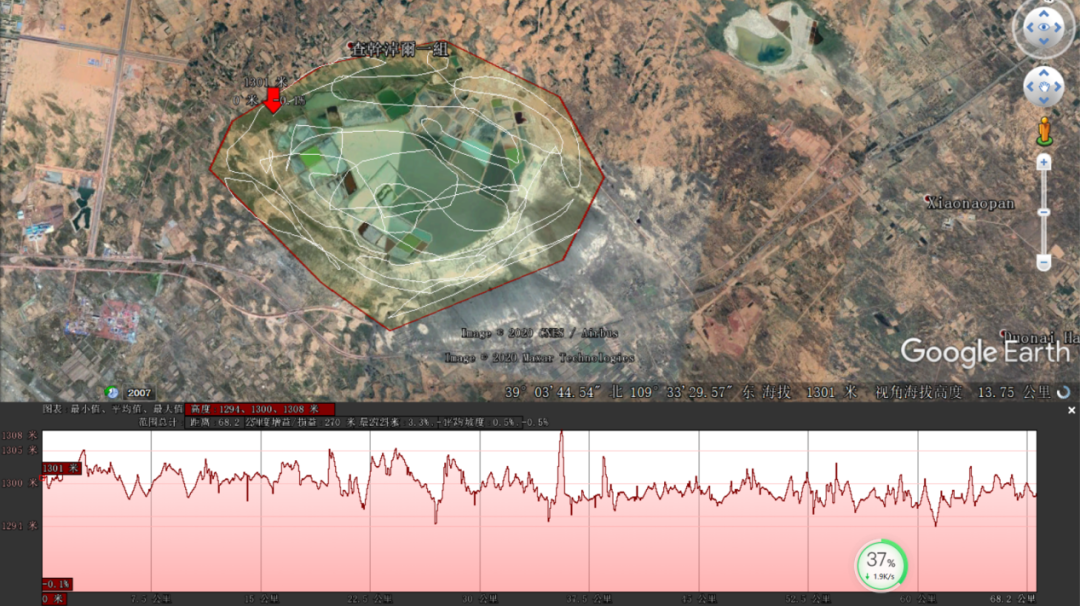

本次项目区域位于内蒙古自治区鄂尔多斯市，测区面积约13km2，大部分区域为湖面，水域面积约占总区域的2/3，测区地势平坦高差约为10米。
图 | 测 区 概 况
项 目 难 点
测区面积较大，利用传统的RTK测量方法外业工作量大，并且测区内大部分为水域沼泽地较多，人工外业测量危险性较大。
作 业 思 路
通过无人机搭载正射相机进行正射影像采集，利用处理软件获取正射影像，最后通过采集计算出矿区水域精确面积。
03
技 术 路 线
本次项目的生产制作流程分为4个步骤：
现 场 勘 测 → 技 术 设 计 →
→ 数 据 采 集 → 输 出 成 果
04
项 目 实 施
测区踏勘，选择起降场地

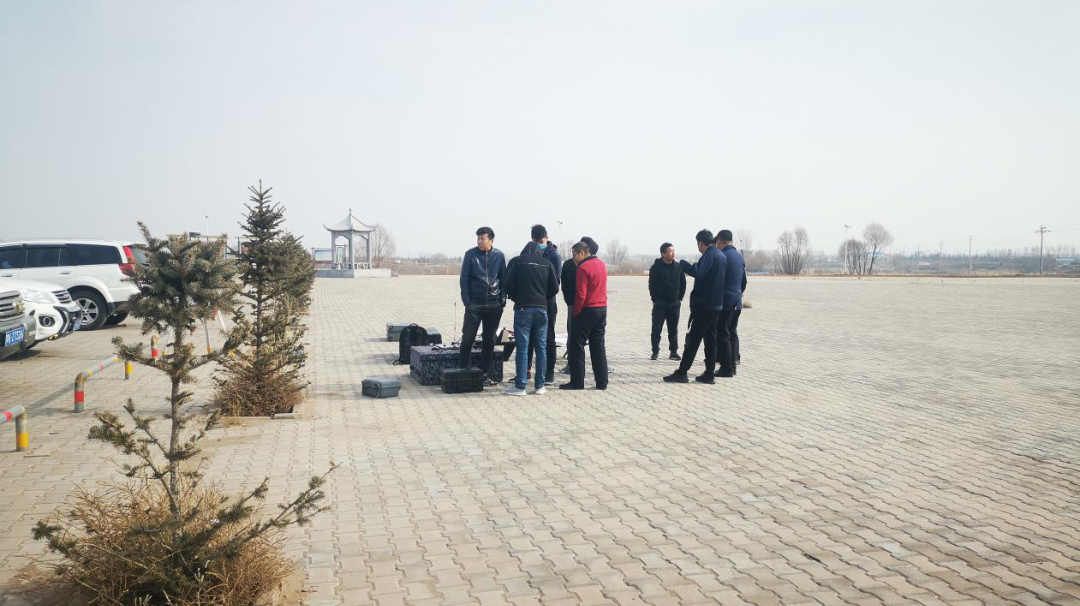

简单进行现场踏勘，选择测区外两公里处的村委会广场作为起降场地。
图 | 起 降 场 地
设计航线
由于只需要矿区的正射影像，因此能够看清地物即可。由于演示当天为雾霾天气，可见度较差，因此设置飞行高度为350m，具体航摄参数如下。
图 | 航 线 规 划
航飞情况
此测区共飞行1个架次，飞行时间92分钟，拍摄照片1850张。
数 据 处 理
由于客户要求精度满足30cm即可，采用RTImage快拼软件可以实现以1张/秒的速度对采集图片进行拼图。打开软件，新建工程并将照片和POS数据导入，半小时便生成正射影像。
图 | 快 拼 完 成
成 果 输 出

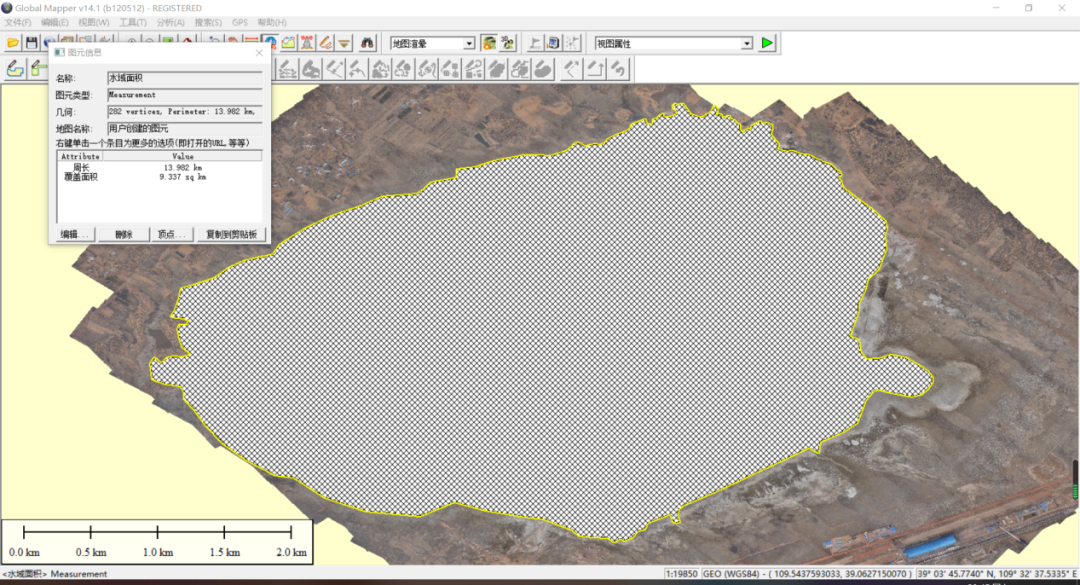

将正射影像导入Global Mapper软件进行水域面积量测。答案揭晓：这一片水域面积为9.337km2。
图 | 水 域 面 积 计 算
经过约3小时的外业+内业处理
水域精确面积即刻知晓
这一手操作
想要省时省力的你
学到了吗？
