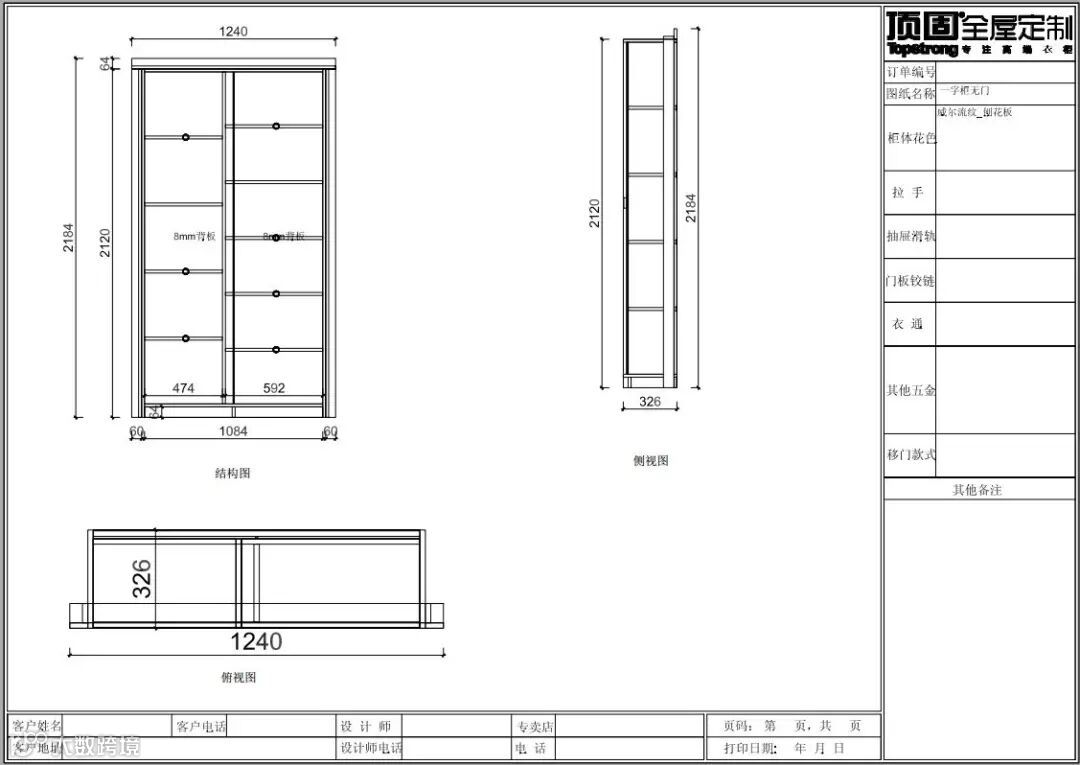

出图包括结构图、侧视图、俯视图；
结构图上标总高、内空宽、总宽，不作多余标尺;
侧视图上标高度（可不标）、深度透视出内部结构；
俯视只标总宽、柜深（板件深），不作多余标尺；

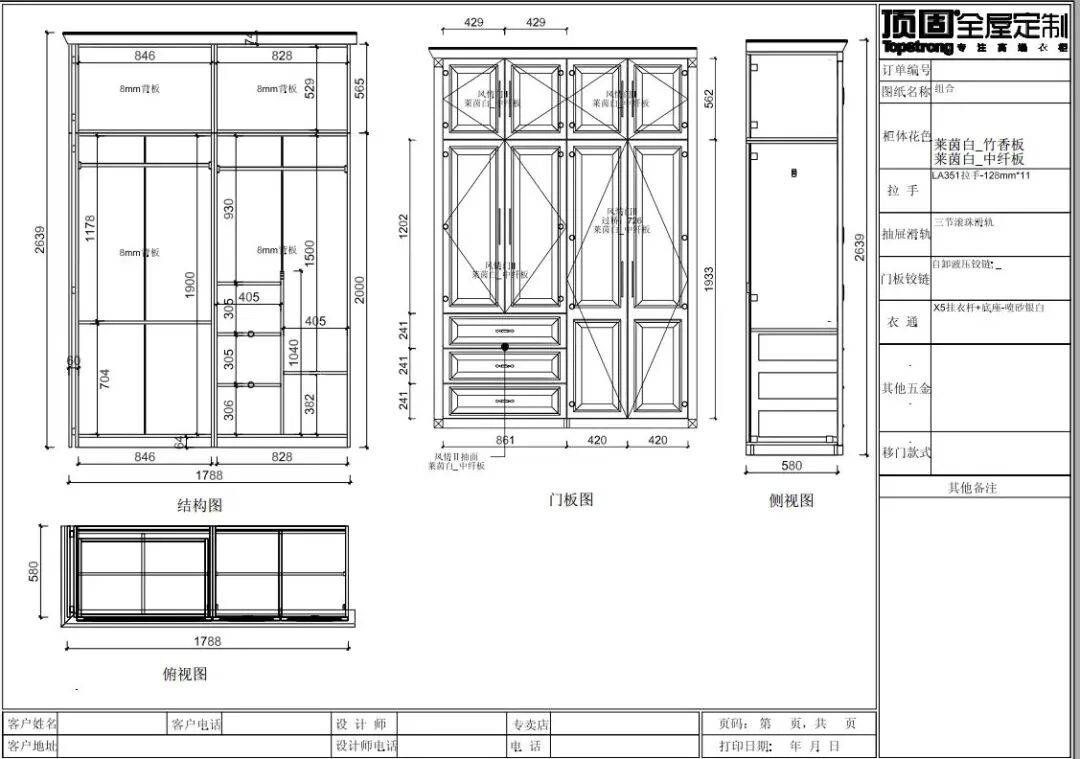

结构图上标总高、内空宽、总宽；图上结构中竖板高要标、门板内部内空高要标，其余内空处不作标尺;
门板图上需要标出门高度、宽度，快速检查是否符合工艺，门板型号、颜色；
侧视图上标高度（可不标）、深度透视出内部结构，快速检查出结构有无内缩；
俯视只标总宽、柜深（板件深），不作多余标尺；

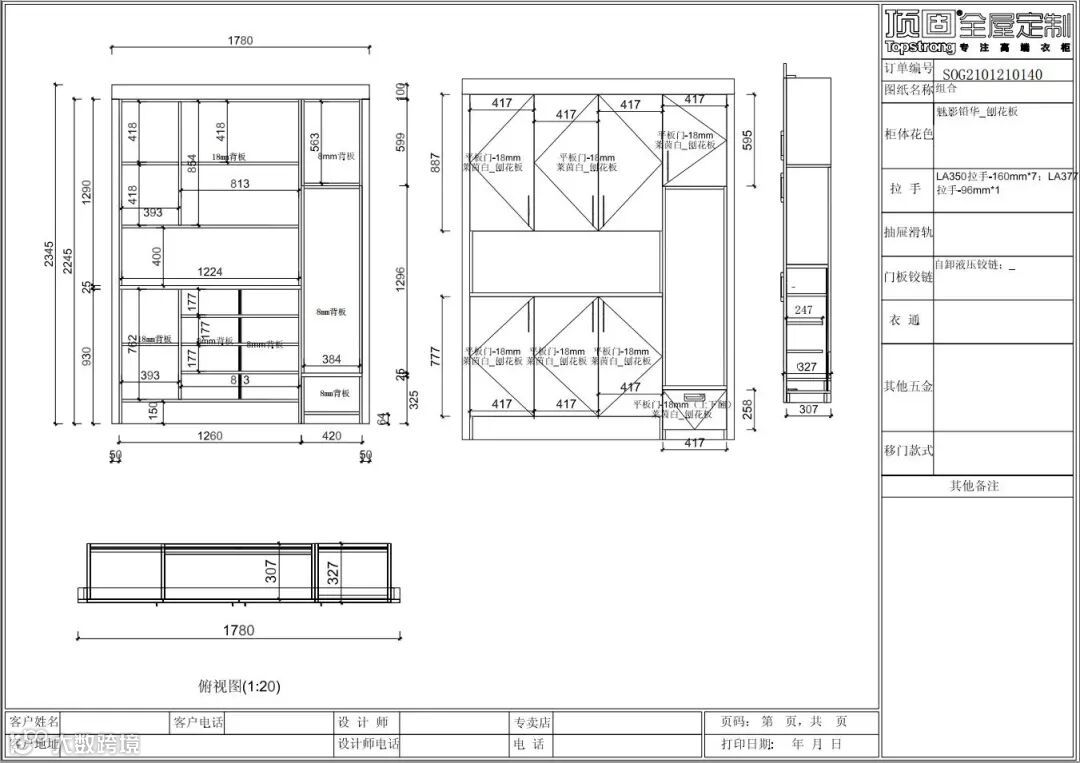

结构图上标总高、内空宽、总宽；图上结构内部中竖板高要标、门板/抽面内部内空高要标，其余内空处不作标尺;
门板图上需要标出门板/抽面高度、宽度，备注门板信息、过桥位置，快速检查是否符合工艺；
侧视图上标高度（可不标）、深度，透视出内部结构，快速检查出结构有无内缩；
俯视只标总宽、柜深（板件深），不作多余标尺；

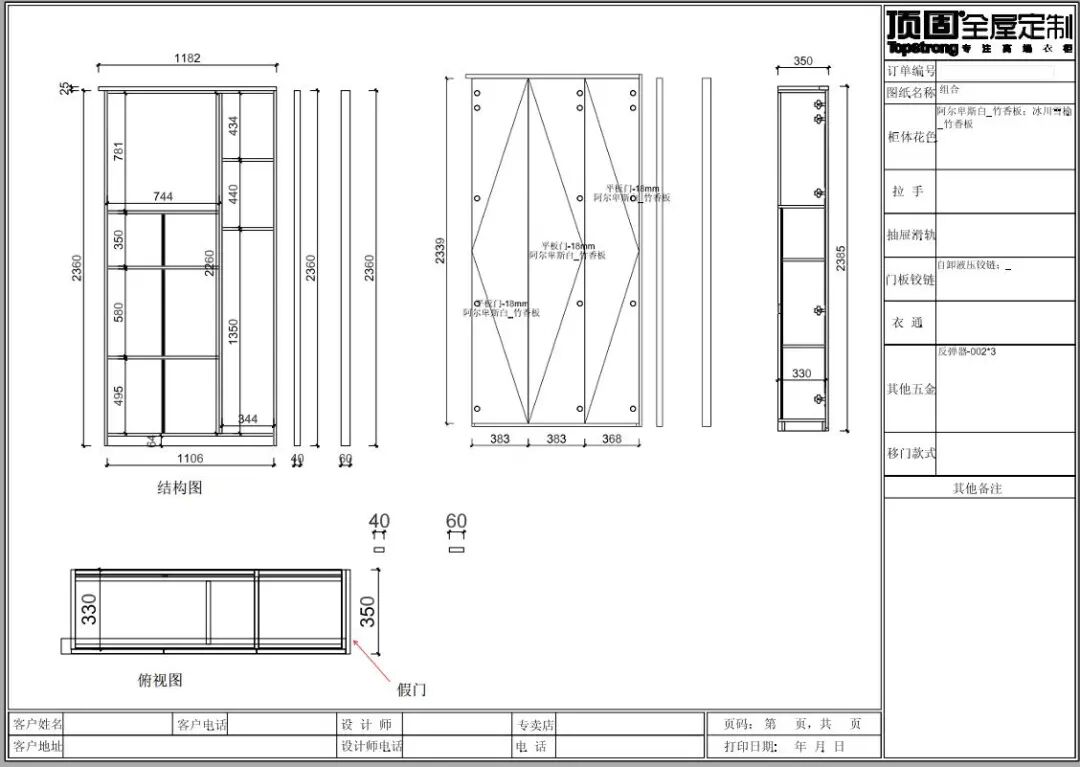

结构图上标侧板高、内空宽、总宽；图上内部中竖板高要标、门板内部内空高要标，其余内空处不作标尺;
门板图上需要标出门高度、宽度，备注门板信息（注意翻门是否要支撑杆）；快速检查是否符合工艺；
侧视图上标高度（可不标）、深度，透视出内部结构，快速检查出结构有无内缩；
俯视只标总宽、柜深（板件深），不作多余标尺；

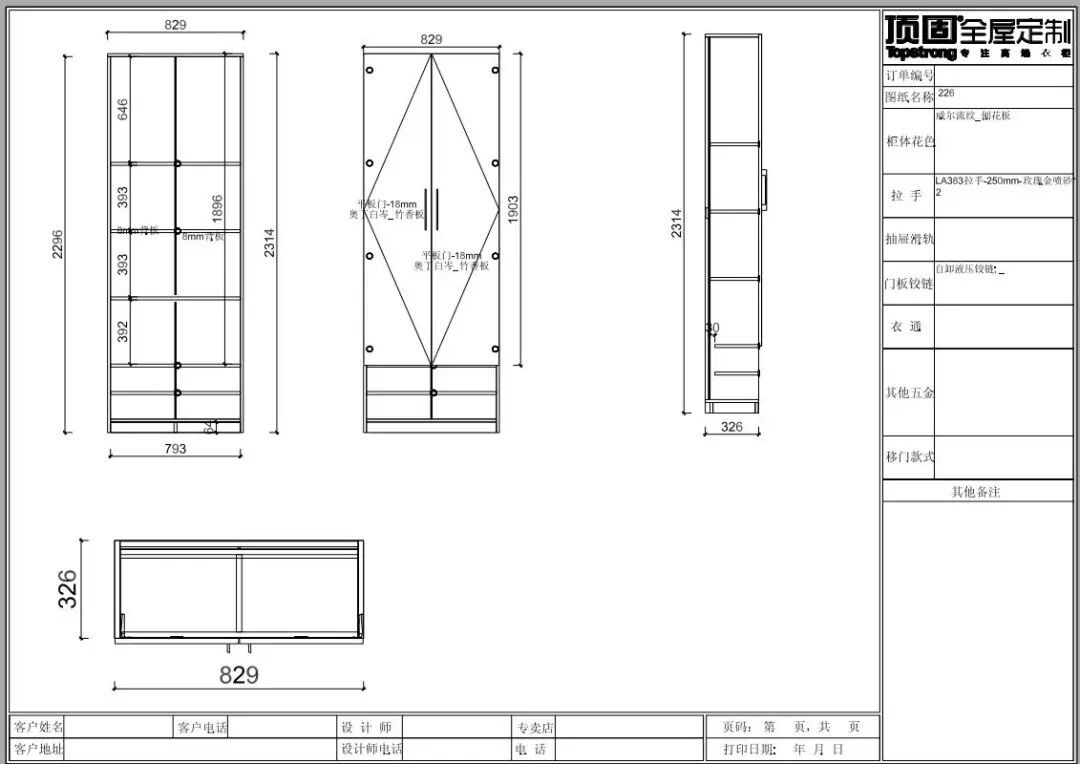

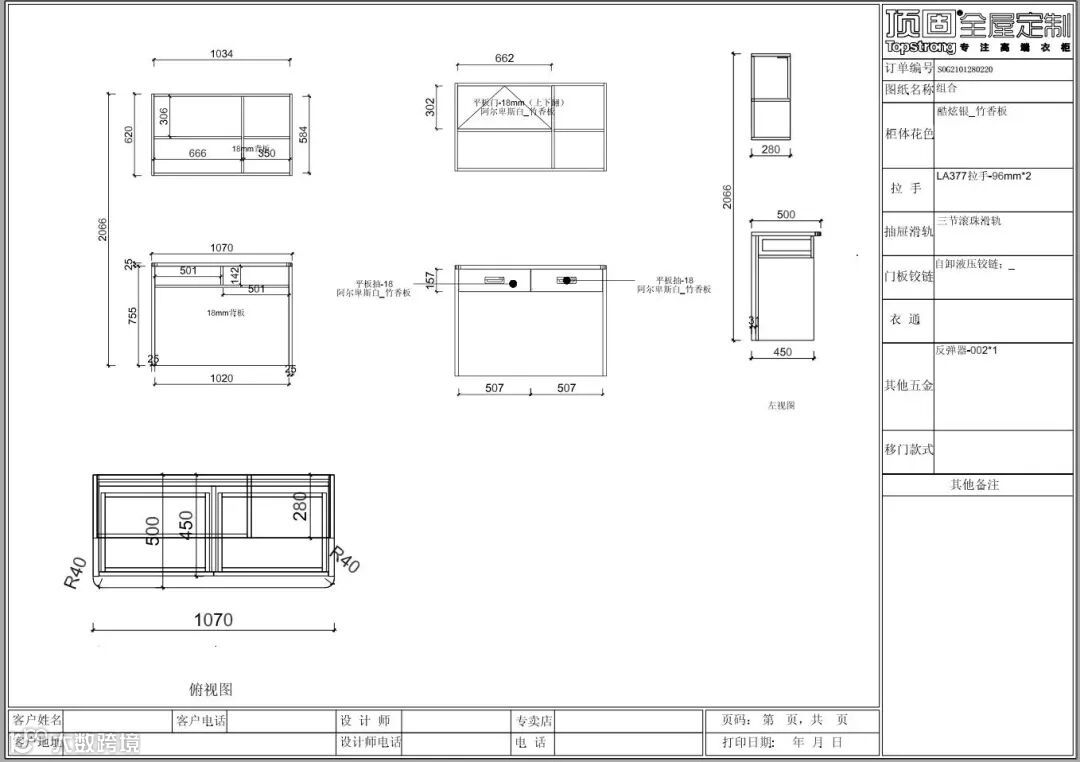

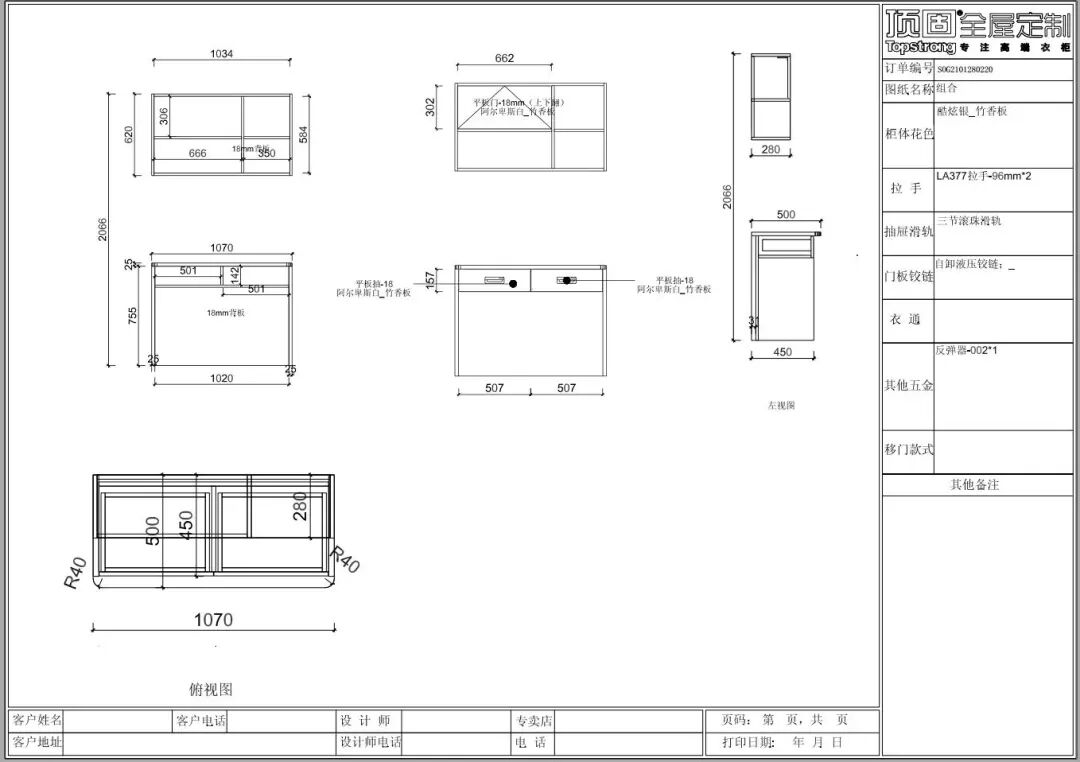

结构图上标侧板高、内空宽、总宽；图上内部中竖板高要标、门板内部内空高要标，其余内空处不作标尺;
门板图上需要标出门/抽面高度、宽度，备注门板/抽面信息；快速检查是否符合工艺；
侧视图上标高度（可不标）、深度，透视出内部结构，快速检查出结构有无内缩；
俯视只标总宽、柜深（板件深）、台面倒角值，不作多余标尺；

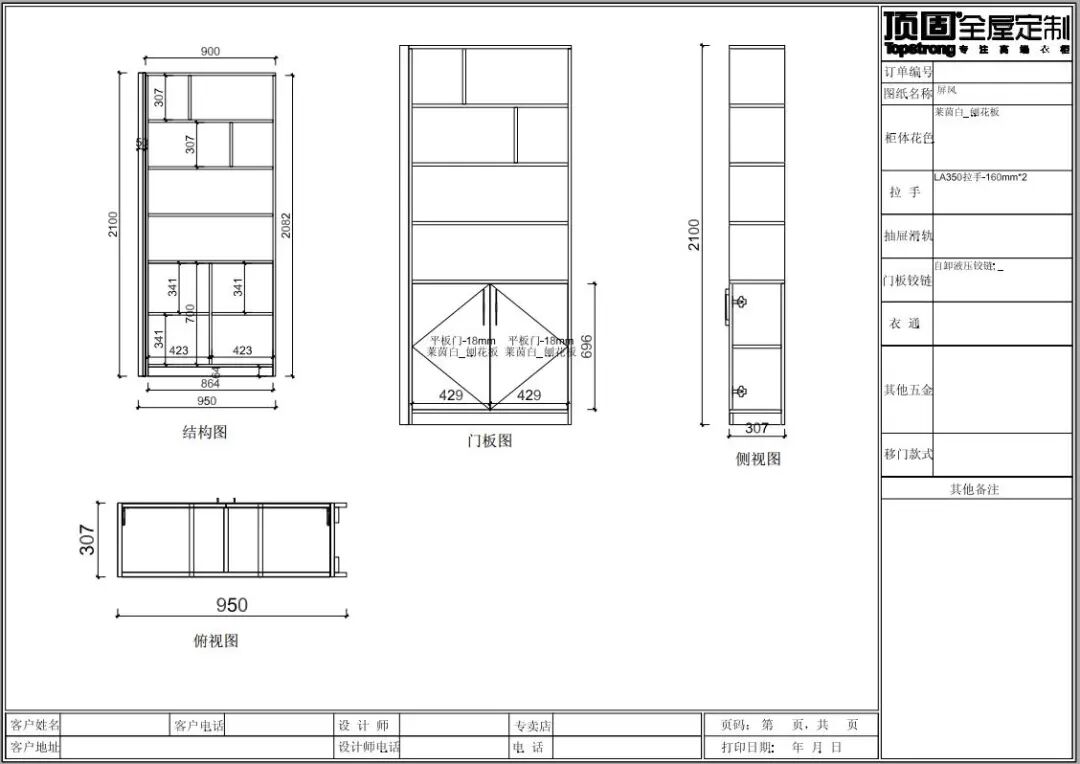

结构图上标总高、内空宽、总宽；图上内部中竖板高要标、门板内部内空高要标，其余内空处不作标尺;
门板图上需要标出门板高度、宽度，查看门板型号、颜色信息是否有误，快速检查是否符合工艺；
侧视图上标高度（可不标）、深度，透视出内部结构，快速检查出结构有无内缩；
俯视只标总宽、柜深（板件深），不作多余标尺；

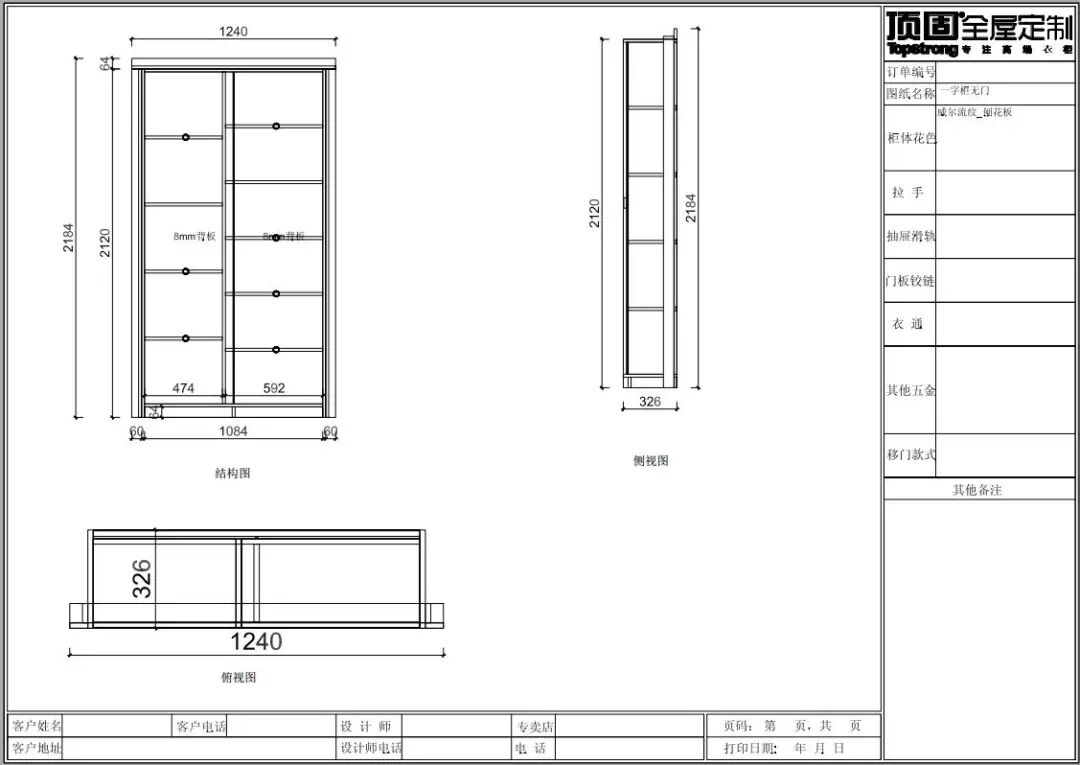

结构图上标总高、内空宽、总宽；图上门板内部内空高要标，其余内空处不作标尺;
门板图上需要标出门板高度、宽度，如门宽有出现小数，同则标门板覆盖宽（含缝），查看门板型号、颜色信息是否有误;快速检查是否符合工艺；
侧视图上标高度（可不标）、深度，透视出内部结构，层板特殊后内缩，在图上量出位置。
俯视只标总宽、柜深（板件深），不作多余标尺；
注意事项
一字柜出图、标尺可参照以上案例，目的要做到保持图纸简洁、清晰、规范；我们设计出图时要举一反三，万变不离其宗，致力于其图纸的标准化，美观化。
尺寸标注总高、宽、深，只标用到尺寸，多余尺寸不出现在图纸上，门板/抽面信息要注意是否有误，订单内花色是否正确。
最终目的要做到图纸简洁、清晰、规范、标准，致力于其图纸的标准化，美观化。
实际以软件操作为准，如存在问题或疑问可及时联系咨询组或相关群进行反馈解决。
