本文主要用于回顾二维平面上点的转换矩阵相关概念和应用。
01
—
平移 （Translation）
在2D空间中，我们经常需要将一个点平移到另一个位置。假设空间中的一点P，其用坐标表示为（x,y）；将其向 x方向平移 tx，向y方向平移ty, 假设平移后点的坐标为（x’,y’）,则上述点的平移操作可以归纳为如下公式：
使用齐次矩阵表示如下：
将上述过程用代码实现如下：
import matplotlibimport matplotlib.pyplot as pltimport numpy as npX, Y = np.mgrid[0:1:5j, 0:1:5j]x, y = X.ravel(), Y.ravel()def trans_translate(x, y, tx, ty):T = [[1, 0, tx],[0, 1, ty],[0, 0, 1]]T = np.array(T)P = np.array([x, y, [1] * x.size])return np.dot(T, P)fig, ax = plt.subplots(1, 4)T_ = [[0, 0], [2.3, 0], [0, 1.7], [2, 2]]for i in range(4):tx, ty = T_[i]x_, y_, _ = trans_translate(x, y, tx, ty)ax[i].scatter(x_, y_)ax[i].set_title(r'$t_x={0:.2f}$ , $t_y={1:.2f}$'.format(tx, ty))ax[i].set_xlim([-0.5, 4])ax[i].set_ylim([-0.5, 4])ax[i].grid(alpha=0.5)ax[i].axhline(y=0, color='k')ax[i].axvline(x=0, color='k')plt.show()
效果如下：

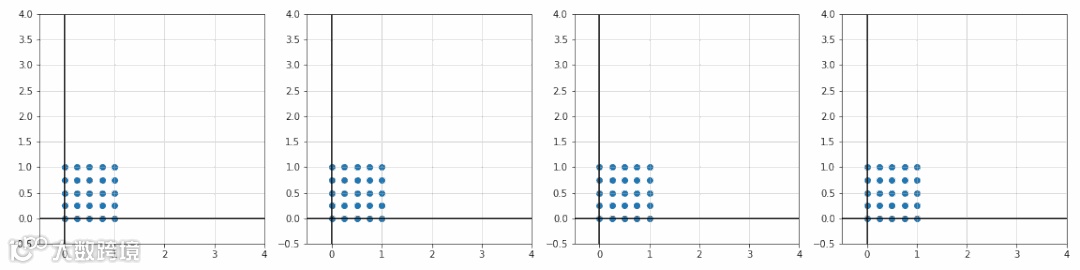

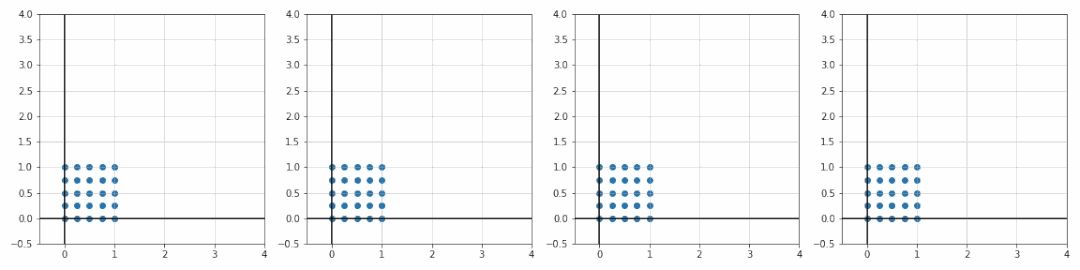

动态效果如下：
02
—
缩放（Scaling）
在2D空间中，对点（x,y）常用的另一种操作为相对于另一点(px,py)进行缩放操作，我们不妨x方向的缩放因子为sx,y方向的缩放因子为sy,则上述点（x,y）
相对于点（px,py）的缩放操作可以归纳为如下公式：

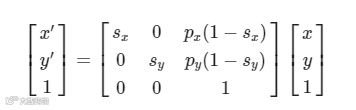

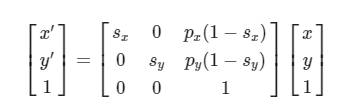

使用齐次矩阵表示如下：
将上述过程用代码实现如下：
def trans_scale(x, y, px, py, sx, sy):T = [[sx, 0 , px*(1 - sx)],[0 , sy, py*(1 - sy)],[0 , 0 , 1 ]]T = np.array(T)P = np.array([x, y, [1]*x.size])return np.dot(T, P)fig, ax = plt.subplots(1, 4)S_ = [[1, 1], [1.8, 1], [1, 1.7], [2, 2]]P_ = [[0, 0], [0, 0], [0.45, 0.45], [1.1, 1.1]]for i in range(4):sx, sy = S_[i]; px, py = P_[i]x_, y_, _ = trans_scale(x, y, px, py, sx, sy)ax[i].scatter(x_, y_)ax[i].scatter(px, py)ax[i].set_title(r'$p_x={0:.2f}$ , $p_y={1:.2f}$'.format(px, py) + '\n'r'$s_x={0:.2f}$ , $s_y={1:.2f}$'.format(sx, sy))ax[i].set_xlim([-2, 2])ax[i].set_ylim([-2, 2])ax[i].grid(alpha=0.5)ax[i].axhline(y=0, color='k')ax[i].axvline(x=0, color='k')plt.show()

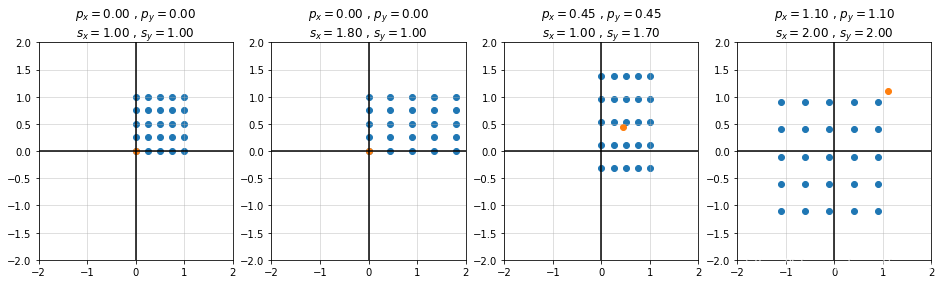

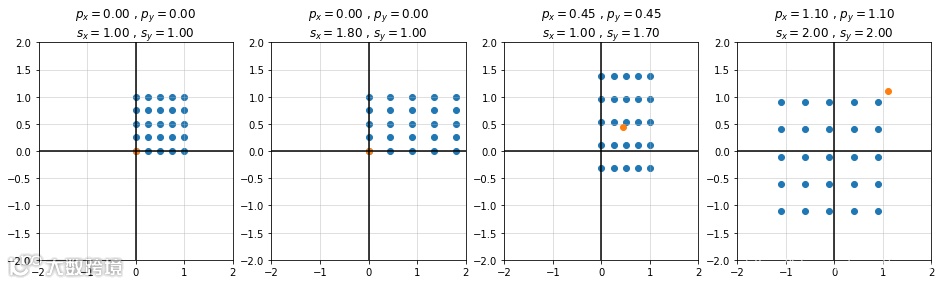

效果如下：

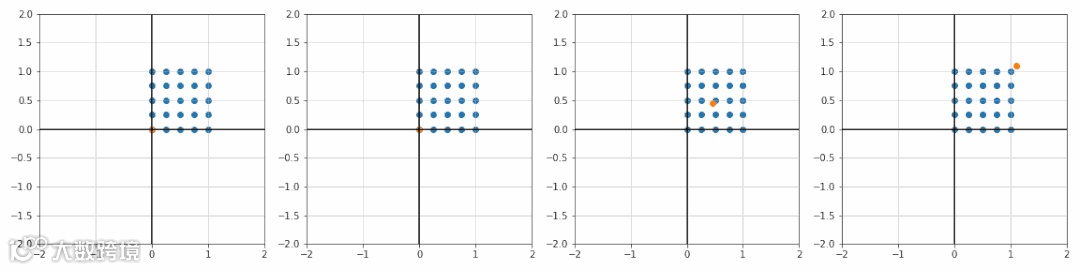

动态效果如下：
03
—
旋转（Rotation）

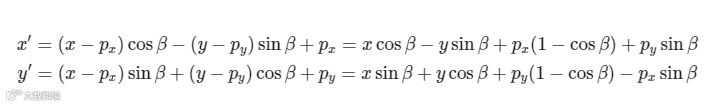

在2D空间中，对点（x,y）常用的另一种操作为相对于另一点(px,py)进行旋转操作，一般来说逆时针为正，顺时针为负，假设旋转角度为beta, 则上述点（x,y）相对于点（px,py）的旋转角度beta的操作可以归纳为如下公式：

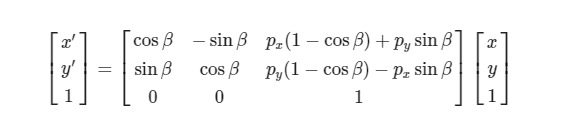

使用齐次矩阵表示如下：
将上述过程用代码实现如下：
def trans_rotate(x, y, px, py, beta):beta = np.deg2rad(beta)T = [[np.cos(beta), -np.sin(beta), px*(1 - np.cos(beta)) + py*np.sin(beta)],[np.sin(beta), np.cos(beta), py*(1 - np.cos(beta)) - px*np.sin(beta)],[0 , 0 , 1 ]]T = np.array(T)P = np.array([x, y, [1]*x.size])return np.dot(T, P)fig, ax = plt.subplots(1, 4)R_ = [0, 225, 40, -10]P_ = [[0, 0], [0, 0], [0.5, -0.5], [1.1, 1.1]]for i in range(4):beta = R_[i]; px, py = P_[i]x_, y_, _ = trans_rotate(x, y, px, py, beta)ax[i].scatter(x_, y_)ax[i].scatter(px, py)ax[i].set_title(r'$\beta={0}°$ , $p_x={1:.2f}$ , $p_y={2:.2f}$'.format(beta, px, py))ax[i].set_xlim([-2, 2])ax[i].set_ylim([-2, 2])ax[i].grid(alpha=0.5)ax[i].axhline(y=0, color='k')ax[i].axvline(x=0, color='k')plt.show

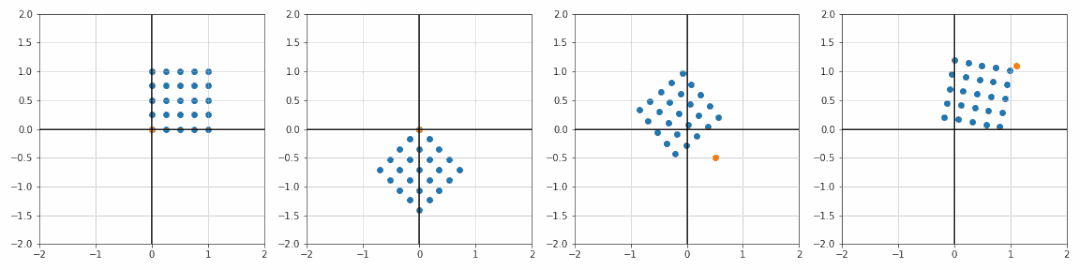

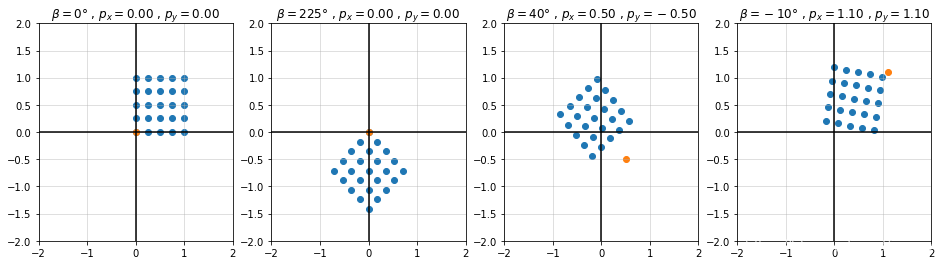

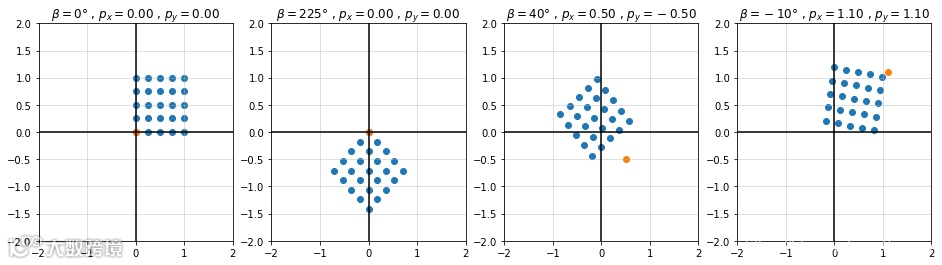

效果图如下：
动态效果如下：
04
—
错切（Shearing）
在2D空间中，对点（x,y）常用的另一种操作为相对于另一点(px,py)进行错切操作，错切一般用于弹性物体的变形处理。不妨假设沿x方向错切参数为lambdax，沿y方向的错切参数为lambday,则上述点（x,y）相对于点（px,py）的错切操作可以归纳为如下公式：
使用齐次矩阵表示如下：
将上述过程用代码实现如下：
def trans_shear(x, y, px, py, lambdax, lambday):T = [[1 , lambdax, -lambdax*px],[lambday, 1 , -lambday*py],[0 , 0 , 1 ]]T = np.array(T)P = np.array([x, y, [1]*x.size])return np.dot(T, P)fig, ax = plt.subplots(1, 4)L_ = [[0, 0], [2, 0], [0, -2], [-2, -2]]P_ = [[0, 0], [0, 0], [0, 1.5], [1.1, 1.1]]for i in range(4):lambdax, lambday = L_[i]; px, py = P_[i]x_, y_, _ = trans_shear(x, y, px, py, lambdax, lambday)ax[i].scatter(x_, y_)ax[i].scatter(px, py)ax[i].set_title(r'$p_x={0:.2f}$ , $p_y={1:.2f}$'.format(px, py) + '\n'r'$\lambda_x={0:.2f}$ , $\lambda_y={1:.2f}$'.format(lambdax, lambday))ax[i].set_xlim([-3, 3])ax[i].set_ylim([-3, 3])ax[i].grid(alpha=0.5)ax[i].axhline(y=0, color='k')ax[i].axvline(x=0, color='k')plt.show()

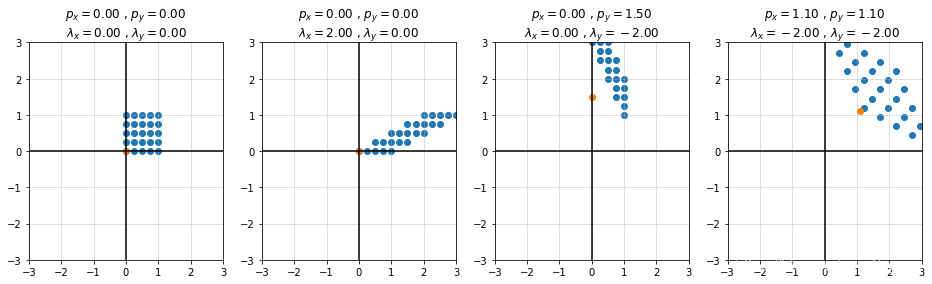

效果图如下：

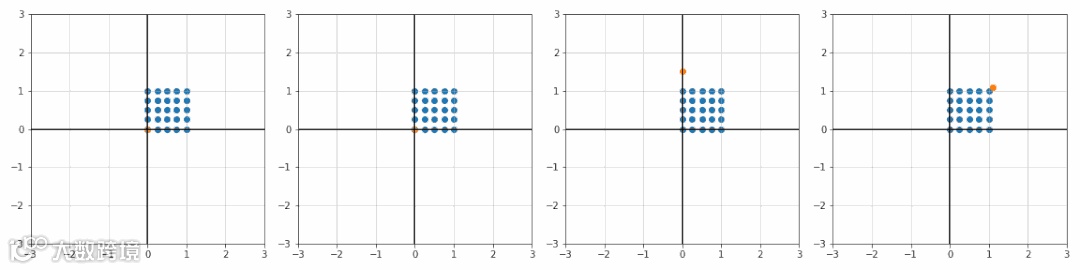

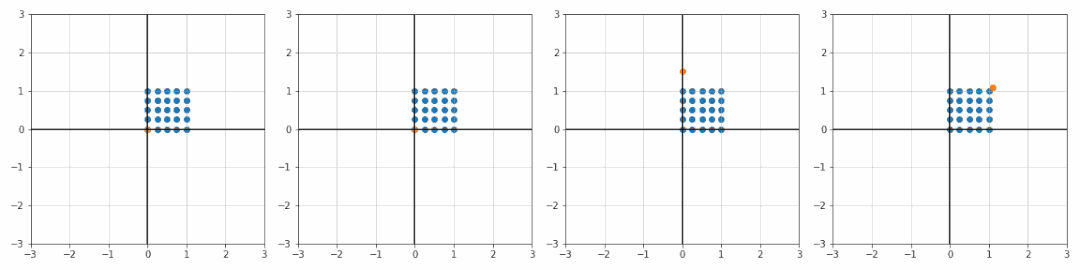

动态效果如下：
05
—
总 结
有了以上平移、旋转、缩放和错切矩阵后，我们就可以通过矩阵乘法求得点P任意变化后坐标。
