【Meta分析】Meta分析随机效应、固定效应的森林图绘制与优化

森林图的核心功能是同时展示单个研究结果和合并分析结果，并直观反映效应量是否具有统计学意义：当横线与无效线相交时，表示该研究无统计学显著差异；当横线完全位于无效线右侧或左侧时，分别表示因素为危险因素或保护因素。

森林图是Meta分析的一种图形表示法，直观地显示了Meta分析中所有研究之间的关联，并展示了所有结果的集合效应估计值和异质性。它之所以叫森林图是因为图形看起来像一个"线条森林"。

森林图的具体构成要素：每项研究用一条横线表示，表示该研究的效应量及其95%置信区间；横线中央的方块代表该研究的点估计值，方块大小反映研究的权重；菱形代表所有研究合并的效应量及可信区间；中间的竖线代表无效应线（通常为X=1或0）。

Meta分析森林图（Forest Plot）是用于系统评价和Meta分析的核心可视化工具，它通过整合多个独立研究的效应量及其置信区间，直观展示研究结果的异质性、整体效应及统计学显著性。

基本概念：

森林图以一条垂直的无效线（通常为X=1或0）为基准，用平行线段表示每个纳入研究的效应量（如OR、RR、HR、SMD等）及其95%置信区间（CI），并用菱形符号展示合并效应量及CI。

核心价值：

1.异质性评估：通过I²统计量（0~100%）量化研究间差异程度（如I²>50%提示显著异质性）。

2.效应量整合：合并结果反映干预措施的整体效果（如菱形位于无效线左侧表示保护因素）。

3.决策支持：快速识别显著结果（如CI不跨无效线）及争议性结论（如CI跨度大）。

森林图是Meta分析的“语言”，将复杂统计结果转化为直观图形，服务于科研决策与政策制定。其核心价值在于：

1⃣ 透明性：展示所有纳入研究及异质性来源；

2⃣ 综合性：合并效应量提供整体证据强度；

3⃣ 可操作性：指导模型选择（固定/随机效应）及临床/生态政策应用。

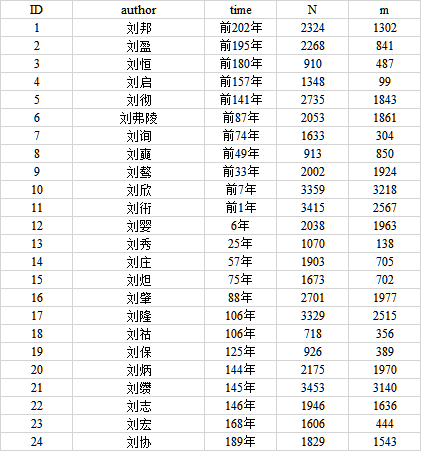

在比如我们有一个收集好的meta分析的数据库：

#环境整理

rm(list=ls()) #移除所有变量数据

install.packages("") #安装包

if (!require("")) install.packages("")

library() #加载包

plot() #快速绘制简单图

# 加载必要包

library(meta)

library(readxl)

library(ggplot2)

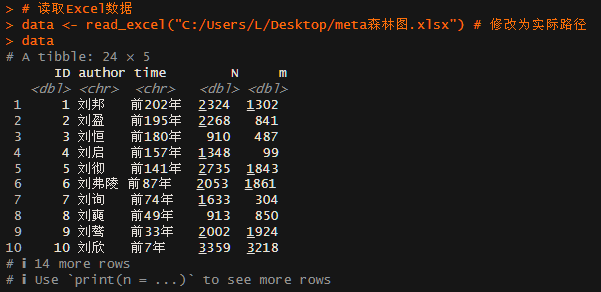

# 读取Excel数据

data <- read_excel("C:/Users/L/Desktop/meta森林图.xlsx") # 修改为实际路径

data

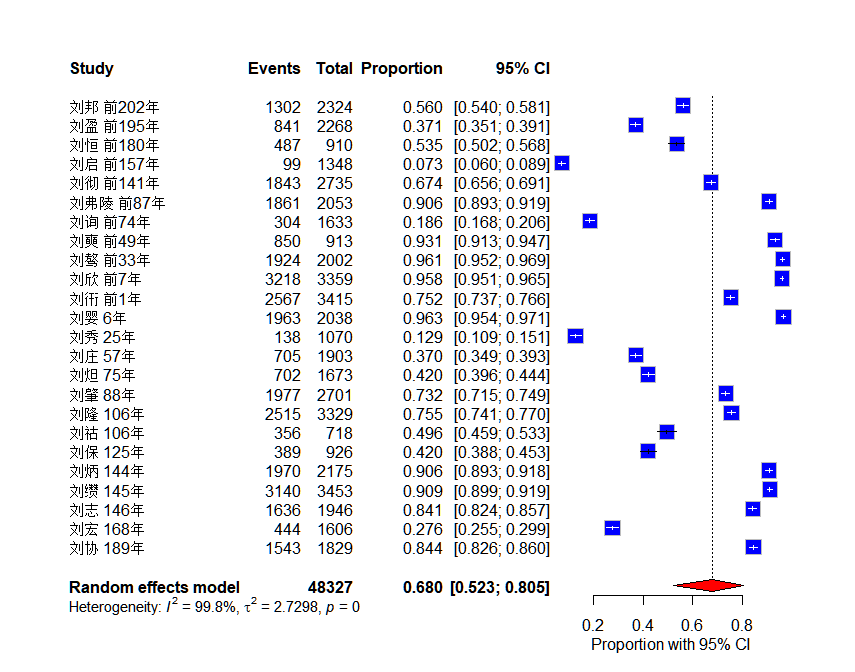

# 计算效应量及置信区间(使用随机效应模型)

result <- metaprop(event = m,

                   n = N,

                   data = data,

                   studlab = paste(author, time),

                   method = "Inverse",

                   sm = "PLOGIT",

                   comb.random = TRUE,

                   comb.fixed = FALSE)

# 绘制森林图

forest(result,

       leftcols = c("studlab", "event", "n", "effect", "ci"),

       leftlabs = c("Study", "Events", "Total", "Proportion", "95% CI"),

       rightcols = FALSE,

       xlab = "Proportion with 95% CI",

       col.square = "blue",

       col.diamond = "red",

       print.tau2 = TRUE,

       print.I2 = TRUE,

       digits = 3)

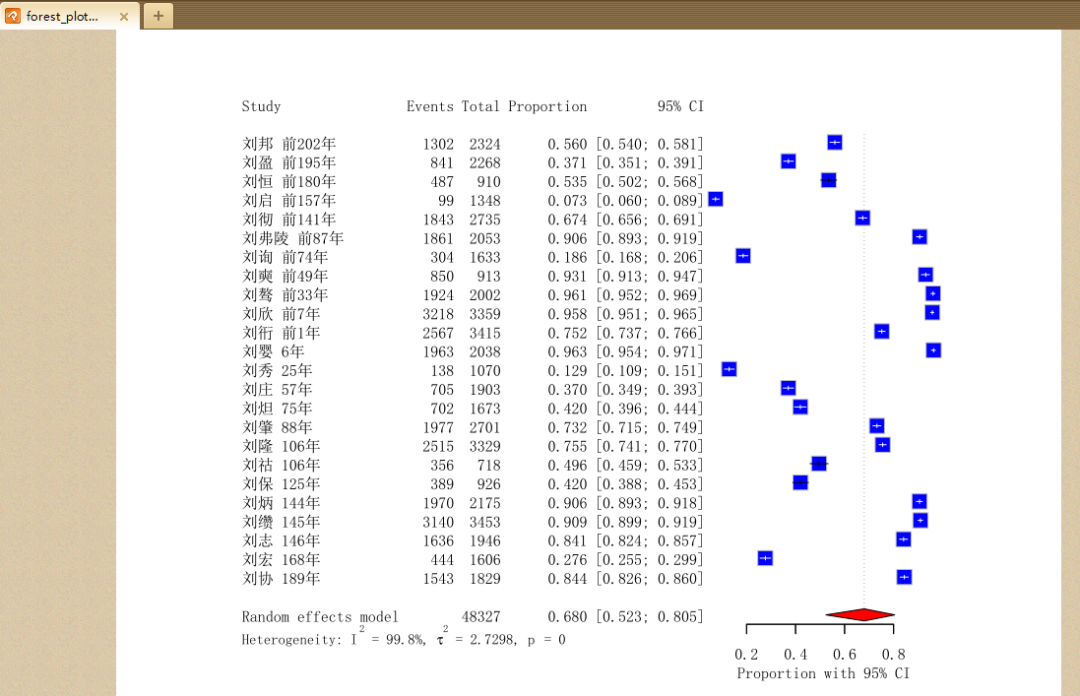

# 保存为PDF

dev.copy(pdf, "C:/Users/L/Desktop/forest_plot01.pdf", width = 10, height = 12, family = "GB1")

dev.off()

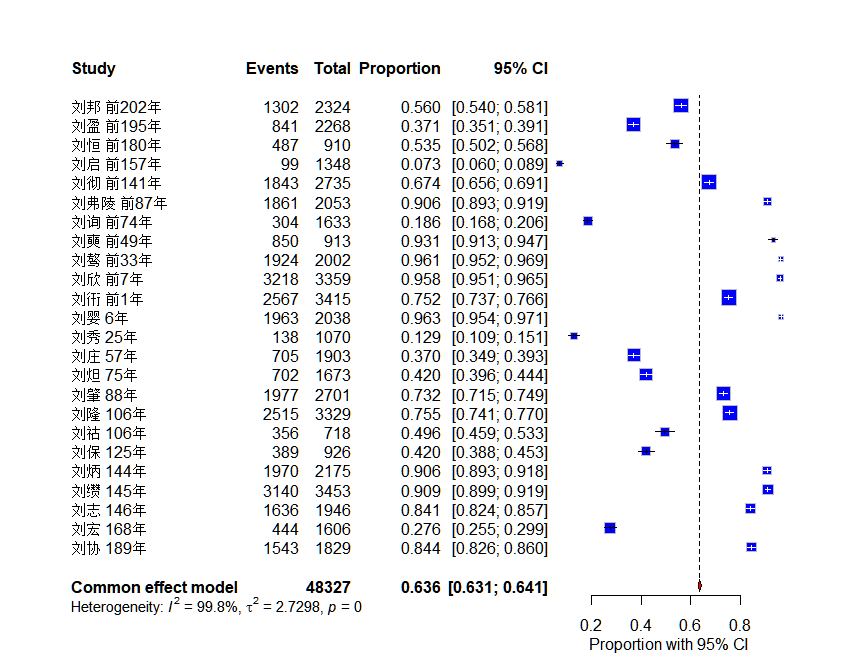

# 计算效应量及置信区间(使用固定效应模型)

result3 <- metaprop(event = m,

                    n = N,

                    data = data,

                    studlab = paste(author, time),

                    method = "Inverse",

                    sm = "PLOGIT",

                    comb.random = FALSE,

                    comb.fixed = TRUE)

# 绘制森林图

forest(result3,

       leftcols = c("studlab", "event", "n", "effect", "ci"),

       leftlabs = c("Study", "Events", "Total", "Proportion", "95% CI"),

       rightcols = FALSE,

       xlab = "Proportion with 95% CI",

       col.square = "blue",

       col.diamond = "red",

       print.tau2 = TRUE,

       print.I2 = TRUE,

       digits = 3)

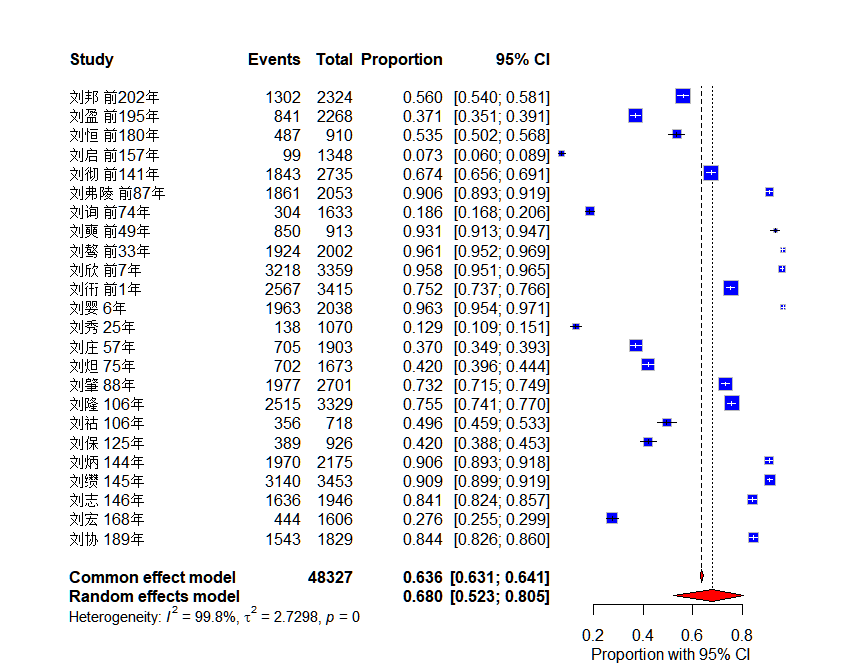

# 计算效应量及置信区间(使用随机+固定效应模型)

result2 <- metaprop(event = m,

                    n = N,

                    data = data,

                    studlab = paste(author, time),

                    method = "Inverse",

                    sm = "PLOGIT",

                    comb.random = TRUE,

                    comb.fixed = TRUE)

# 绘制森林图

forest(result2,

       leftcols = c("studlab", "event", "n", "effect", "ci"),

       leftlabs = c("Study", "Events", "Total", "Proportion", "95% CI"),

       rightcols = FALSE,

       xlab = "Proportion with 95% CI",

       col.square = "blue",

       col.diamond = "red",

       print.tau2 = TRUE,

       print.I2 = TRUE,

       digits = 3)

#----美化方案1：基础美化（基于meta包优化）----

library(meta)

library(ggplot2)

library(gridExtra)  # 增强布局控制

# 读取数据

data <- read_excel("C:/Users/L/Desktop/meta森林图.xlsx")

# 计算效应量（随机效应模型）

result <- metaprop(event = m, n = N,

                   data = data,

                   studlab = paste(author, time),

                   method = "Inverse",

                   sm = "PLOGIT",

                   comb.random = TRUE,

                   comb.fixed = FALSE)

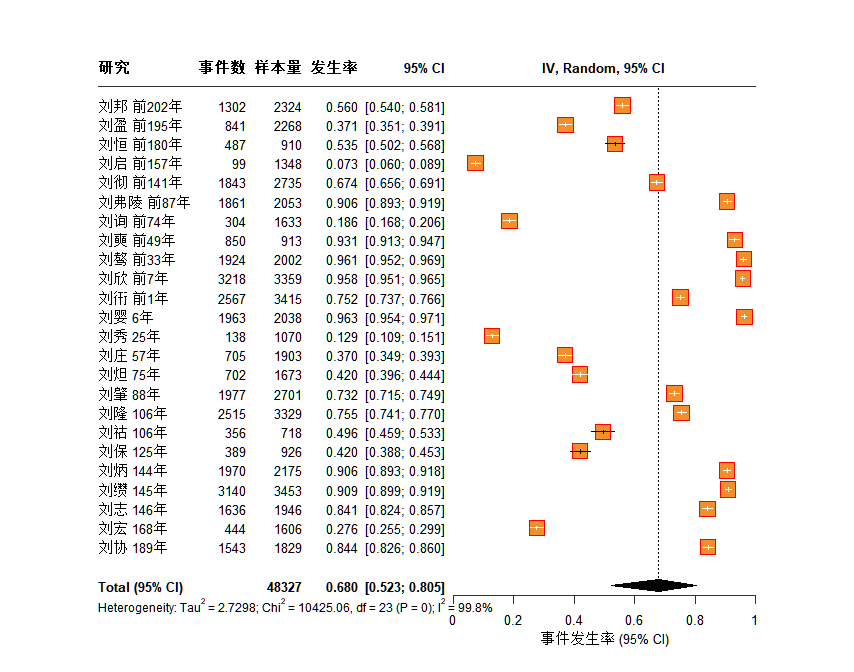

# 高颜值森林图参数设置

forest(result,

       layout = "RevMan5",  # 采用Cochrane协作网标准布局

       col.diamond = "#4E79A7",  # 钻石色改为深蓝

       col.square = "#F28E2B",   # 方块色改为橙色

       col.line = "#333333",     # 坐标轴深灰色

       col.study = "black",      # 研究标签黑色

       fontsize = 10,

       xlab = "事件发生率 (95% CI)",

       xlim = c(0, 1),           # 固定X轴范围

       leftcols = c("studlab", "event", "n", "effect", "ci"),

       leftlabs = c("研究", "事件数", "样本量", "发生率", "95% CI"),

       rightcols = FALSE,

       print.tau2 = TRUE,

       print.I2 = TRUE,

       digits = 3,

       plotwidth = "8cm")        # 优化图形宽度比例
