01

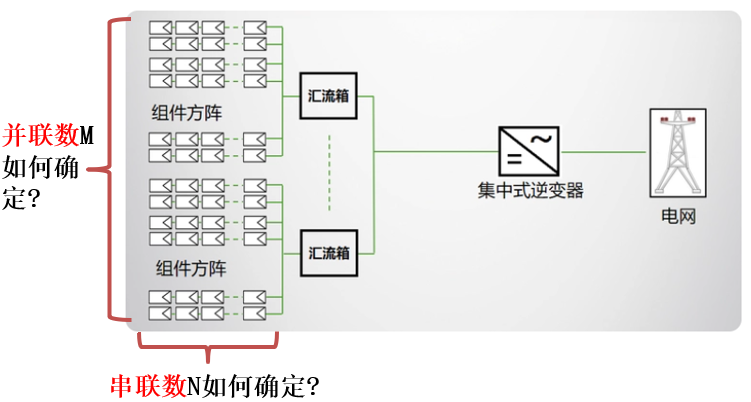

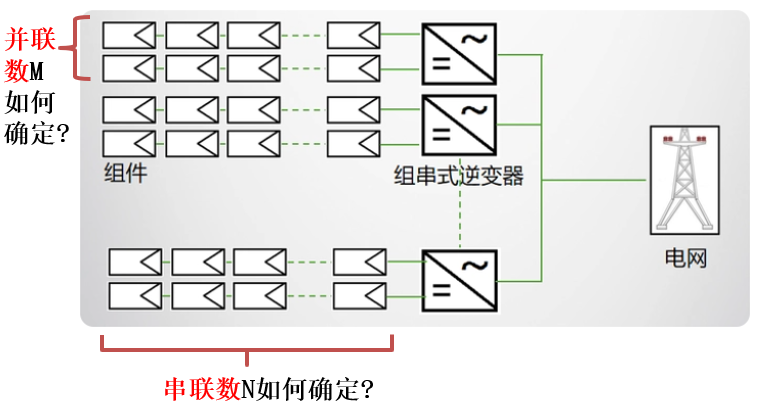

并网系统组件串并联计算原则
组件串联个数N确定原则：组件串联时，电压会随着串联的数量增多而升高，确定每个组串串联的组件数量的原则就是，控制串联后的开路电压低于逆变器的最大输入电压，工作电压处于MPPT最大功率点跟踪电压范围内。
组串并联数M的确定原则：由于单个组串串联数已确定，单个组串功率也已确定，可以通过逆变器的最大输入功率来计算组串并联数。
02

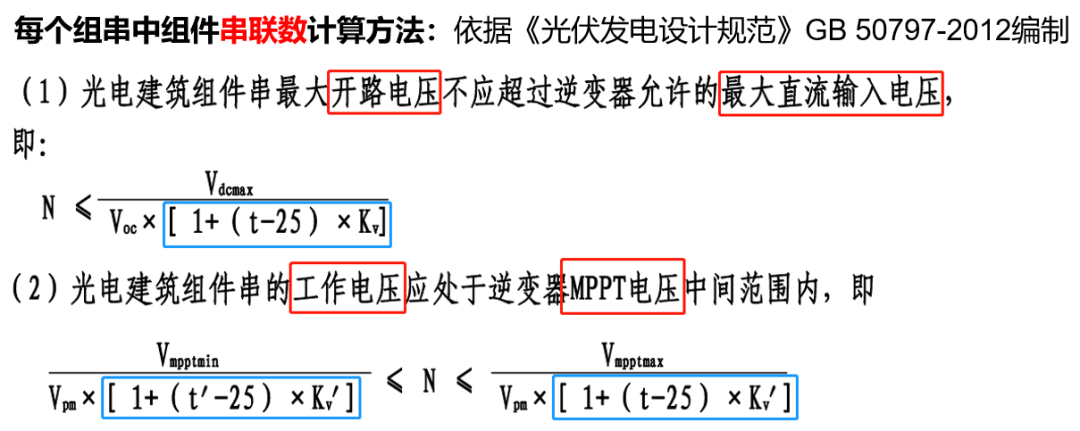

每个组串中组件串联数计算方法

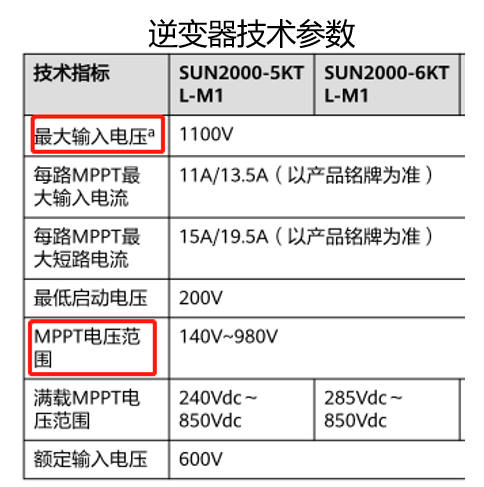

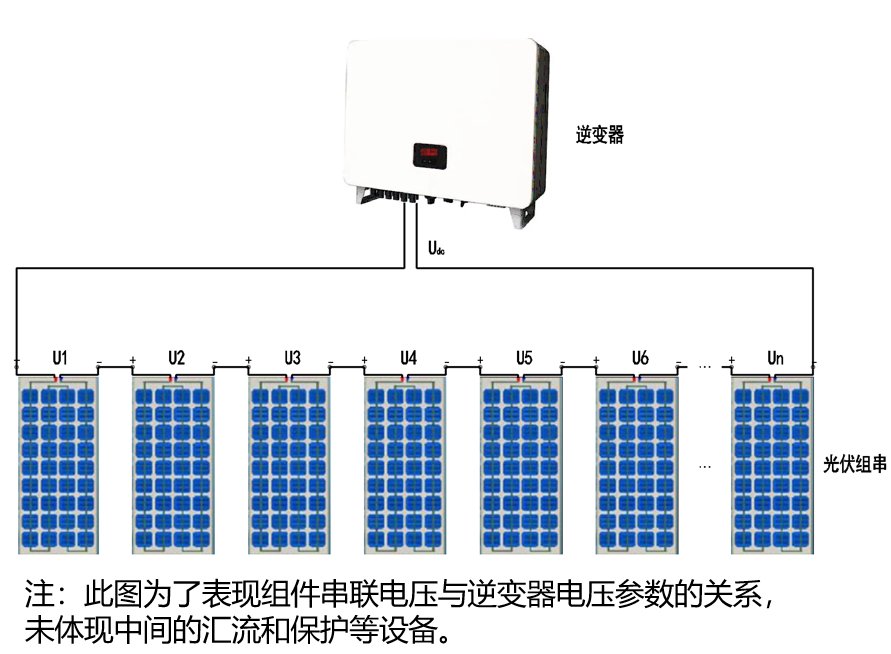

组件串联个数确定原则：组件串联时，电压会随着串联的数量增多而升高，确定每个组串串联的组件数量的原则就是，控制串联后的开路电压低于逆变器的最大输入电压，工作电压处于MPPT最大功率点跟踪电压范围内。

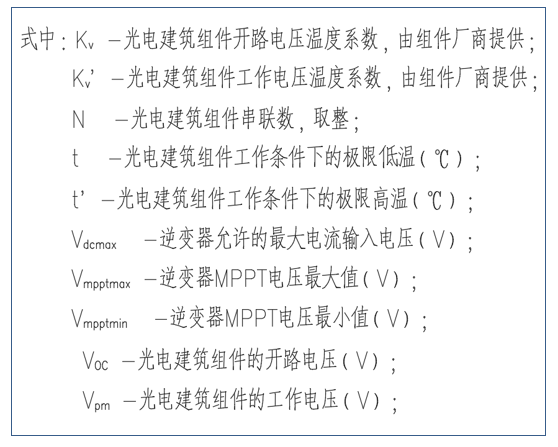

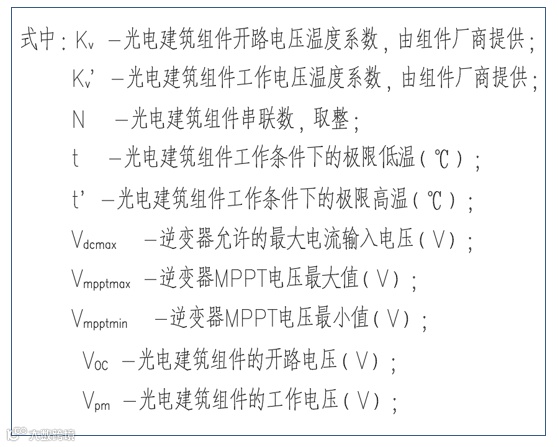

注：
1.蓝框内为温度修正，因组件厂商给出的参数均为标准测试条件（STC）(AM=1.5；1000W/㎡；25ºC)下得出的，需要根据实际温度进行修正。
2.光伏组件的工作电压温度系数Kv’较难测量，如果组件厂商无法给出可采用光伏组件的开路电压温度系数Kv值替代。
3.确定串联数量时，先按照上面公式计算光伏组件串联数的范围，再结合光伏组件排布、直流汇流、施工条件等因素，进行技术经济比较后，合理设计组件串联数。
03

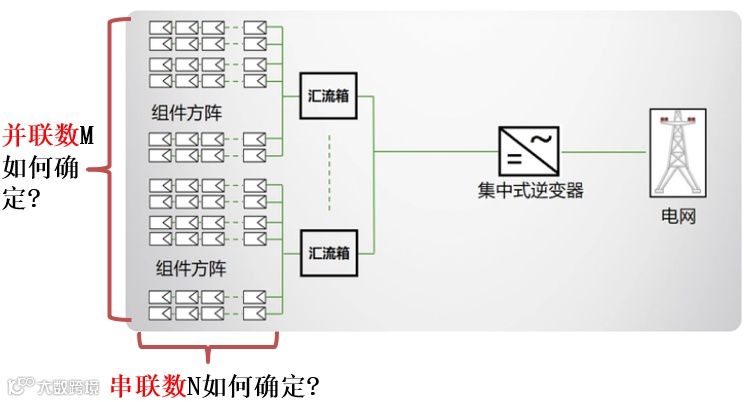

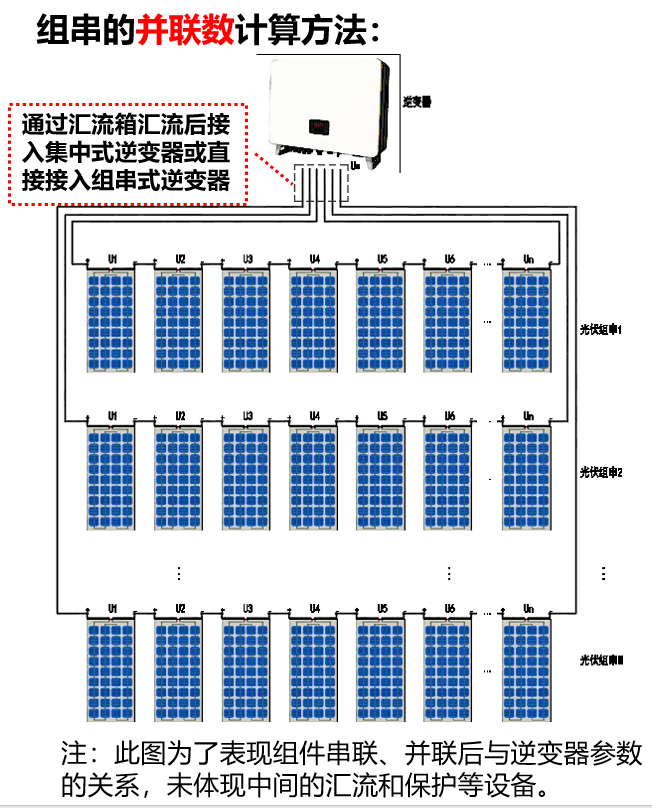

组串并联数计算方法
组串并联数的确定原则：由于单个组串串联数已确定，单个组串功率也已确定，可以通过逆变器的最大输入功率来计算组串并联数。
注：根据以上公式计算后，得到组串并联数M后，可以适当考虑超配（即组件的总功率略大于逆变器的额定功率），合理确定容配比，用以补偿直流侧的损失，提高逆变器的利用率，降低成本。
04
最大功率点跟踪
最大功率点跟踪（Maximum Power Point Tracking 简称MPPT）

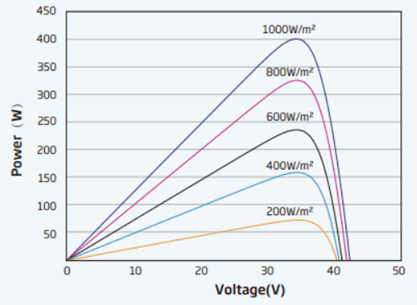

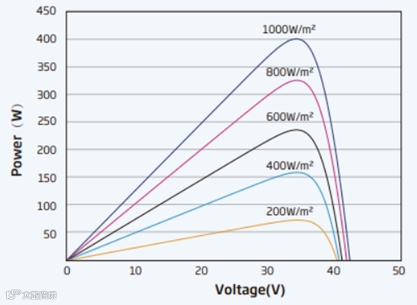

光伏组件在不同的工作电压会有不同的输出电流。当光伏组件在某个特定电压工作时，该特定电压与输出电流的乘积（即功率）达到最大值，这个工作点就是最大功率点，也是光伏组件发电效率最高的时候。在不同环境中，光伏组件的最大功率点会随着实际情况变化。MPPT相当于光伏组件的大脑，是一个自动寻优的过程，能够实时侦测光伏组件的发电电压，并追踪最高电压电流值，使光伏电站能在不同的日照和温度环境下跟踪最大功率点，使系统输出最大功率。
05

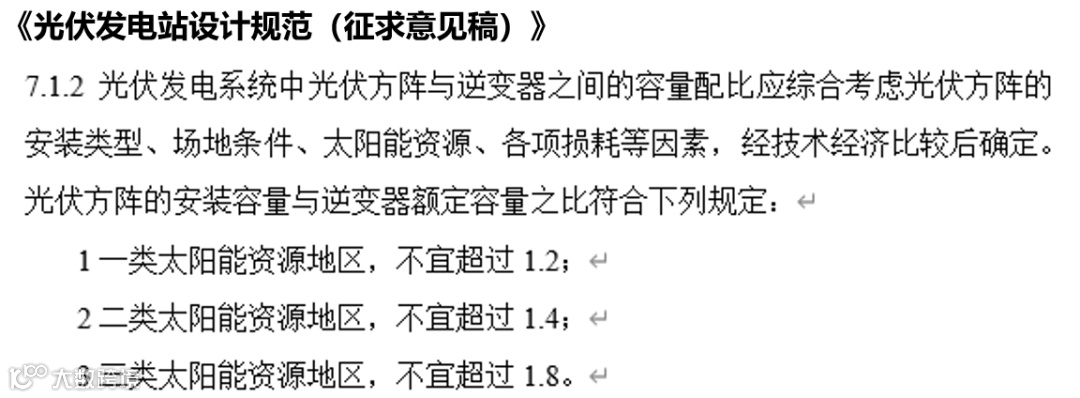

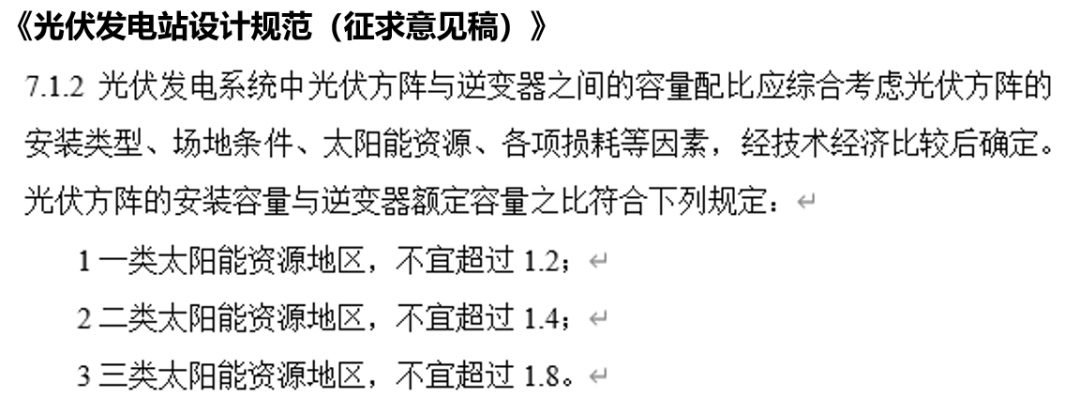

关于容配比
容配比：光伏组件容量与逆变器容量之比
说明：
1.可以超配的原因是因为光伏组件大部分时间达不到STC测试环境，组件大部分时间达不到峰值功率。
2.以上容配比一般适用于地面电站等大型电站，建筑光伏系统一般容量如不大，建议容配比控制在1.2以内，过大的容配比也会使综合成本升高。
3.容配比并非必须大于1，只是说光伏组件允许适当超配，如光伏组件11kW，配置10kW逆变器是允许的，经济性也是相对较好的。如容配比小于1也是可以的，只是说逆变器选择相对保守，经济性略差。
06

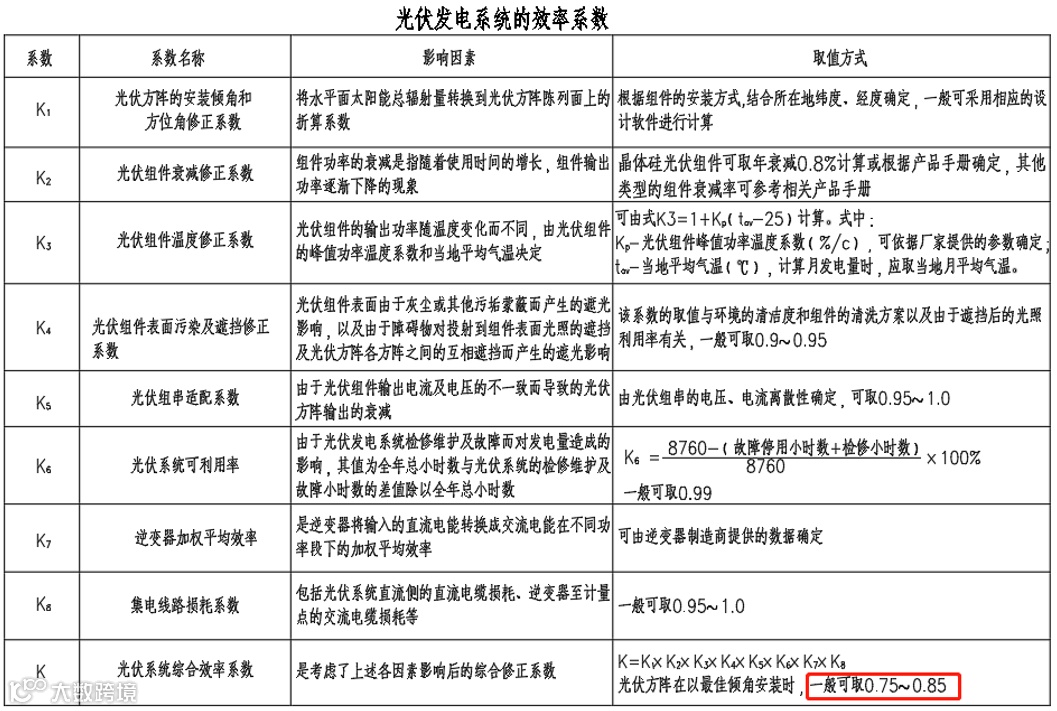

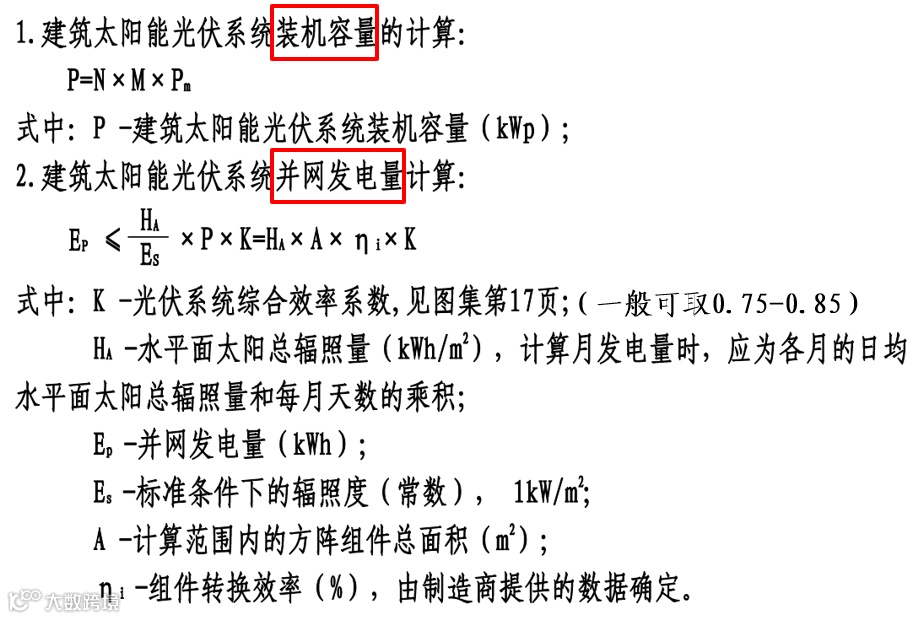

发电量估算
