听说，MPS家里有一个神奇的开关

最近有MPS的粉丝给小编留言：

MPS粉丝3分钟前

“看了你们很多充电和电源管理相关的芯片，都很666啊。我就想问下，有没有好的保护开关介绍？”

粉丝们对MPS的产品如此关注，我决定把我家私藏了半年的，超好用的，有颜有才的MP5016产品，端出来分享给大家。

在我们的电路系统里，常常需要很多开关来连接不同的电路，以实现配电，上电排序， 降低漏电流等功能。但是为了避免前后级电路之间的相互影响，这些开关需要自带很多辅助功能，才能真正在电路里达到工程师们想要的效果。

我们MPS的MP5016芯片支持2.7V to 15V 的宽电压输入范围，并集各种保护于一身，帮你解决所有想到和没想到的开关问题。

MP5016 提供外部可调的软起时间，在负载电容较大时也能完美抑制输入端的浪涌电流，保证输入电压给其他电路的持续稳定供电。

如果后级电路的输入电压很接近自身的最大工作电压，前级电路在机械开关直接接入时可能会产生较大的过冲导致后级电路输入过压而损坏。MP5016工作时根据设置的软起时间产生完美的线性输出，让你不再为过冲而烦恼。

如果后级电路发生了过流故障，MP5016会在第一时间做出响应，让自己工作在不完全导通状态以控制通过的电流，过流持续2ms后进打嗝保护。过流解除后又可自动恢复正常导通。完美保护前级电路。0.7A-5A大范围可编程电流限，想限几安限几安，就是这么任性。

如果有短路发生，MP5016直接先果断把自己关断，然后再重启，如果短路还在，就进打嗝保护直到短路解除。

如果前级电路发生了故障导致输出电压突然变高，超出了后级电路的最大输入电压，那后级电路是不是要跟着遭殃？哦漏。MP5016 提供3.5V-15V的输出OVP保护，宽范围自由连续设置阈值，保护最爱的ta, 是不是很man?

如果电路温度太高达到保护的阈值，MP5016会自觉关断停止工作，等温度恢复后再重新打开，不会给系统添任何乱。

如果系统里某些前级电路不带快速输出放电功能，当这些电路关闭时，负载电压保持浮空，可能会导致后级电路预想外的状态。MP5016可以轻松解决这个问题，前级断电后MP5016以固定的速率快速给输出放电，以保证后级电路处于定义的电源状态。

对于普通的限流开关，当输入电压或使能电压掉到开机阈值以下，或者过温保护发生的时候，内部的功率管会关断，这时如果输出端有比输入端高的电压的话，就会通过功率管的寄生体二极管发生电流反灌。在这种情况下，MP5016引出的GATE pin可以关断外部接入的MOSFET来达到防止电流反灌的目的。

。。。。。。

MPS粉丝1分钟前

“等等，你们的芯片功能这么强大，外围一定很复杂吧？”

事实情况是外围并没有很复杂！

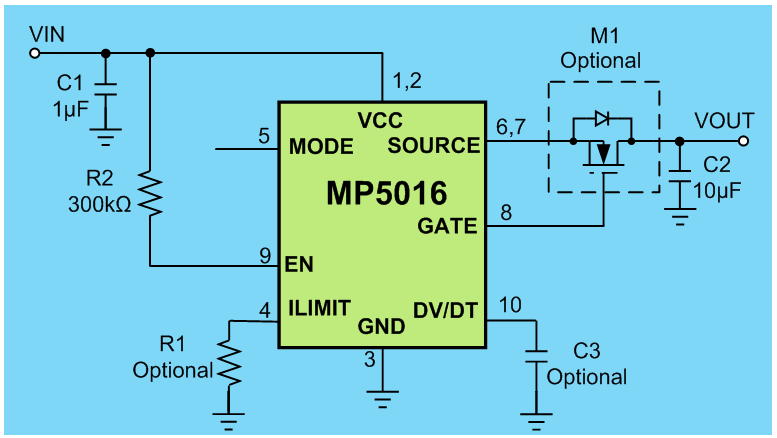

好吧，无图无真相，上个图：

上图中标注Optional的元器件根据需求可要可不要哦。再加上MP5016本身的QFN 1.5x2mm超迷你封装，让你的BOM空间没有最小，只有更小！

最后是划重点！！！搬起小板凳，端好瓜子爆米花来排排坐好了。

• 2.7V to 15V 输入电压范围，26V 瞬时最大输入电压

• 可调阈值OVP保护，快速OVP响应

• 集成功率管导通电阻仅43 mΩ

• 可调阈值过流保护， 短路保护快速响应

• 过温保护

• 可调软起动时间

• 反向电流保护驱动

• 超小QFN 1.5x2mm封装

• 固态硬盘

• PC卡

• 笔记本电脑，手机

• USB保护

分享的感觉真是好，请叫我雷锋。

纳尼⊙▽⊙，大家感觉这个输入电压范围还不够宽？

好吧，它的兄弟一起推荐给你---MP5016H，拥有同样齐全的功能，关键是支持2.7V到22V输入！

我这可是汤都端出来了喂！此处就不要吝啬您的掌声了哦。
