MPS公司的传感器产品包含MA100 系列、MA300系列、MA700系列、MA800系列。他们针对不同领域，不同应用，特点鲜明：
MA100 针对开关霍尔替代
MA300 针对电机应用
MA700 编码器应用
MA800 旋钮开关应用
下面，我们主要聊一聊面向电池供电及相关低功耗应用的MA700系列的新产品 --- MA782，它兼顾了MA700系列产品的诸多优点，同时还有两个特别的亮点，就是QFN（2X2mm）超小封装和空闲模式下只有1uA的超低功耗。

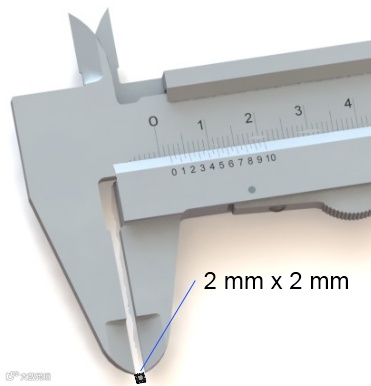

图注：QFN （2X2mm） 业界最小封装单圈绝对编码器
MA782个头虽小，但是功能丝毫不减。支持可编程8-12位分辨率角度输出，支持在轴和离轴放置及内部矫正，磁场强度阈值检测及报警，拥有多次可编程非易失性寄存器，并自带三种工作模式：正常工作模式（电流损耗10mA），空闲模式（1uA）和自动周期采样模式（介于正常和空闲之间，由相关参数设置决定）。可满足用户不同的低功耗定制化需求。

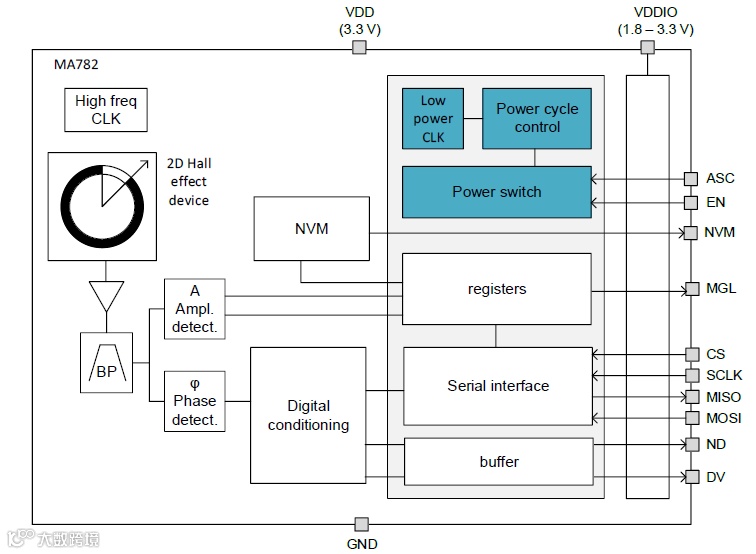

图注：功能框图（灰色是空闲模式下工作部分）

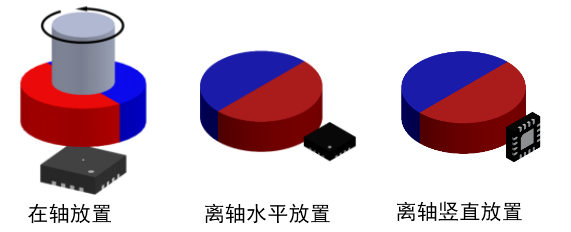

图注：MA782可支持在轴和离轴式放置
分别可通过MA782引脚或MA782寄存器实现在正常工作，空闲和自动周期采样模式的切换，已实现定制化需求。
组合1：寄存器 ASCR=1，ASC=0，控制EN实现正常工作模式/闲置模式；
组合2：寄存器 ASCR=1，ASC=1（默认），控制EN实现正常工作模式/自动周期采样模式；
组合3：ASC引脚为低电平（ASCR=0），控制EN实现正常工作模式/闲置模式；
组合4：ASC引脚为高电平（ASCR=0），控制EN实现正常工作模式/自动周期采样模式
组合5：EN引脚为低电平，控制ASC引脚（ASCR=1）实现闲置模式/自动周期模式切换；
组合1：EN，ASC引脚接地，寄存器ASCR=1，控制ASC实现空闲模式/自动周期模式切换

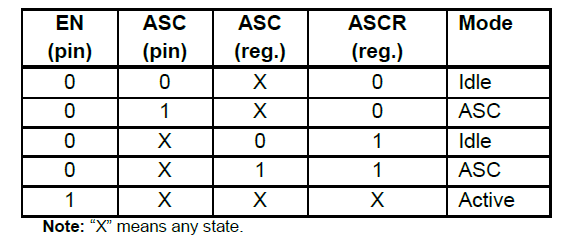

图注：外部控制模式真值表

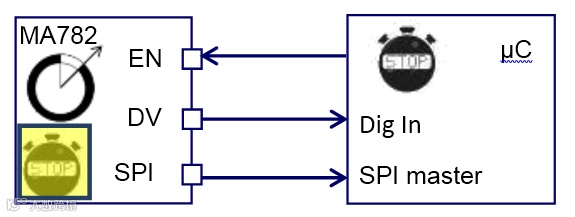

根据需求设置正常/闲置周期，周期唤醒。
可通过内部时钟设置正常模式开启时间和周期，以实现低功耗模式：

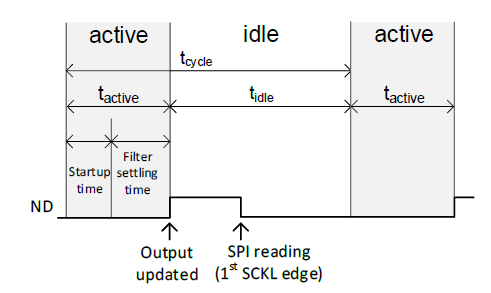

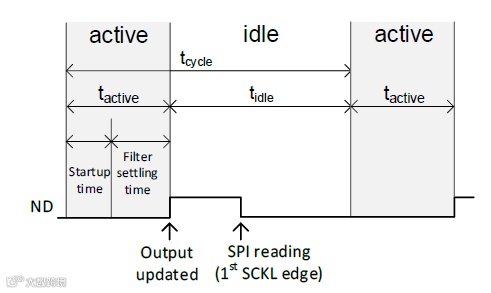

图注：自动采样模式ASC 时序
可通过下面公式估算周期损耗，其中正常工作电流iactive为10mA，空闲模式电流iidle为1uA：

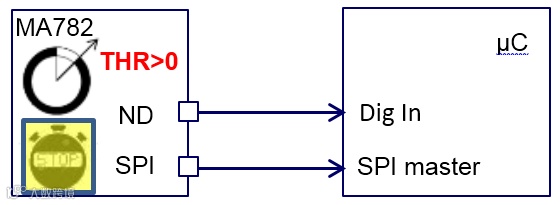

设置参考和阈值，当角度变化超过阈值，触发唤醒
可以支持固定参考的唤醒模式和实时更新的唤醒模式。只有有一点点角度变化（最小支持1.4deg），就会告诉控制器哦。

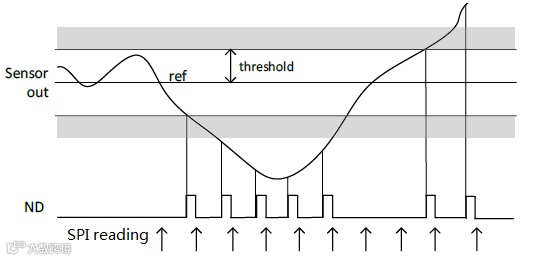

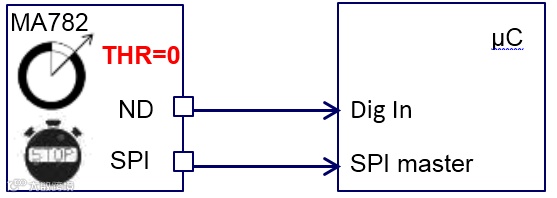

图注：固定参考唤醒模式 --- 角度变化超过阈值产生ND信号，ND将保持高电平直到下一个SPI角度读取

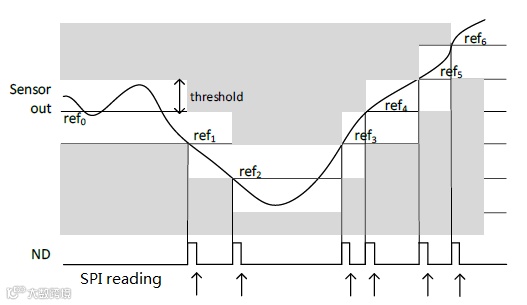

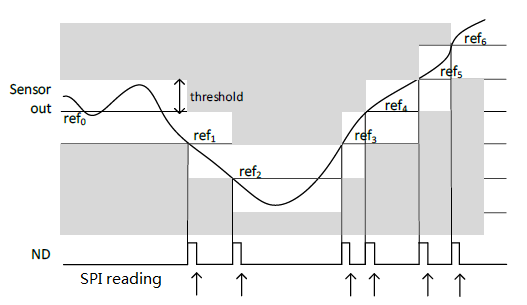

图注：实时更新模式 --- 角度变化超过阈值产生ND信号，同时更新参考值
差不多介绍到这儿。所以，只要有低功耗，小型位置检测要求的应用，都到碗里来吧。
