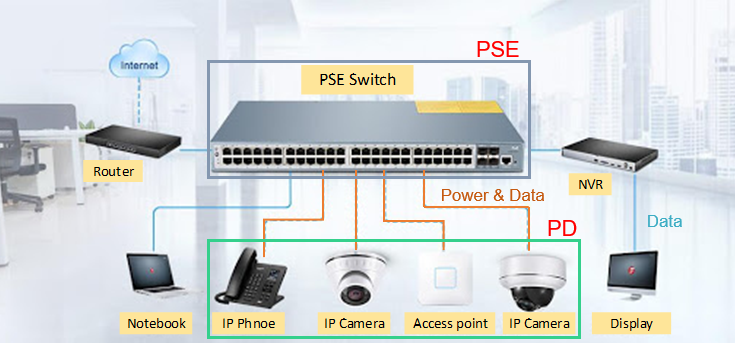

POE供电是一种利用网线来传输功率的供电方案，由供电设备PSE，受电设备PD以及网线构成。随着IP设备应用的普及，POE供电凭借着安装成本低，易扩展，好管理以及全球兼容等特点，深受到广大用户的喜欢。
从2003年POE供电协议（IEEE802.3 af）被提出，历经十几年的发展，目前POE支持的最大传输功率已经达到90W（IEEE802.3 bt）。主要的应用场景有IP-Phone，IP-camera，Access Point 和 5G室内小基站等等。
由于网线结构以及应用场合的特殊性，POE供电必须满足以下条件：
正确的电路连接，根据不同的POE类型和功率传输大小，选择合适的物理连接方式；
协议握手成功匹配，包括检测阶段，功率分类阶段以及软起阶段；
PSE最小功率维持要求。确保PD设备能够产生足够的电流信号让PSE维持功率输出，避免误断开。
POE电源的设计主要包含两个部分：PSE与PD的协议握手部分；PD的DCDC变换部分。
由于协议握手部分的电路依赖专有的协议IC，设计相对较为简单，因此，MPS的工程师为大家主要介绍PD中DCDC变化部分的设计重点，带你一起深入了解POE的工作原理和设计要点，同时认识MPS的POE供电解决方案的核心竞争力。扫描如下二维码可观看工程师的详细视频讲解：

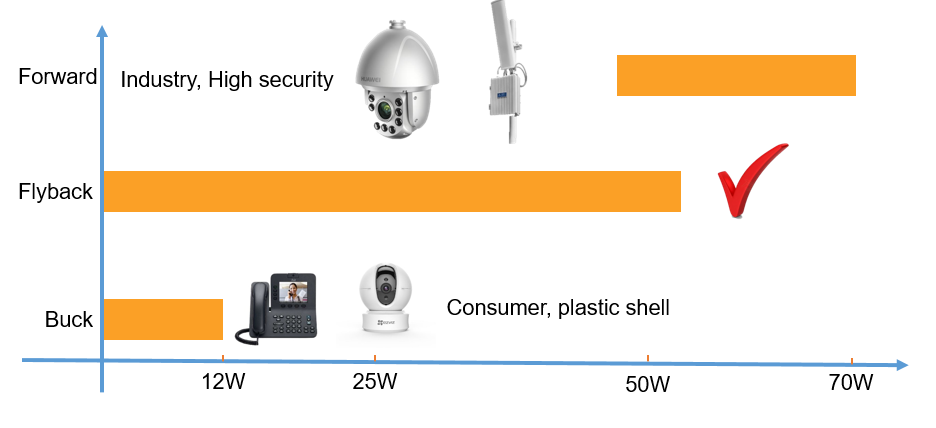

综合考虑成本和应用场合。非隔离拓扑成本低，但是安全性不高，主要在小功率消费类产品中应用，例如IP-phnoe以及室内IP-camera等。隔离类拓扑，安全性高，在室外或者大功率的应用场合比较常见，例如工业AP或者5G小基站等等。

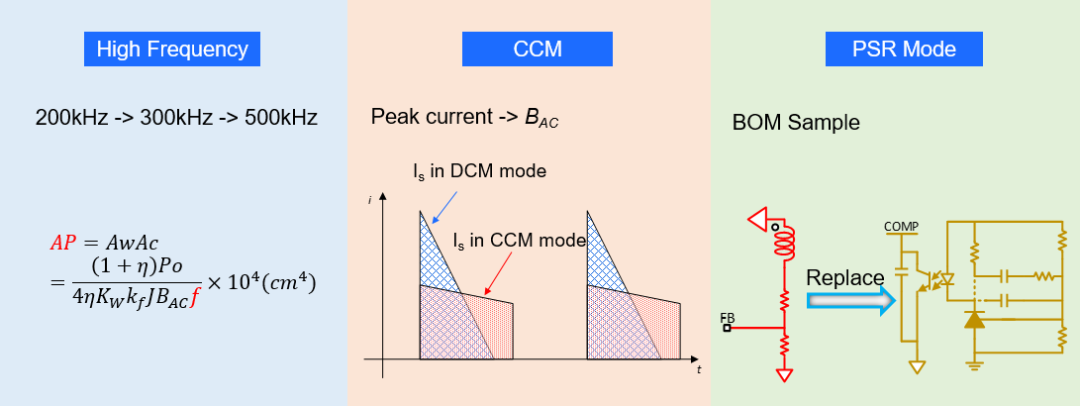

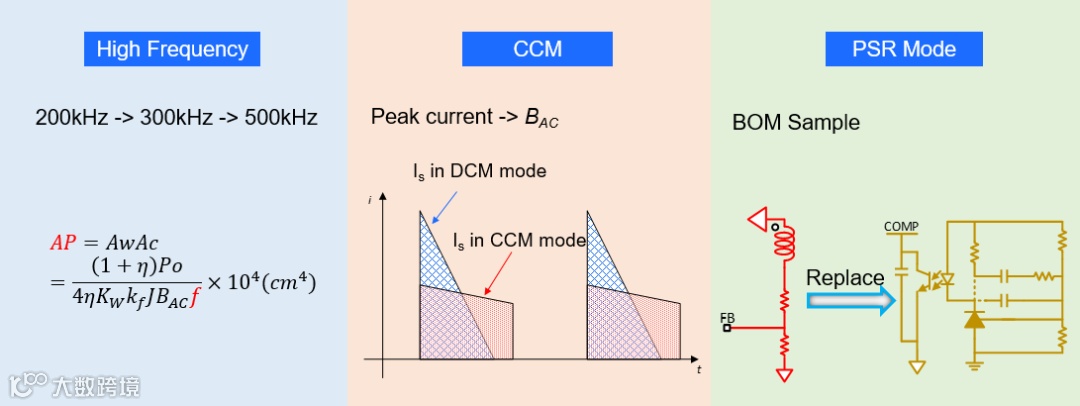

主要针对最为常见的反激电路，可以通过提高开关频率，选择连续工作模式以及采用原边反馈方案，来尽可能的减小电源尺寸。

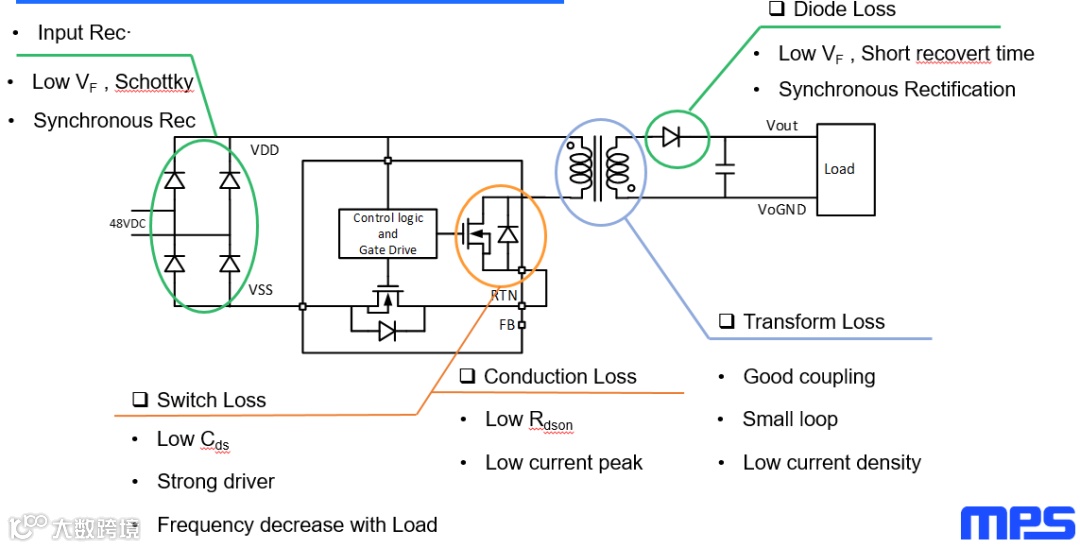

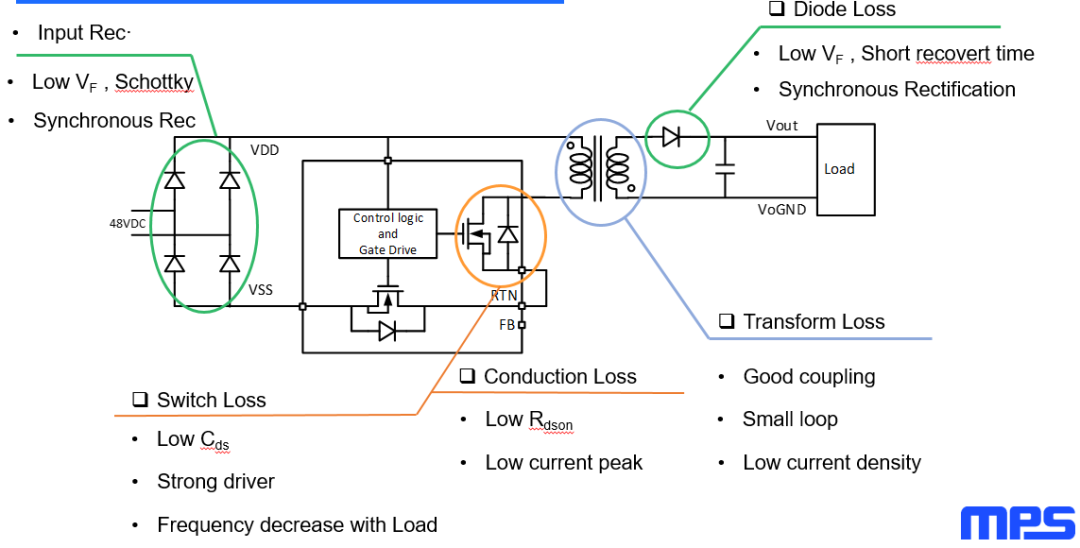

反激电路的功率损耗主要集中在功率MOS，变压器以及二极管三方面。本次直播从损耗产生的角度分析，给出了一系列效率优化措施。
本次直播从减小噪声源和抑制耦合途径角度出发，介绍了一系列实用方案：
减小噪声源：降低开关速度，增加吸收回路，缩短高频回路。
抑制耦合路径：通过合理设计EMC滤波器来抑制耦合路径上的噪声传递。
另外，控制芯片的抖频功能也能很大程度的降低噪声尖峰。在相同条件下，具备该功能的变换器更加容易满足EMC的标准。
详细内容，可扫码观看：
针对目前所有的POE协议等级（af，at以及bt），MPS都提出了相应的解决方案。凭借着BOM简单，效率高，EMC特性好等优势，深受广大工程师的青睐。除了典型的芯片级POE电源方案，MPS也推出了高功率POE电源模块方案，可以大大缩短产品开发周期。详情可扫描观看：
