无刷直流电机驱动芯片应用敲门砖

无刷直流（Brushless Direct Current, BLDC）电机在当今社会应用越来越广泛，家用电器，汽车，医疗设备，航空航天，电子消费品等领域都有它的身影。

由于BLDC电机不用电刷换向，和有刷电机以及感应电机相比具有很多优点：

BLDC电机的优点：

更好的转速—转矩特性

使用寿命长

转动无噪音

高效率

较高的功率密度

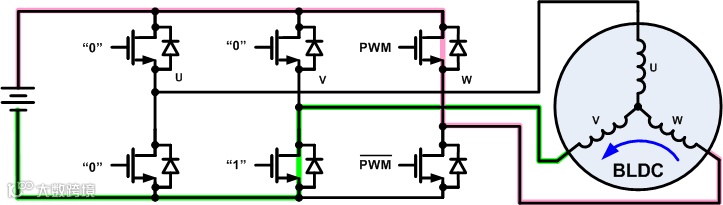

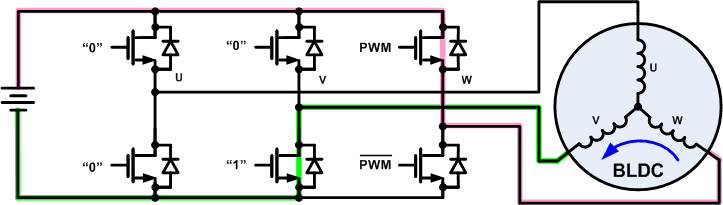

无刷直流电机可配置为单相，两相和三相，根据定子绕组的数量来划分。三相电机应用最普遍，这种电机的三个绕组通常有个公共端，需要三个半桥来驱动。

除了三相无刷直流电机外，步进电机也是一种应用很广泛的无刷直流电机。

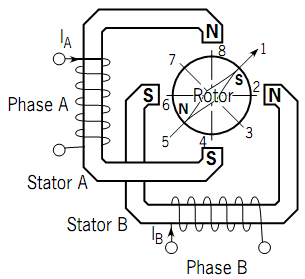

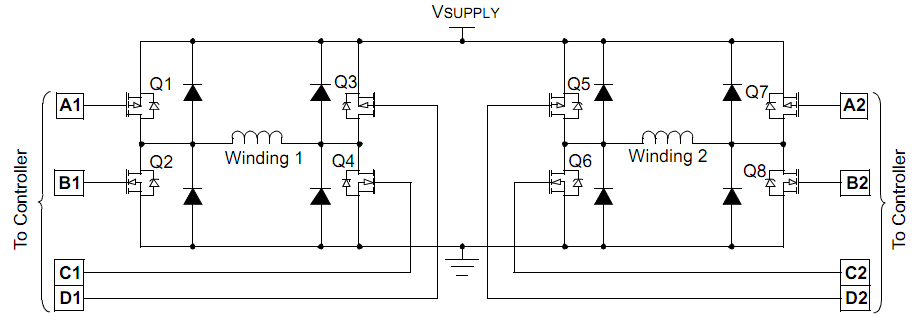

步进电机通常有2个独立绕组，需要两个全桥来分别驱动两个绕组。

这需要对驱动芯片的内部电路结构，工作原理以及驱动过程有一个深入了解。

驱动芯片的功率结构决定了这款芯片能驱动什么类型的电机，而能否让电机按照设计指标满功率运行起来则要看驱动芯片支持的输入电压，输出电流是否达到要求。一味的选择高电压和大电流的芯片当然能满足电机运行要求，但这样产生的设计成本也会提高很多。所以最佳的选择是所选用的驱动芯片的输出能力刚好满足对应电机的要求，这样才是性价比最高的解决方案。

而判断驱动芯片的输出能力的一个核心指标，就是其在工作中产生的功率损耗的大小以及由此带来的温升。
