WLED(白光LED)为我们带来了白色光芒，但生活也应该充满绚丽多彩的景象，RGB(红绿蓝)LED 就是色彩的使者， RGB+W 驱动精灵MP3320A集白色和多彩于一体，背负着“绚丽多彩”的使命而来，一起来欣赏下吧。
1.8V-5.5V输入范围，QFN-14(2*2mm) 小身材，集成自动调节倍数（1x/1.5x/2x）charge-pump，为RGB LEDs 和WLED 提供合适的输出电压 (5.5V max) ，I²C接口让应用更灵活。
点击图片进入小程序，了解MP3320A的更多内容

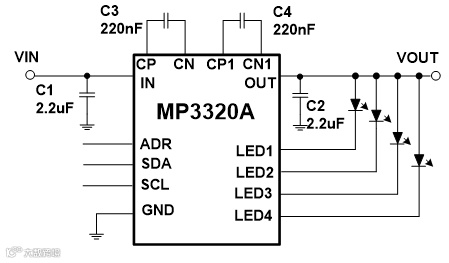

图1 MP3320A Charge Pump with I2C Typical Application(Vin<VLED1~4)
点击图片进入小程序，了解MP3320A的更多内容

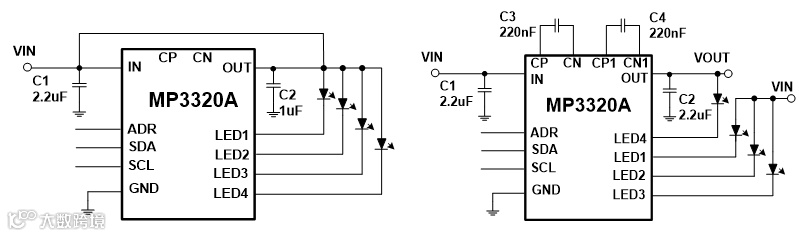

图2 左：MP3320A Charge Pump with I2C Typical Application(Vin>VLED1~4)
右：MP3320A Charge Pump with I2C Typical Application(Vin>VLED1~3)
另外，寄存器配置了丰富的EN 功能（芯片总EN，charge-pump 模块 EN，每个通道的单独EN），这样MP3320A就很能“打”了，可根据不同灯载需求，配置最适合的应用架构。
MP3320A可不仅仅是简简单单地驱动了RGB LED，我们还为MP3320A配备了丰富以及高精度调光功能。
图3 Analog Dimming for RGBW

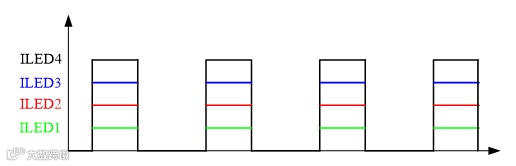

图4 Analog and PWM Dimming for RGBW
宽范围PWM diming频率244Hzà31.25kHz ，90°/120°/180° 三个相位间隔（I²C设置）的Phase Shift 功能，可以有效避免人耳可听到的噪声。
比亮晶晶更美妙的是，它在你眼前，轻缓地释放着彩色柔光，如呼吸一般，这就是多彩绚丽的呼吸灯。
在 blanking 功能模式下，通过设置电流调节步进时间t_step up和t_step down，Blanking的频率与duty，无需外部MCU就可以自动实现绚丽多彩的呼吸效果。
点击图片进入小程序，了解MP3320A的更多内容

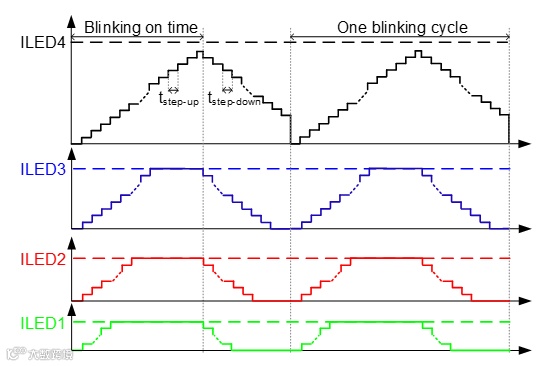

图5 ILED of Breathing Light
MP3320A每个通道都有独立的开路与短路保护。当然还有热保护以及过压保护（5.5V）。
MP3320A 已经准备好了，就等你来！体验它绚丽多彩的呼吸节奏！
