1. 数据中心基本架构；
2. 传统服务器电源架构与 ORV3 架构简介；
3. MPS 数据中心 BBU 解决方案。

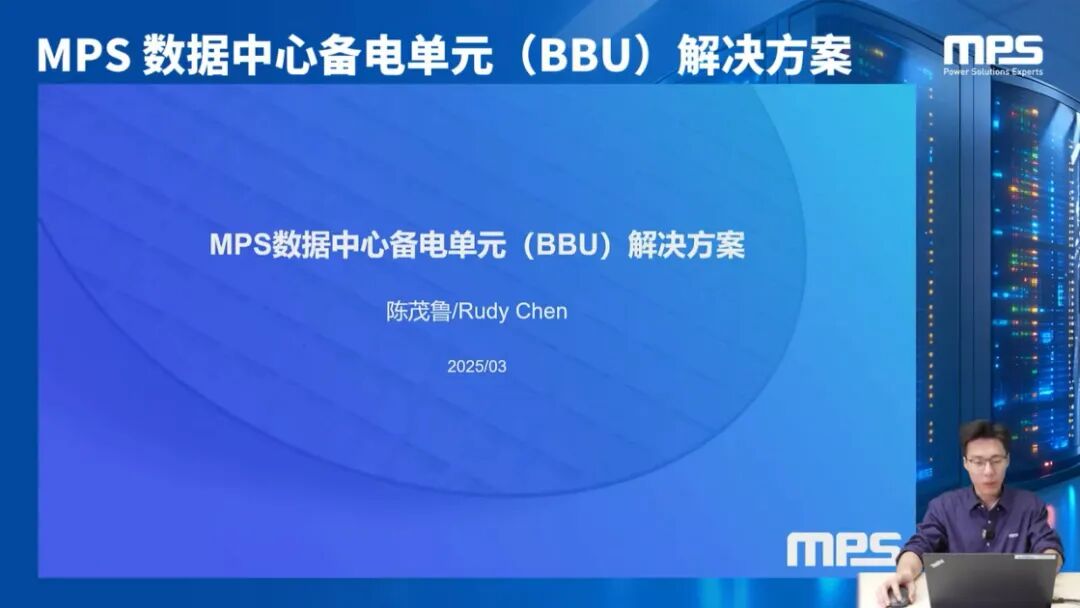

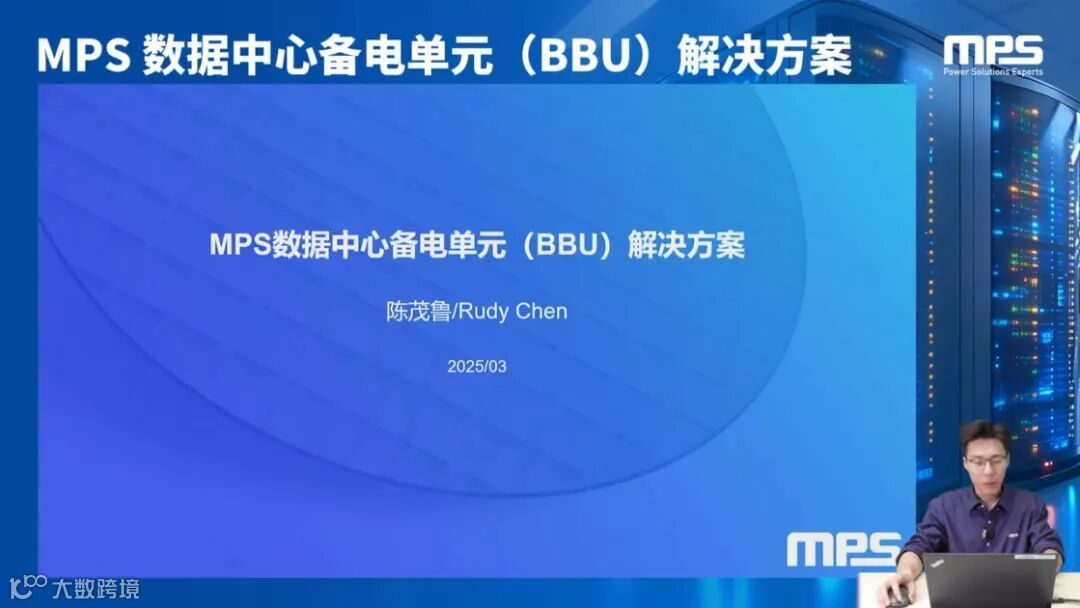

点击上图可观看直播回放&下载课件
A：传统数据中心的供配电普遍采用 UPS 供电方案，能量的传输路径需要从电网经过【变压器-UPS-PDU-PSU-VR】共五个环节，整体效率约为 80%。
ORv3 架构，以分布式、模块化为核心，采用 PSU+BBU 的机架结构，能量的传输路径从电网仅需经过【变压器-PSU-VR】三个环节，整体效率可提升至 85%。
A：在正常供电模式下由 PSU 向 48V 母线供电，PSU 将交流市电转换为直流电压如 50V，通过背板母线为机架内设备供电。BBU 则处于待机状态等待切换标志的发生。
当市电异常或 PSU 故障导致母线电压跌落至如 49V 时，BBU 放电模块开始激活，通过热拔插 Oring 电路将电池备电单元 BBU 接入 48V 母线，从而维持母线 48V 电压为后级负载供电，保障业务零中断，典型支撑时间 2-4 分钟，直至柴油发电机启动。
市电恢复后，PSU 重新接入并逐步接管负载，BBU 模块逐步退出。
A：MPS 在数据中心 BBU 产品中可以提供完整解决方案，包括 BMS 板内的电池监控模拟前端（AFE）与电量计产品，充/放电模块中的隔离驱动芯片，信号隔离芯片与隔离电源等相关产品。
点击下方可查看 AFE 产品
点击下方可查看电量计产品
点击下方可查看隔离电源产品
A：通常根据后级负载需求进行配置与 PSU 相近，目前常见规格包括：3kW/5kW/8kW。
A：一般 BBU 模块与 PSU 模块的冗余比例为 1:1.25。
A：ORv3 中规定 BBU 充电时间小于 6 小时，放电时间最小 240s。
A：BMS 模块负责实时监控电池包的健康状况，并提供电池 SOC，SOH 以及故障等信息。
A：默认地址为 01h，设置寄存器 device_add 可以修改从机地址。
A：MP2793 的 I²C 时钟最高频率为 400kHz。
A：MP2793 最高的管脚耐压达到 100V，建议电池包输入电压不超过 75.2V。
A：AFE MP2793 室温下的 ADC 电压测量误差未校正前在 ±5mV 以内，校正后可达 ±2mV，全温误差校正前为 ±12.5mV，校正后可达 ±4mV。
A：AFE MP2793 内置 16 位 ADC 通过外部电流采样电阻测量充/放电电流， 常温下测量误差不超过 0.5%，全温误差 ±1.5% 以内。
A：MPS 提供 BBU 的全套解决方案，基于芯片的高可靠性可为设计提供全生命周期的安全保障。
A：MP279x 内置两个 LDO：3.3V 与 5V，可提供 50mA 的负载电流。
A：MP2793 采用 TQFP-48（7*7mm) 封装。
A：通过在芯片 die 内集成相关采样进行，MP2793 芯片温度警报有两个阈值。第一个是数字阈值，可在 70°C 和 120°C 之间配置。根据这个阈值，比较器的输出可以将 IC 置于故障模式。第二个是强制器件在 140°C 时关断的模拟阈值。
