R语言ggtree给树节点添加饼图注释

ggtree 的文档链接

https://yulab-smu.top/treedata-book/index.html

节点添加饼图的代码

https://yulab-smu.top/treedata-book/chapter8.html

模拟一个简单的进化树

library(ggtree)
tree<-rtree(5)
ggtree(tree)+
  geom_tiplab()

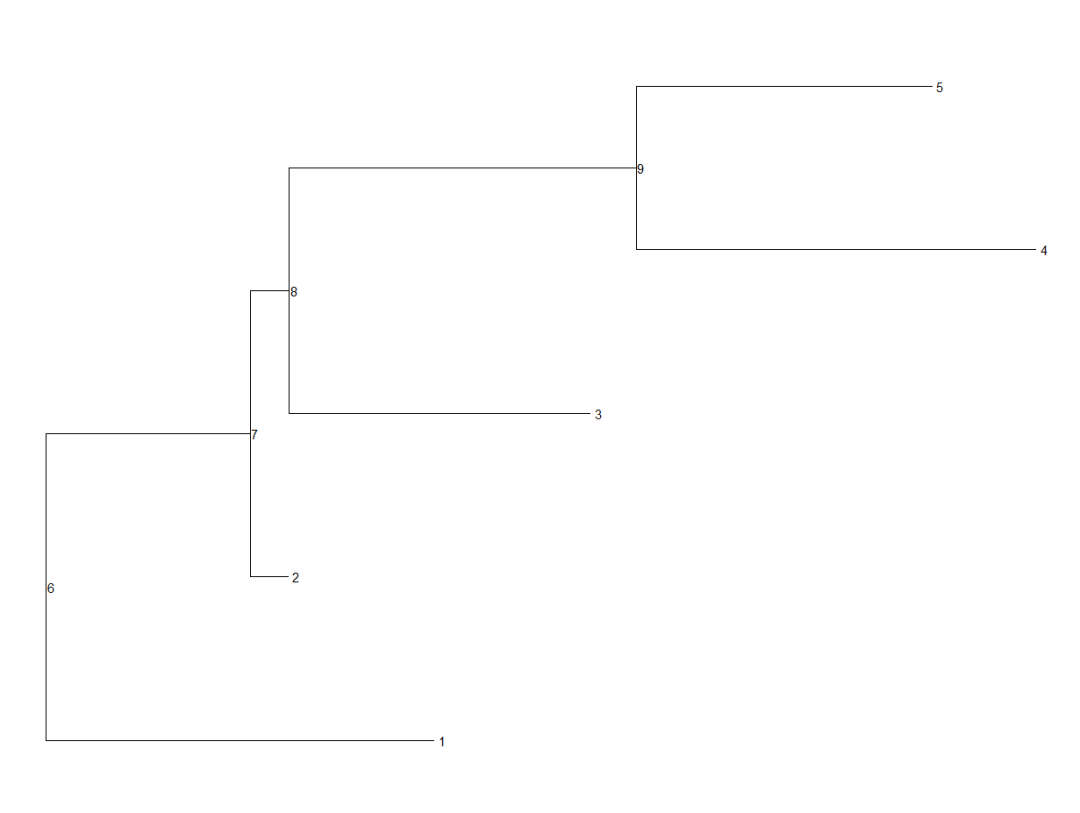

每个节点都有一个数字对应，我们可以把数字显示到图上

ggtree(tree)+
  geom_nodelab(aes(label=node))+
  geom_tiplab(aes(label=node))

现在假如我要给1 2 3 4 5 节点添加饼图

nodepie函数可以批量做饼图，数据格式如下

node.pie.dat.01<-data.frame(node=1:5,
                            col1=6:10,
                            col2=8:12)

node.pie.dat.01

饼图代码

node.pie.list.01<-nodepie(node.pie.dat.01,cols = 2:3)

输出是一个列表，批量改配色代码

cols<-c("red","blue")
lapply(node.pie.list.01, function(g) g+scale_fill_manual(values = cols))

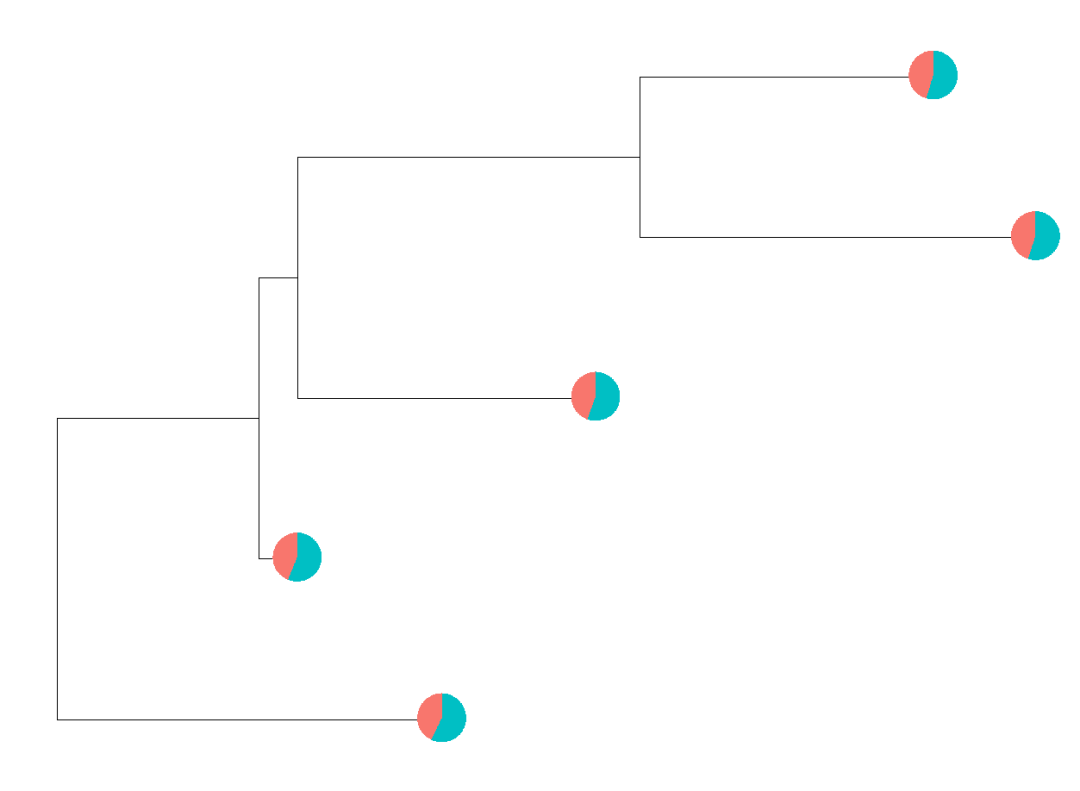

把饼图添加到树图上

ggtree(tree) +
  geom_inset(node.pie.list.01,width = 0.1,height = 0.1)

但是树的布局如果改成了环形会报错

Error in `annotation_custom()`:
! Problem while converting geom to grob.
i Error occurred in the 3rd layer.
Caused by error in `draw_panel()`:
! `annotation_custom()` only works with `coord_cartesian()`.

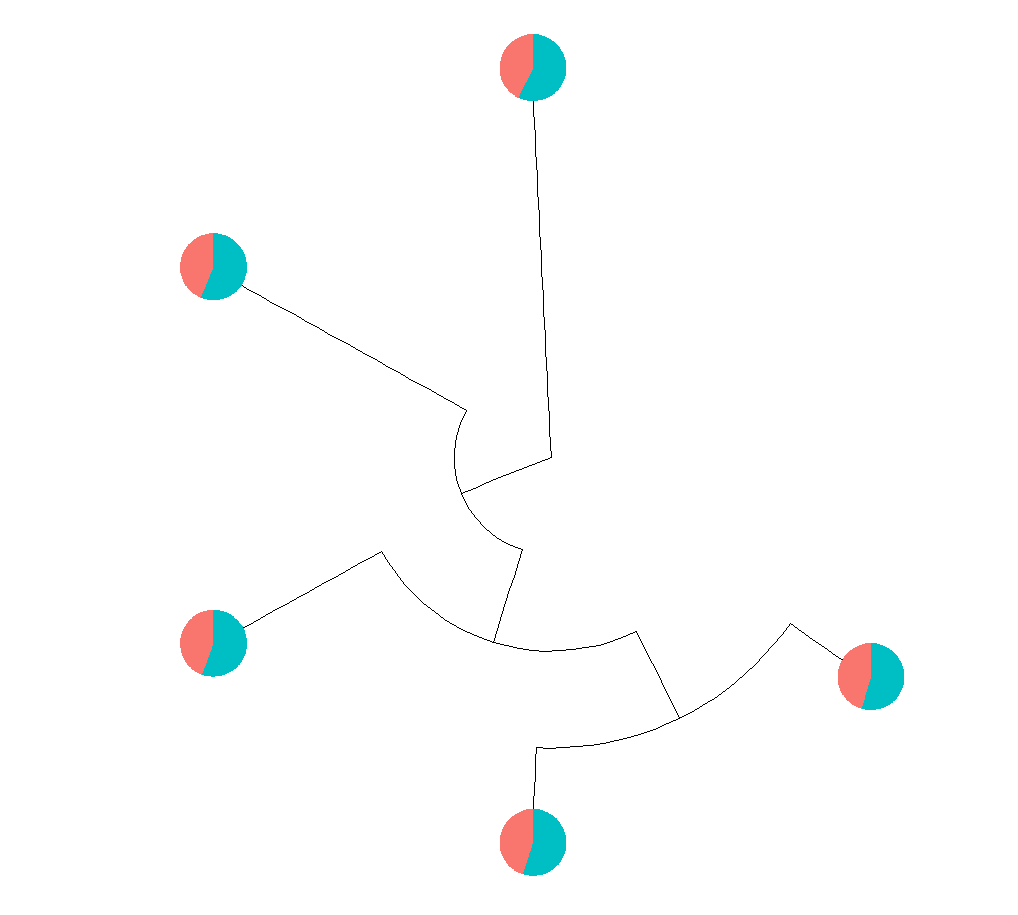

在ggtree 的github主页上的issue里有人给出了解决办法，是使用ggpp包中的geom_plot()函数来做

https://github.com/YuLab-SMU/ggtree/issues/419

df.pie<-tibble::tibble(node=names(node.pie.list.01) %>% as.numeric(),
                       pies=node.pie.list.01)

library(ggpp)
ggtree(tree,layout = "circular",branch.length = "none") %<+%
  df.pie +
  geom_plot(data = td_filter(isTip),
            aes(x=x,y=y,label=pies),
            vp.width=0.09,vp.height=0.09,hjust=0.5,vjust=0.5)

这个我试了一下，数据如果比较多的话有时候饼图的位置会有些偏移，暂时不知道是什么原因
