上周在MPS南京工业研讨会上，来自MPS的四位电源专家讲解了电源设计的要点及具体应用的经验分享。几个经典的演讲议题主要包括DC/DC设计要点、实际应用中EMI问题的分析及解决、FPGA / DSP专用电源模块能带来的灵活性和便利性、以及工业应用中常见电源问题等。

作为一家专注电源技术21年的模拟芯片公司，MPS一直致力于面向电力，工业自动化，仪表等行业，引领电源走向数字化，模块化的发展方向。上周在南京工业研讨会上，来自MPS的四位电源专家讲解了电源设计的要点及具体应用的经验分享。

看似枯燥的设计要点，得到了现场观众强烈的互动，电子工程专辑也全程进行了直播，没有来得及到现场或者看直播的朋友，可以识别下面的二维码，观看视频回放。

【直播回放】MPS工业研讨会--南京站

长按识别二维码，观看研讨会直播回放

几个经典的演讲议题主要包括DC/DC设计要点、实际应用中EMI问题的分析及解决、FPGA / DSP专用电源模块能带来的灵活性和便利性、以及工业应用中常见电源问题等。如果您需要查看所有演讲的讲义，可以关注微信公众号『MPS芯源系统』，向公众号发送关键字“讲义”，点击回复给您的链接查看。

来自MPS的资深推广工程师黄勇在现场为大家分享了DC/DC变换器设计要点分析，Buck，Buck-Boost（基于MP2980），flyback(基于MP3910)介绍各种变换器的工作原理，参数选择以及Layout注意事项。

黄勇介绍了四个Boost变换器Layout设计要点：

1. COUT-HSMOS-LSMOS回路要尽可能短而粗；对于HSMOS与LSMOS均集成的芯片，输入电容要尽可能的靠近芯片的VIN以及PGND管脚。如果不能靠近，且穿层可多打过孔，减小回路交流阻抗。

2. 芯片VDD去耦电容要尽可能靠近芯片VDD以及AGND管脚；且与芯片同层放置，不要穿层连接

3. 输出反馈电阻靠近FB管脚放置，且反馈线，远离SW以及BST高频强噪声点

4. VIN以及PGND要有足够的敷铜面积能够将芯片热量导出

另外，特别值得推荐的是MPS的DC/DC Designer，有了这款神器，亲自设计一款DC-DC开关电源非常容易。您可以打开MPS官方网页：www.monolithicpower.com，点击”Design Support”; 进入”Design Support "页面后可以看到DC/DC Designer, 选择Design Online Now（在线设计），或者下载DCDC Designer的软件离线设计。

电磁干扰在实际应用中会导致设备系统性能下降、无法工作甚至损坏；通信故障、中断；设备无法工作、损坏；电网保护装置误动或拒动，导致电网事故；系统“死机”等，一直是工程师的设计难点。

来自MPS上海FAE经理熊飞通过开关电源的EMI模型来分析差共模干扰，并结合MPS开关电源及模块方案的实际EMI案例，提出从干扰源抑制，环路设计，PCB布局，滤波器设计以及变压器优化等方面来改善开关电源的EMI问题。

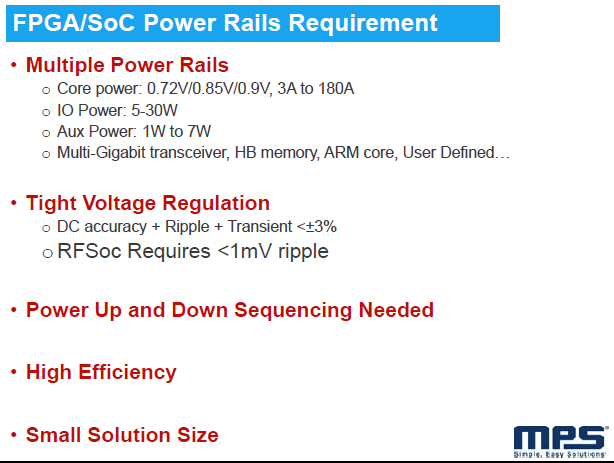

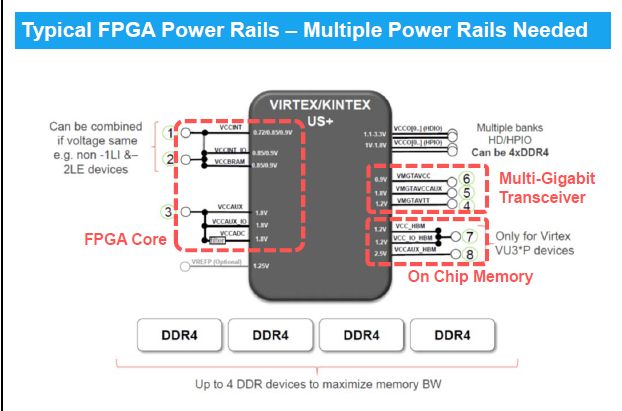

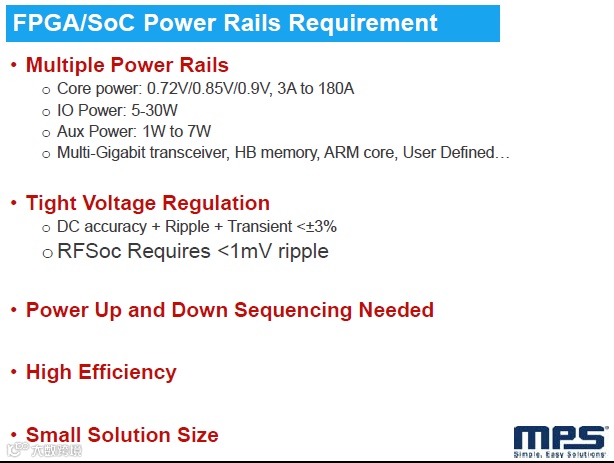

随着不同内核、接口、Memory、DDR供电需求，电源路数的要求越来越多。

MPS先进的制程工艺在大功率集成应用中有其独特的优势，在显著提高功率转换效率的同时，亦可使系统的体积得以精简。

来自MPS上海资深现场工程师江雪和观众分享了专门针对FPGA/DSP的供电解决方案，着重介绍MPS高功率变换芯片及集成一体化模块的方案，并结合FPGA / DSP的供电应用展开具体的讨论分析。

MPM3695-25是一个扩展的、25A、带PMBus接口的全集成电源模块，可以达到25A的输出电流。无论产品尺寸或产品性能均处于业内领先水平。

工业电源应用中，考虑到电源方案的高可靠性， 经常需要一些简单的低待机功耗反激或者高压buck来做辅助电源。同时在系统断电后，希望系统继续工作一段时间，备份好数据。

来自MPS上海的资深现场工程师丁连锋和观众分享几种解决思路。

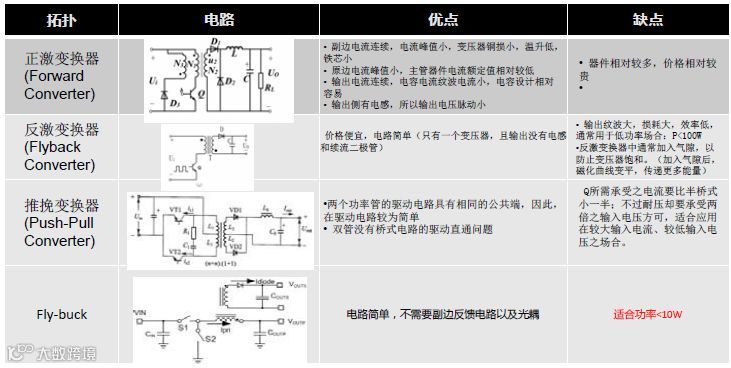

下图为220V隔离功率电源方案：

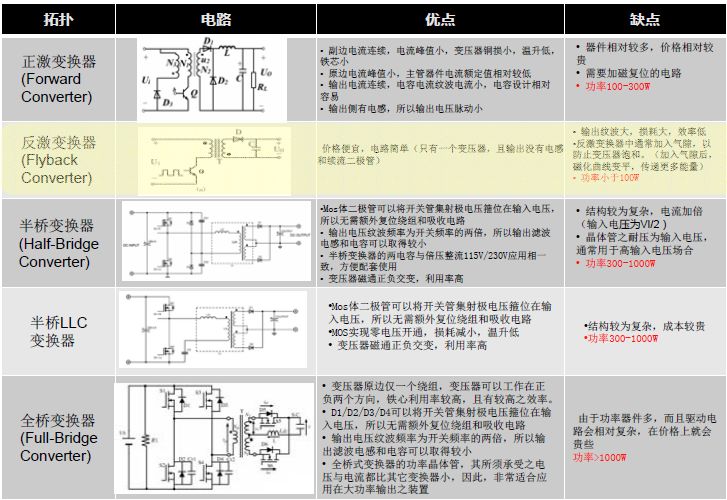

下图为低压直流隔离电源方案：

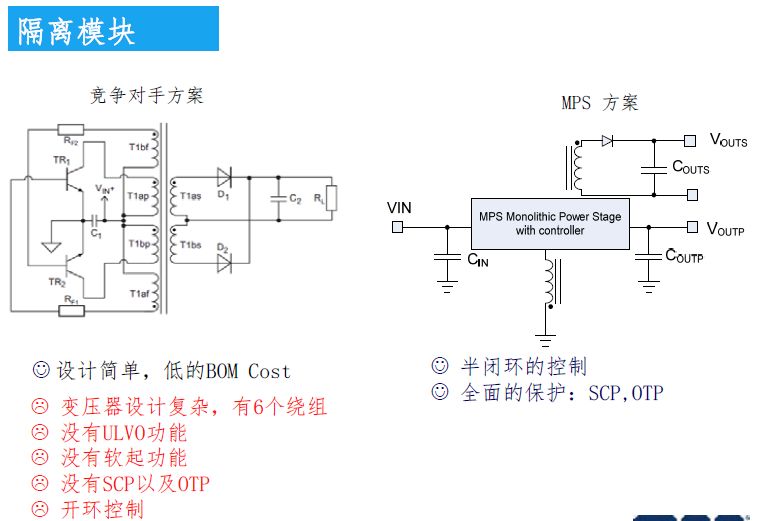

下图为与竞争对手隔离模块方案的区别：

本次精彩活动的直播回放可通过识别如下二维码观看：
