ggsimplex优雅的绘制三角密度图

R语言数据分析指南

2023-02-12

❝
本节来介绍一款R包ggsimplex主要用来绘制三角形密度图及点图，此包的介绍文档很是详细作者有丰富的案例，详细的文档请参考作者的官方文档。下面来介绍该R包的几个小例子。
❞

官方文档

❝
https://www.marvinschmitt.com/blog/ggsimplex-prerelease/
❞

❝
有需要学习数据可视化案例的朋友欢迎购买小编2023的VIP文档，「初始价格依然是99元」随着人数增多后期会调整价格；有需要的朋友欢迎到小编的淘宝店铺「R语言数据分析指南」下单。
付费后小编会邀请分享文档链接，小编每次更新后会同步内容。「期待大家都能真正掌握R语言数据分析及可视化的能力」
❞

淘宝店铺个性化绘图服务

❝
有需要找小编做个性化绘图的朋友欢关注「淘宝店铺(R语言数据分析指南)」 有需求者可咨询下单。
❞

安装加载R包

devtools::install_github('marvinschmitt/ggsimplex')

library(tidyverse)
library(ggsimplex)

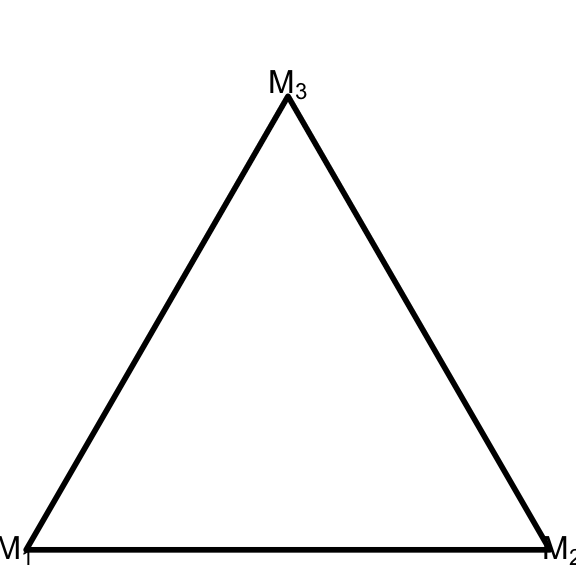

设置画布

ggplot() +
  coord_fixed(ratio=1, xlim=c(0, 1), ylim=c(0, 1))+
  theme_void() +
  geom_simplex_canvas()

定义数据

library(brms)
data = rdirichlet(n = 100, alpha = c(1,2,3))
data = as.data.frame(data)
colnames(data) = c("pmp_1", "pmp_2", "pmp_3")

data$pmp = with(data, make_list_column(pmp_1, pmp_2, pmp_3))

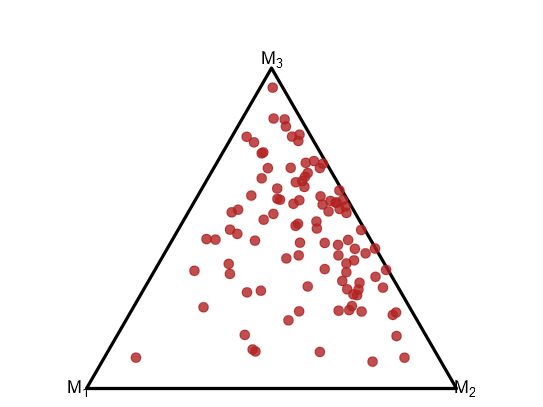

绘制点图

ggplot() +
  coord_fixed(ratio=1, xlim=c(0, 1), ylim=c(0, 1))+
  theme_void() +
  geom_simplex_canvas() +
  geom_simplex_point(data = data, aes(pmp = pmp),
                     size = 0.7, color = "firebrick", alpha = 0.8)

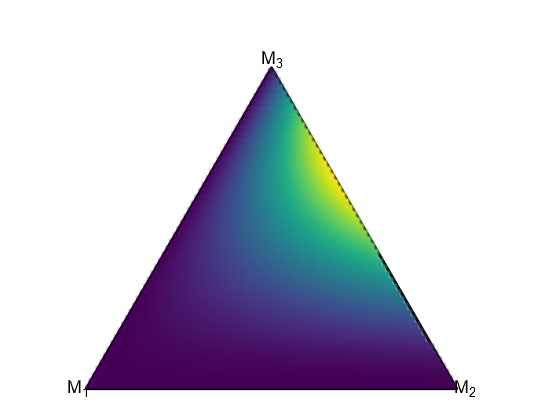

绘制密度图

df_dirichlet = data.frame(true_model = 1)
df_dirichlet$Alpha = list(c(1, 2, 3))

ggplot() +
  coord_fixed(ratio=1, xlim=c(0, 1), ylim=c(0, 1))+
  theme_void() +
  geom_simplex_canvas() +
  stat_simplex_density(data=df_dirichlet, fun = ddirichlet,
                       args = alist(Alpha=Alpha))

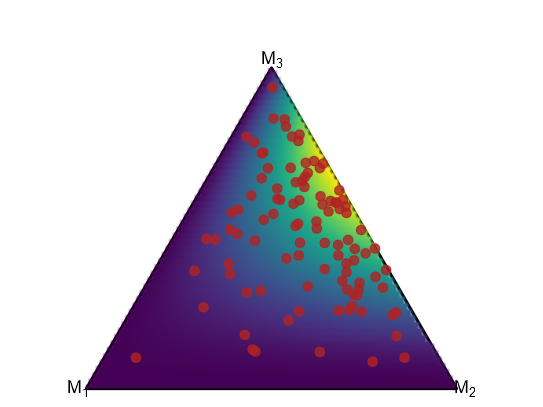

叠加点图与密度图

ggplot() +
  coord_fixed(ratio=1, xlim=c(0, 1), ylim=c(0, 1))+
  theme_void() +
  geom_simplex_canvas() +
  stat_simplex_density(data=df_dirichlet, fun = ddirichlet,
                       args = alist(Alpha=Alpha)) +
  geom_simplex_point(data = data, aes(pmp = pmp),
                     size = 0.7, color = "firebrick", alpha = 0.8)

自定义构建数据

mu_1 = c(0, 0)
Sigma_1 = matrix(c(1, 0, 0, 1), nrow=2, byrow=TRUE)
data_1 = data.frame(true_model = 1,
                    rlogistic_normal(n = 100, mu = mu_1, Sigma = Sigma_1))

mu_2 = c(0, 0)
Sigma_2 = matrix(c(0.3, 0, 0, 0.3), nrow=2, byrow=TRUE)
data_2 = data.frame(true_model = 2,
                    rlogistic_normal(n = 100, mu = mu_2, Sigma = Sigma_2))

mu_3 = c(0, 0)
Sigma_3 = matrix(c(0.5, 0.3, 0.3, 1), nrow=2, byrow=TRUE)
data_3 = data.frame(true_model = 3, rlogistic_normal(n = 100, mu = mu_3, Sigma = Sigma_3))

data = rbind(data_1, data_2, data_3)
colnames(data) = c("true_model", "pmp_1", "pmp_2", "pmp_3")
data$pmp = with(data, make_list_column(pmp_1, pmp_2, pmp_3))
df_logistic_normal = data.frame(true_model = 1:3)
df_logistic_normal$mu = list(mu_1, mu_2, mu_3)
df_logistic_normal$Sigma = list(Sigma_1, Sigma_2, Sigma_3)

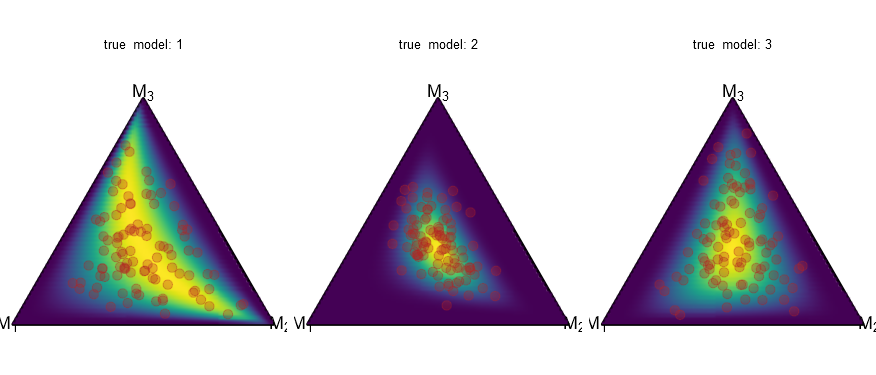

绘制分面图

ggplot() +
  coord_fixed(ratio=1, xlim=c(0, 1), ylim=c(0, 1))+
  theme_void() +
  geom_simplex_canvas() +
  stat_simplex_density(data=df_logistic_normal, fun = dlogistic_normal,
                       args = alist(mu = mu, Sigma = Sigma)) +
  geom_simplex_point(data = data, aes(pmp = pmp),
                     size = 0.7, color = "firebrick", alpha = 0.3) +
  facet_grid(~true_model, labeller=label_both)

❝
上面的几个例子只是此款R包的一部分，更多详细的内容请参考作者官方文档；好了本节介绍到此结束，喜欢的观众老爷欢迎分享转发，「当然更推荐大家加入我的VIP交流群」扫描下方二维码加小编微信「付费99元」后邀请进群，「一定让你感受到物超所值」，「添加小编微信请备注来意，以便高效处理」
❞
