加载R包
library(tidyverse)
library(igraph)
library(ggraph)
library(graphlayouts)
library(ggforce)
library(scatterpie)
library(ggsci)

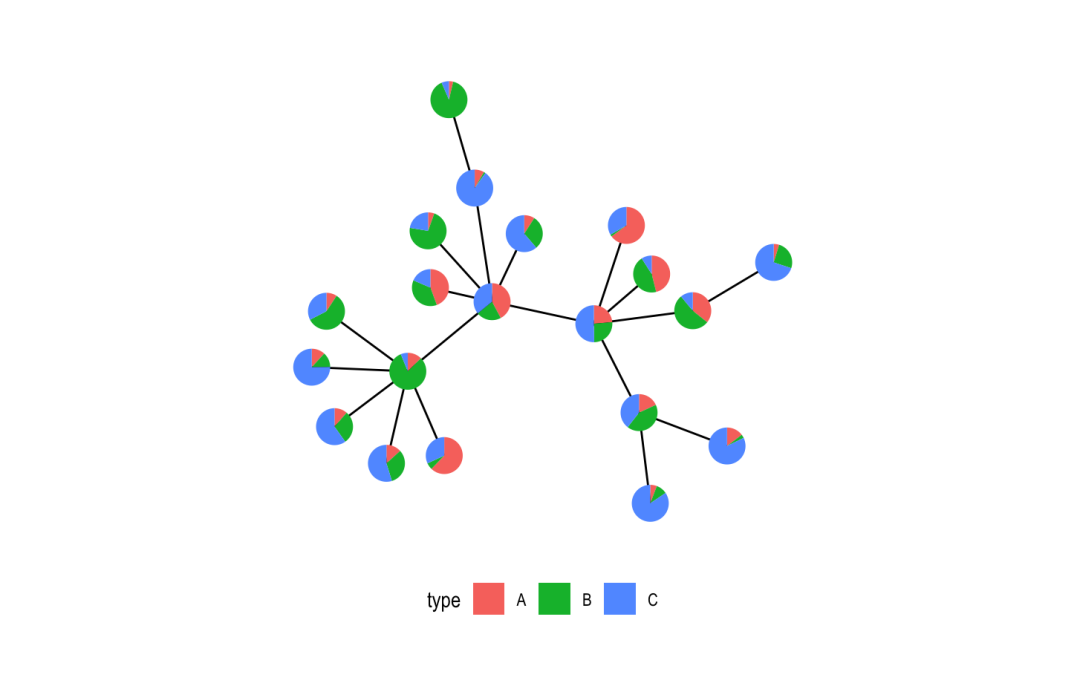

案例一
# 设置随机种子，确保结果的可复现性
set.seed(1439)
# 使用sample_pa函数生成一个包含20个节点的随机无标度网络
g <- sample_pa(20, 1)
# 为网络中的每个节点添加名为"A"的属性，属性值为从均值为0，标准差为1的正态分布中随机生成的绝对值
V(g)$A <- abs(rnorm(20, sd = 1))
# 为网络中的每个节点添加名为"B"的属性，属性值为从均值为0，标准差为2的正态分布中随机生成的绝对值
V(g)$B <- abs(rnorm(20, sd = 2))
# 为网络中的每个节点添加名为"C"的属性，属性值为从均值为0，标准差为3的正态分布中随机生成的绝对值
V(g)$C <- abs(rnorm(20, sd = 3))
# 使用layout_with_stress函数计算节点的布局坐标
xy <- layout_with_stress(g)
# 将计算得到的节点布局坐标分别赋值给节点属性"x"和"y"
V(g)$x <- xy[, 1]
V(g)$y <- xy[, 2]
# 使用ggraph函数绘制图形，使用"manual"布局，节点的x和y坐标从属性中获取
ggraph(g, "manual", x = V(g)$x, y = V(g)$y) +
# 添加边的可视化，使用geom_edge_link0函数
geom_edge_link0() +
# 添加饼图散点，表示节点属性"A"、"B"和"C"的比例
geom_scatterpie(cols = c("A", "B", "C"),
data = as_data_frame(g, "vertices"),
colour = NA, pie_scale = 2) +
coord_fixed() + # 设置坐标系为等比例缩放
theme_graph() +
theme(legend.position = "bottom")
案例二
# 生成一个包含9个岛屿、40个节点、连接概率为0.4、平均度数为15的网络图
g <- sample_islands(9, 40, 0.4, 15)
# 使用igraph包中的simplify函数简化网络图，去除重复边和自环
g <- igraph::simplify(g)
# 为每个节点添加名为"grp"的属性，属性值为重复的1到9，每个值重复40次
V(g)$grp <- as.character(rep(1:9, each = 40))
# 为每个节点添加名为"cat"的属性，属性值从"A"、"B"、"C"中随机采样得到，有放回
V(g)$cat <- sample(c("A", "B", "C"), vcount(g), replace = TRUE)
# 合并同一组内的节点，形成新的图g_clu，并使用"concat"方式合并节点属性
g_clu <- contract(g, V(g)$grp, vertex.attr.comb = "concat")
# 为新图g_clu的边添加名为"weight"的属性，所有边的权重设置为1
E(g_clu)$weight <- 1
# 使用simplify函数简化新图g_clu，对边的属性使用"sum"方式合并
g_clu <- simplify(g_clu, edge.attr.comb = "sum")
# 根据节点属性"cat"计算每个组内各个类别（"A"、"B"、"C"）的数量，分别添加为"A"、"B"、"C"的属性
V(g_clu)$A <- sapply(V(g_clu)$cat, function(x)
sum(x == "A"))
V(g_clu)$B <- sapply(V(g_clu)$cat, function(x)
sum(x == "B"))
V(g_clu)$C <- sapply(V(g_clu)$cat, function(x)
sum(x == "C"))
# 使用layout_with_stress函数计算节点的布局坐标
xy <- layout_with_stress(g_clu)
# 将计算得到的节点布局坐标分别赋值给节点属性"x"和"y"
V(g_clu)$x <- xy[, 1]
V(g_clu)$y <- xy[, 2]
# 使用ggraph函数绘制图形，使用"manual"布局，节点的x和y坐标从属性中获取
ggraph(g_clu, "manual", x = V(g_clu)$x, y = V(g_clu)$y) +
# 添加边的可视化，使用geom_edge_link0函数
geom_edge_link0() +
# 添加饼图散点，表示节点属性"A"、"B"和"C"的比例，填充颜色为白色，饼图比例尺度为3
geom_scatterpie(cols = c("A", "B", "C"),
data = as_data_frame(g_clu, "vertices"),
colour = "white", pie_scale = 3) +
scale_fill_npg() +
coord_fixed() + # 设置坐标系为等比例缩放
theme_graph() +
theme(legend.position = "bottom")
❝本节介绍到此结束，有需要学习个性化数据可视化的朋友，欢迎到小编的「淘宝店铺」 「R语言数据分析指南」购买「2023年度会员文档」同步更新中「售价149元」，内容主要包括各种「高分论文的图表分析复现以及一些个性化图表的绘制」均包含数据+代码；按照往年数据小编年产出约在150+以上
❞
购买后微信发小编订单截图即邀请进新的会员交流群，小编的文档为按年售卖，只包含当年度的「除系列课程外」的文档，有需要往年文档的朋友也可下单购买，需要了解更多信息的朋友欢迎交流咨询。
淘宝扫一扫

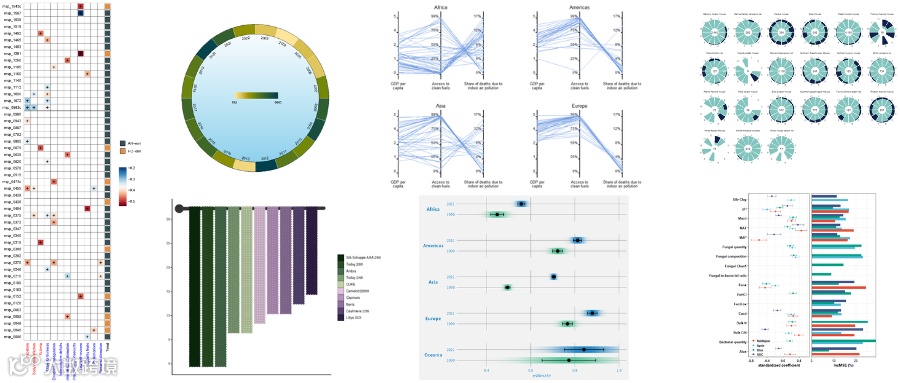

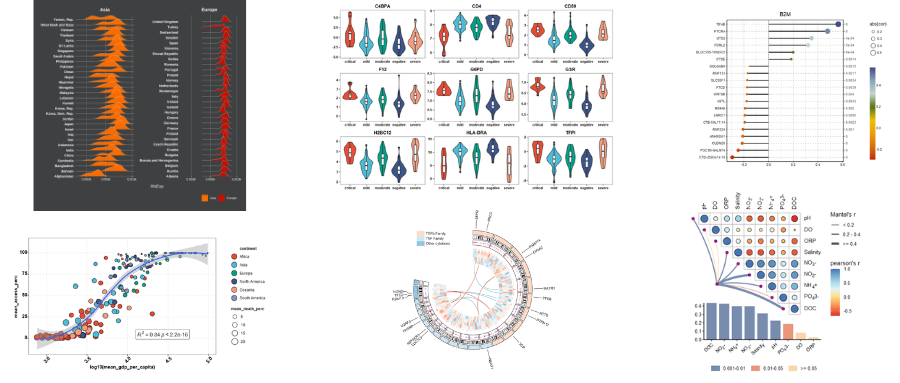

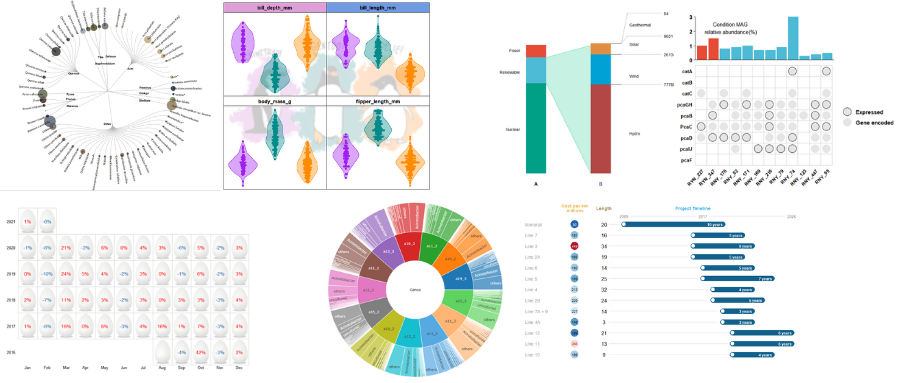

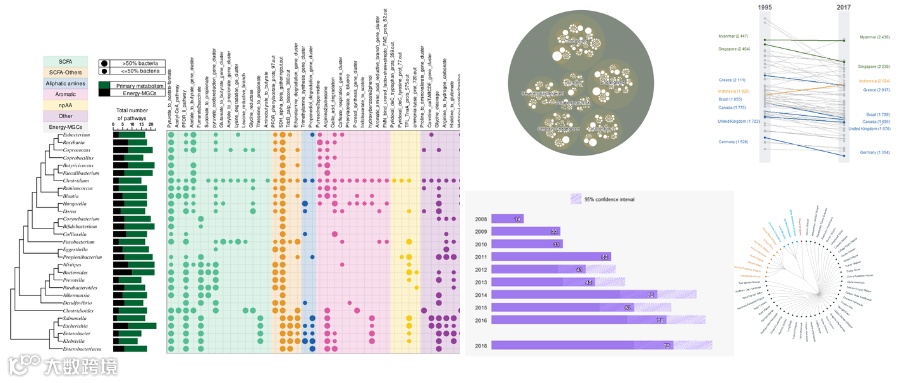

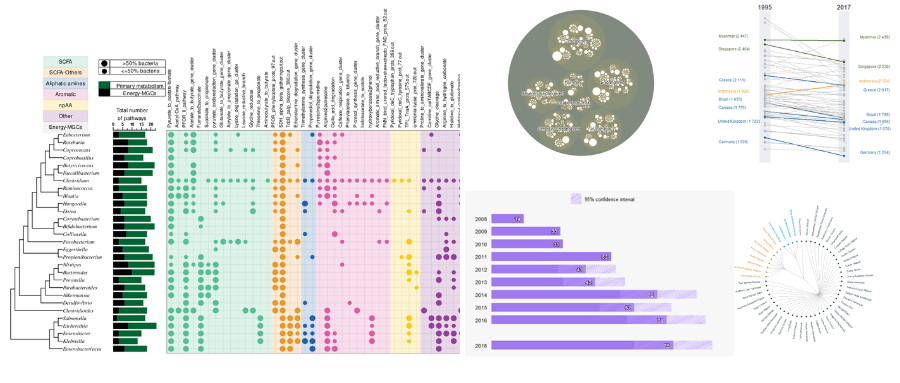

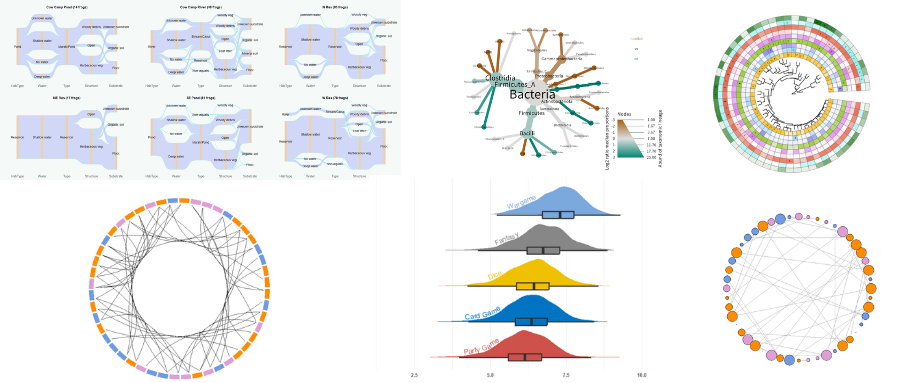

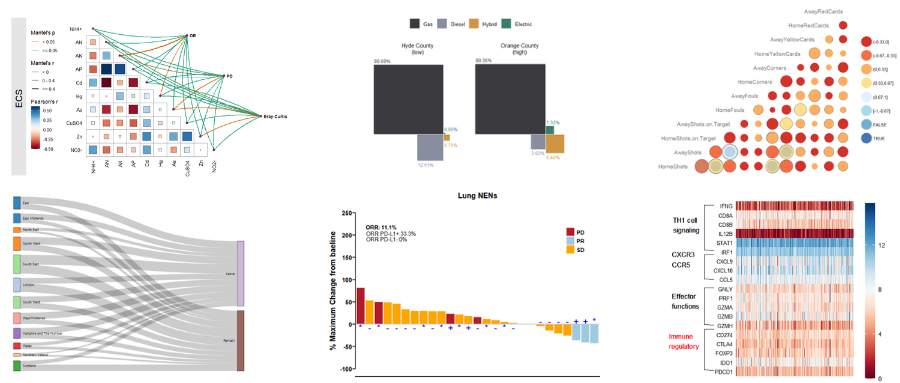

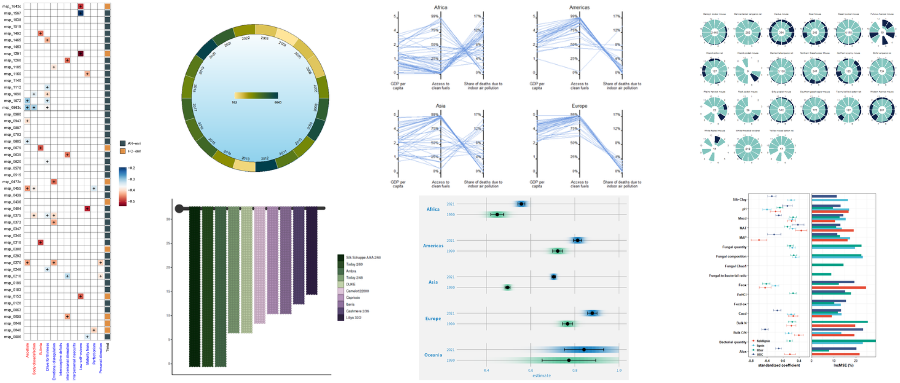

2023会员群案例展示
