加载R包
library(tidyverse)
library(camcorder)
library(RColorBrewer)
导入数据
scurvy <- read_csv('scurvy.csv')
pal <- RColorBrewer::brewer.pal(name = "Paired", n = 4)
定义函数
# 格式处理
clean_format <- function(column) {
column %>%
str_to_sentence() %>%
str_remove("_d6") %>%
str_replace_all("_", " ")
}
数据清洗
scurvy_long <- scurvy %>%
# 将指定列中的字符串解析为数字
mutate(across(gum_rot_d6:fit_for_duty_d6, parse_number)) %>%
# 将数据从宽格式转换为长格式
pivot_longer(gum_rot_d6:fit_for_duty_d6, names_to = "symptom", values_to = "severity") %>%
# 对处理和症状名称进行清洁和格式化
mutate(
treatment = clean_format(treatment) %>% fct_rev(),
symptom = clean_format(symptom) %>% fct_inorder(),
# 根据症状和严重程度设置颜色
symptom_col = if_else(symptom == "Fit for duty", if_else(severity == 0, "grey35", "grey85"), pal[severity + 1]),
treat_case = 2 - study_id %% 2) %>% # 计算治疗案例
rowwise() %>% # 对每一行应用以下变换
mutate(
# 根据治疗案例计算 x 坐标
x = case_when(
treat_case == 1 ~ list(c(as.numeric(symptom), as.numeric(symptom) + 1, as.numeric(symptom))),
treat_case == 2 ~ list(c(as.numeric(symptom), as.numeric(symptom) + 1, as.numeric(symptom) + 1))),
# 根据治疗案例计算 y 坐标
y = case_when(
treat_case == 1 ~ list(c(as.numeric(treatment) + 1, as.numeric(treatment) + 1, as.numeric(treatment))),
treat_case == 2 ~ list(c(as.numeric(treatment), as.numeric(treatment) + 1, as.numeric(treatment))))) %>%
ungroup() %>% # 取消行级分组
mutate(i = row_number()) # 为每一行添加一个行号
创建背景网格数据
rct <- expand.grid(x = 1:5 + 0.5, y = 1:6 + 0.5)

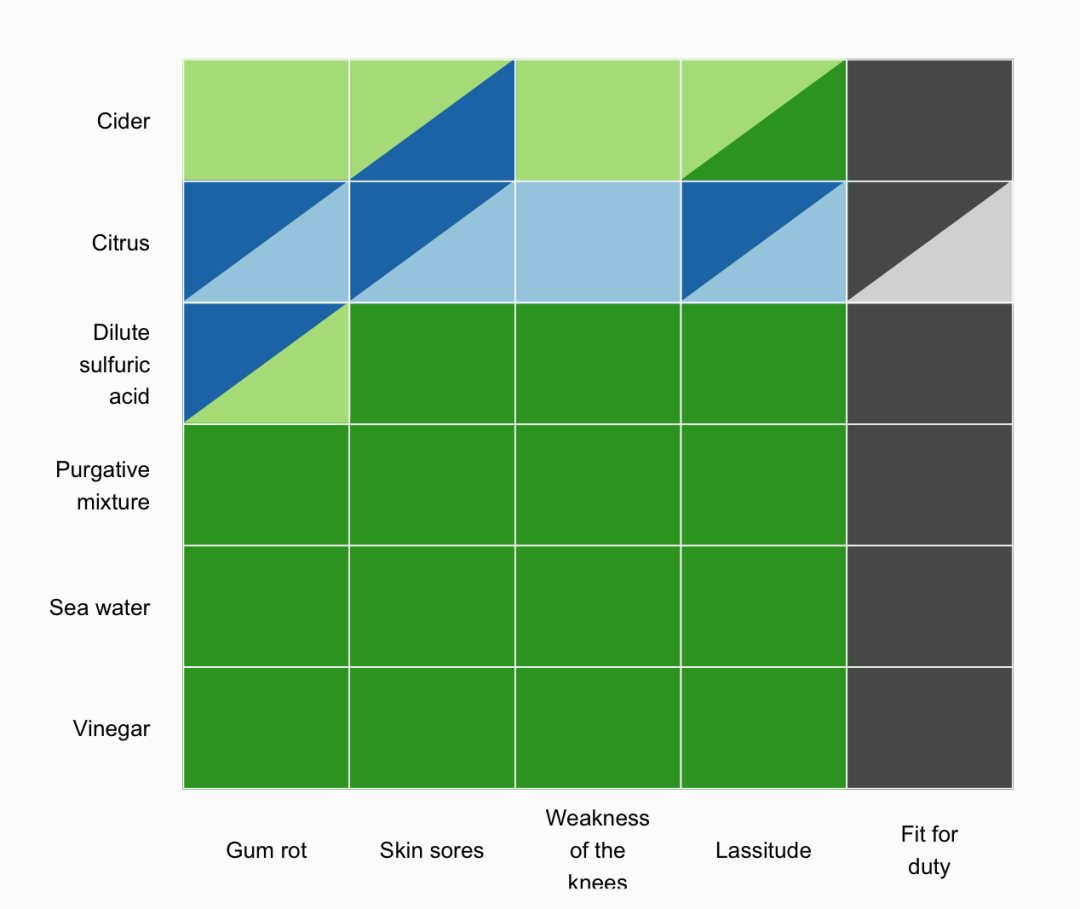

数据可视化
ggplot(scurvy_long %>% unnest(c(x, y))) +
# 绘制多边形，填充颜色和边框颜色根据症状颜色设置
geom_polygon(aes(x = x, y = y, fill = symptom_col, color = symptom_col, group = i)) +
geom_text(aes(x = as.numeric(symptom) + 0.5, y = 0.5, label = str_wrap(symptom, 10)), stat = "unique") +
geom_text(aes(x = 0.8, y = as.numeric(treatment) + 0.5, label = str_wrap(treatment, 10)), stat = "unique", hjust = 1) +
# 添加背景网格
geom_tile(data = rct, aes(x, y), fill = NA, color = "grey99", linewidth = 0.3) +
scale_x_continuous(limits = c(0.3, 6)) + # 设置 x 轴的范围
scale_fill_identity() + # 设置填充颜色和边框颜色
scale_color_identity() +
theme_void() +
theme(
plot.background = element_rect(fill = "grey99", color = NA),
plot.margin = margin(10, 10, 10, 10))
