专访 MPS “AI 三剑客”(上):如何打造强大的 AI 能源核心?

专访 MPS “AI 三剑客”(上):如何打造强大的 AI 能源核心? MPS芯源系统
2024-04-17
0
导读:如何提升AI算力?如何实现高效、低耗、稳定的AI供电?今天,MPS AI领域的专家来帮忙答疑解惑,并为大家分享MPS在AI应用中的市场定位与产品支撑!一起来围观本期精彩视频吧~

点击标题下「MPS芯源系统」可快速关注

随着生成式 AI 持续从实验室走入现实,2023 年也成为了 AI 发展史的一个转折点,活跃的开源环境和多模态模型一同推动了 AI 研究的进步。

那么,到底什么是 AI ?我们该如何提升 AI 的算力呢?今天,我们邀请到 MPS AI 领域的专家帮忙答疑解惑,并为大家分享 MPS 在 AI 应用中的市场定位与产品支撑!点击下方视频,一起来围观吧~


立即观看视频









AI算力提升,高能耗和难散热问题如何突破?







随着 AI 技术的广泛应用,从智能手机到自动驾驶汽车,从智能家居到工业自动化,AI 供电芯片的需求量正呈爆炸式增长。它不仅为 AI 系统提供稳定的电力供应,确保系统的正常运行,而且还肩负着节能减排、降低能耗的重任。

然而,算力需求的提升凸显出 AI 设备的能耗、散热等问题,这无疑给 AI 供电芯片带来了新的挑战,如何实现高效率、低功耗、持续稳定的供电成为了业界关注的焦点。







能耗“突飞猛进”:算力比拼加速,能耗日益攀升



算力核心设备由传统的 CPU 向 GPU 的转移,不仅提升了计算效率,更使得复杂的数据处理和深度学习模型得以实现。然而,高性能往往伴随着高能耗。在追求更快计算速度的同时,GPU 的能耗也在不断上升,给数据中心和服务器带来了巨大的能源压力。荷兰数据科学家 Alex de Vries 在专注能源研究的学术期刊《Joule》上发表的一项研究显示,按照当前趋势,到2027 年,整个人工智能行业每年将消耗 85 至 134 太瓦时的电力(1太瓦时=10亿千瓦时)。




散热“力不从心”:高性能AI芯片的烫手难题



高性能的AI芯片在运行过程中会产生大量热量,如果不能及时有效地散热,不仅会影响设备的稳定运行,还可能缩短其使用寿命,制约AI算力的进一步增长。未来,单颗高性能AI芯片的热设计功耗将突破1000W,达到了传统风冷散热的极限。因此,各大公司纷纷投入研发,探索更有效的散热解决方案,例如行业巨头们正在推进的液冷技术等。



可靠性“摇摆不定”:大模型训练,AI芯片一损俱损



AI 应用对芯片的性能与可靠性要求非常高。为了完成一个大模型的训练任务,通常需要几千张甚至几万张计算卡进行级联,提供充足的算力。如果有一张卡出了问题,那么整个大模型的训练都会受到影响。如何定位到失效的板卡也是非常费时费力的工作,严重影响训练的效率。




MPS AI电源解决方案的四大突破,助力化解上述难题


MPS 深耕计算领域多年,从笔记本、台式机到自动计算平台,再到数据中心服务器,与各大平台都有紧密的合作。随着传统数据中心通过集成AI技术来实现智能化升级,MPS 也在快速迭代电源方案,为行业和客户提供高品质、可靠的AI电源解决方案,适用于 AI 推理卡、训练卡、边缘计算设备、超算服务器等各类应用场景。

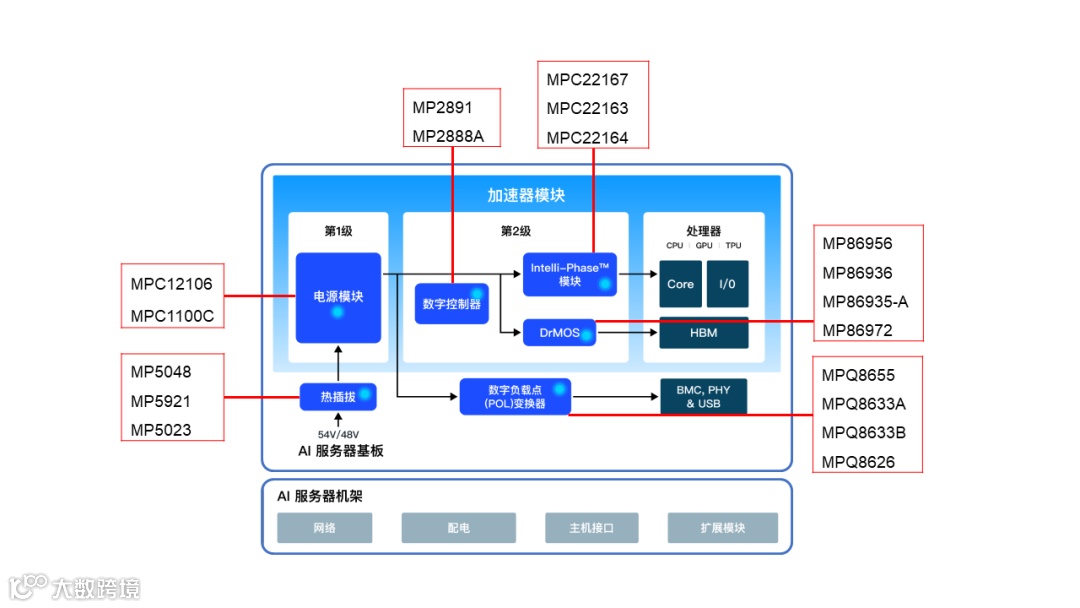

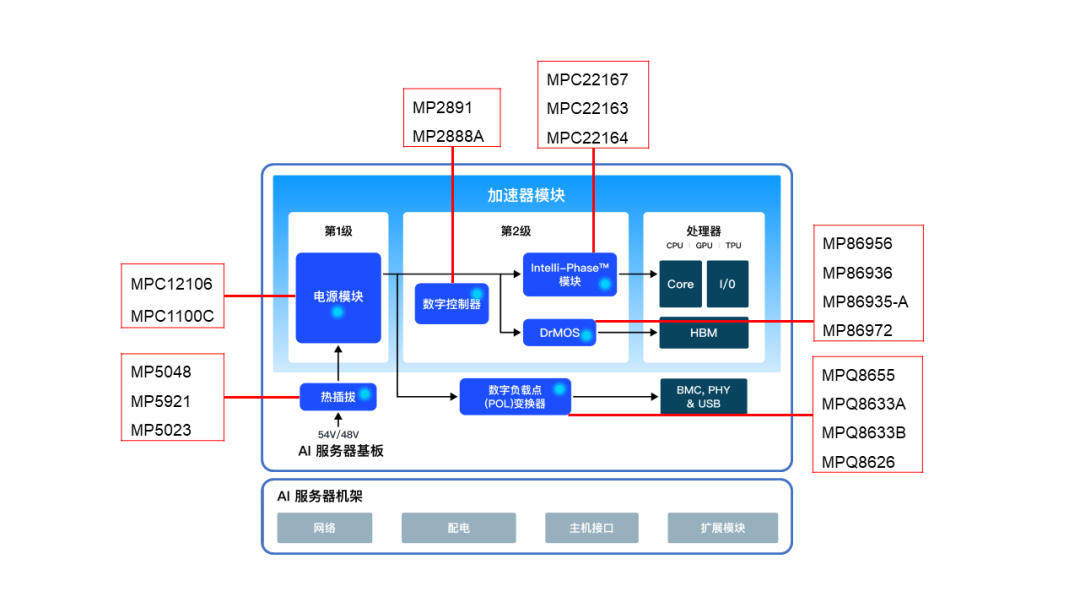

图1:MPS AI硬件电源解决方案

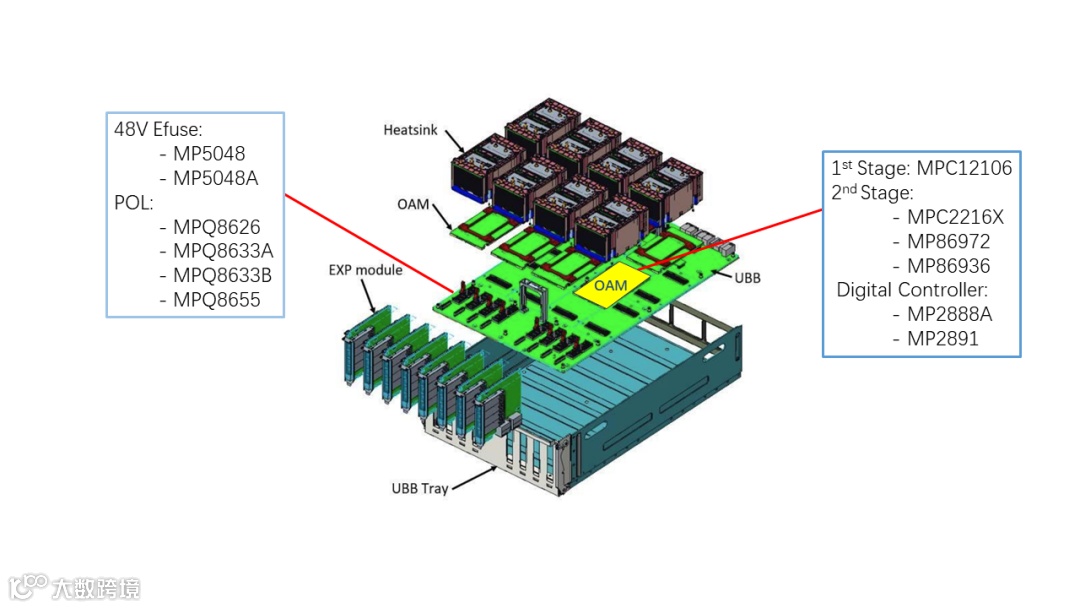

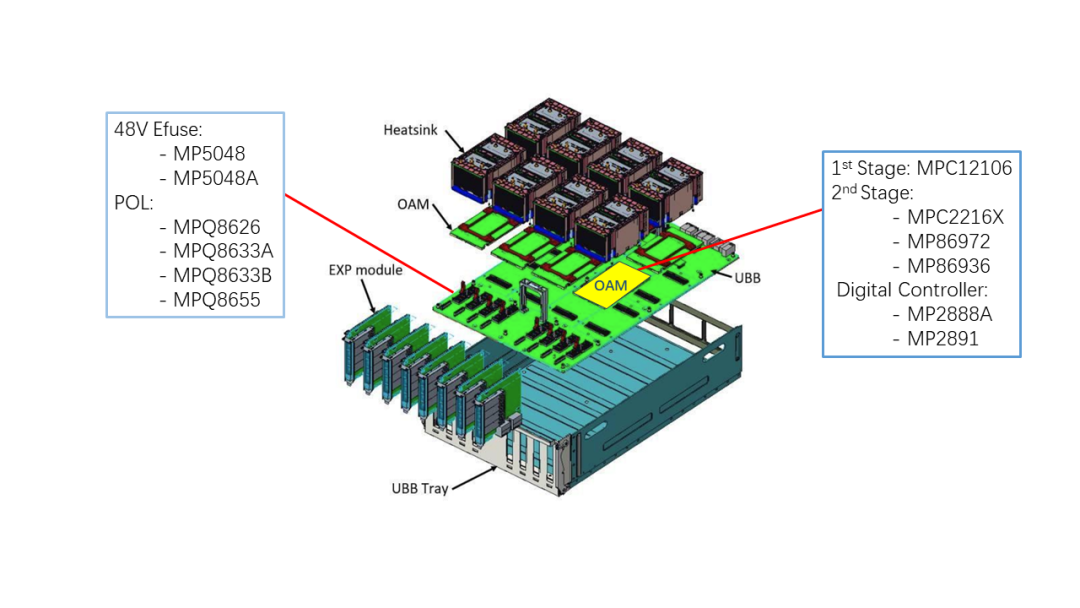

图2:MPS典型AI电源应用


突破一

体量更紧凑、功率密度更高、配电损耗更低
















MPS 的 AI 电源方案采用创新设计,体量更紧凑,配电损耗更低,使数据中心在给定机柜范围内的计算能力得以提升。

相比竞争对手的方案,MPS 的功率转换技术在主板上占用的空间更小,这样所有处理器能更紧密地结合为一体,在更小的空间内实现更强的计算能力。下图是 MPS 新型开放式框架电源模块 Intelli-Module™的3D 概念图,展现了高度集成的数字多相电源模块

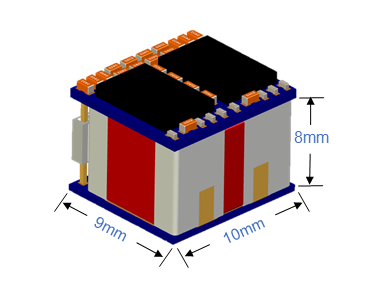

图3:高度集成的Intelli-Module™

MPS 专注改善数据中心的功率密度,因为数据中心面临着人工智能等新计算应用的更大功率需求。以创新手段提升功率密度意味着减小配电损耗,从而降低数据中心的总运营成本、单次计算输出的总成本以及碳排放。而机柜数量减少后,数据中心的物理占用空间也能最大限度地缩减。

130A、两相、非隔离式降压电源模块 MPC22167-130 是 MPS Intelli-Module™ 系列的最新产品,它将 DrMOS、电感和其他无源元件集成到单个封装中,不仅占位面积小,功率密度还提高了 2.5 倍。而且,它允许将多相稳压器(VR)放置在更靠近处理器的位置,从而减少了配电网络(PDN)的损耗(见图4)。

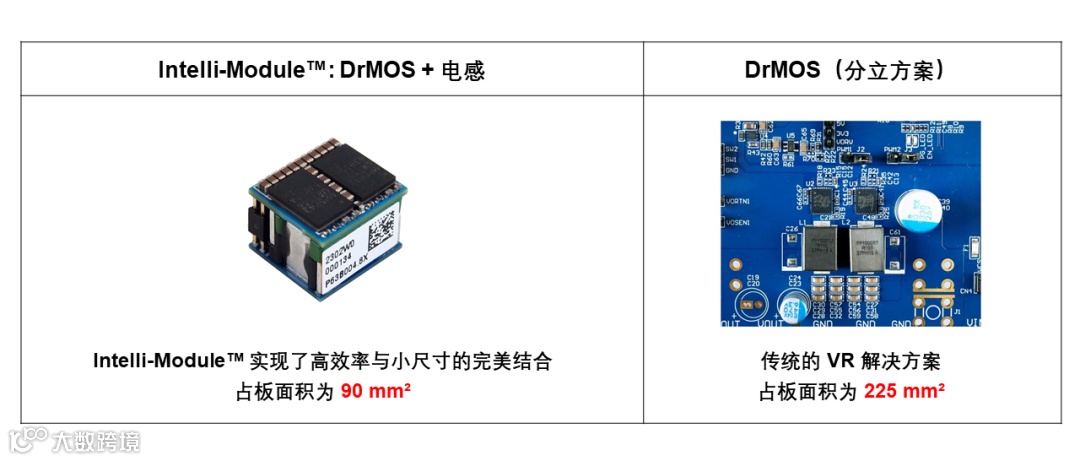

图4:Intelli-Module™ 与 DrMOS 的占板面积比较

多个 MPC22167-130 器件可与第一级电源模块配合使用,以支持端到端的电源解决方案,同时能够满足 AI 处理器的高功率要求。下图展示了采用 MPC22167-130 实现的参考设计示例。

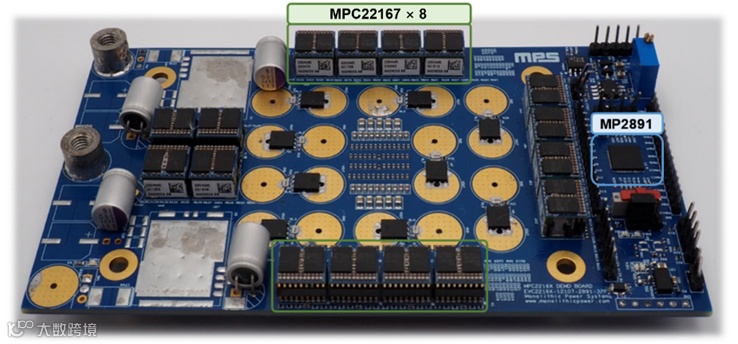

图5:具有 48V 输入和 0.8V 输出的 2000A OAM 外形规格参考设计

该参考设计可应用于 OAM 形态的 AI 处理器,它采用 MPC22167-130 支持 2000A 的最大输出电流 (IOUT),其中第二级方案的设计采用了 MPC22167-130 与 数字 16 相控制器 MP2891 的组合方案。

















突破二

电源转换效率更高、顶部散热设计兼容液冷
















为了解决高功率密度电源模块中的散热问题,MPS多管齐下:

一方面优化内部结构和器件设计,提升电源转换效率降低功,同时减少热量产生,确保设备稳定运行;

另一方面,将模块做成顶部散热,方便散热器的设计;

不仅如此,器件还能兼容液冷的应用,借助液冷增强服务器散热效果,从而进一步发挥电源的极致性能,使单机柜功率大幅提升。

图6:高度集成的Intelli-Module™

















突破三

严密的仿真计算、严格的出厂测试
















AI 芯片批量的一致性和可靠性是非常重要的,没有多年的经验积累和严格的市场检验,是磨砺不出好的 AI 电源的。

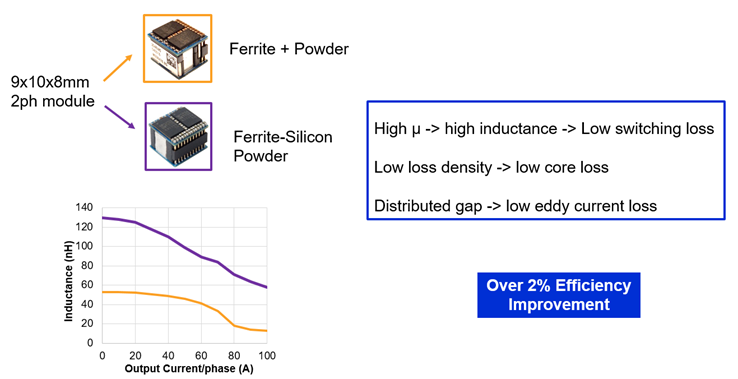

MPS 在设计阶段,会通过仿真和理论计算,确定所有器件的工作条件,从而选取合适的电子器件。采用高电流等级、高耐压的电子器件,内部电感为 MPS 专利设计,饱和电流高

而在研发阶段,MPS 则采用不同批次的模块产品进行可靠性实验,出厂前会逐项测试模块电气性能及参数,最后还会进行老化测试及前后参数对比分析。

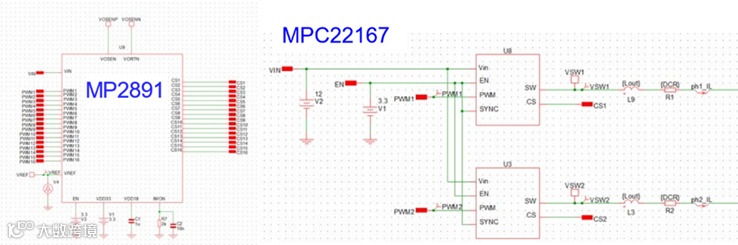

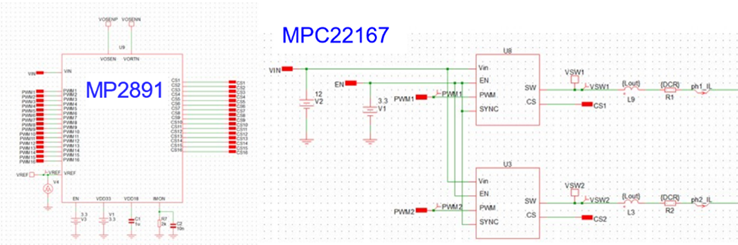

图7:MP2891 和MPC22167-130 的 SIMPLIS 模型

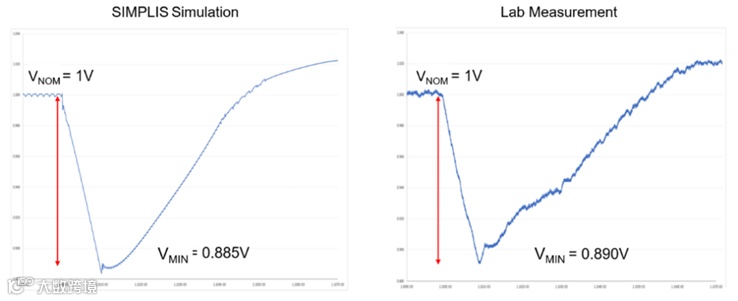

图8:SIMPLIS 仿真与实验室测量的比较,误差仅为 5mV

















突破四

实用的仿真工具、专业的技术支持、灵活的供应链管理
















MPS 能够提供很多好用的前期评估工具,如 PDN 仿真工具、仿真模型、灵活的 GUI 等,在前期和后期都能协助客户更方便地进行方案测试,确保精准落地。

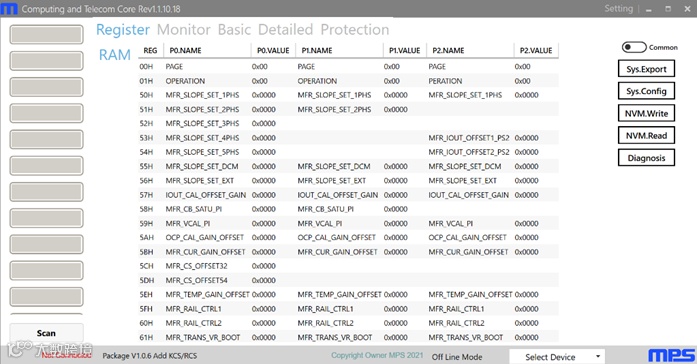

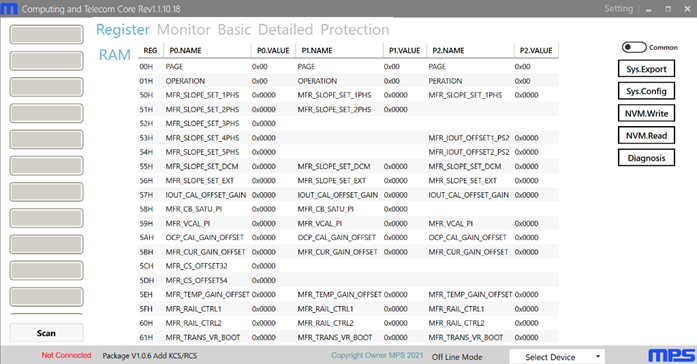

图9:由 MPS 支持的用户测试可视化界面(GUI)

同时,MPS 的工程师也将全程提供专业的技术支持,帮助客户及时解决实际应用中遇到的难题。

另外,MPS 采用供应链 multi-source 管理,提高供应链的灵活性和自主性,优化生产工艺,以保证充足的产能,支撑 AI 对芯片大规模用量的需求。


















MPS 电源方案,助力每一个人工智能(AI)硬件系统!

MPS 的 AI 电源解决方案提高了数据中心的计算能力创新型电源架构方法增大了每个机柜的功率密度,减小了服务器的配电损耗,在提升 AI 算力的同时有效降低能耗,从而助力节省能源和降低运行成本。

另外,兼容液冷应用的设计、芯片的一致性与可靠性保障、便捷好用的仿真工具、专业及时的技术支持、灵活自主的供应链等众多优势,也能够让客户在设计方案时更省时、更安心!
