❝最近交流群内有朋友询问桑基图绘制的问题，本节通过一篇文档使用ggsankeyfier包的官方案例数据来介绍一下绘制常见的几类桑基图。更多详细内容请参考R包官方文档，有需要学习R语言绘图的朋友可关注文末介绍购买小编的R绘图文档。购买前请咨询，零基础不要买。

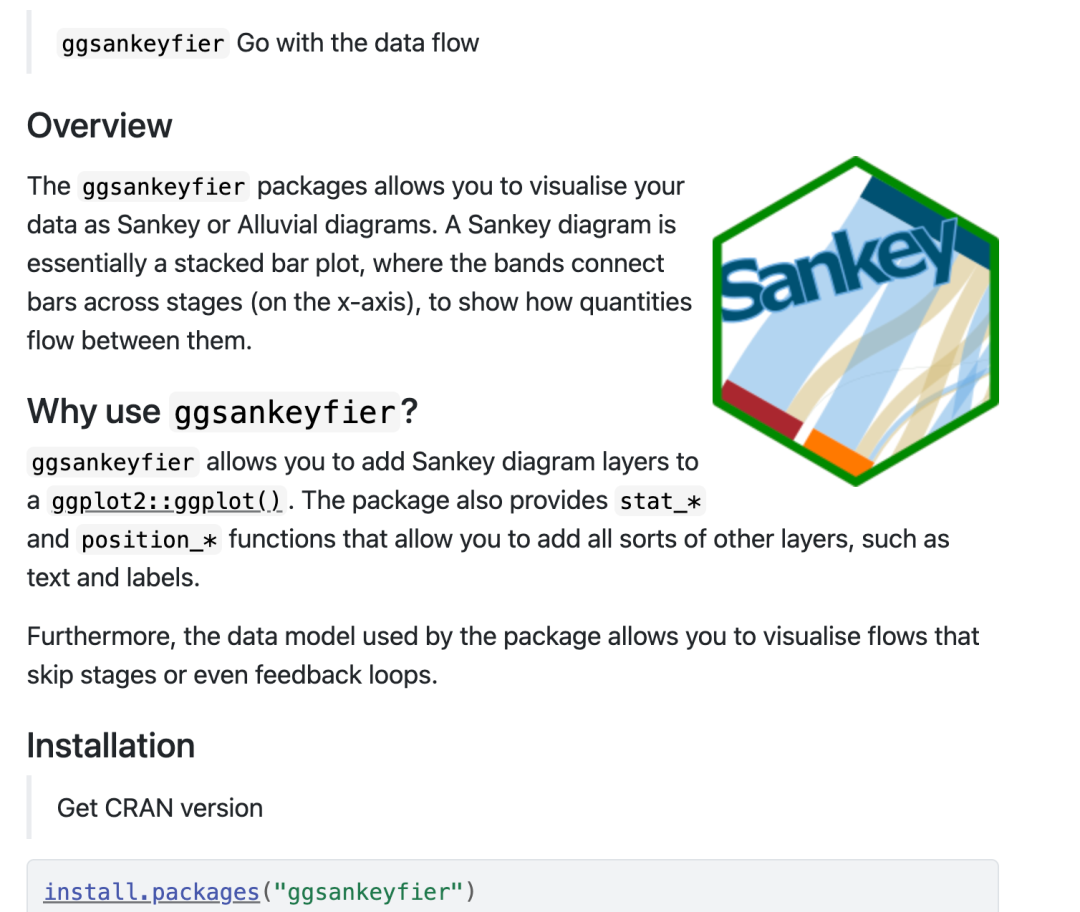

ggsankeyfier包官方文档
https://pepijn-devries.github.io/ggsankeyfier/
加载R包
library(RColorBrewer)
install.packages("ggsankeyfier")
library(ggsankeyfier)
library(tidyverse)
data("ecosystem_services") # 使用内部数据集

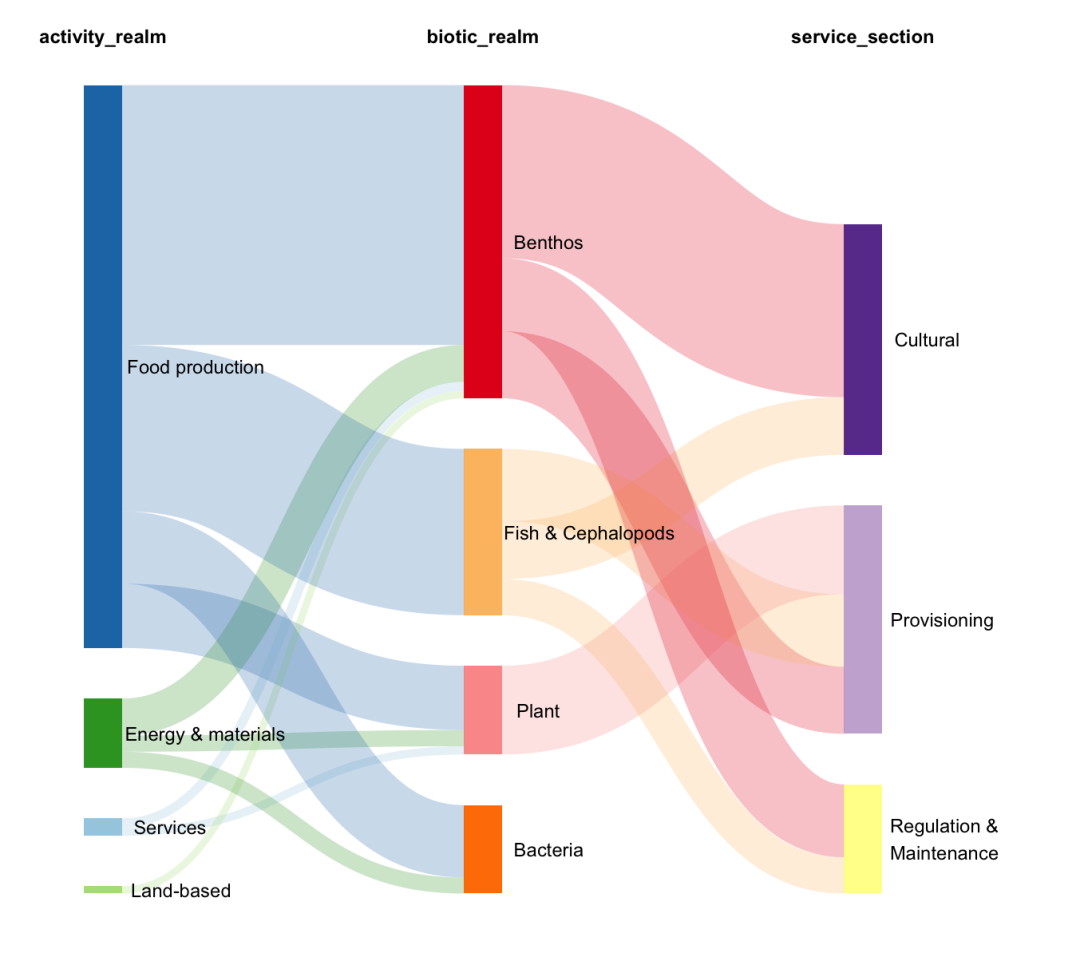

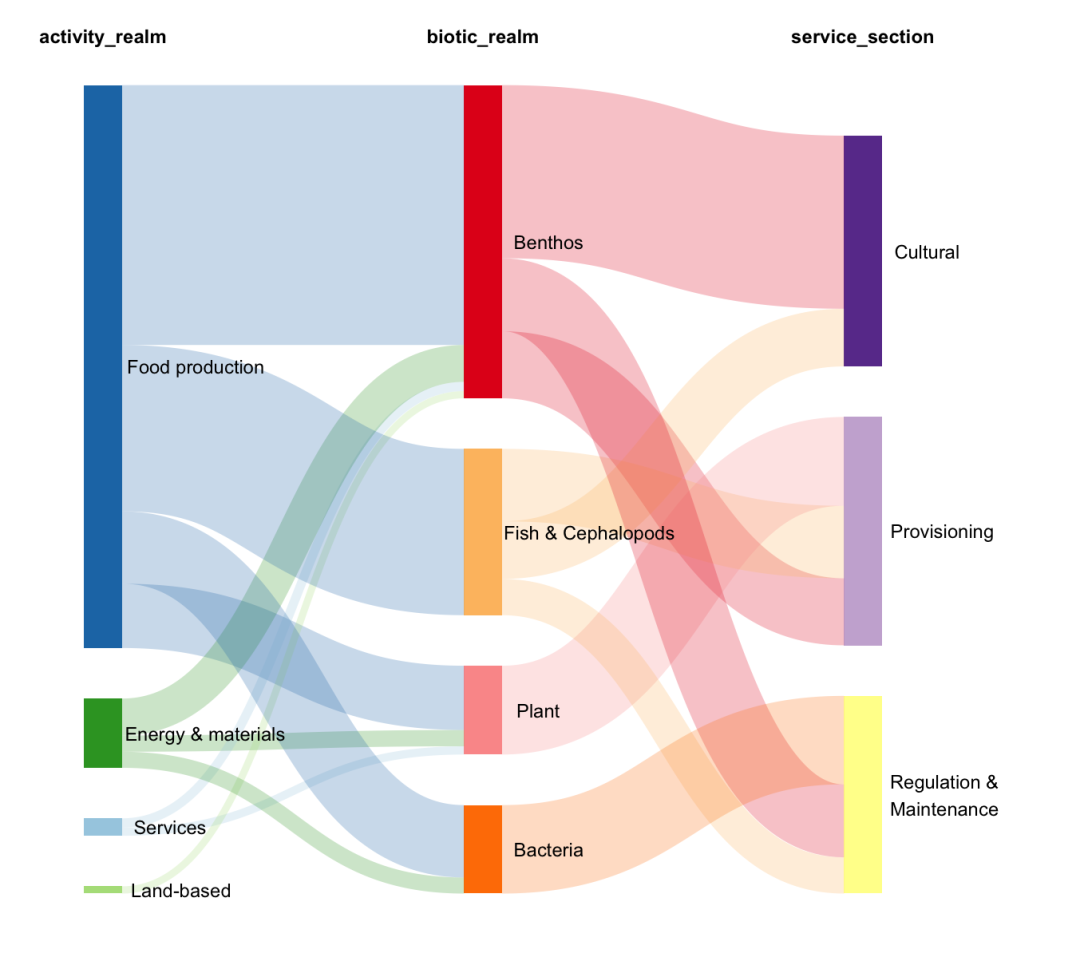

案例图-1
es_sub <- ecosystem_services |>
subset(RCSES > quantile(RCSES, 0.99)) %>%
# 转化格式
pivot_stages_longer(c("activity_realm", "biotic_realm","service_section"),
"RCSES")
RCSES edge_id connector node stage
<dbl> <int> <chr> <fct> <fct>
10.00816 1 from Services activity_realm
20.00816 1 to Plant biotic_realm
30.00910 2 from Services activity_realm
40.00910 2 to Benthos biotic_realm
50.0636 3 from Food production activity_realm
60.0636 3 to Plant biotic_realm
70.257 4 from Food production activity_realm
80.257 4 to Benthos biotic_realm
90.165 5 from Food production activity_realm
100.165 5 to Fish & Cephalopods biotic_realm
order = "ascending"表示升序，最大的分类展示在上部，v_space定义节点之间的间距
# 定义图形属性
pos <- position_sankey(order = "ascending",v_space = 0.05)
# 定义文本属性
pos_text <- position_sankey(order = "ascending",v_space = 0.05,
nudge_x = 0.1)
ggplot(es_sub,
aes(x = stage, y = RCSES, group = node,
connector = connector,
edge_id = edge_id)) +
# 绘制节点
geom_sankeynode(aes(fill = node),position = pos,show.legend = F) +
# 绘制边
geom_sankeyedge(aes(fill = node), position = pos,show.legend = F) +
# 添加文本
geom_text(aes(label = node), stat = "sankeynode",
position = pos_text, hjust = 0.1, cex = 3.5) +
scale_x_discrete(expand = expansion(add = c(0.2, 0.5)),
position = "top")+
# 定义节点填充色
scale_fill_brewer(palette = "Paired") +
theme_void()+
theme(plot.margin = margin(0.5,0.5,0.5,0.5,unit = "cm"),
axis.text.x=element_text(
color="black",face="bold",size=10))
案例图-2
该图主要展示如何将部分数据从第二组分类进行间断，通过head(34)将节点Bacteria与第三组分类的数据剔除，其余与上方代码一致。
es_sub <- ecosystem_services |>
subset(RCSES > quantile(RCSES, 0.99)) %>%
pivot_stages_longer(c("activity_realm", "biotic_realm","service_section"),
"RCSES") %>%
head(34)
pos <- position_sankey(order = "ascending",v_space = 0.05)
pos_text <- position_sankey(order = "ascending",v_space = 0.05,
nudge_x = 0.1)
p <- ggplot(es_sub,
aes(x = stage, y = RCSES, group = node, connector = connector,
edge_id = edge_id)) +
geom_sankeynode(aes(fill = node),position = pos,show.legend = F) +
geom_sankeyedge(aes(fill = node), position = pos,show.legend = F) +
geom_text(aes(label = node), stat = "sankeynode",
position = pos_text, hjust = 0.1, cex = 3.5) +
scale_x_discrete(expand = expansion(add = c(0.2, 0.5)),
position = "top")+
scale_fill_brewer(palette = "Paired") +
theme_void()+
theme(plot.margin = margin(0.5,0.5,0.5,0.5,unit = "cm"),
axis.text.x=element_text(
color="black",face="bold",size=10))
p

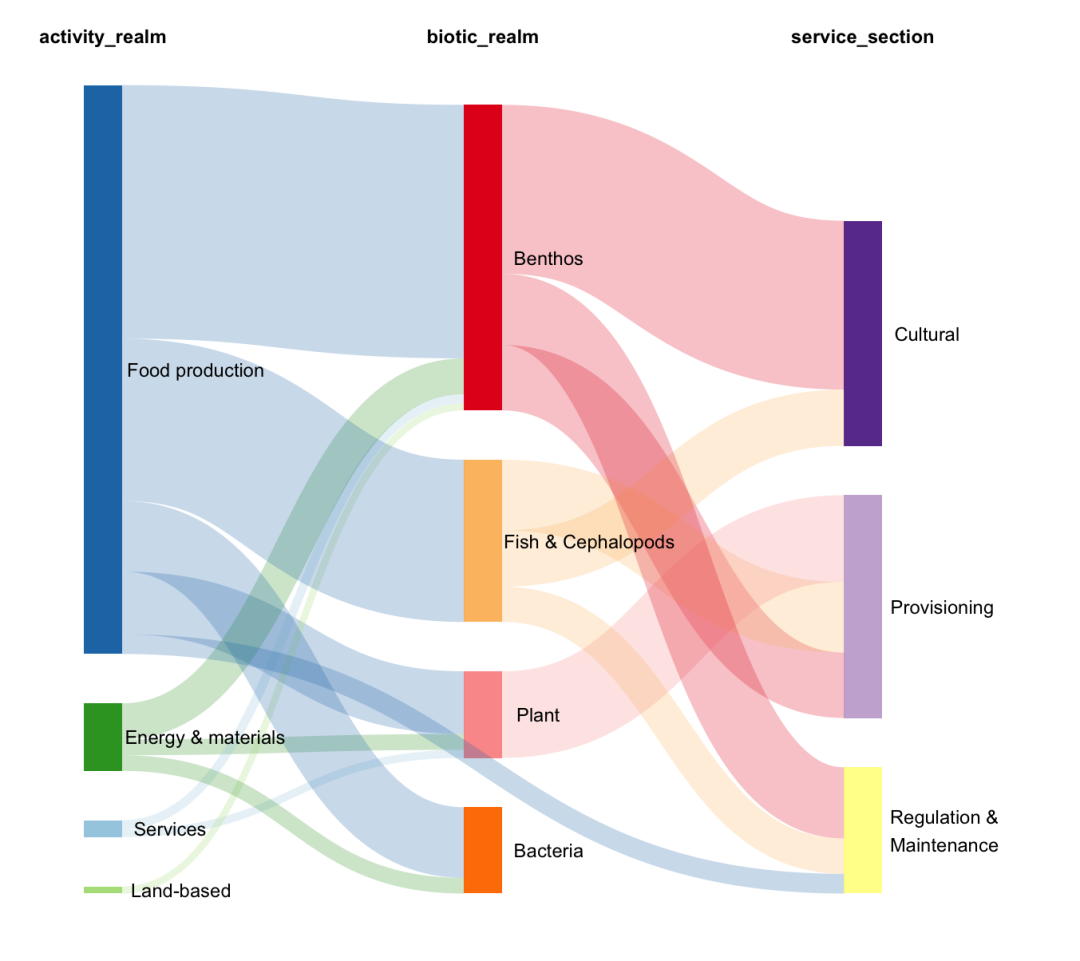

案例图-3
该图通过构建一份数据集通过%+%将其叠加在原图的基础上，可以看到节点"Food production"直接跨越第二组分类数据直接链接到第三组数据上。通过这种叠加数据的方式使得数据跨越变得异常简单。
es_subset_feedback <- es_sub |> rbind(
data.frame(
RCSES = 0.02,
edge_id = max(es_sub$edge_id) + 1,
connector = c("from", "to"),
node = c("Food production","Regulation &\nMaintenance"),
stage = c("activity_realm","service_section")
)) %>% as.data.frame()
p %+% es_subset_feedback
关注下方公众号下回更新不迷路
❝本节介绍到此结束，有需要学习R数据可视化的朋友欢迎到淘宝店铺：R语言数据分析指南，购买小编的R语言可视化文档，2025年购买将获取2025年更新的绘图内容，同时将赠送2024年的绘图文档内容。
更新的绘图内容包含数据+代码+注释文档+文档清单，小编只分享案例文档，不额外回答问题，无答疑服务，更新截止2025年12月31日结束，后续不在进行任何更新，零基础基础一般不推荐买。
案例特点
❝所选案例图绝大部份属于个性化分析图表，数据案例多来自已经发表的高分论文，并会汇总整理分享一些论文中公开的分析代码。
2025年起提供更加专业的html文档，更加的直观易学。文档累计上千人次购买拥有良好的社群交流体验，R代码结构清晰易懂.

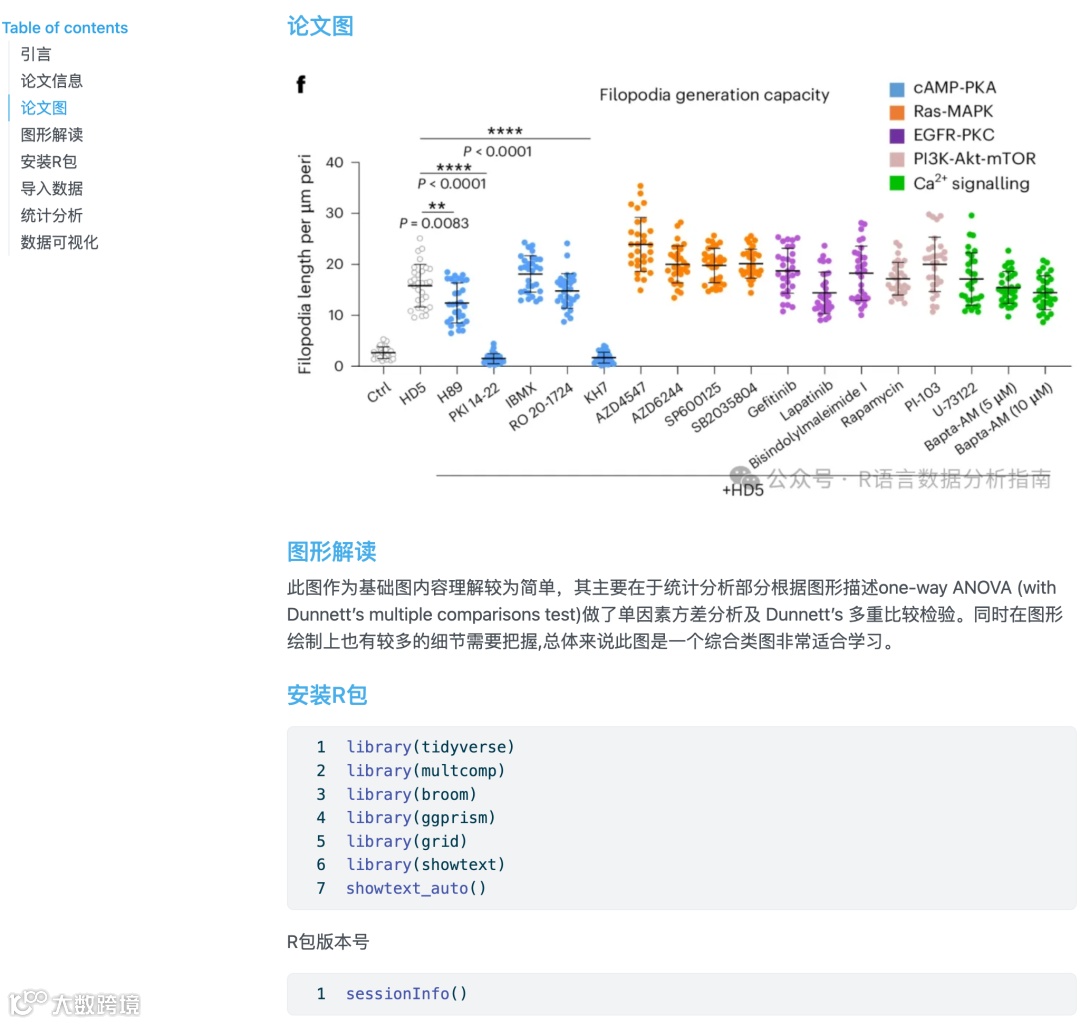

目录大纲展示
淘宝店铺

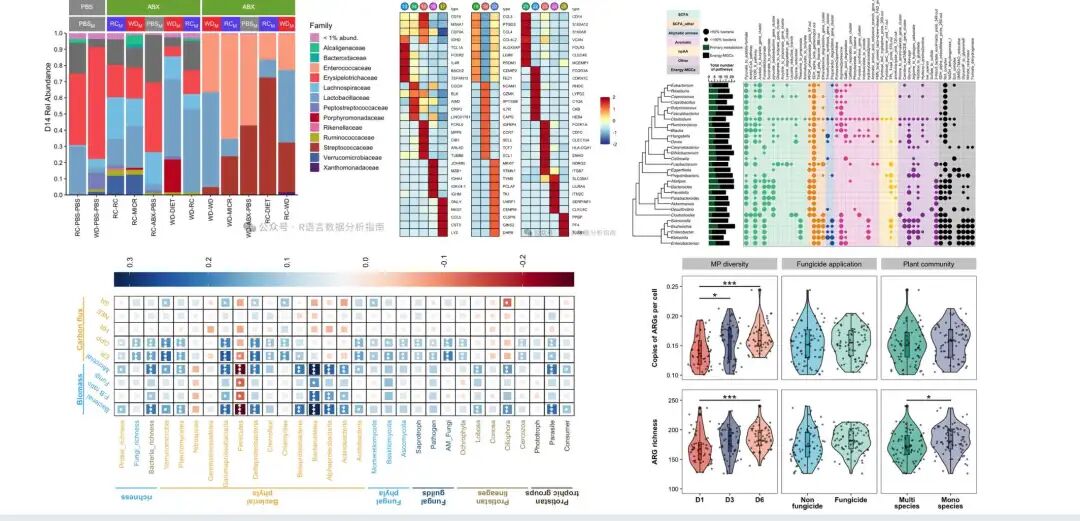

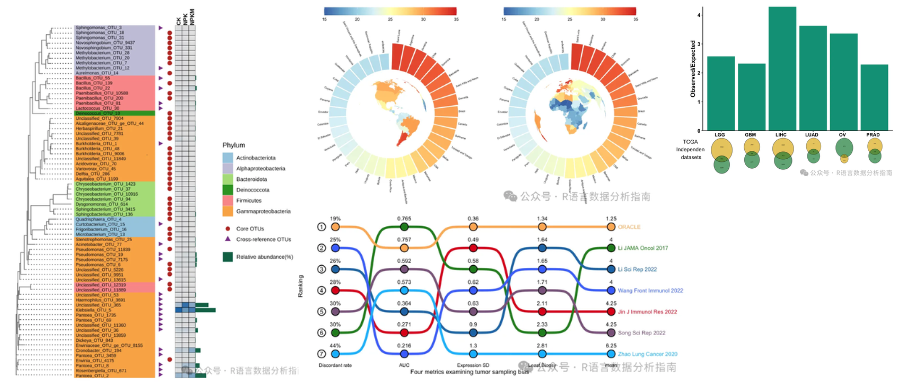

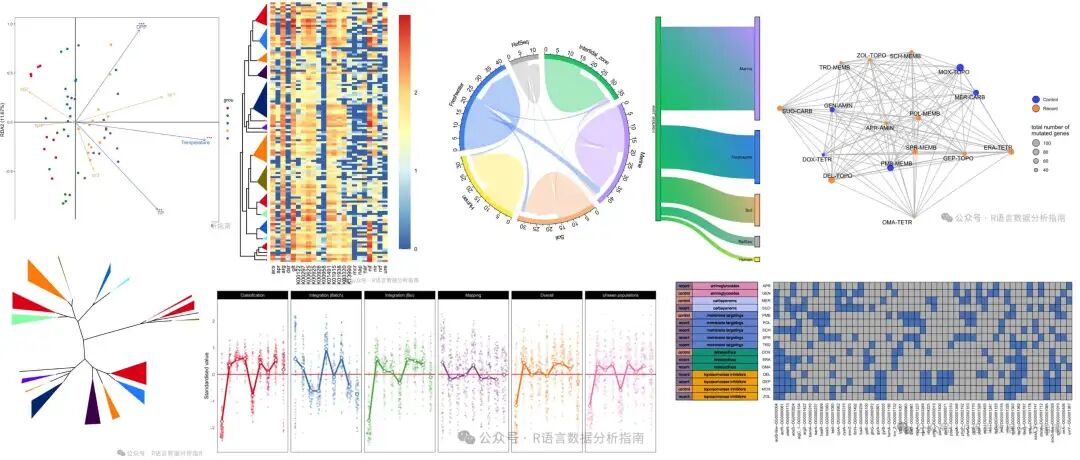

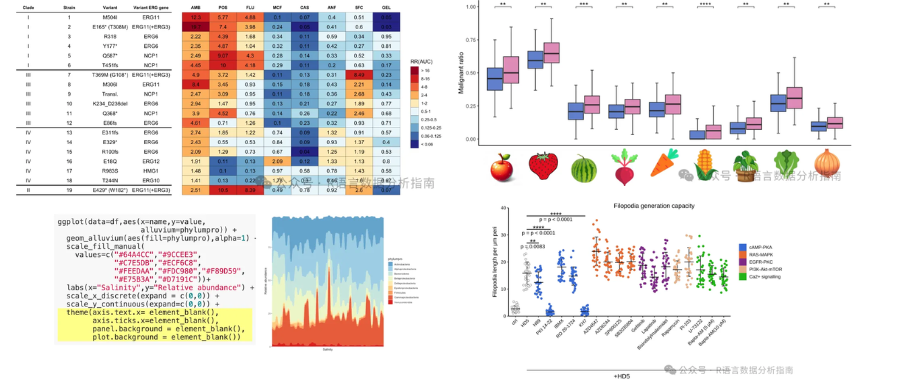

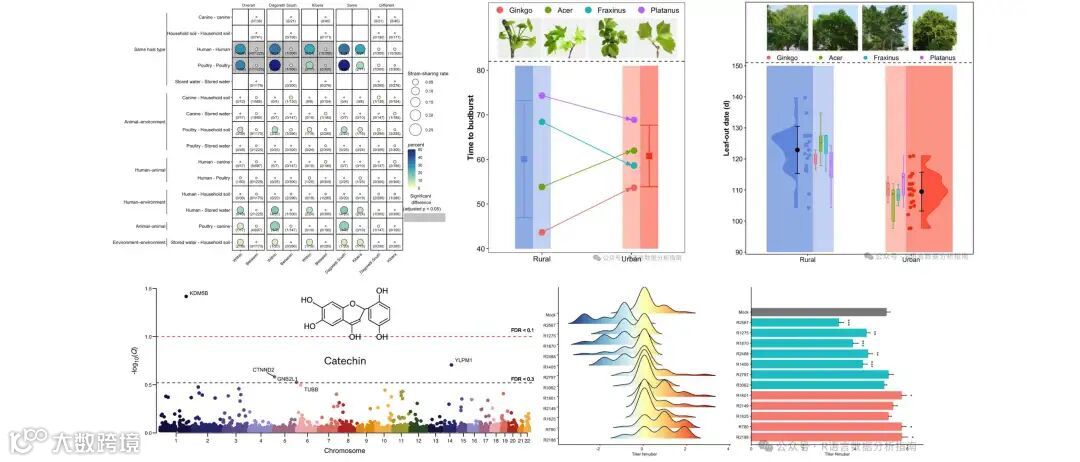

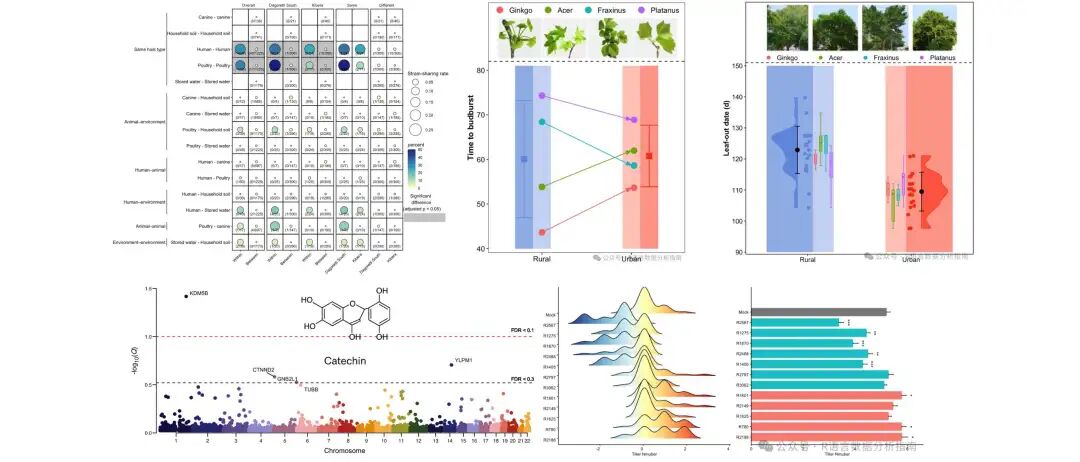

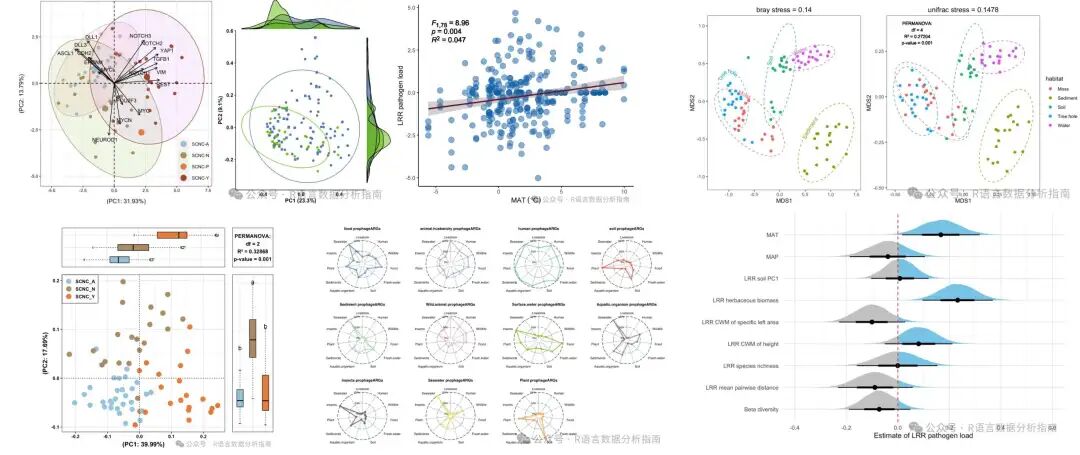

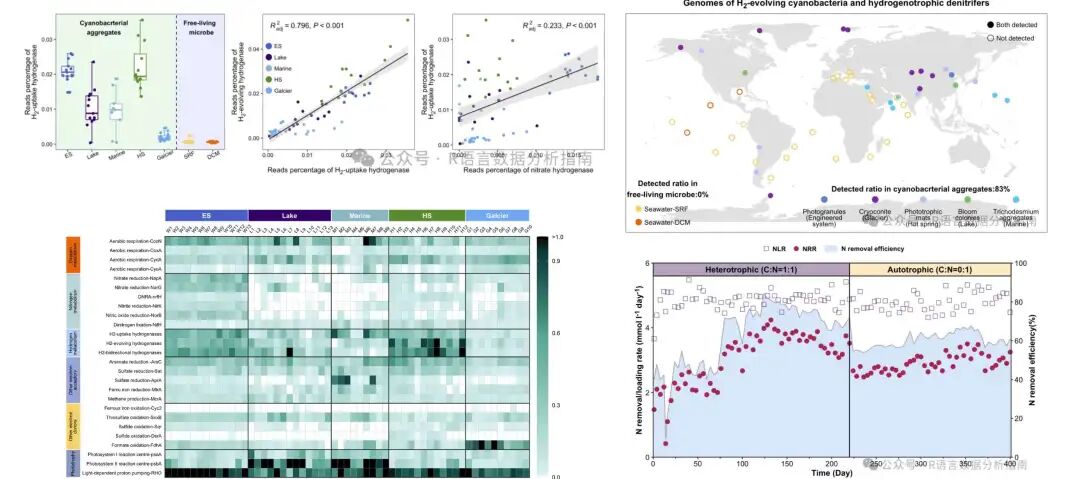

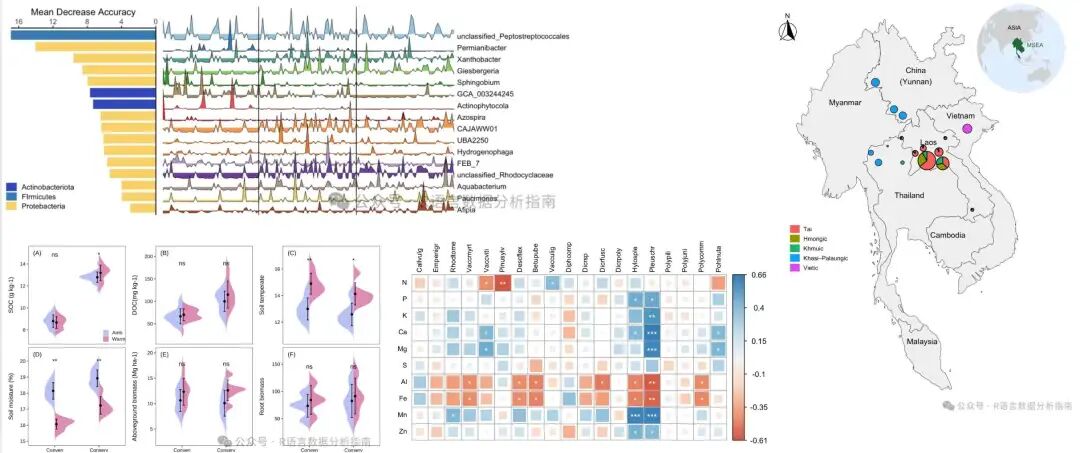

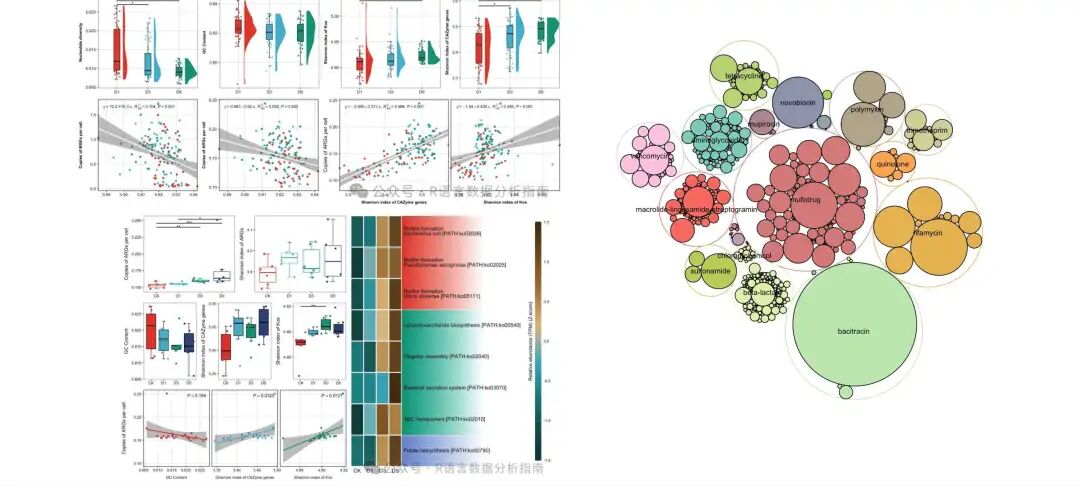

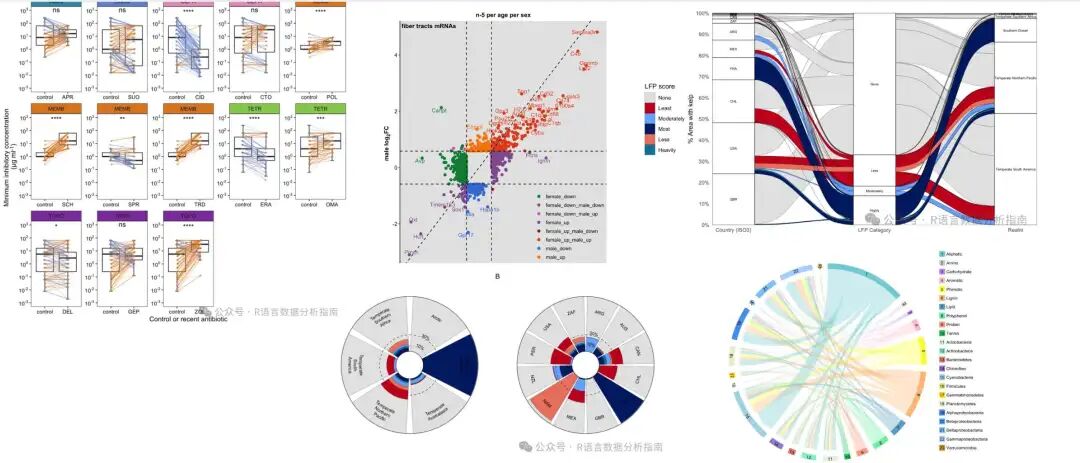

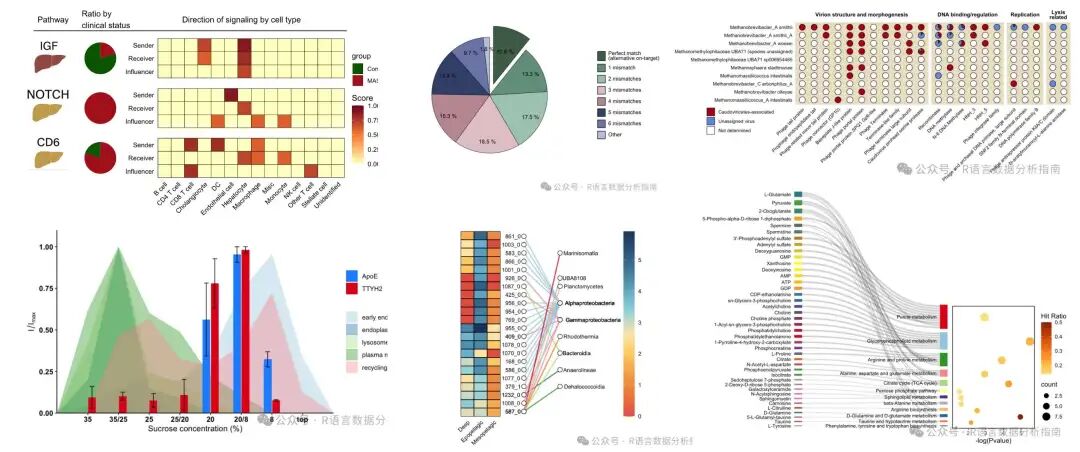

2025年更新案例图展示
)
