导读：本期知识分享的内容是通过国产数值计算通用软件利用矩阵分解法求解线性方程组，该软件为北京大学重庆大数据研究院数值计算实验室研发，是具有国产自主知识产权的科学计算通用软件。

以下文章来源于北京大学重庆大数据研究院

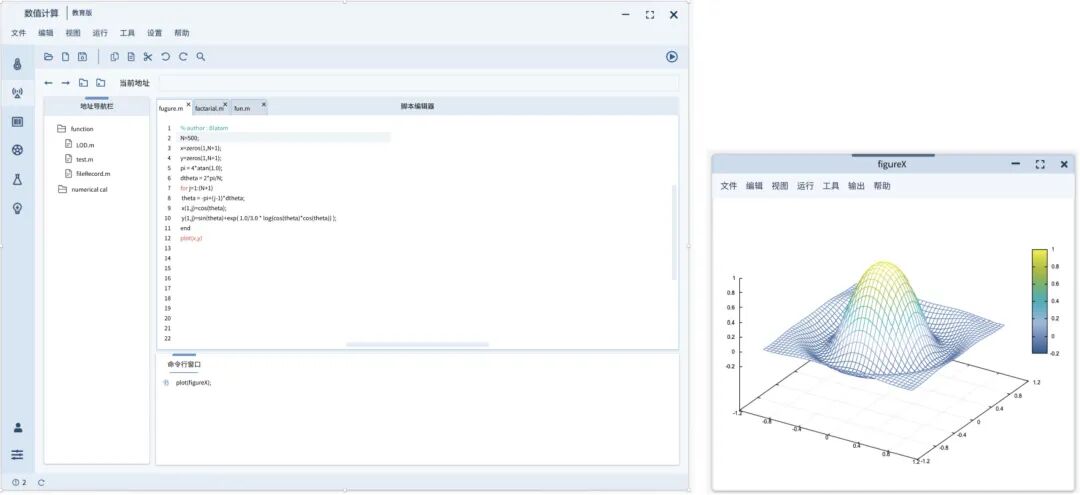

本期知识分享的内容是通过国产数值计算通用软件利用矩阵分解法求解线性方程组，该软件为北京大学重庆大数据研究院数值计算实验室研发，是具有国产自主知识产权的科学计算通用软件。软件提供科学计算、可视化、交互式程序设计的高科技计算环境，提供线性代数、偏微分方程数值解等数值分析、矩阵计算相关教学与科研的辅助工具。目前，数值计算实验室已与全国20余所重点高校合作，逐步开展教学工具与课程替换工作，并分阶段定向邀请各高校进行试用。

求解线性方程组是线性代数中的一个基本内容，在现实生活中，许多工程问题可以化简为线性方程组的求解问题。通过使用该数值计算软件来求解这类问题方便快捷，下面我们将用该软件分享求解线性方程组的思路。

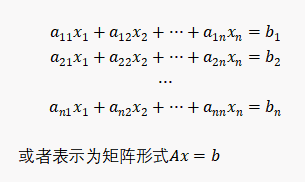

线性方程组的一般形式为：

利用矩阵分解来求解线性方程组，可以节省内存和计算时间，因此它也是在工程计算中最常用的技术。如何利用LU分解、楚列斯基（Cholesky）分解来求解线性方程组？

基础知识

1.1 LU分解

在线性代数中， LU分解(LU Factorization)是矩阵分解的一种，可以将一个矩阵分解为一个下三角矩阵和一个上三角矩阵的乘积（有时是它们和一个置换矩阵的乘积），即A=LU。LU分解主要应用在数值分析中，用来解线性方程组、求反矩阵或计算行列式。

>>help lu

LU 分解

X = lu(A) 将稠密矩阵 A 进行列主元 LU 分解，即 PA = LU。

U 的信息存储在 X 的对角和上三角部分,

L 的信息存储在 X 的下三角部分，对角线上的元素 1 省略。

P 的信息不储存。该语法会丢失 LU 分解的部分信息，一般不使用。

[L,U] = lu(A) 将稠密矩阵 A 分解为一个上三角矩阵 U 和一个经过置换的下三角矩阵 L，使得 A = L*U。

[L,U,P] = lu(A) 还返回一个置换矩阵 P，并满足 A = P'*L*U。在此语法中，L是单位下三角矩阵，U是上三角矩阵。

[L,U,P]= lu(A,outputForm) 以 outputForm 指定的格式返回 P。将outputForm 指定为 'vector' 会将 P 返回为一个置换向量，并满足

A(P,:) = L*U。

说明：分解完毕后的 L 和 U 的数据类型与 A 相同，P 的存储方式为 double（与 A 无关）。

（软件内帮助信息）

# 1.2 Cholesky分解

>>help chol

CHOL 分解

R = chol(A) 将对称正定矩阵 A 分解成满足 A = R'*R 的上三角 R。

如果 A 是非对称矩阵，则 chol 将矩阵视为对称矩阵，并且只使用

A 的对角线和上三角形。

（软件内帮助信息）

解题思路

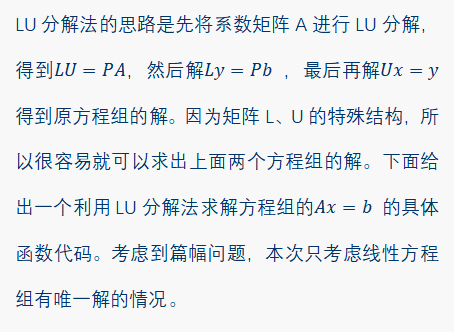

2.1 LU分解法

function x = LU_example(A, b)

r = rank(A);

[m,n] = size(A);

% LU分解

[L,U,P] = lu(A);

b = P*b;

x = zeros(m,1);

y = zeros(m,1);

y(1) = b(1);

if m > 1

for i = 2:m

y(i) = b(i) - L(i,1:i-1)*y(1:i-1);

end

x(r) = y(r)/U(r,r);

if r>1

for i=r-1:-1:1

x(i) = (y(i)-U(i,i+1:r)*x(i+1:r))/U(i,i);

end

（LU分解法代码）

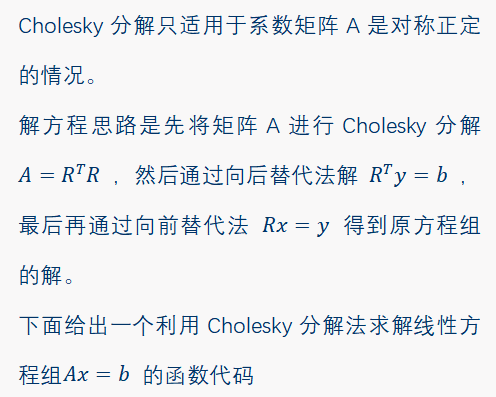

# 2.2 Cholesky分解法

function x = chol_example(A,b)

[n,n]=size(A);

% Cholesky 分解

R = chol(A);

x=zeros(n,1);

y=zeros(n,1);

y(1) = b(1)/R(1,1);

if n>1

for i=2:n

y(i) = (b(i)-R(1:i-1,i)'*y(1:i-1))/R(i,i);

end

x(n) = y(n)/R(n,n);

if n>1

for i=n-1:-1:1

x(i)=(y(i)-R(i,i+1:n)*x(i+1:n))/R(i,i);

end

（cholesky分解法代码）

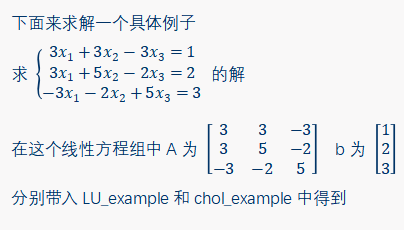

具体例子

>>A = [3 3 -3; 3 5 -2; -3 -2 5]

3x3 double matrix

3.0000 3.0000 -3.0000

3.0000 5.0000 -2.0000

-3.0000 -2.0000 5.0000

>>b = [1 2 3]'

3x1 double matrix

1.0000

2.0000

3.0000

>>x = LU_example(A,b)

3x1 double matrix

3.3333

-0.6667

2.3333

>>x = chol_example(A,b)

3x1 double matrix

3.3333

-0.6667

2.3333

（软件内输出结果）
