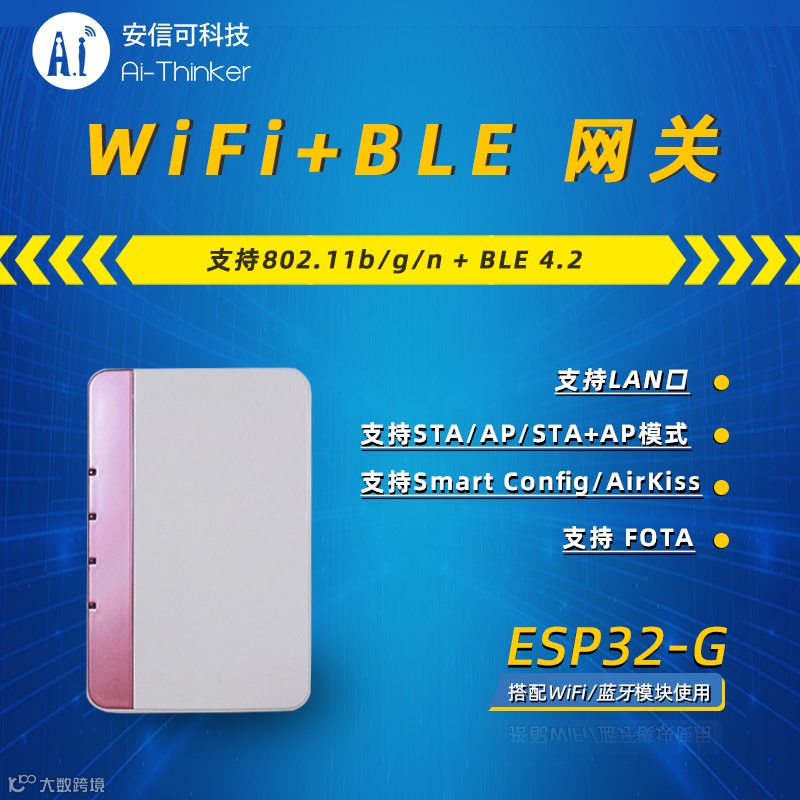

新品简介-ESP32-G网关
支持局域网WiFi功能802.11 b/g/n,自带一个LAN口；
采用低功耗双核32位CPU,主频240MHz,运算能力高达600DMIPS,内置520KB SRAM；
支持STA/AP/STA+AP工作模式；
支持Smart Config/AirKiss 一键配网；
支持FOTA（远程固件升级），内嵌Lwip和FreeRTOS;
支持Micro USB 5V供电或者电源适配器12V供电；
体积小巧，便捷灵活，简单易用，支持定制化。
2
产品参数
| 产品型号 |
ESP32-G |
| 产品尺寸 |
118mm*79mm*26mm（±0.2mm） |
| 天线形式 |
内置天线 |
| 频谱范围 |
WiFi频段：2412-2484MHz |
| 联网方式 |
以太网/WiFi |
| 供电范围 |
DC 5V/12V(建议12V,1A) |
| 功耗 |
小于1.5W |
| 接口 |
10/100M LAN口 |
| 工作温度 |
-20℃~85℃ |
| 存储环境 |
-40℃~85℃ |
| 指示灯 |
电源灯、LAN状态灯、WiFi状态灯和蓝牙状态灯 |
| 按键 |
硬件复位和恢复出厂设置按键 |
| 防护级别 |
IP66（标准配置只适合室内使用，若要室外使用，请更换成防水天线） |
| 外壳材质 | 塑胶外壳 |
| 应用场景 |
智能家居、智慧楼宇、智慧农业、安防监控等 |
3
产品外观

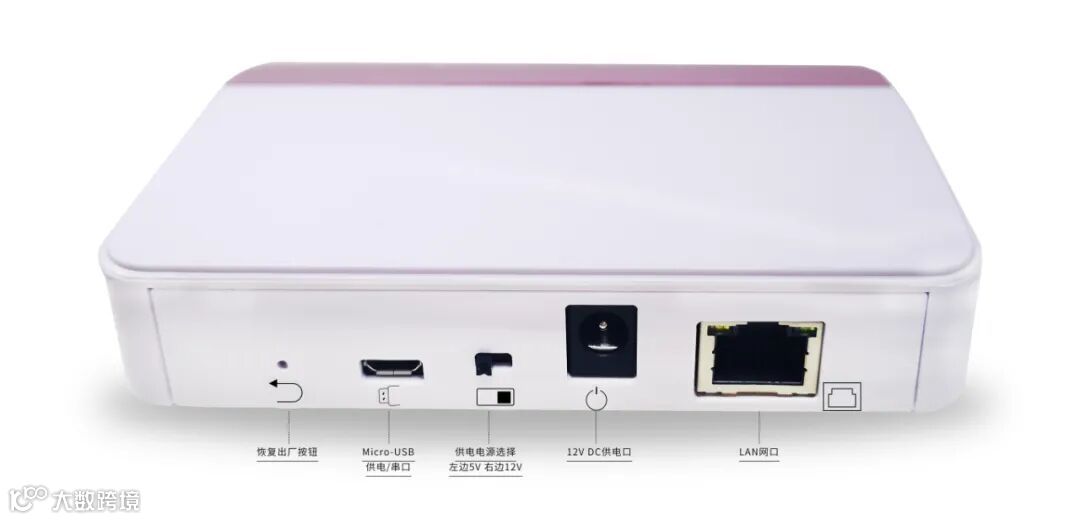

| 接口名称 |
接口描述 |
| LAN网口 |
接网线访问外网 |
| 12V DC供电口 |
接12V/1A |
| 供电电源选择 |
拨到左边为5V，拨到右边为12V |
| Micro USB接口 |
5V USB 供电口 |
| 恢复出厂设置 |
长按5s后网关恢复 |

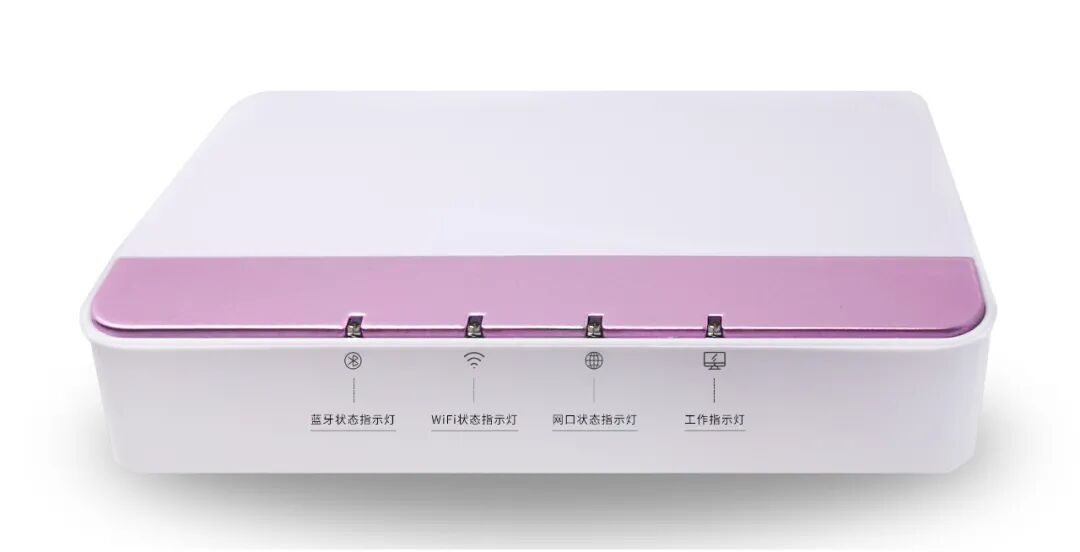

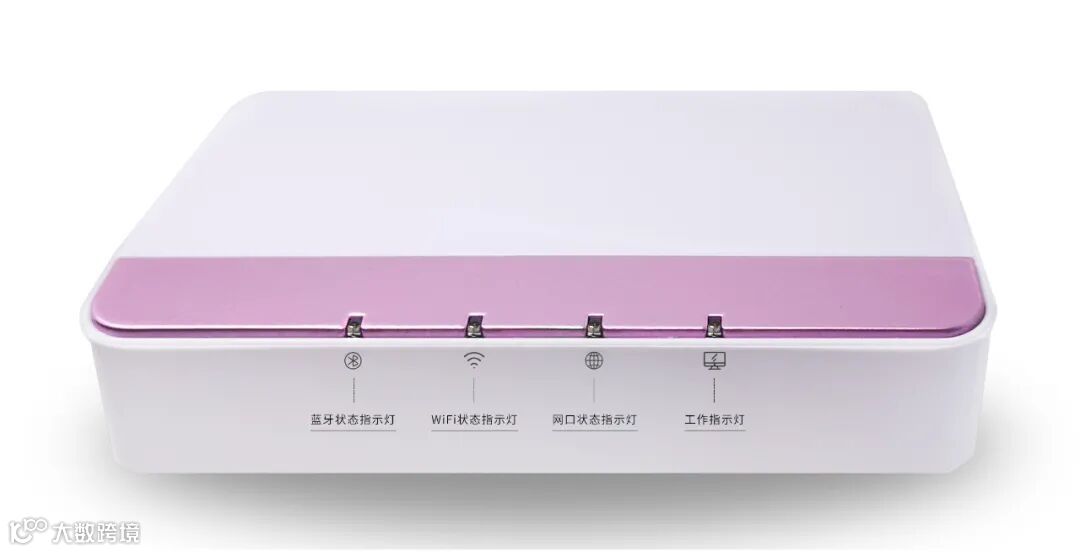

| 指示灯名称 |
指示灯描述 |
| 工作指示灯 |
网关正常供电时，指示灯常亮 |
| 网口状态指示灯 |
网口连接外网工作时，指示灯常亮 |
| WiFi状态指示灯 |
WiFi模式正常工作时，指示灯常亮 |
| 蓝牙状态指示灯 |
蓝牙模式正常工作时，指示灯常亮 |
FAQ
1.ESP32-G网关支持在WiFi模式和蓝牙模式下工作吗？
ESP32-G支持在两个模式下共存，蓝牙收发数据并通过WiFi连接传送至服务器。
2.ESP32-G可以搭配哪些模块使用呢？
蓝牙模式下可以与PB-01/02进行通讯（可参考CSDN教程）：
https://aithinker.blog.csdn.net/article/details/109839685
WiFi模式下支持安信可科技的标准WiFi协议模块，如ESP8266系列、ESP32系列、XW-01等（使用教程完善中）。
3.ESP32-G网关支持连接的终端设备最大数量是多少？
目前，ESP32-G在蓝牙模式下最多连接11个，在WiFi模式下最多连接8个。
4.如何上手使用ESP32-G网关？
如需了解ESP32-G在WiFi模式和蓝牙模式下分别如何进行工作，可前往官网下载产品规格书：https://docs.ai-thinker.com/blue_tooth_gateway
1
新品简介-PB-01/02
符合BLE 5.0的低功耗蓝牙模块，支持SIG MESH组网；
6路PWM输出；
芯片搭载ARM®CortexCortex™-M0 32位处理器，配备138KB SRAM;
支持设备之间进行对等星型网络通讯，采用蓝牙广播进行通讯，可保证多设备情况下相应及时；
亮度（占空比）调整范围5%~100%;
出厂默认冷色暖色占空比各50%;
带小夜灯功能；
带墙壁开关切换色温功能;
体积小巧，便捷灵活，简单易用，支持定制化。
2
产品参数
| 模块型号 |
PB-01/PB-02 |
| 尺寸 |
12.2*13.0*2.3/12.2*18.6*2.3（±0.2）mm |
| 封装 |
1.1mm间距SMD-20 |
| 天线形式 |
外接天线/板载天线 |
| 无线标准 |
蓝牙5.0 |
| 频率范围 |
2400~2483.5MHz |
| 最大发射 功率 |
最大值10dBm |
| 接收 灵敏度 |
-93±2dBm |
| 接口 |
GPIO/PWM/SPI/ADC |
| 传输距离 |
100m，空旷环境下 |
| 最大 连接数 |
300个（Mesh组网连接） |
| 工作温度 |
-40℃~85℃ |
| 存储环境 |
-40℃~125℃，＜90%RH |
| 供电范围 |
供电电压 2.7V ~ 3.6V,供电电流≥50mA |
| 功耗 |
深度睡眠模式：0.7uA（IO 口唤醒） |
| 休眠模式：2uA（RTC 唤醒） | |
| RX 模式：7mA | |
| TX（10dBm）：25mA | |
| 认证 |
FCC*/CE*/SRRC/RoHS/REACH* |
(注：标注*的认证正在申请中，您可关注官网了解最新动态)
3
引脚功能
| 脚序 |
名称 |
功能说明 |
| 1 |
P34 |
GPIO34，所有功能均可配置 *注：不支持中断功能和 ADC 功能 |
| 2 |
P00 | GPIO00，所有功能均可配置/ JTAG_TDO *注：不支持 ADC 功能 |
| 3 |
P01 | GPIO01，所有功能均可配置/ JTAG_TDI *注：不支持 ADC 功能 |
| 4 |
P02 | GPIO02，所有功能均可配置/ JTAG_TMS *注：不支持 ADC 功能 |
| 5 |
P03 | GPIO03，所有功能均可配置/ JTAG_TCK *注：不支持 ADC 功能 |
| 6 |
TM | 烧录模式选择，此引脚高电平上拉，开机启动进入烧录模式 |
| 7 |
TXD | 串口 URAT_TXD |
| 8 |
RXD | 串口 URAT_RXD |
| 9 |
GND | 接地 |
| 10 |
3V3 | 电源供电，典型值 3.3V |
| 11 |
P15 | GPIO15，所有功能均可配置/ AIO<4> |
| 12 | P14 | GPIO14，所有功能均可配置/ AIO<3> |
| 13 | P31 | GPIO31，所有功能均可配置 *注：不支持中断功能和 ADC 功能 |
| 14 |
SW2 | GPIO25，所有功能均可配置/测试模式启动配置[1]，此引脚 高电平上拉，开机启动进入测试模式 |
| 15 |
SW1 | GPIO24，所有功能均可配置/测试模式启动配置[0] |
| 16 |
P23 | GPIO23，所有功能均可配置 *注：不支持中断功能和 ADC 功能 |
| 17 |
P18 | GPIO18，所有功能均可配置/ AIO <7> / PGA 差分正输入 *注：不支持中断功能 |
| 18 |
P20 | GPIO20，所有功能均可配置/ AIO <9> /麦克风偏置输出 *注：不支持中断功能 |
| 19 | RST | 复位引脚 |
| 20 |
ANT | 天线接口 |
4
使用说明
规格书下载：
Github/CSDN开发教程及例程：
样品购买
复制淘宝链接在浏览器中打开：https://m.tb.cn/h.4UNWvgZ?sm=934c85
复制淘宝链接在浏览器中打开：https://m.tb.cn/h.4f4XpK5?sm=8649a5
复制淘宝链接在浏览器中打开：https://m.tb.cn/h.4fBFnkj?sm=de4603
