导读：随着国内AI智能音响的崛起 “天猫精灵” 音响已随处可见站立于AI时代的风口如何让我们的用户把产品更快地接入


随着国内AI智能音响的崛起

 “天猫精灵” 音响已随处可见
站立于AI时代的风口

如何让我们的用户把产品更快地接入天猫精灵

正是我们团队所思考的

于是乎

“安信可一体化IDE环境 1.5 版本”

横空出世！


1

前言

当我们日复一日的“搬砖”的时候，你是否曾想过提升一下开发效率？如果这时有一个成熟的 IoT智能家居项目模板摆在你的面前，你还会选择自己搭架构吗？



我们的开发者们在开发新项目时最大的痛点——架构工程，搭建出一个好的架构并非易事，很多人都经历过从入门到放弃的过程。这些痛点和需求，都被我们一一记录下来，我们现在也终于做出来了这样的工程模板，并推出新版安信可 IDE 1.5版本！


你不需要再麻木 Copy 原有旧项目的代码，只需改动少量代码就能得到想要的效果，你会发现开发新项目其实是一件很快乐的事。


该版本的更多模板，我们会在后续逐步更新！



 提供上云模板



 快速二次开发

1

支持 ESP8266的NONOS 2.0 和 3.0 版本二次开发； 支持 ESP32 的 IDF 框架开发，支持 ESP32-CAM;

2

支持开发板二次开发；提供支持天猫精灵IoT平台/阿里物联网平台/阿里飞燕/百度天工/腾讯物联开发平台模板SDK接入；

3

提供多种多样的demo项目，使开发者快速开发使用自己的业务；

4

SDK资源开发包使用 Git 管理，用户可自行更新。

2

下载SDK



对于如何在windows上实现搭建 IDE 1.5 的教程，请点击阅读原文参考阅读搭建篇；


2.1 下载阿里飞燕SDK：

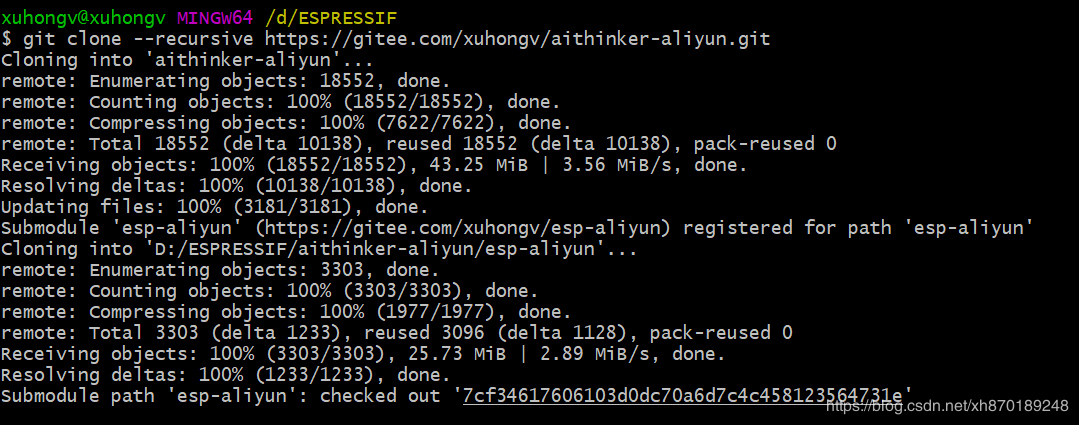

git clone --recursive https://gitee.com/xuhongv/aithinker-aliyun.git


2.2 导入阿里飞燕SDK：

  1. 点击C/C++分支，选择 Existing Code as MakeFile Project 工程;

  2. 复制刚刚下载的文件夹路径，import --> Cross Gcc , 并且去掉对应的 C++ 勾勾；

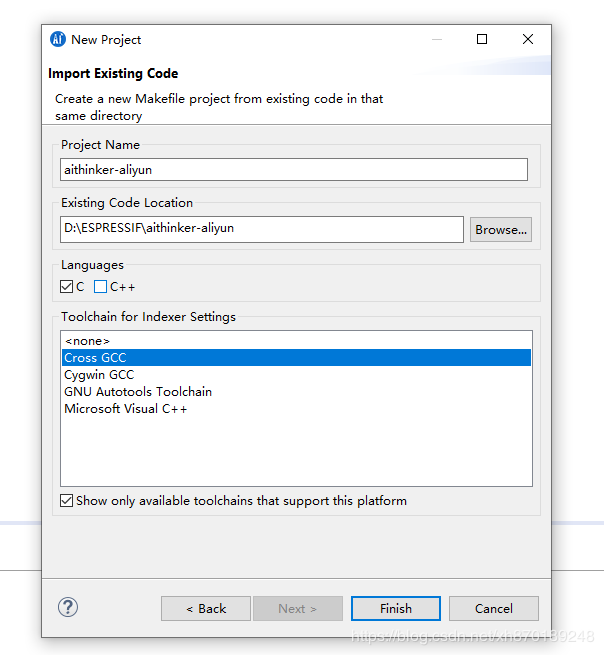

  3. 导进刚刚下载的文件夹，如图所示：


2.3 配置环境步骤：


  1. 项目属性设置，鼠标选中项目名称右键点击，在右侧菜单中选择Properties;

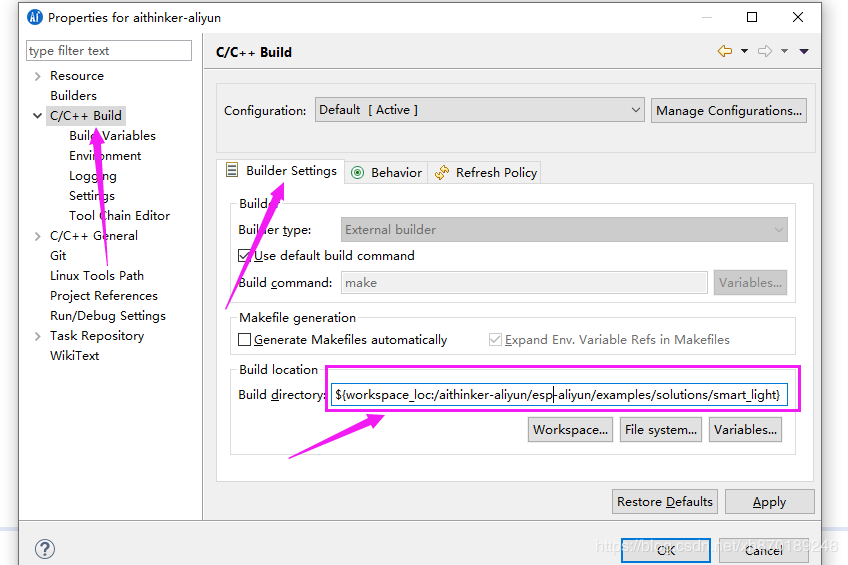

  2. 在 Properties --> C/C++ Build --> Build directory 选择编译的工程路径，找到阿里飞燕直连的工程demo，导入这个文件夹：aithinkeraliyun/espaliyun/examples/solutions/smart_light 工程。

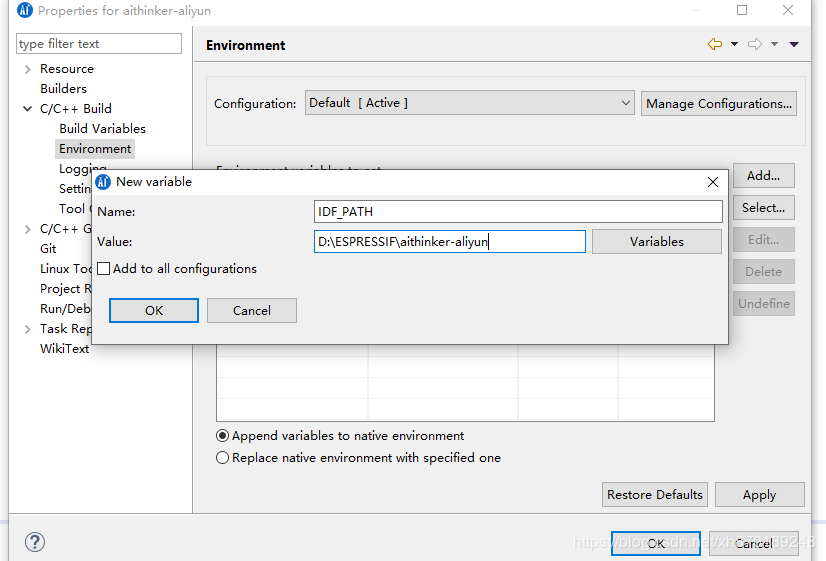

  3. 添加IDF环境变量在 Properties --> C/C++ Build --> Environment 点击Add ，路径为刚刚的下载的文件夹路径，变量名字为 IDF_PATH;

  4. 然后点击 OK 保存退出！



然后，指定的依赖 IDF_PATH 路径

2.4  添加编译选项：


与其他版本不一样， RTOS 3.0或以上支持面板设置参数，即通过 make menuconfig 设置，同样地，我们可以利用快捷键去快速设置；

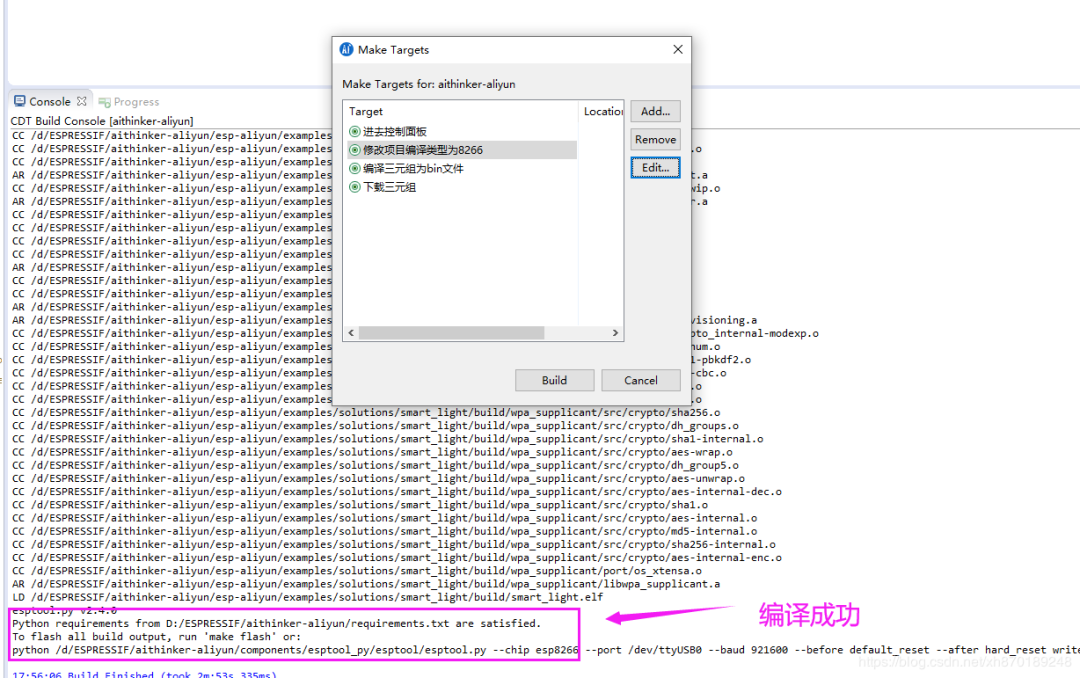

  1. 构建menuconfig菜单，选中项目名称，在右键菜单中选择 Make Targets --> Create；或者快捷键 Alt + F9 ;

  2. 在弹出的对话框中取消勾选Same as the target name 与 User builder settings 这2个选项，并且在Build command 中分别输入如下四条指令；

//配置默认模组为8266
mintty.exe -e make chip=esp8266 defconfig
//配置面板快捷方式
mintty.exe -e make menuconfig
//编译四元组
mintty.exe -e ../../../../components/nvs_flash/nvs_partition_generator/nvs_partition_gen.py --input ../../../config/mass_mfg/single_Mfg_config.csv --output single_mfg.bin --size 0x4000
//烧录四元组
mintty.exe -e ../../../../components/nvs_flash/nvs_partition_generator/nvs_partition_gen.py --port /dev/ttyUSB0 write_flash 0x100000 single_mfg.bin

3

阿里IoT生态




也许你会问，想要天猫精灵语音控制，为啥要搞这个阿里飞燕，这里我给大家粗略普及下阿里飞燕是怎么样的平台。


    阿里云物联网平台和阿里物联网生活平台（又名阿里飞燕）都是阿里云旗下的产品；天猫精灵 IoT 平台归属天猫旗下，非阿里云旗下产品；但都可以天猫精灵语音控制，其数据已打通；


     值得一提的是，我们的IDE都支持这三个平台的接入！！


3.1 阿里云物联网平台：


    阿里云物联网平台提供了一站式的设备接入、设备管理、监控运维、数据流转、数据存储等服务，数据按照实例维度隔离，可根据业务规模灵活提升规格，具备高可用性、高并发、高性价比的特性，是企业设备上云的首选。


3.2 阿里物联网生活平台：



阿里云 IoT 提供了一款针对消费领域的物联网平台，即生活物联网平台，以解决家电设备快速智能化的问题。平台针对家电智能化的设备连接、移动端控制、设备管理、数据统计等问题，打包阿里云多款产品，提供了一整套配置化方案，大幅减低“设备-云端-App”的开发成本。


两者的区别：


    生活物联网平台 和 物联网平台 均为阿里云 IoT 提供的云服务平台，两个平台各自优势和使用场景如下。


    物联网平台提供原子化的设备接入能力，适用于云开发能力较强的用户，可以在各个行业领域使用。


    生活物联网平台提供了设备接入能力、移动端的 SDK 以及免开发的公版 App 和界面，更适用于消费级的智能设备开发者，开发门槛较低，可以快速实现消费级设备的智能化，如智能家电、穿戴、家装领域等。


    使用同一个阿里云账号登录的用户，在生活物联网平台创建的所有产品和设备，将自动同步到物联网平台中。而在物联网平台中创建的产品，也可以通过手动切换收费模式，将产品转移到生活物联网平台中。


3.3 天猫云IoT平台（原赤兔平台）


    AliGenie 智能应用开发平台是阿里巴巴人工智能实验室(AI-Labs)面向软硬件厂商和开发者推出的，将人工智能中 ASR（语音识别）、NLP（自然语言处理）、TTS（语音合成）等自然语言处理技术整合、将 AI 能力和设备控制能力对外共享的开放式平台，帮助开发者以最高效率创建智能应用。


    开发者可按直连接入（WiFi 模组、蓝牙模组）、云云接入（OAuth2.0）2 类方式，接入天猫精灵软硬件生态（天猫精灵音箱、天猫精灵 App、天猫精灵车机及 AliGenie Inside 智能设备）及阿里巴巴集团生态服务，实现语音、触屏、多模态交互，为用户提供控制、查询、播报、场景与主动服务。




4

创建产品




4.1 参考上述的资料进行硬件准备、环境搭建、SDK 准备

4.2 阿里云平台部署

在阿里云 生活物联网平台创建产品, 参考创建产品文档，配置较多, 如果不太懂, 也不用纠结, 后续都可以修改，部署自己的产品, 可参考如下:

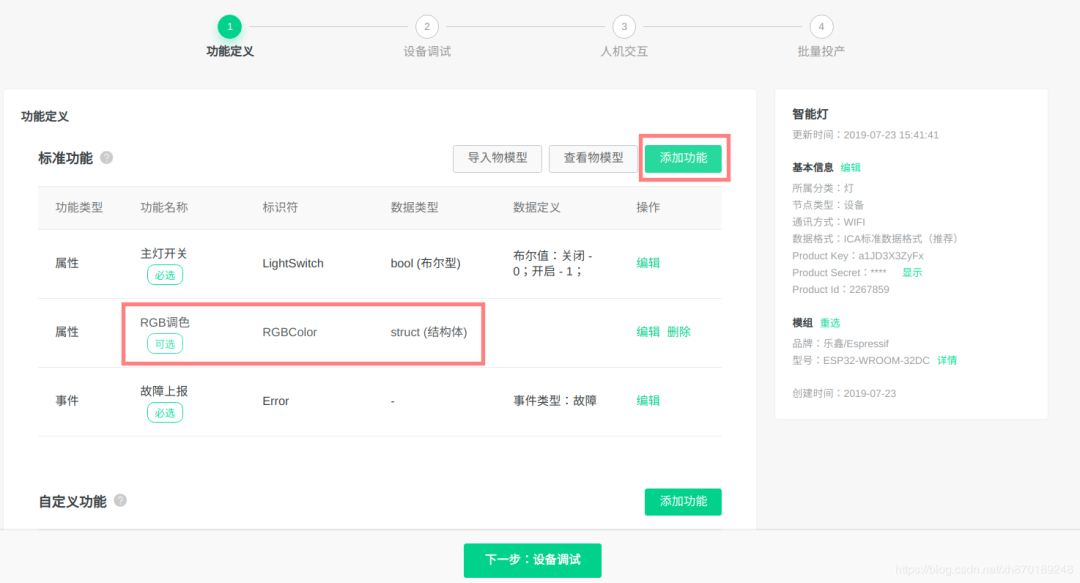

新增 RGB 调色功能:

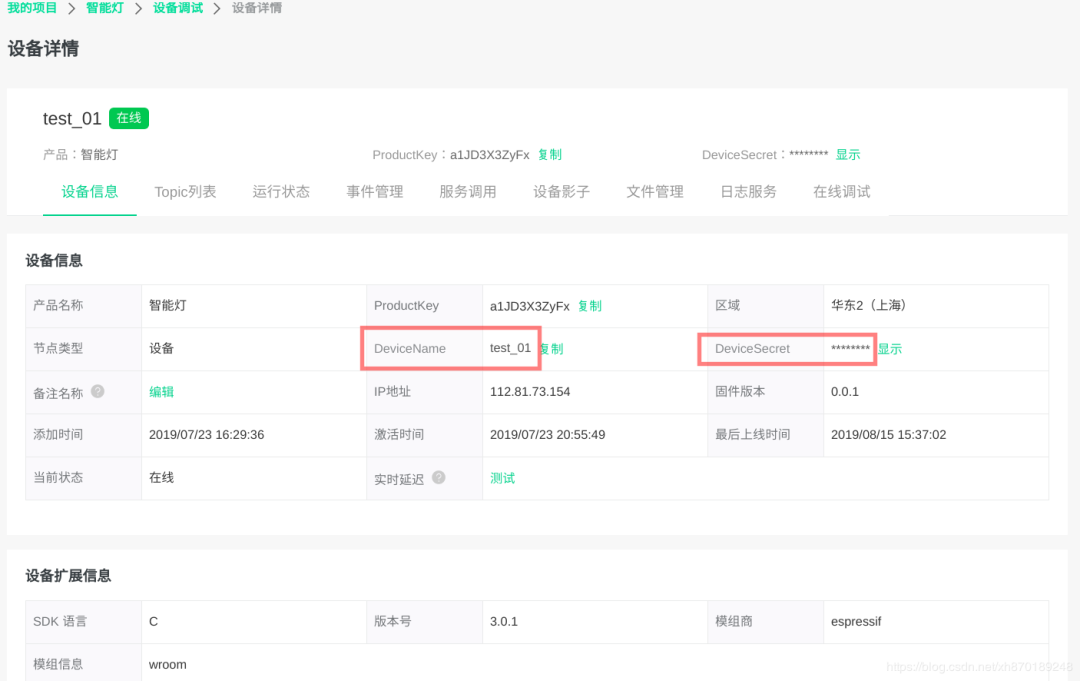

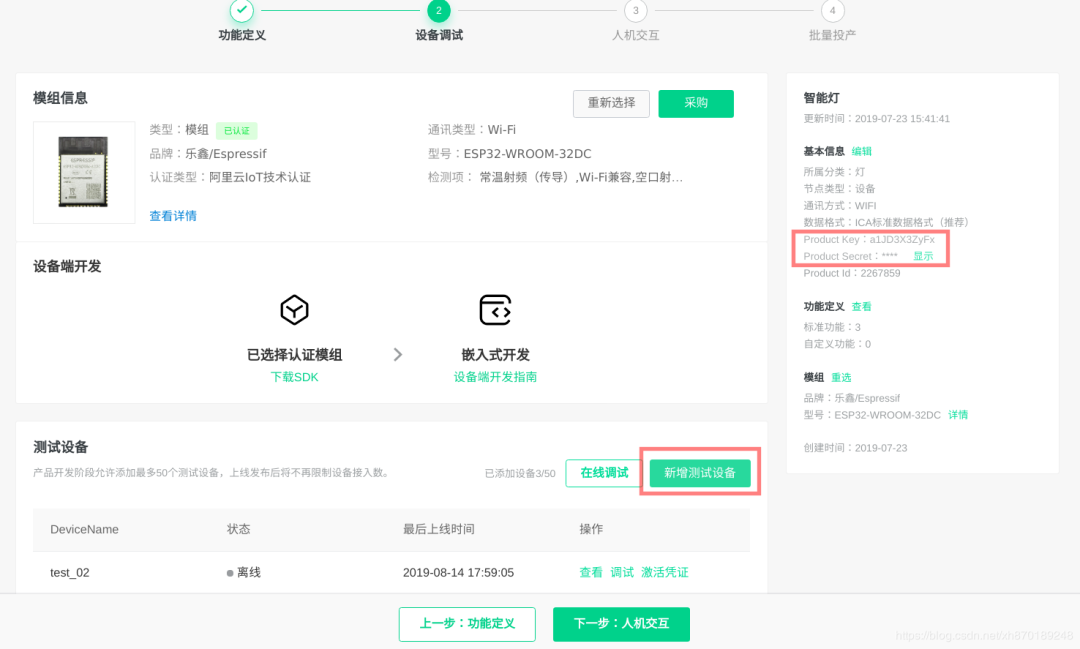

新增测试设备, 此处即可以获得三元组, 后续需要烧录到 NVS 分区：

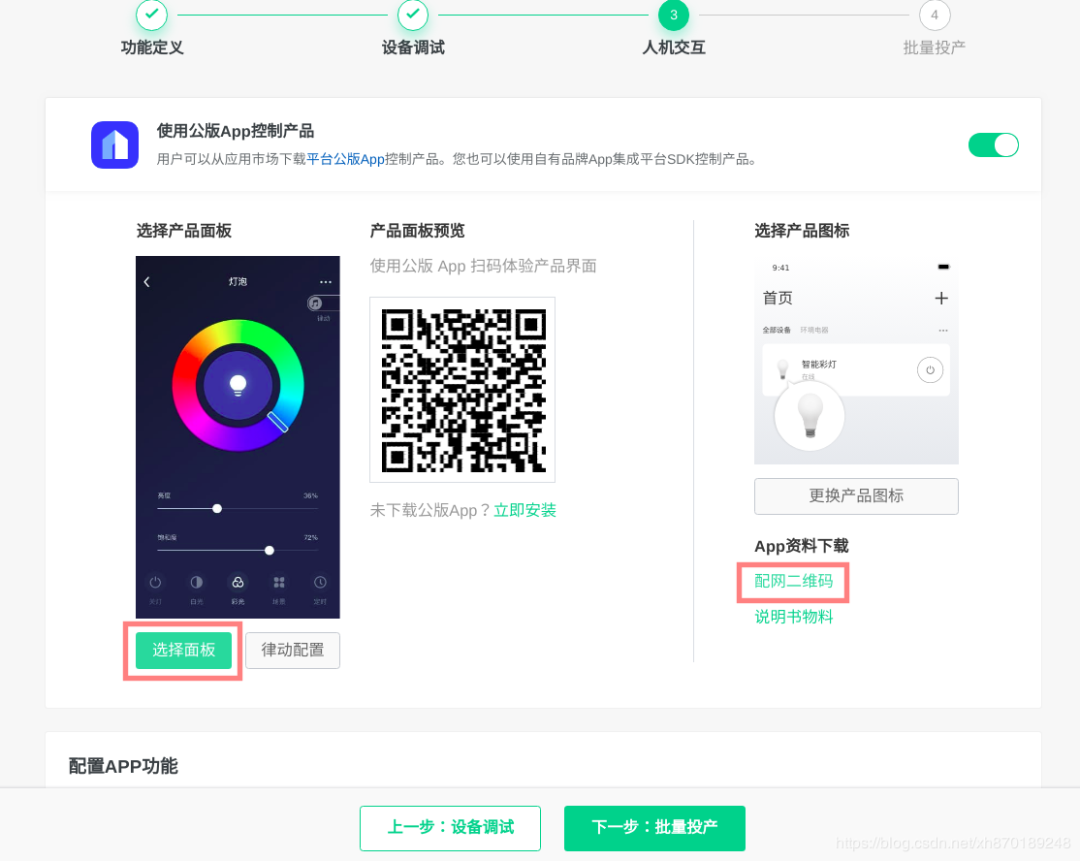

选择面板, 手机 APP 上会显示同样界面; 配网二维码是贴在产品包装上, 终端客户给设备配网中需扫描此二维码.；

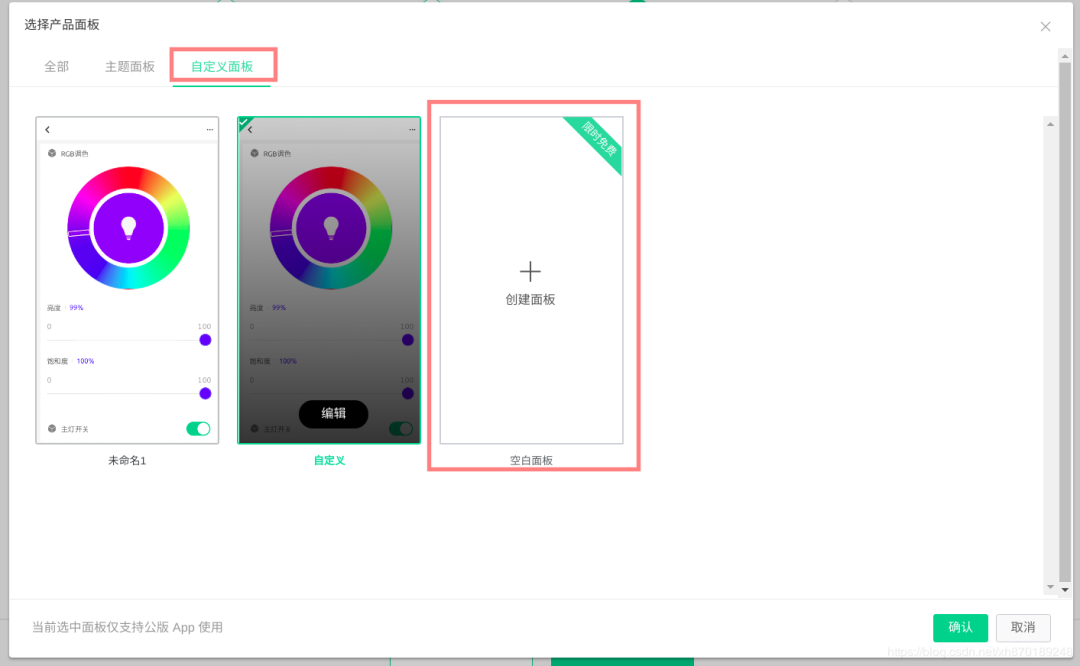

选择面板时, 主题面板在手机上仅能显示标准界面, 没有 RGB 调色功能. 可以自定义面板, 增加 RGB 调色；

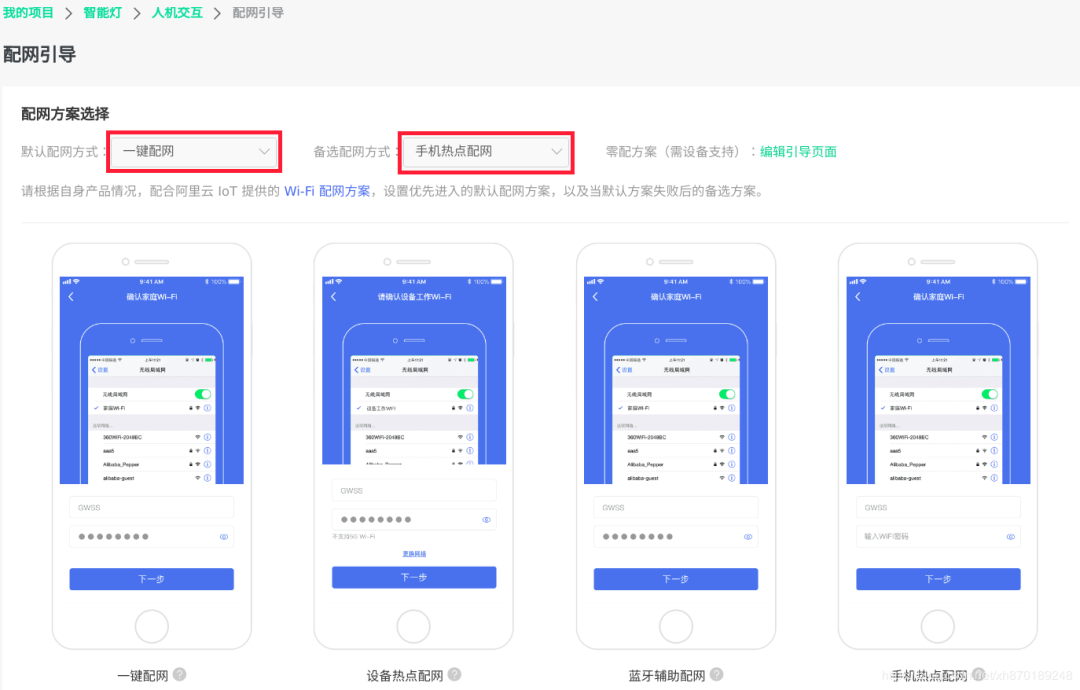

配网方案选择：


5

编译步骤





5.1按照前面步骤搭建安信可一体化环境

5.2烧录四元组信息

mass_mfg 目录中有一参考配置：single_mfg_config.csv，请把里面的内容成自己的四元组配置文件：


使用自己的在后台申请的阿里云四元组对single_mfg_config.csv 进行修改：


key,type,encoding,value
aliyun-key,namespace,,
DeviceName,data,string,config
DeviceSecret,data,string,dsj3RuY74pgCBJ3zczKz1LaLK7RGApqh
ProductKey,data,string,a10BnLLzGv4
ProductSecret,data,string,pVfLpS1u3A9JM0go



5.3配置硬件

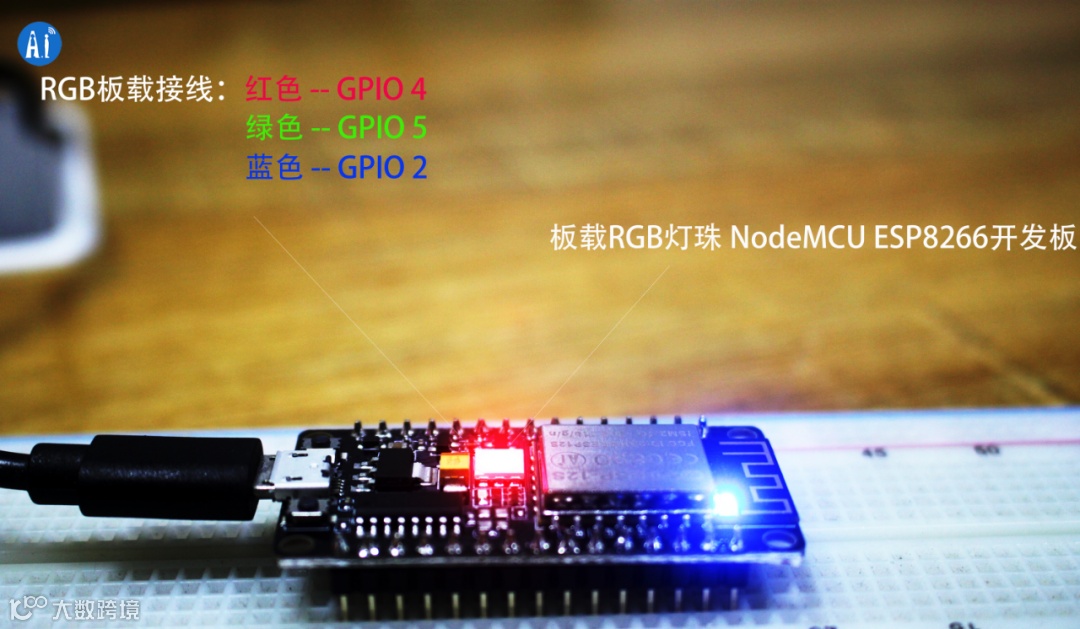

可以在安信可淘宝店阿里云专区购买 NodeMCU开发板，或保存下方图片在淘宝中打开即可。注意选择飞燕彩灯固件版（RGB），或选择AT固件版自行接线，分别接 NodeMCU开发板上 GPIO4, GPIO5, GPIO2 (可在 lightbulb.c 中修改)；



5.4编译 smart light 并烧录运行

shift + F9 出现一个弹窗，依次点击之前创建的四个项目，或者命令格式一次敲：

//设置为ESP8266配置
make chip=esp8266 defconfig
//面板设置
make menuconfig
//编译三元组
mintty.exe -e ../../../../components/nvs_flash/nvs_partition_generator/nvs_partition_gen.py --input ../../../config/mass_mfg/single_Mfg_config.csv --output single_mfg.bin --size 0x4000
//烧录三元组
mintty.exe -e ../../../../components/nvs_flash/nvs_partition_generator/nvs_partition_gen.py --port /dev/ttyUSB0 write_flash 0x100000 single_mfg.bin

5.5设备第一次运行时, 会进入配网模式；

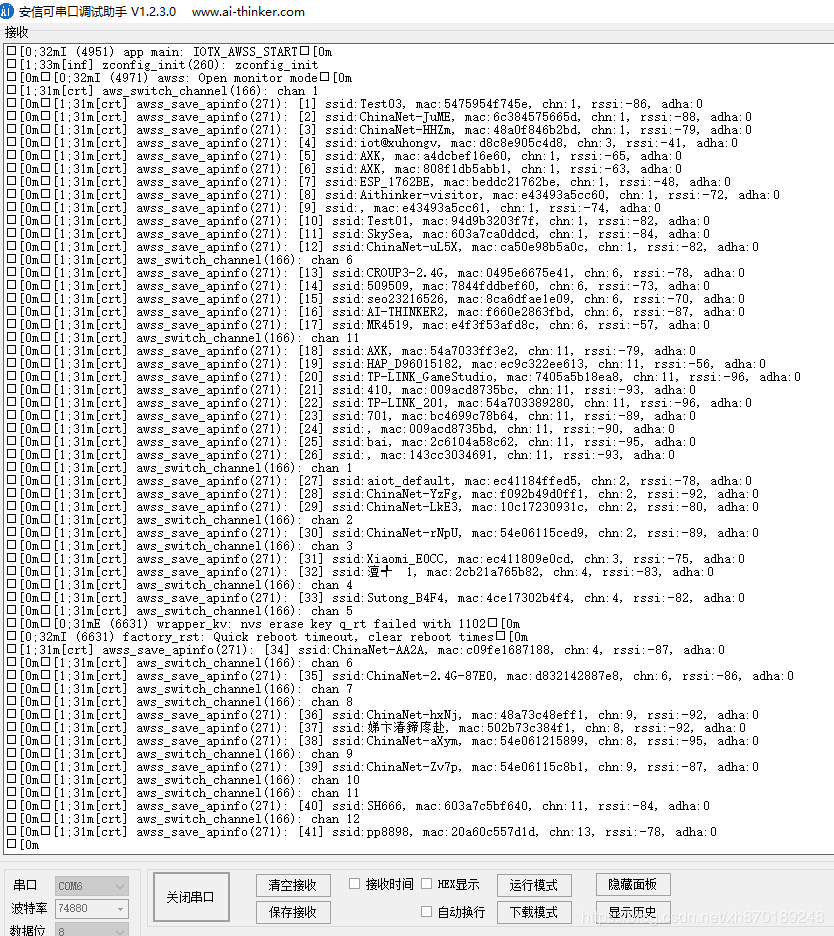

用安信可串口工具打开，有下面的打印，则说明进去配网模式；



6

安装APP




6.1手机打开阿里云官网 下载 云智能 公版APP  国内用户版

（链接地址：https://living.aliyun.com/doc#muti-app.html）


6.2注册好账号后,进入 APP, 右上角扫描, 扫描第二步的二维码配网.

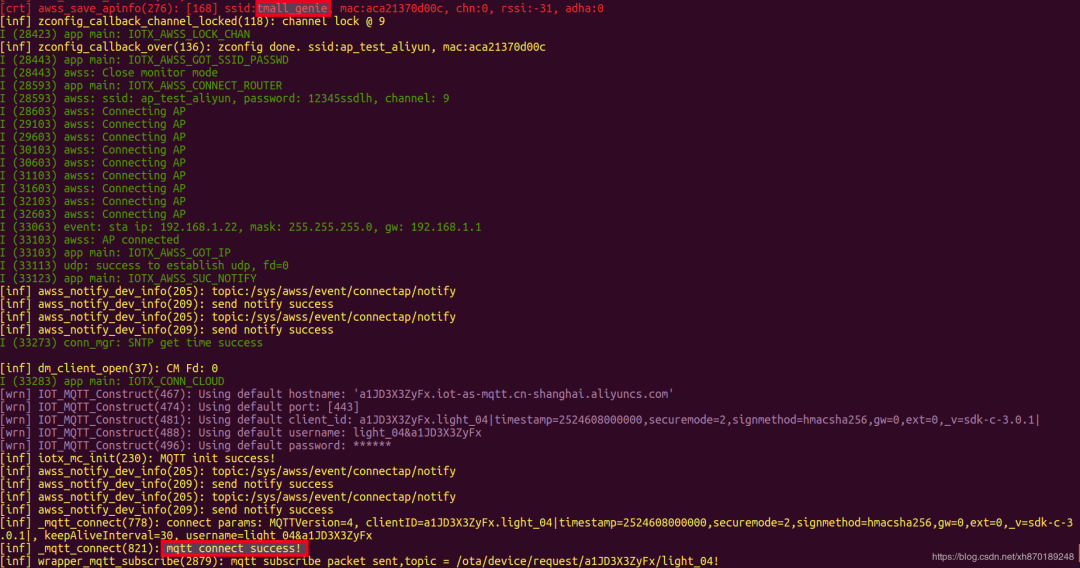

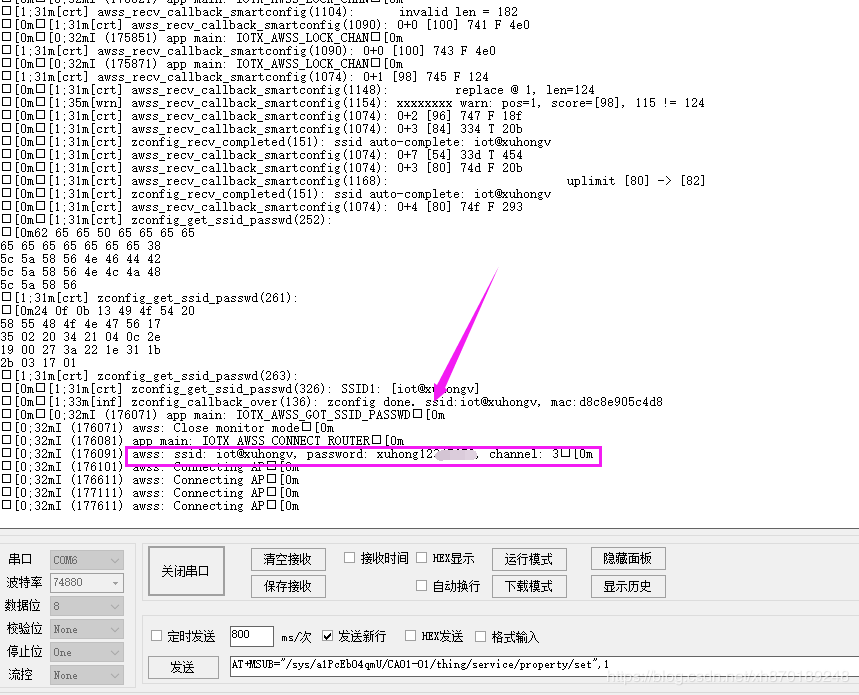

设备端配网成功后会保存 ssid 和 password :



设备与手机绑定成功后, APP 上会弹出灯的配置页面. 返回主页显示灯 在线！


6.3控制智能灯

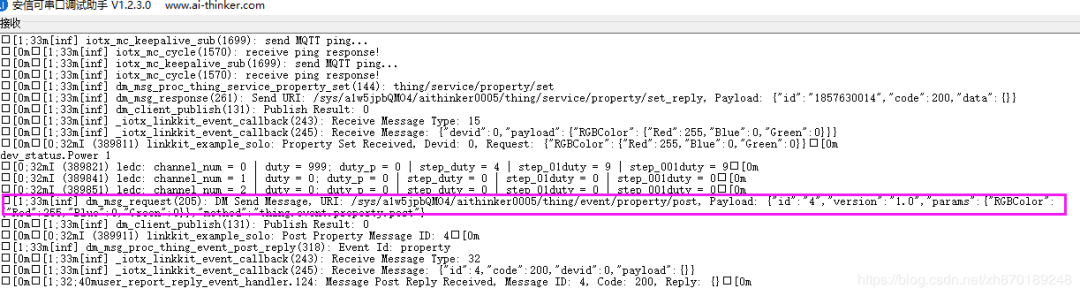

在 APP 上打开灯, 设备端收到消息:


在 APP 上设置 RGB 调色，设备端即解析 RGB 颜色, 并设置到具体的灯产品上，解析文件在. linkkit_solo.c:

static int user_property_set_event_handler(const int devid, const char *request, const int request_len)
{
    int res = 0;
    cJSON *root = NULL, *LightSwitch = NULL, *LightColorRed = NULL, *LightColorGreen = NULL, *LightColorBlue = NULL;
    ESP_LOGI(TAG, "Property Set Received, Devid: %d, Request: %s", devid, request);
    if (!request)
    {
        return NULL_VALUE_ERROR;
    }
    /* Parse Root */
    root = cJSON_Parse(request);
    if (!root){
        ESP_LOGI(TAG, "JSON Parse Error");
        return FAIL_RETURN;
    }
    /** Switch Lightbulb On/Off   */
    LightSwitch = cJSON_GetObjectItem(root, "LightSwitch");
    if (LightSwitch) {
        if (LightSwitch->valueint)
        {
            light_driver_set_rgb(0, 0, 0);
        }
        else
        {
            light_driver_set_rgb(0, 255, 0);
        }
    }
    /** Switch Lightbulb Hue */
    LightSwitch = cJSON_GetObjectItem(root, "RGBColor");
    if (LightSwitch) {
        LightColorRed = cJSON_GetObjectItem(LightSwitch, "Red");
        LightColorGreen = cJSON_GetObjectItem(LightSwitch, "Green");
        LightColorBlue = cJSON_GetObjectItem(LightSwitch, "Blue");
        light_driver_set_rgb(LightColorRed->valueint, LightColorGreen->valueint, LightColorBlue->valueint);
    }
    cJSON_Delete(root);
    res = IOT_Linkkit_Report(EXAMPLE_MASTER_DEVID, ITM_MSG_POST_PROPERTY, (unsigned char *)request, request_len);
    ESP_LOGI(TAG, "Post Property Message ID: %d", res);
    return SUCCESS_RETURN;
}

6.4重新配网

快速重启设备 5 次, 设备会擦除配置信息, 会出现呼吸闪烁， 重新进入配网状态.


6.5OTA 支持


可参考安信可开源团队徐工的文档：

https://blog.csdn.net/xh870189248/article/details/103779637


7

天猫精灵语音控制

7.1天猫精灵控制设备

针对使用公版 APP 的产品，用户可以一键开通天猫精灵，实现天猫精灵音箱对设备的控制. 使用步骤参照阿里云文档.


在阿里云 生活物联网平台上一键开通天猫精灵, 查看功能映射.


在 云智能 公版 APP上绑定天猫精灵账号(即淘宝账号).

注意最后步骤, 否则天猫精灵无法找到设备:

在天猫精灵 APP 找到 “阿里智能” 技能, 手动进行 “尝试” 或 “设备同步”(后期会进行自动同步)，即可在 “我家” 的设备列表中看到您的设备


完成以上步骤后，您可以通过天猫精灵音箱控制您的设备了. 您可以对天猫精灵说 “天猫精灵,开灯”, “天猫精灵, 关灯”, “天猫精灵, 把灯调成红色” 或者其他您希望设置的颜色, 设备即响应相应的命令。


7.2天猫精灵配网并控制设备


阿里云设备支持 零配 的配网方式.；

使设备进入配网状态, 对天猫精灵说 “天猫精灵,发现设备”；

天猫精灵回复 “正在为您扫描, 发现了智能灯, 现在连接吗”；

对天猫精灵说 “连接” 或者 “是的”；

天猫精灵回复 “好的, 设备连接中, 稍等一下下哦”

设备收到天猫精灵发送的管理帧配网信息, 进行联网；


等待联网成功, 天猫精灵说 “智能设备联网成功, 现在用语音控制它试试”, 这时您可以通过天猫精灵音箱控制您的设备了。


如果您之前通过云智能 APP 配网, 天猫精灵配网成功后, 云智能 APP 将不再显示设备. 如果继续通过云智能 APP 配网, APP 会配网失败, 显示 “设备添加失败, 设备已被管理员绑定, 请联系管理员解绑或将设备分享给您”。


在天猫精灵 APP 删除设备, 云智能 APP 再进行配网可以配置成功并显示设备。
