DeepSeek+Mermaid生成思维导图

大话数据分析

2025-02-10

导读：DeepSeek一键生成各类复杂图表！

在实际数据分析场景中需要用到大量的流程图、思维导图、实体关系图、可视化图表等，这些图表在数据分析场景中至关重要，正是有了这些图表，才能在数据分析过程中提高数据分析的效率和质量。

其中，流程图用于梳理在业务分析中的业务流程，思维导图可以构建数据分析模型，实体关系图在SQL应用可以可视化多表之间的关系，而可视化图表可以将重要信息表达出来，下面一起学习如何借助DeepSeek快速生成思维导图。

要快速生成一个思维导图，这里我们可以借助DeepSeek来协助我们快速生成，注意，在提示词后面我们需要加上Mermaid的字眼，让DeepSeek生成的结果为Mermaid形式的格式，后文我们继续介绍Mermaid的用法。

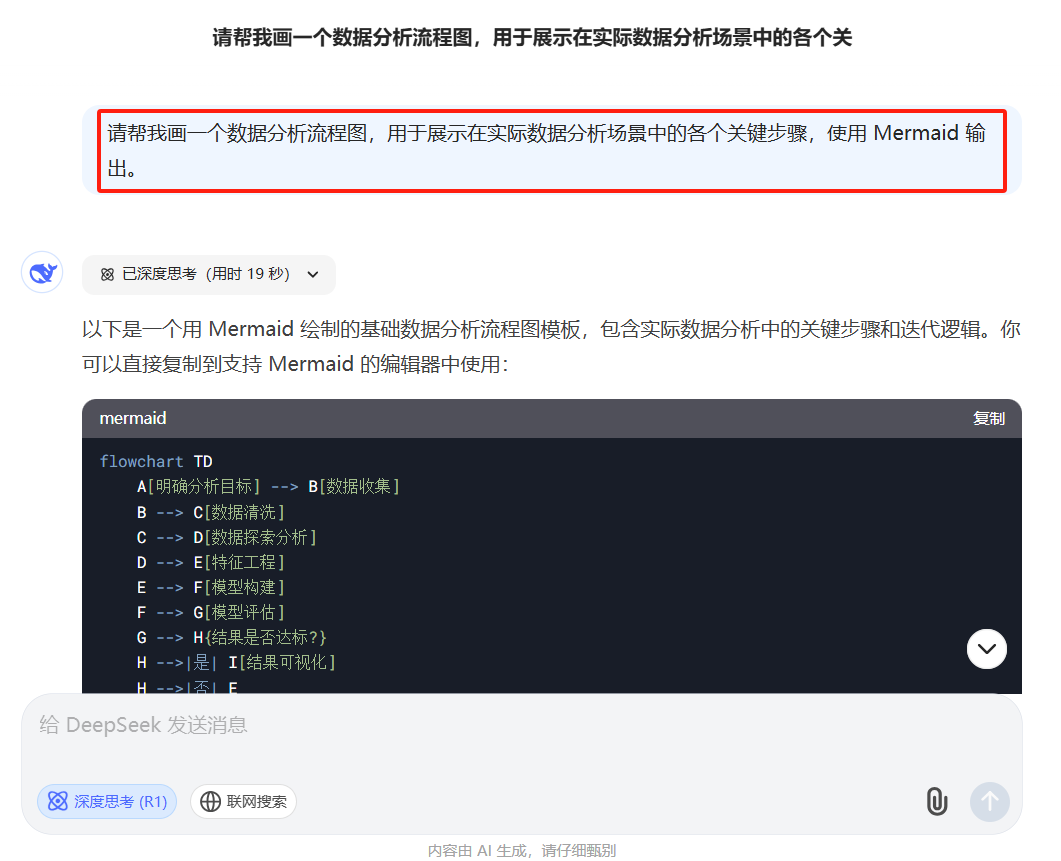

打开DeepSeek网页，在DeepSeek中先输入下面的提示词。

请帮我画一个数据分析流程图，用于展示在实际数据分析场景中的各个关键步骤，使用 Mermaid 输出。

DeepSeek中很快就给出了Mermaid的代码，如下所示。

flowchart TD    A[明确分析目标] --> B[数据收集]    B --> C[数据清洗]    C --> D[数据探索分析]    D --> E[特征工程]    E --> F[模型构建]    F --> G[模型评估]    G --> H{结果是否达标?}    H -->|是| I[结果可视化]    H -->|否| E    I --> J[报告撰写]    J --> K[部署应用]    K --> L[持续监控]    L --> M{需要更新?}    M -->|是| A    M -->|否| L
    subgraph 预处理阶段    B    C    end
    subgraph 分析阶段    D    E    end
    subgraph 建模阶段    F    G    end
    subgraph 应用阶段    K    L    end

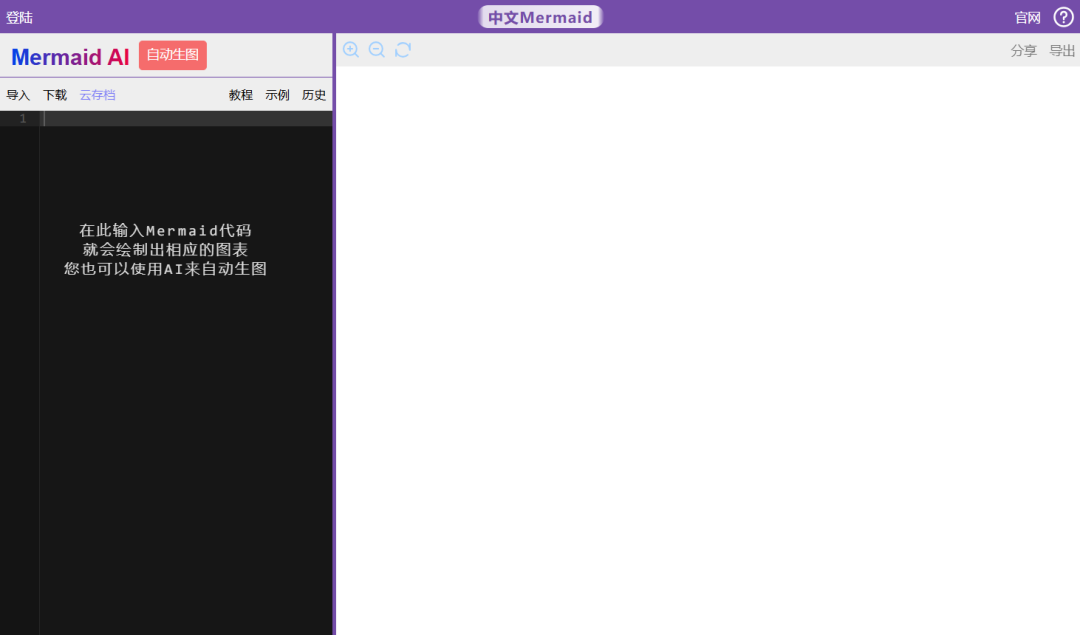

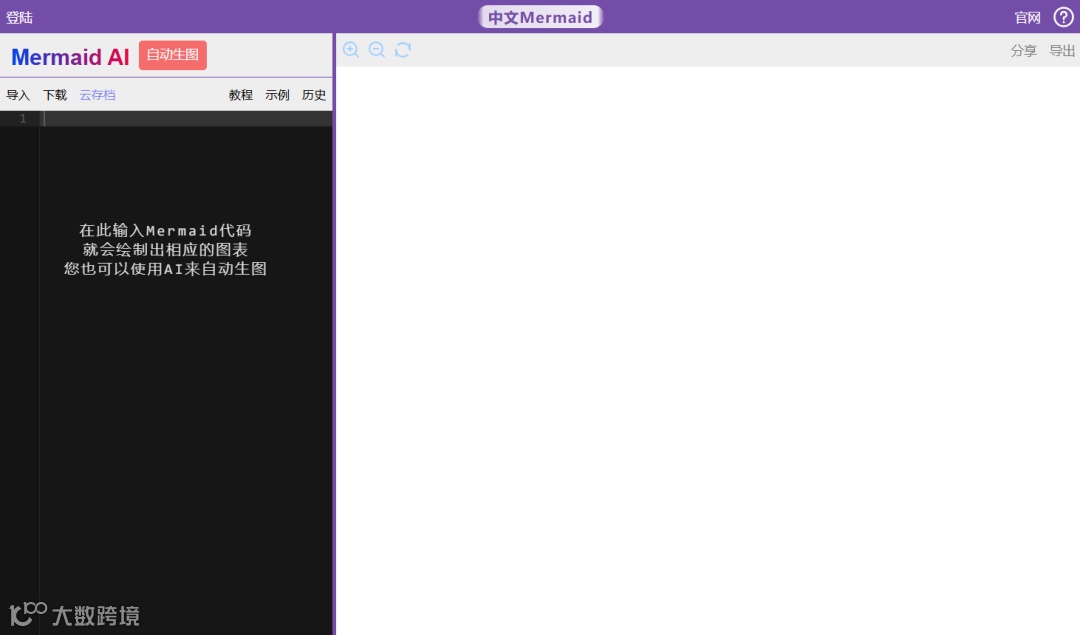

然后，打开Mermaid网站，这里先介绍一下什么是Mermaid？Mermaid 是一种基于文本的图表绘制工具，它允许用户使用简单的文本和代码来创建流程图、序列图、甘特图等，也就是说只要有支持Mermaid格式的代码，就可以生成图表。

我经常绘图使用的的是下面的这个网址，感兴趣的同学可以试一试。

https://www.min2k.com/tools/mermaid/

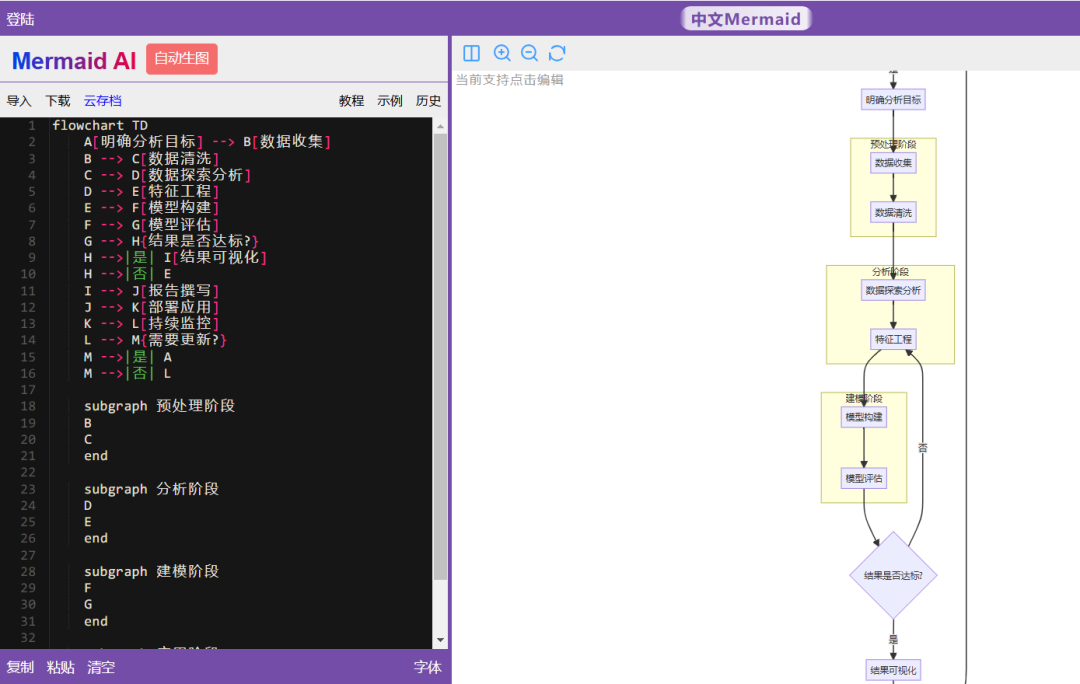

只需要将前文DeepSeek生成的Mermaid代码粘贴到中文Mermaid网站，即可一键生成流程图，生成的流程图如右边所示，虽然制作图表很简单，但是，需要注意的是在与DeepSeek对话的时候，一定要以Mermaid的格式输出，这是对话提示词中的重中之重。

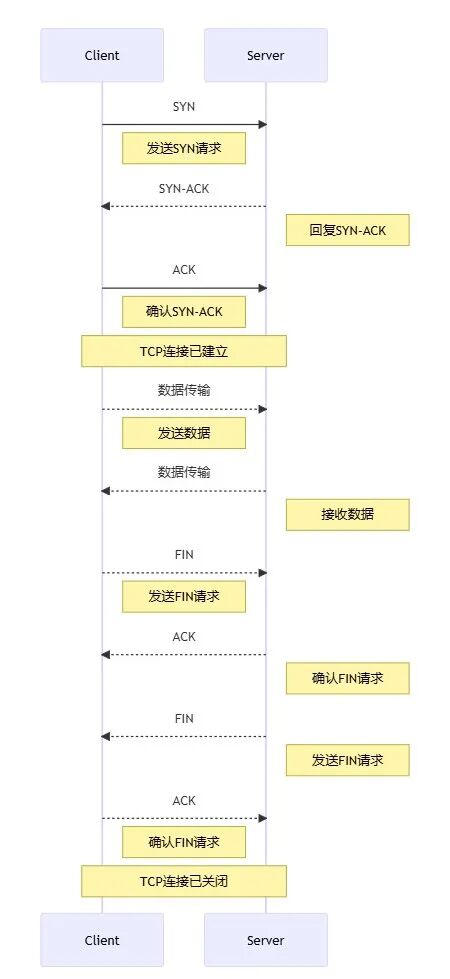

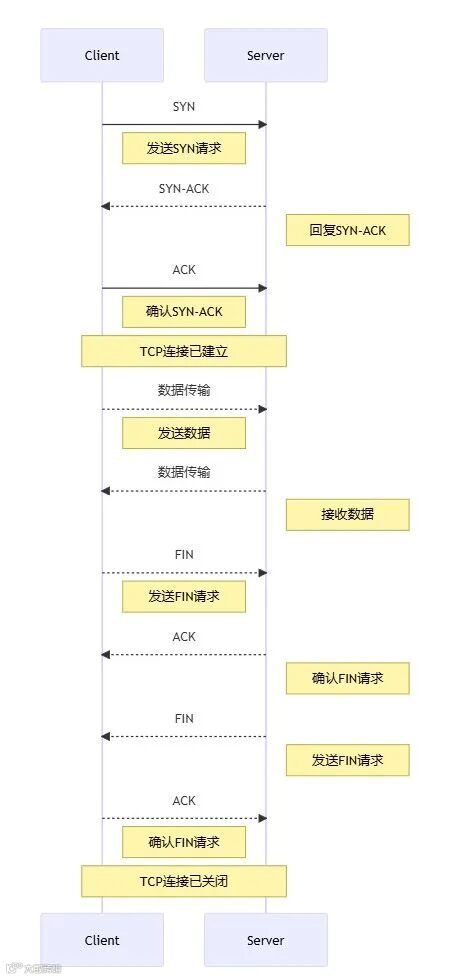

此外，Mermaid还支持时序图，计算机网络中 TCP 协议建立和终止连接的标准流程就可以使用时序图来做，时序图代码如下：

sequenceDiagram  participant Client  participant Server
  Client ->> Server:SYN  note right of Client:发送SYN请求  Server -->> Client:SYN-ACK  note right of Server:回复SYN-ACK  Client ->> Server:ACK  note right of Client:确认SYN-ACK
  note over Client,Server:TCP连接已建立
  Client -->> Server:数据传输  note right of Client:发送数据  Server -->> Client:数据传输  note right of Server:接收数据
  Client -->> Server:FIN  note right of Client:发送FIN请求  Server -->> Client:ACK  note right of Server:确认FIN请求  Server -->> Client:FIN  note right of Server:发送FIN请求  Client -->> Server:ACK  note right of Client:确认FIN请求
  note over Client,Server:TCP连接已关闭

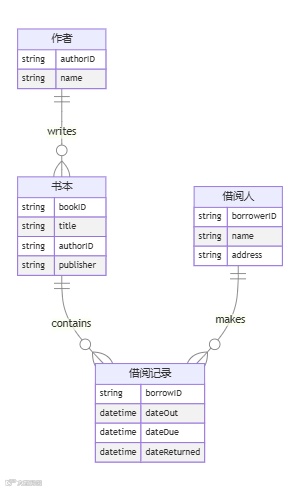

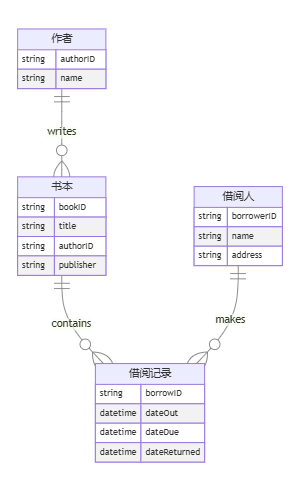

如果你经常写SQL的话，对于表之间的联系一定要做到心中有数，而实体关系图可以可视化多表之间的关系，比如图书馆中的借阅数据就可以将多个表联系起来，可以使用实体关系图。

erDiagram  "书本" {    string bookID    string title    string authorID    string publisher  }  "作者" {    string authorID    string name  }  "借阅人" {    string borrowerID    string name    string address  }  "借阅记录" {    string borrowID    datetime dateOut    datetime dateDue    datetime dateReturned  }
  "作者" ||--o{ "书本" : "writes"  "书本" ||--o{ "借阅记录" : "contains"  "借阅人" ||--o{ "借阅记录" : "makes"

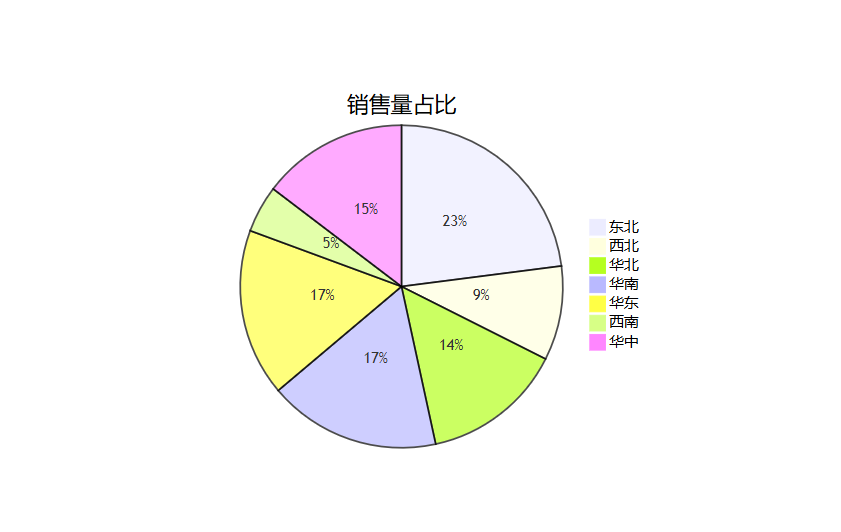

想要快速生成一个可视化图表也可以使用DeepSeek生成的Mermaid代码，实现图表的快速生成，比较局限的是使用Mermaid格式生成的图表格式方面比较的单一，适用于对格式要求不那么高的图表。

pie    title 销售量占比    "东北" : 486    "西北" : 200    "华北" : 300    "华南" : 365    "华东" : 355    "西南" : 100    "华中" : 310

前文通过举例，相信你已经熟悉了使用DeepSeek快速生成思维导图、流程图、实体关系图、可视化图表的方法，只需在DeepSeek中描述图表需求，并且以Mermaid格式生成，即可完成，其他生成图表的方式也是类似的，快来试试吧。
