导读：目录产品与功能介绍；硬件接线；固件烧录；应用说明、指令说明、指令使用示例、应用示例01产品与功能介绍Ra-0

产品与功能介绍；

硬件接线；

固件烧录；

应用说明、指令说明、指令使用示例、应用示例

产品与功能介绍

Ra-08透传固件主要功能有设置发送或者接收模式，配置各个射频参数，设置本地地址与发送的目标地址，设置进入睡眠模式等。

硬件接线

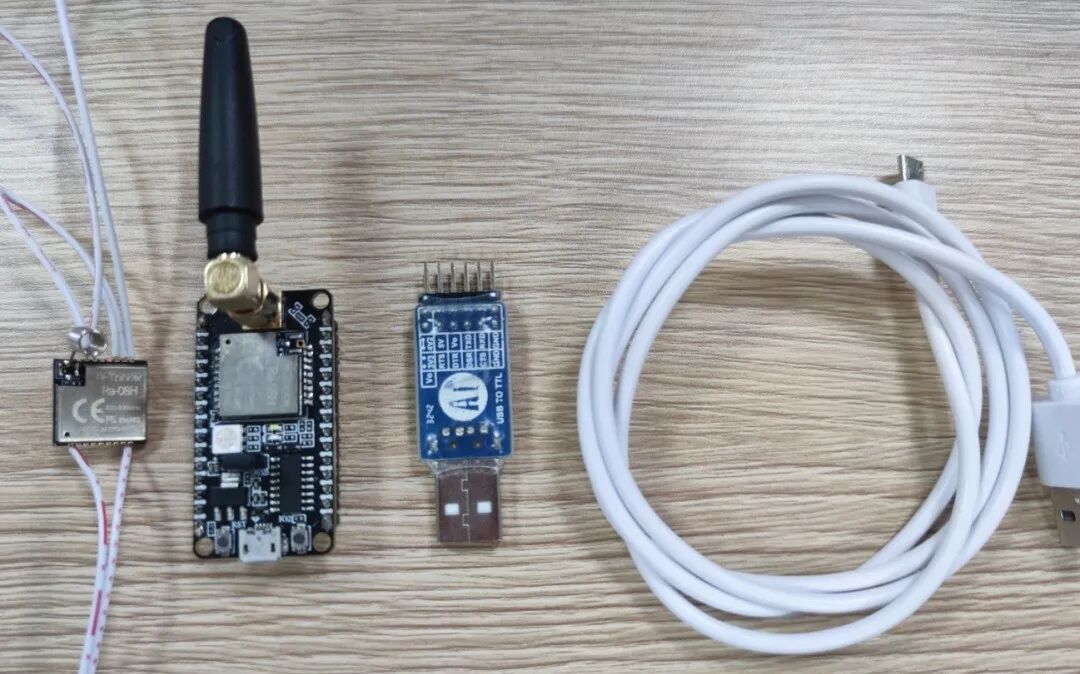

硬件工具准备：

硬件工具	数量
Ra-08H 模组	1个
USB转TTL模块	1个
Micro USB数据线	1根
Ra-08H-Kit	1个
杜邦线	若干

Ra-08H模组烧录接线：

Ra-08H 模组	USB转TTL模组
3.3V	3.3V
GND	GND
RXD0	TXD
TXD	RXD
IO2	DTR
RST	GND

固件烧录

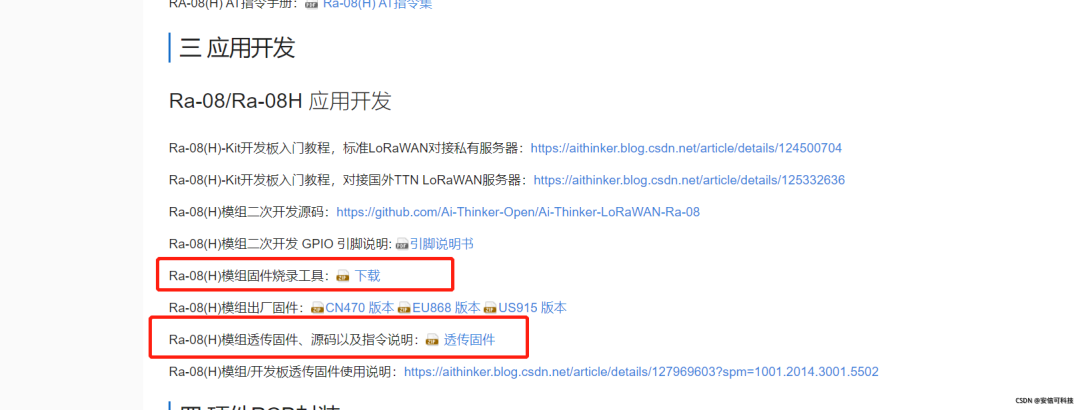

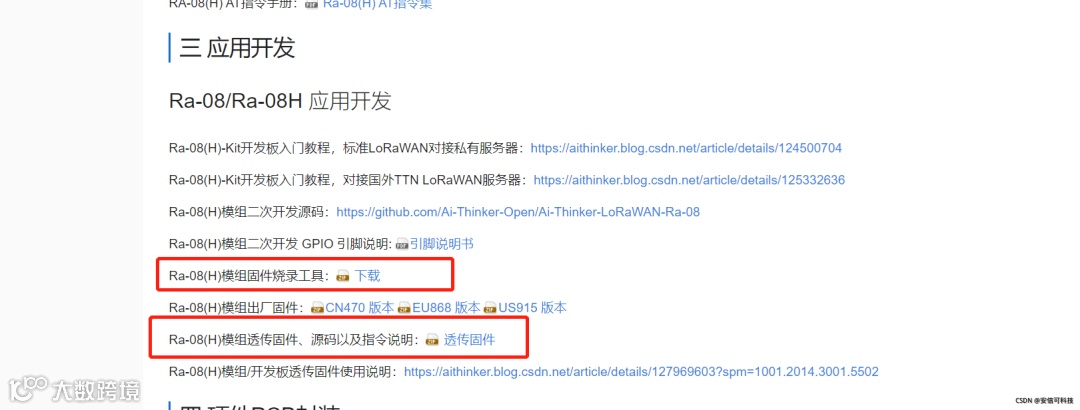

烧录工具以及固件获取地址：https://docs.ai-thinker.com/lorawan

Ra-08H 模组透传固件烧录操作：

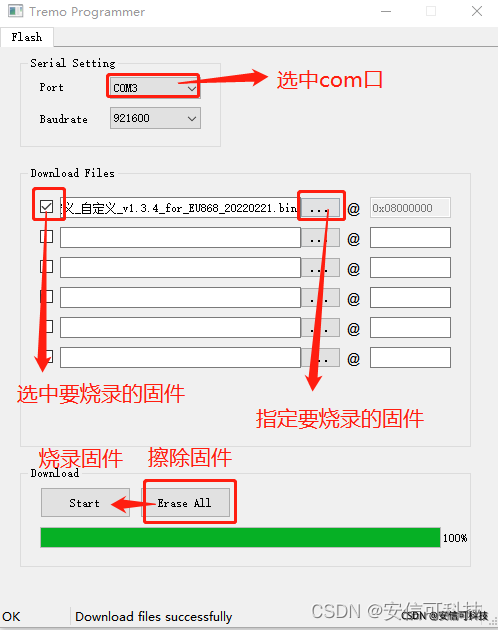

按照如上说明接完线之后，将模组上的RST引脚接线拔掉，打开固件烧录工具，选择要烧录的固件，点击“Erase All”，清空模组中的原有固件，擦除成功之后，点击“Start”，烧录新固件。

Ra-08-Kit 烧录操作：

通过安卓线将Ra-08H-Kit 与PC端连接，IO2按键保持按下，短按一下RST按键，打开固件烧录工具，选择要烧录的固件，点击“Erase All”，清空模组中的原有固件，擦除成功之后，点击“Start”，烧录新固件。

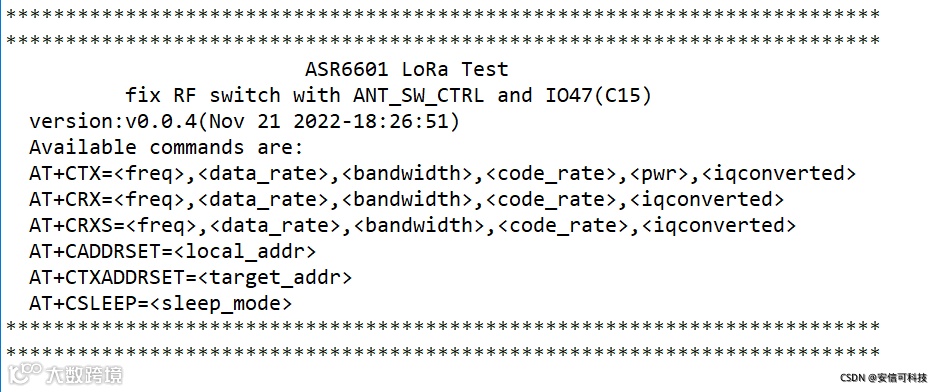

固件启动信息如下：

应用说明

指令说明

1、AT+CTX= freq, data_rate, bandwidth, code_rate, pwr, iqconverted：配置发射相关参数，启动发送，并进入透传（接收串口透传数据标志：“>”，发送指令“+++\r\n”退出透传模式）

1）freq：配置发射频率
2）data_rate：配置速率，共八个等级，分别表示0：SF121：SF112：SF103：SF94：SF85：SF76：SF67：SF5
3）bandwidth：配置带宽，0~9，分别表示0：125 KHz1：250 KHz2：500 KHz3：62.5 KHz4：41.67 KHz5：31.25 KHz6：20.83 Hz7：15.63 Hz8：10.42 KHz9：7.81 KHz
4)code_rate：编码率，1~4，分别表示1 ：4/52 ：4/63 ：4/74 ：4/8
5)pwr：配置发射功率，0~22
6）iqconverted：IQ转换功能，0或1，0：关闭，1：开启

2、AT+CRX=freq, data_rate, bandwidth, code_rate：配置接收相关参数，并启动接收，使用HEX格式打印数据。

1）freq：配置接收频率
2）data_rate：配置速率，共八个等级，分别表示0：SF121：SF112：SF103：SF94：SF85：SF76：SF67：SF5
3）bandwidth：配置带宽，0~9，分别表示0：125 KHz1：250 KHz2：500 KHz3：62.5 KHz4：41.67 KHz5：31.25 KHz6：20.83 Hz7：15.63 Hz8：10.42 KHz9：7.81 KHz
4）code_rate：编码率，1~4，分别表示1 ：4/52 ：4/63 ：4/74 ：4/8
5）iqconverted：IQ转换功能，0或1，0：关闭，1：开启

3、AT+CRXS=,<data_rate>,,<code_rate>：配置接收相关参数，并启动接收，使用字符串格式打印数据。

1）freq：配置接收频率
2）data_rate：配置速率，共八个等级，分别表示0：SF121：SF112：SF103：SF94：SF85：SF76：SF67：SF5
3）bandwidth：配置带宽，0~9，分别表示0：125 KHz1：250 KHz2：500 KHz3：62.5 KHz4：41.67 KHz5：31.25 KHz6：20.83 KHz7：15.63 KHz8：10.42 KHz9：7.81 KHz
4）code_rate：编码率，1~4，分别表示1 ：4/52 ：4/63 ：4/74 ：4/8
5）iqconverted：IQ转换功能，0或1，0：关闭，1：开启

4、AT+CADDRSET=<local_addr>：配置本地地址，地址为无符号十六位数据，默认本地地址为0

5、AT+CTXADDRSET=<target_addr>：配置发送数据到目标地址，地址为无符号十六位数据，默认目标地址为1

6、AT+CSLEEP=<sleep_mode>：设置进入睡眠模式，并配置唤醒模式（串口中断方式唤醒）1）sleep_mode：唤醒模式，参数为0或者1，0：热启动；1：冷启动

指令使用示例

设备配置流程如下：

1、设备1配置发送模式，设备2设置接收模式，操作如下：

设备1：AT+CTXADDRSET=12\r\nAT+CADDRSET=13\r\nAT+CTX=470500000,5,0,1,21,1\r\n设备2：AT+CADDRSET=12\r\nAT+CRX=470500000,5,0,1,1\r\n设备1：32 d7 FF 44 0D 00 0A 55 0D 0A#HEX数据的最后加回车换行标识“0D 0A”

2、设备2配置发送模式，设备1设置接收模式，操作如下：

设备1：+++\r\n    #退出透传模式AT+CRXS=470500000,5,0,1,1\r\n设备2：AT+CTXADDRSET=13\r\nAT+CTX=470500000,5,0,1,21,1\r\n12345\r\n

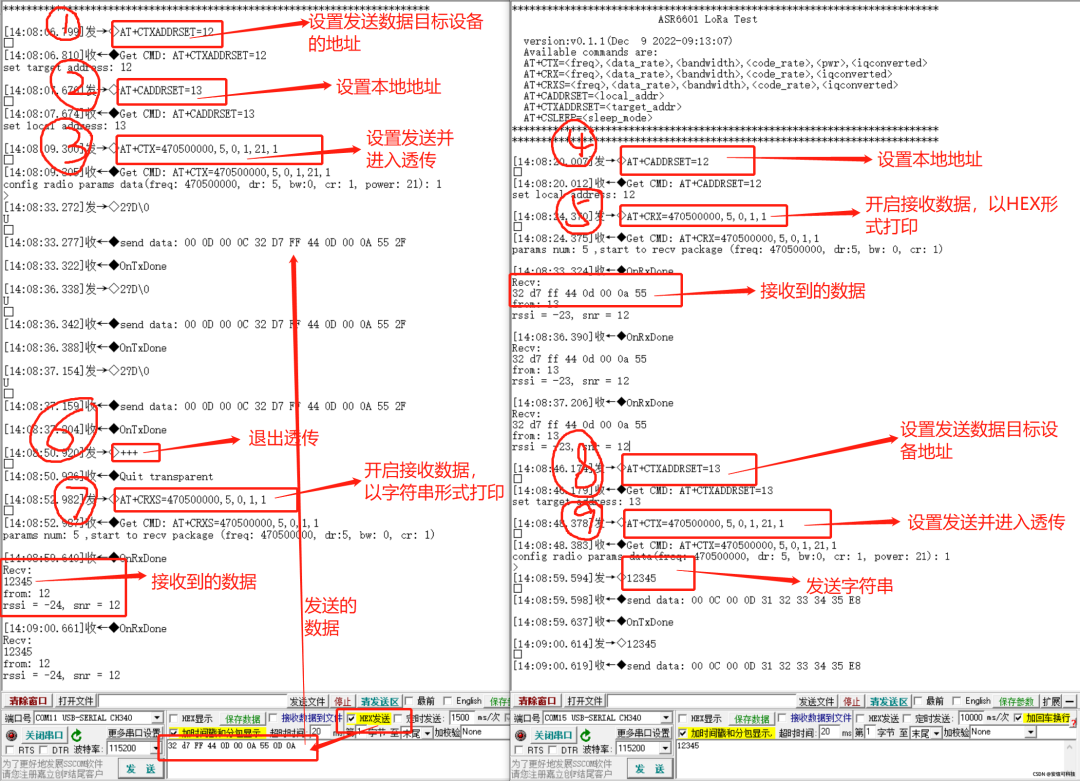

效果如下：

应用示例

1、LoRa中继设计：
Ra-08模组实测空旷情况下可以传输4.6公里。实际使用时会受到多种因素的干扰，为了确保传输距离达到要求，便需要加一个中继功能，使信号传输更远，而本次固件便可实现这个功能，固件中增加了本地地址与目标地址的配置功能，发送的数据当且仅当地址对应得上的设备可以收到该数据；

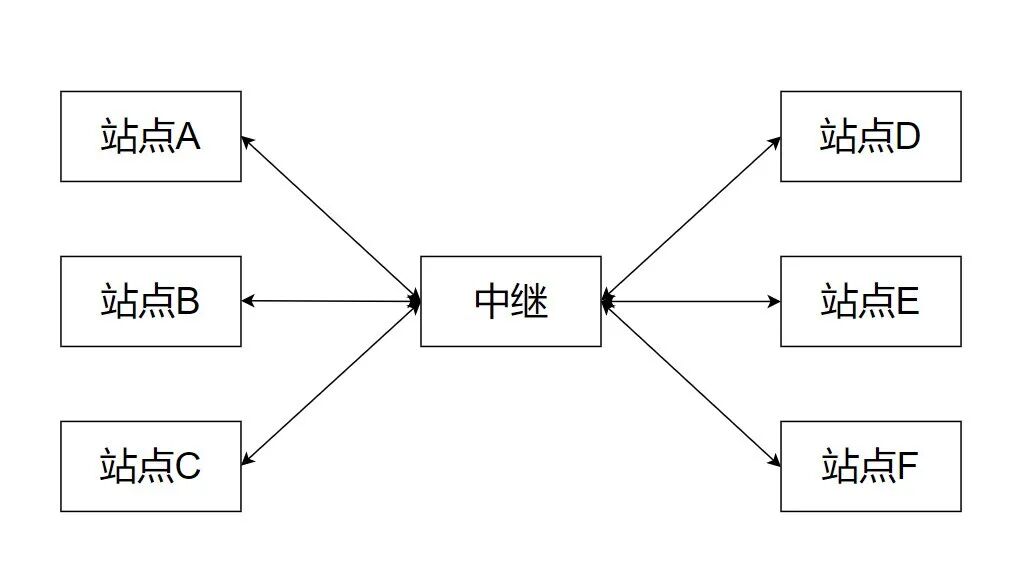

中继方案的架构：
