2.4G/5.8GHz WiFi+BLE5.0双模【安信可BW16】Arduino开发入门极简指南

2.4GWiFi易受同频段的其它信号干扰，有时会导致模块没法稳定使用。

复制链接在浏览器中打开：https://tb.cn.hn/CZF

或在淘宝搜索“安信可科技”店铺

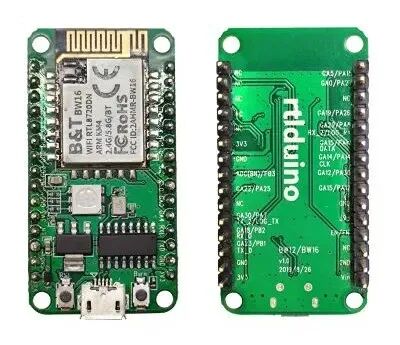

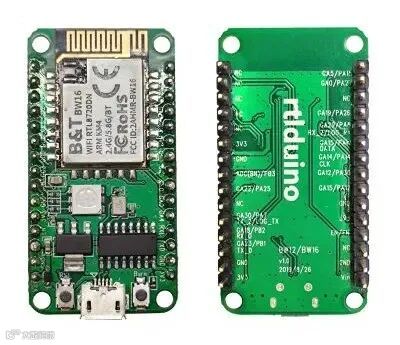

去万能的淘宝上找到了安信可的BW16开发板，板载串口芯片CH340，3色LED灯。

一上午用Arduino初步调通，模块较新，资料有待充实，现在总结一下。

准备Win10系统、Arduino最新版，最好有Proxy。

①打开Arduino

②文件-首选项-开发板地址管理

③最后添加一行：

raw.githubusercontent.com

④保存

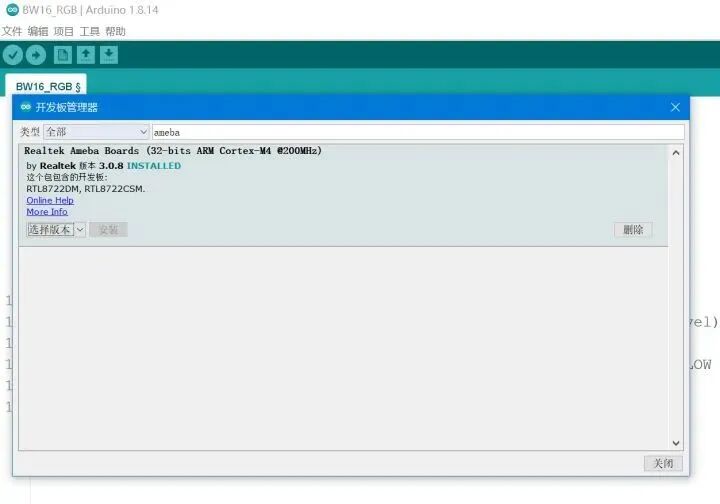

①工具-开发板-开发板管理器

②搜索ameba，安装3.0.8（最新）版，大约需要5分钟

下载需要通过模块的LOG_UART_TX (GPIOA_7)和LOG_UART_RX (GPIOA_8)引脚，

但是板载USB转CH340连接的是LP_UART_TX（GPIOB_1）和LP_UART_RX（GPIOB_2）引脚，不能直接用于下载。

方式1

Micro-USB连接BW16和电脑

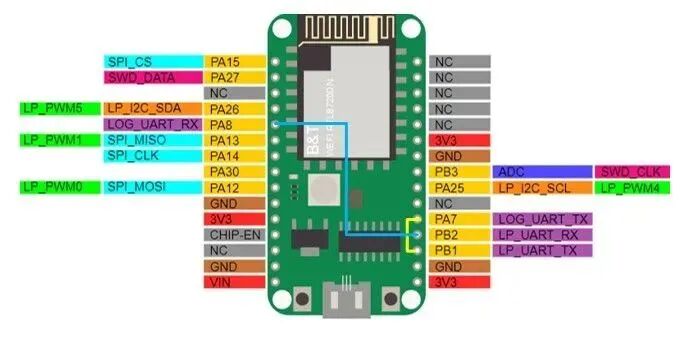

用杜邦线连接PA8 – PB1，PA7 – PB2

如图

方式2

准备USB转TTL设备，另外连接串口到 GPIOA_7 和 GPIOA_8进行下载，此时板载USB只用来当串口通讯，不冲突。

BW16模块使用Arduino直接下载固件Reset后会自动恢复原来的AT固件，所以必须清除原来的AT固件。

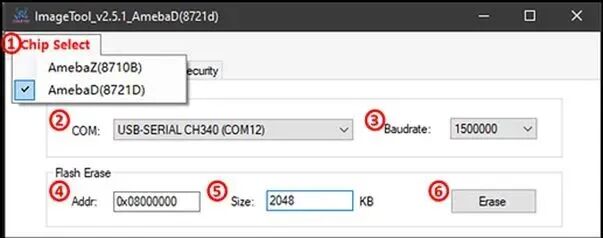

下载官方工具Image_tool

https://github.com/ambiot/ambd_sdk/tree/master/tools/AmebaD/Image_Toolgithub.com/ambiot/ambd_sdk/tree/master/tools/AmebaD/Image_Tool

具体可参考官方文档

https://www.amebaiot.com/cn/amebad-bw16-arduino-getting-started/www.amebaiot.com/cn/amebad-bw16-arduino-getting-started/

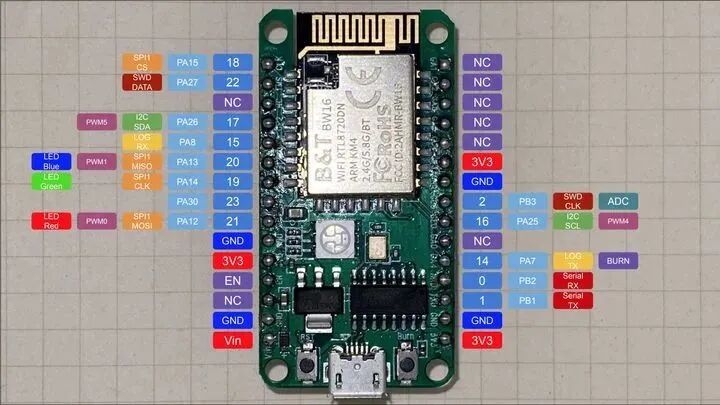

首先来个引脚图

（最新的SDK已经配置好引脚映射了，无需改variant.cpp文件 ）

再来个blink程序

#define LED_R PA12#define LED_G PA14#define LED_B PA13void setup() { pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);}void loop() { digitalWrite(LED_R, HIGH); delay(200); digitalWrite(LED_R, LOW);

 digitalWrite(LED_G, HIGH); delay(200); digitalWrite(LED_G, LOW);

 digitalWrite(LED_B, HIGH); delay(200); digitalWrite(LED_B, LOW);}

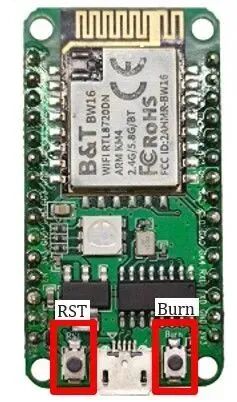

烧录之前，先手动进入烧录模式：

①按住Burn按钮不放

②按一下RST按钮松开

③松开Burn按钮

此时用Arduino的串口监视器（115200波特率）应该能看到不断输出，这是等待烧录

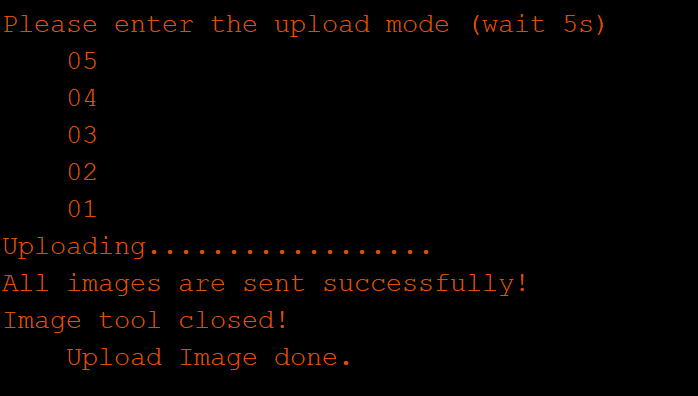

然后用Arduino正常编译烧录，如图

成功后再按下RST，手动重启。

最后，附上点亮的效果视频
