【电子DIY作品】用Ai-M61-32S做一个多功能书桌灯

安信可科技

2024-01-19

导读：比点灯更高级

本作品由安信可社区用户

san制作

制作思路

照明对于营造一个温馨舒适的书桌环境来说是非常重要的，从古代的蜡烛、油灯到近代的白炽灯，可以说人们在不断的创造着能够发亮的东西，而现在电灯的种类很多，包括壁灯、吊灯、台灯等。

随着3D打印技术的发展，我们日常使用的台灯，其设计也向着个性化、多样化发展。本着节省空间一灯多用的设计理念，光璃集成了温湿度、时间显示，远程遥控，手机支架功能为一体，为用户提供全新的智能化、集成化体验。

硬件准备

●Ai-M61-32S

●dht11温湿度传感器

●3d打印外壳

●0.96寸oled模块

●26mm陶瓷灯丝

●sg90舵机

●触控开关

●红外遥控和接收器

制作过程

1、3d建模与修改

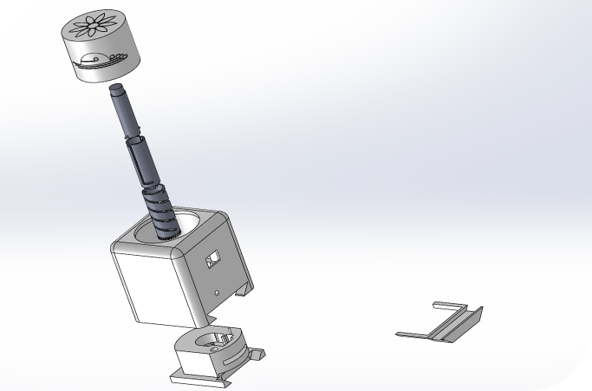

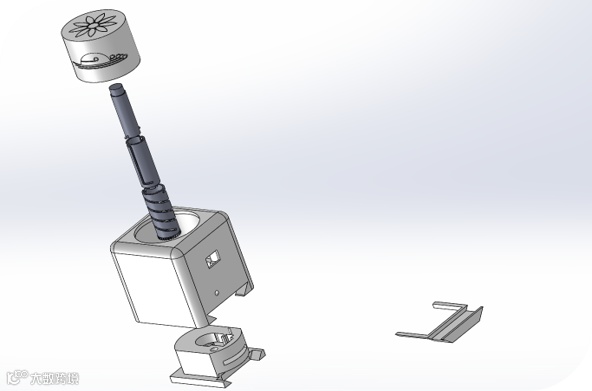

SOLIDWORKS建模与修改
使用SolidWorks软件设计外壳和内部的零件
对作品进行精细的设计调整，保证外观，机构以及透光率。
通过SolidWorks运动仿真，更好的分析作品的运动状态。

3D打印机打印
使用prusa，orca切片软件，导入打印机打印所有的结构零件。
通过调整参数与后处理，确保运动部件正常运行与透光部件的效果。

2、电路设计与制作
程序编写
使用vscode对作品进行程序编写调试。
充分考虑灯具的各种操作与工作要求，确保稳定性，可靠性。

电路连接
使用Ai-M61-32S等开发板与电子零件实现灯具各项功能。
选择合适的元器件进行组装与焊接，保证可靠性与使用寿命。

3、外观功能展示

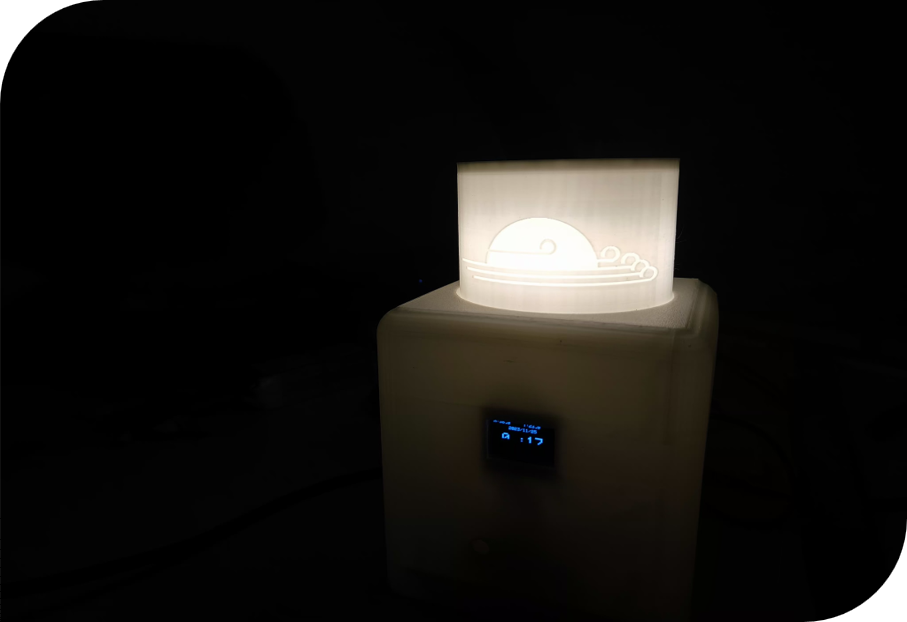

集成温湿度显示，时间显示功能，一灯多用

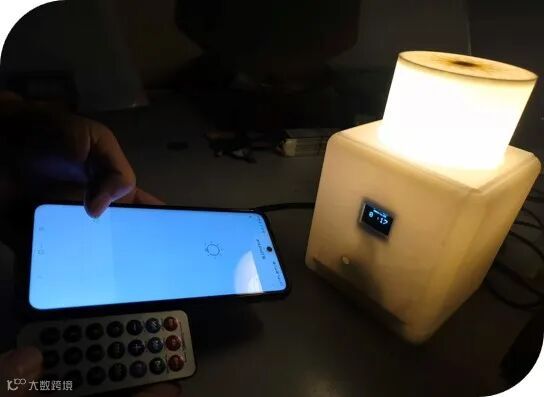

远程手机遥控，方便快捷，光影随心

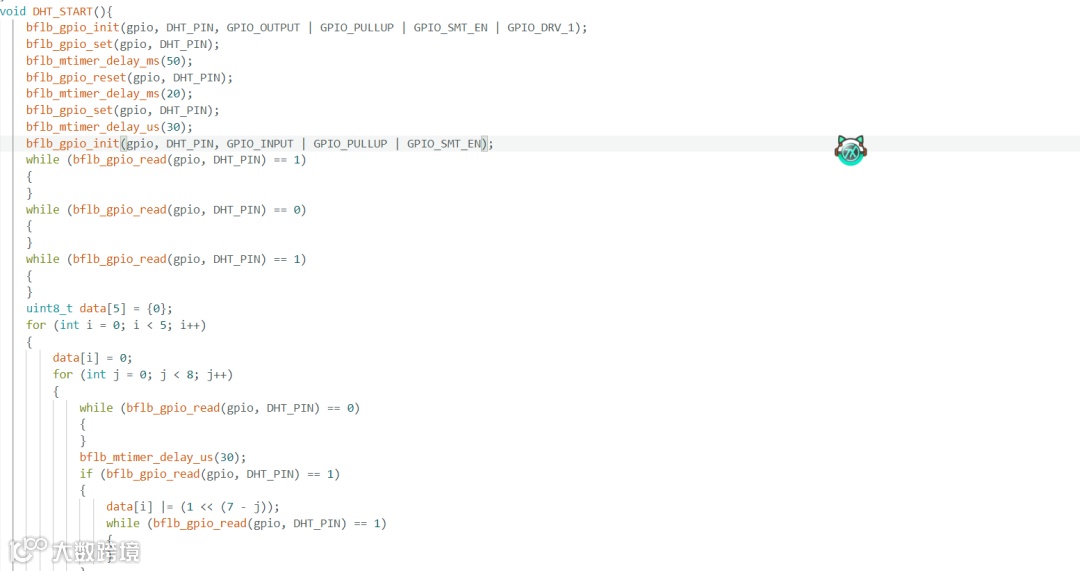

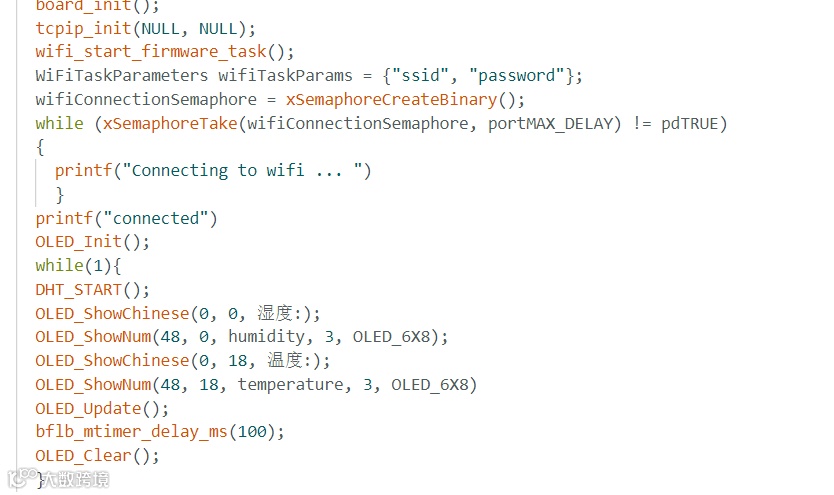

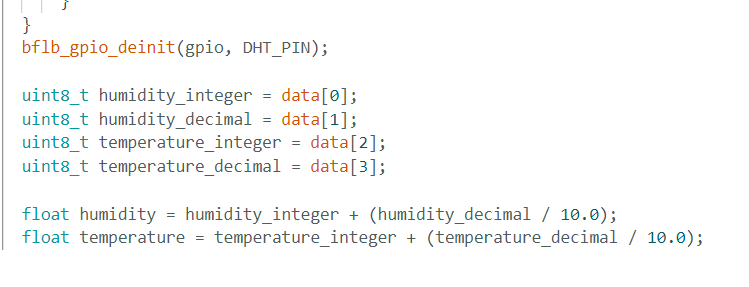

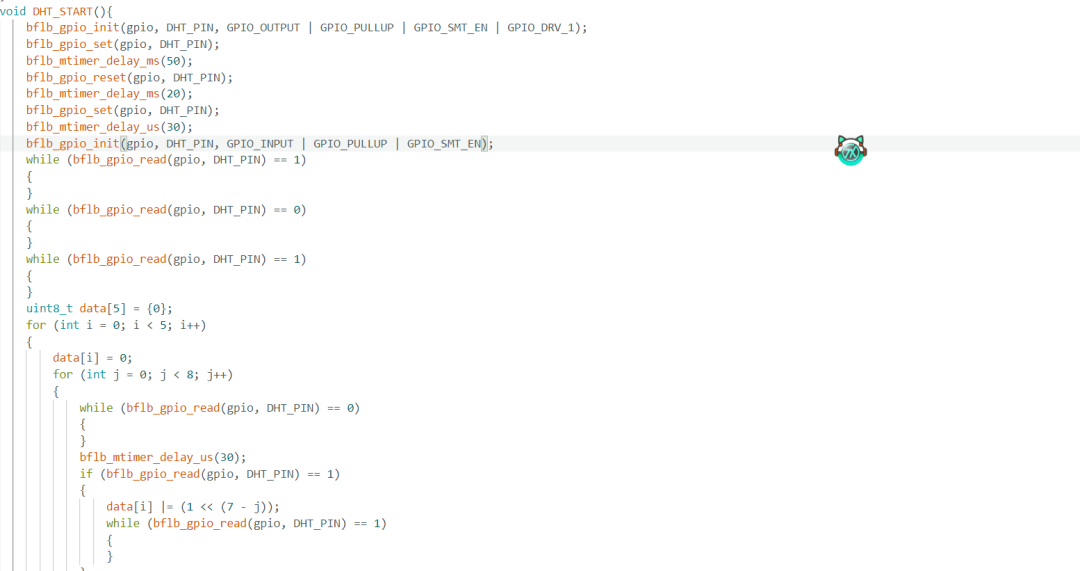

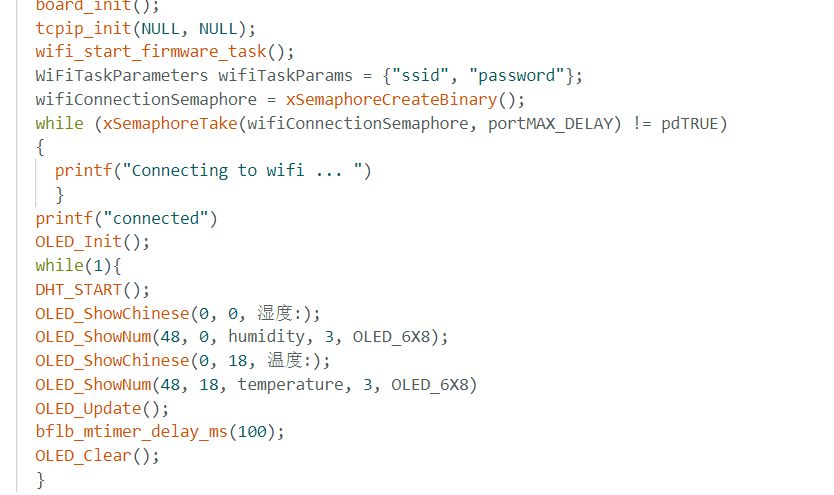

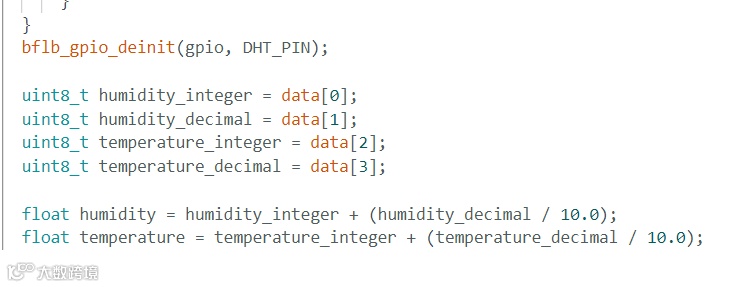

这个书桌灯可以通过Ai-M61-32S联网实时显示时间，通过dht11温湿度模块显示温湿度，同时具备抽拉式手机支架，可以将手机放在上面，同时可以通过手机遥控开灯，当开灯时，会控制舵机将灯升起来。顶部还有一个触控开关，可以控制灯的开关。好像还加了一个红外遥控，开关有点多（嘿嘿）。关于代码部分，因为是最后从esp8266改成AI-M61-32S的，所以没有多少时间自己写了，就从各位大佬哪里复制了一下各个模块的用法。
