本作品由安信可社区用户
iiv制作
原贴地址：【电子DIY作品】AI-M61-32S开发板拓展板
时间过的真快，眨眼间楼主玩M61这个模组已经有一个多月了，学习的同时结交了很多不讲武德志同道合的朋友，从最开始刚接触的点灯到慢慢尝试上手用M61驱动各种电子模块，深感还要学习很多
。
这次，楼主把这段时间验证过的一些电子模块都放上来了！！
i2c屏幕、WS2812RGB灯珠、DS1302时钟、蜂鸣器、继电器、红外接收发送管、DHT11温湿度传感器、矩阵键盘、光敏电阻......当然，M61不仅可以用来学习，还可以当一个主控用来控制家里的一些设备~

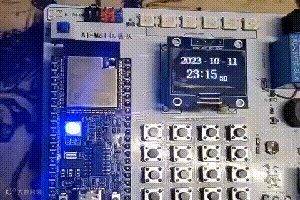

这次使用M61开发板只引出了串口，把usb引出到底板上了，顺便简单的写了一些代码，可以在读取ds1302的时间显示在屏幕上，读取温湿度，光敏电阻读取光照，还有灯珠~

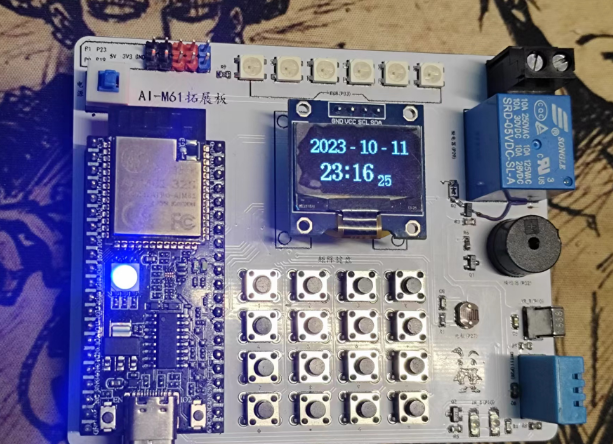

板载了一个ds1302时钟ic，以及一个cr2032备用的电池，保证断电的时候继续走时，有个时间之后我们可以做很多事情，可以重复执行每天定时任务之类的，ds1302走时感觉有点不准，我们可以每天连上Wi-Fi对一下时间。

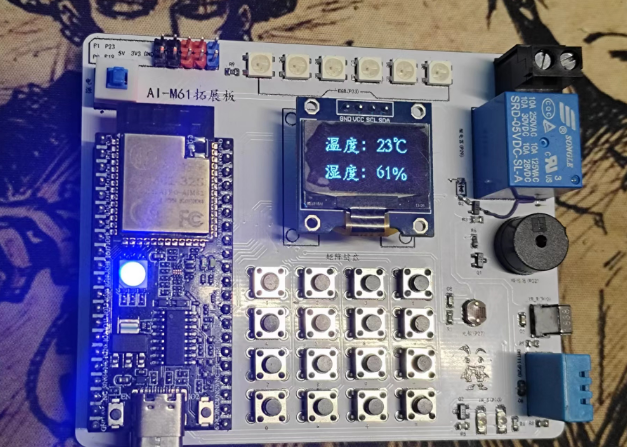

DHT11可以同时采集温度和湿度，价格也比较便宜，简单的应用感觉还不错，就是无法精准读取小数点后的数字，好在价格便宜。

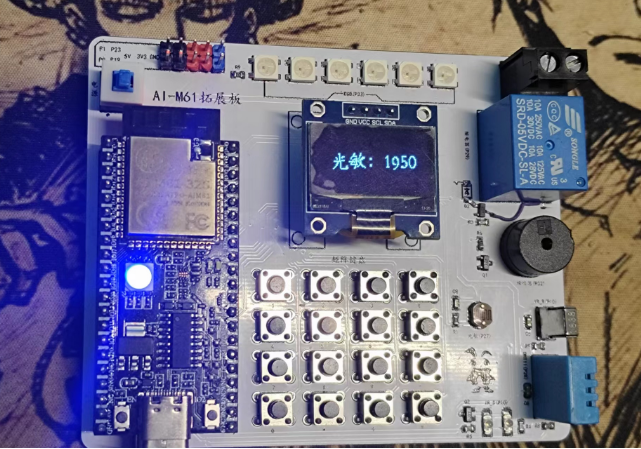

通过ADC读取光强可以检测当前是不是晚上了，做到天黑自动开灯，天亮自动关灯。

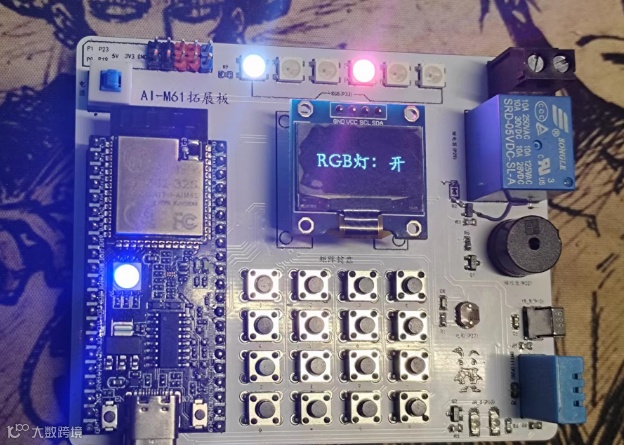

只需要一根线就可以控制好多颗灯亮五颜六色的颜色，非常好玩，没有什么特殊功能
其实底板还有一些其它的功能可以玩，楼主说下自己的想法：
板载了红外收发，可以用红外遥控来控制板子进行一些操作，比如开关继电器。
做无源蜂鸣器，使用PWM控制来播放音乐；使用蜂鸣器也可以当一个闹钟用来提醒通知。
矩阵键盘，通过扫描按键状态知晓当前按下的是哪个键。
以上除了红外收发，楼主都验证过了，备注：板子大小在10cm以内，大家有兴趣可以打一块，共同进步！
立创链接：点我跳转
想免费领Ai-M61-32S开发板?
安信可社区免费送开发板，不限量！
点击下图查看规则☟☟☟
产品太多？教程无法快速找到？
安信可产品、教程索引目录

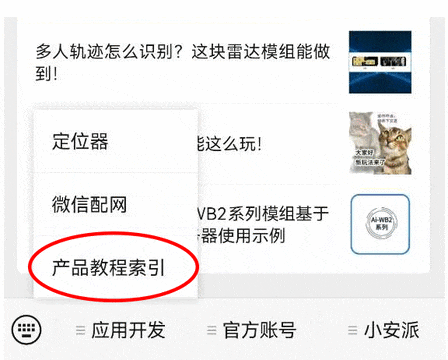

点击菜单快速查看（持续更新中）
☟☟☟
