前言
安信可雷达模组Rd-04已经出来一段时间了，怎么快速上手想必大家都比较关心这个问题，前面已经给大家介绍过Rd-01（点击查看：上手快！Rd-01人体感应模组详细教程）、Rd-03的使用（点击查看：一分钟上手安信可雷达模组Rd-03），本教程就给大家详细介绍一下Rd-04的用法。
Rd-04引脚说明

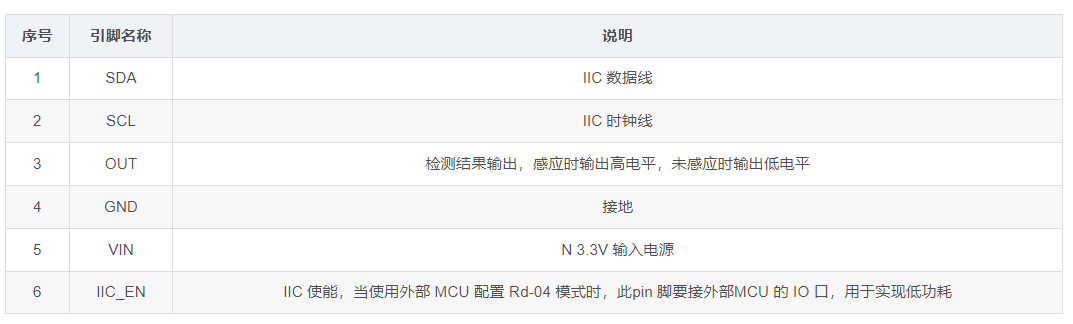

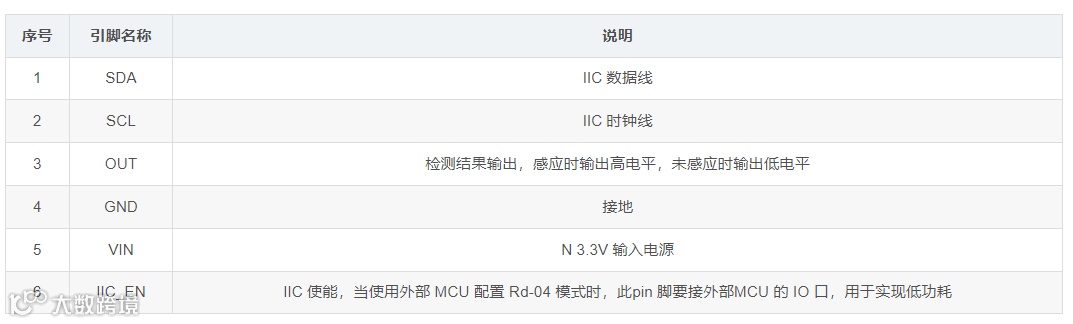

Rd-04 一共引出6pin 2.0mm 的排针，引脚如下：
注意：
本文需要使用到I2C引脚，所以正式接线之前，需要把Rd-04的板载MCU 拆掉，MCU的位置如下：
Rd-04与STM32的接线

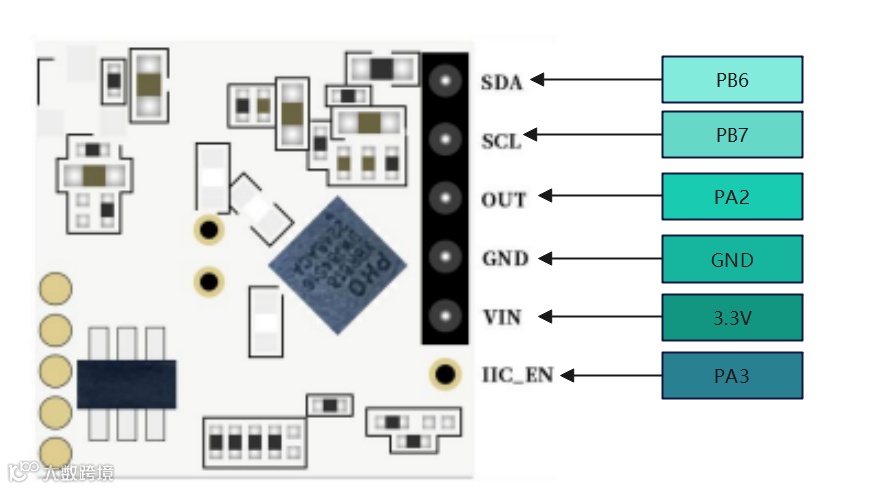

在本次的STM32工程当中，与Rd-04的接线如下：
STM32驱动移植
为了方便大家更快实现功能，我们开发了一个驱动库，你只需要把I2C的驱动写好就OK：
●Rd-04 I2C使能IO函数，Rd-04的I2C功能需要把IIC_EN引脚拉高之后才能使用，以STM32为例，使能HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET)，关闭：HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET)
●I2C 发送起始信号函数
●I2C 发送停止信号函数
●I2C 主机等待ACK应答函数
●I2C 发送字节函数
●I2C 读取字节函数，这个函数需要自带是否给从机发送ACK 参数
●微妙延时函数

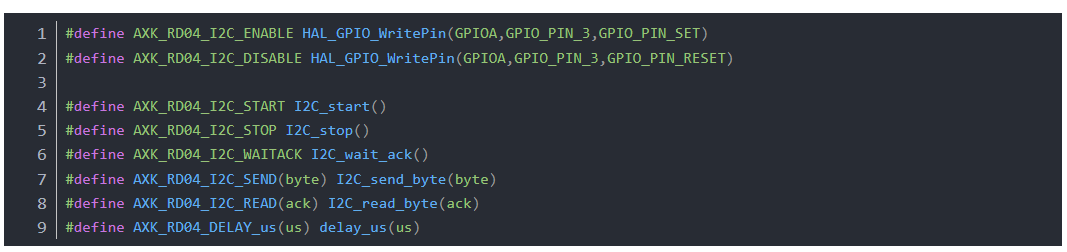

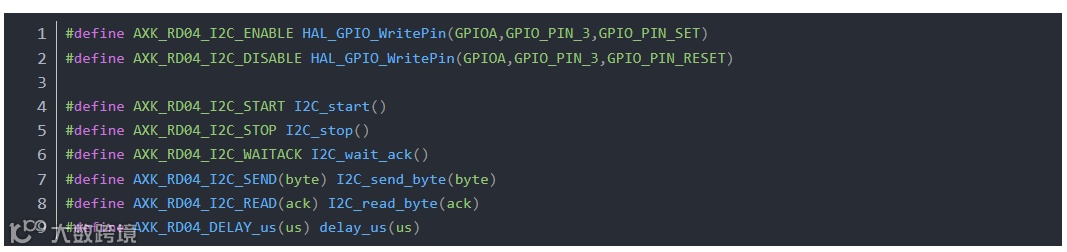

完成驱动的开发之后，替换掉原来的，比如：
因为Rd-04无法实时输出检测数据，只有IO输出的高低电平，所以，我们能做的也只能通过检测Rd-04的OUT引脚输出。

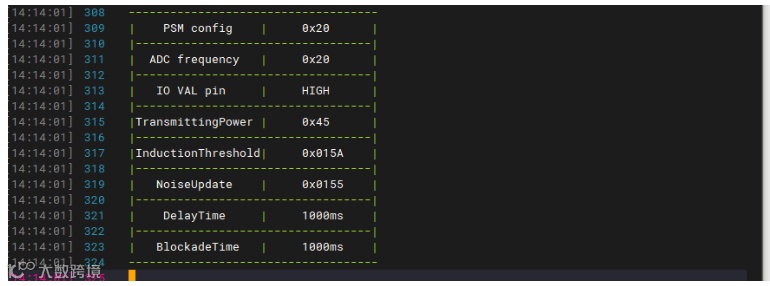

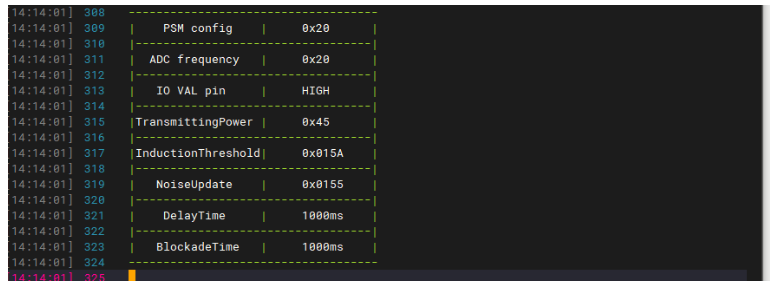

运行结果：
其他API说明及源码地址
void axk_rd04_default_config(void)
Rd-04 出厂默认配置，里面的配置参数不推荐修改，建议使用其他函数修改配置
void axk_rd04_display_config(void)
输出打印配置结果，需要支持pinrtf打印输出
void AxkRd04SetIoValOutput(uint8_t OutputStatus)
设置IO VAL的输出电平，即检测到目标时应输出的电平，默认输出高
void AxkRd04SetWayOfWorking(rd04_psm_t PSM)
配置供电方式，默认为间歇供电，即低功耗模式
void AxkRd04SetADCSamplingFrequency(rd04_adc_sf_t ADC_SF)
配置ADC采样频率，默认1KHz,有1KHz、2KHz、4KHz和16KHz可选
void AxkRD04SetTransmittingPower(rd04_tpower_t Tpower)
配置发射功率。默认 RD04_TPOWER_5，即0x45，有8档可选：
RD04_TPOWER_0~RD04_TPOWER_7
void AxkRD04SetInductionThreshold(uint16_t IndTs)
配置感应门限，默认：0x15a
void AxkRD04SetNoiseUpdate(uint16_t noiseupdate)
配置更新噪声门限，默认：0x0155
void AxkRD04SetInductionDelayTime(uint32_t _delay_ms)
配置延时时间，单位：ms。默认100ms
void AxkRD04SetBlockadeTime(uint32_t _delay_ms)
配置锁定时间，单位：ms。默认1000ms
源码地址： https://github.com/Ai-Thinker-Open/STM32F102_Rd-04
原博文地址：安信可新品雷达模组Rd-04的STM32驱动教程
