【电子DIY作品】+WiFi远程开机卡+ESP-12F+欢迎围观！！！

安信可科技

2024-06-21

导读：智能家居DIY火热开启中

家用电脑搭建的服务器，偶尔停电和宕机，是否有个产品能远程开机或从启服务器呢？使用万能的淘宝搜索，确实有这样的产品，价格还可以接受。对嵌入式还有点兴趣，看看自己能不能肝出硬件来，然后烧录上自己写的程序。

本作品由安信可社区用户

shawnting制作

功能介绍

1、主控采用ESP-12F，带wifi模块。基于Blinker物联网平台；

2、硬件光耦隔离，两路输入。一路开机，一路复位；

3、手机端使用Blinker App，自定义控制界面；开机从和重启复用一个按钮，单机是开机，长按重启。

硬件设计

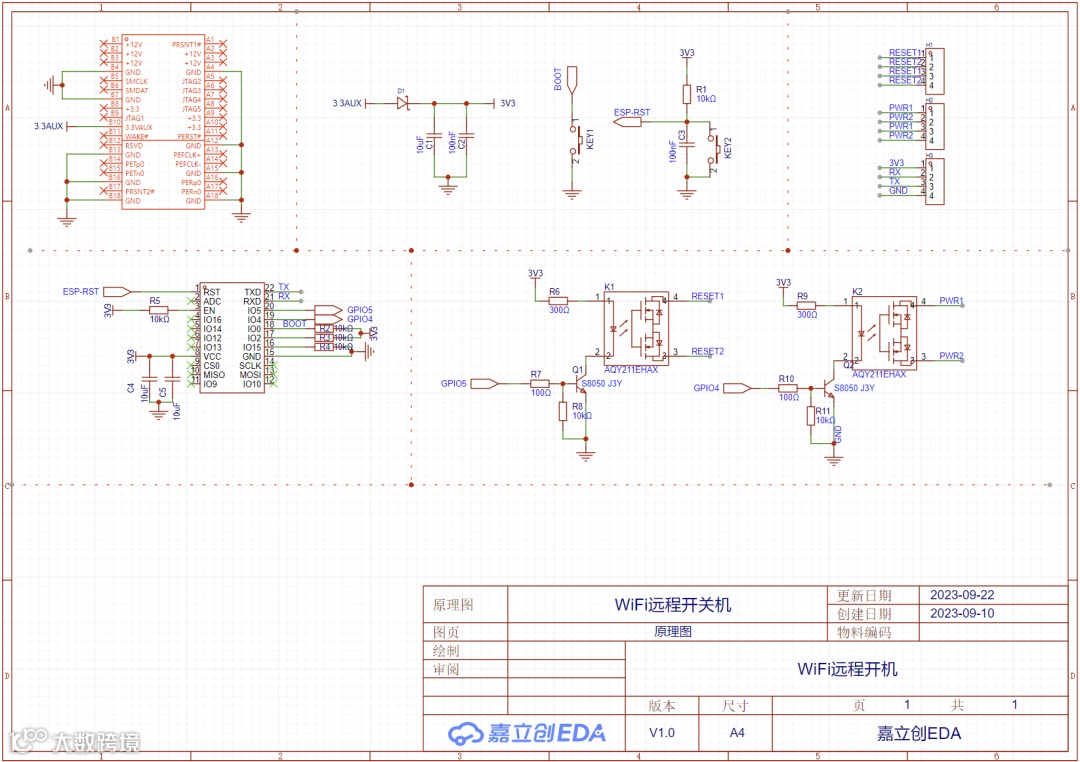

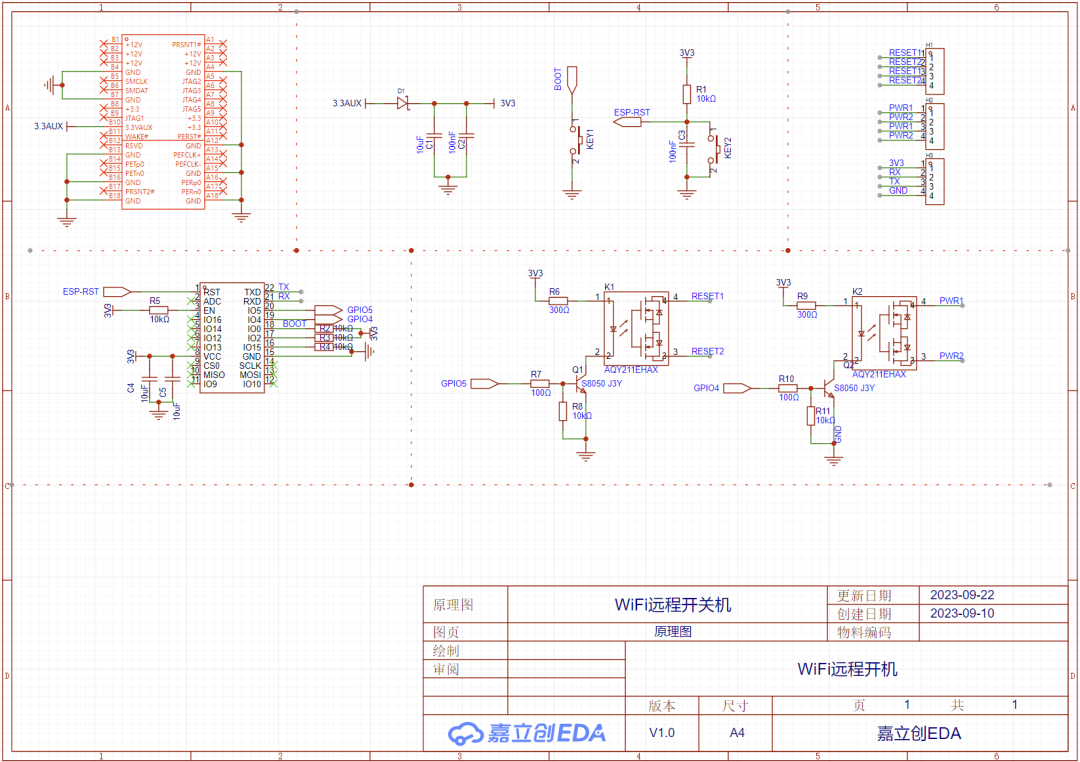

3.1 硬件原理图

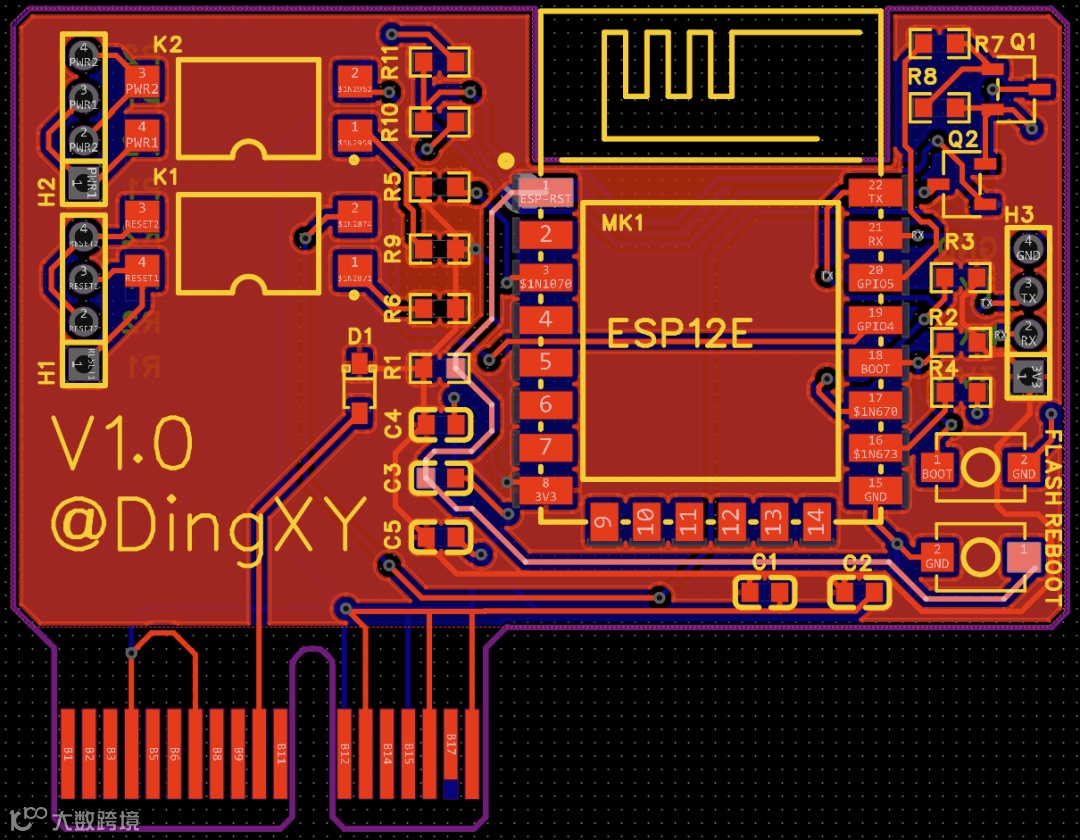

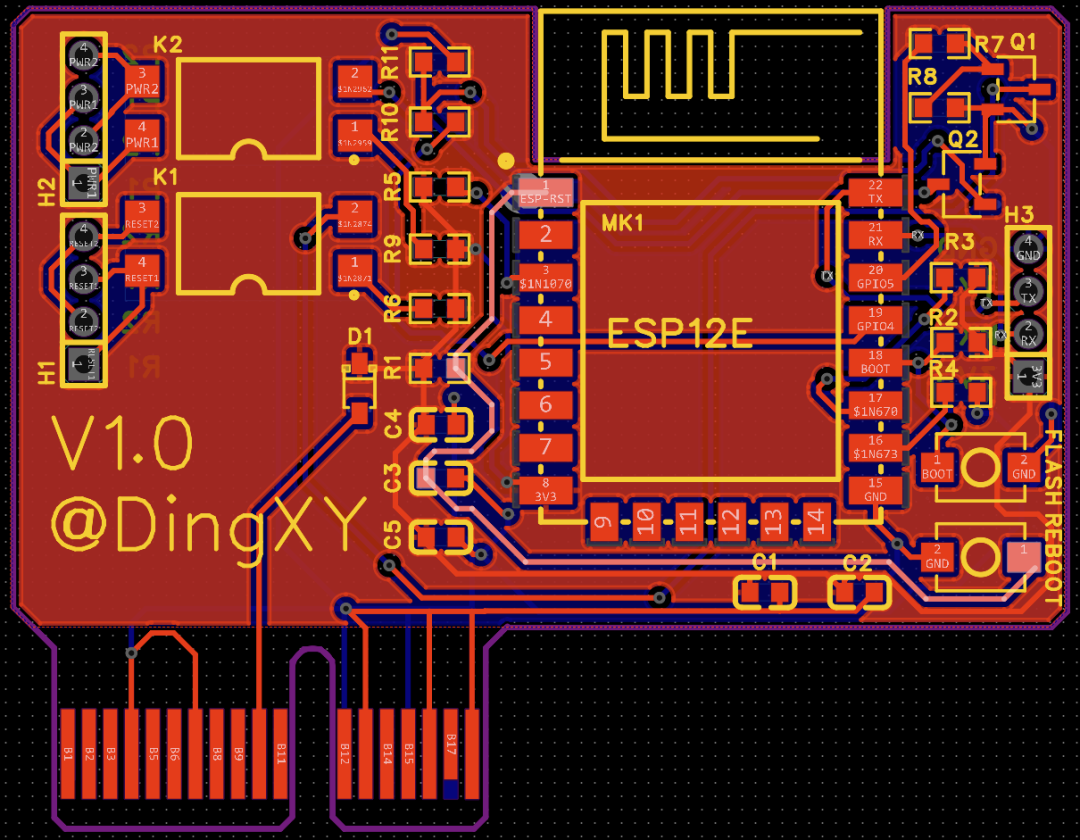

3.2 硬件PCB

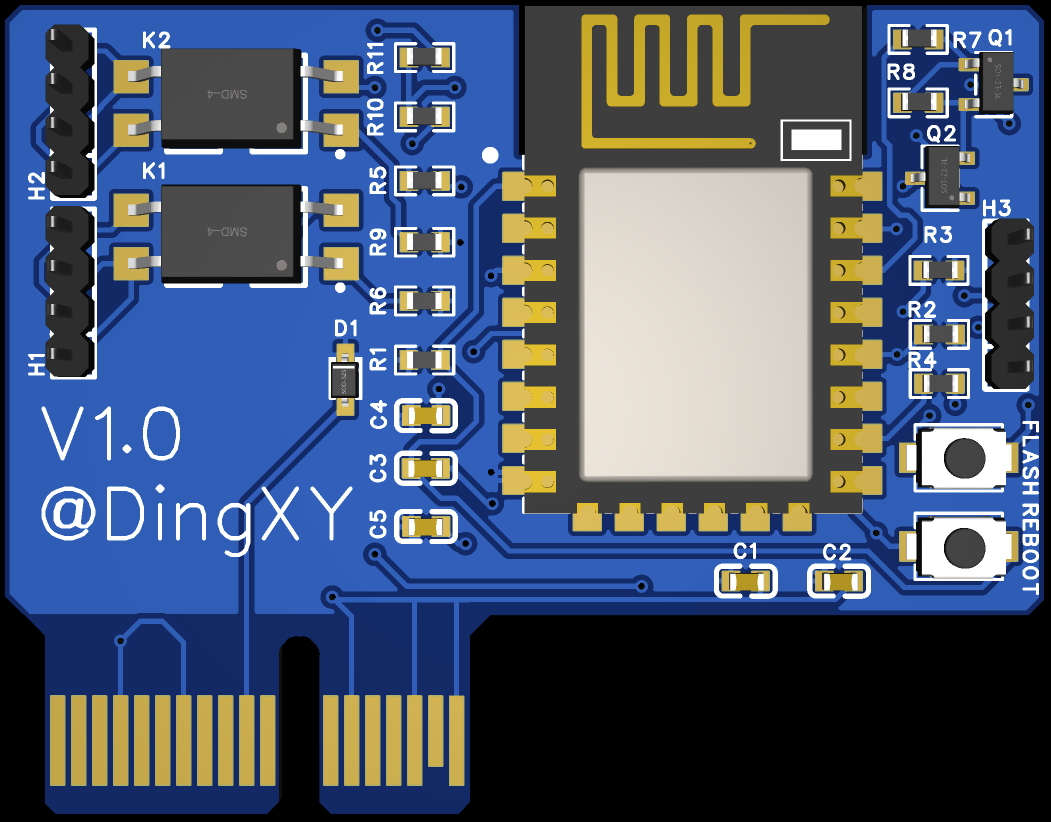

3.3 硬件3D视图

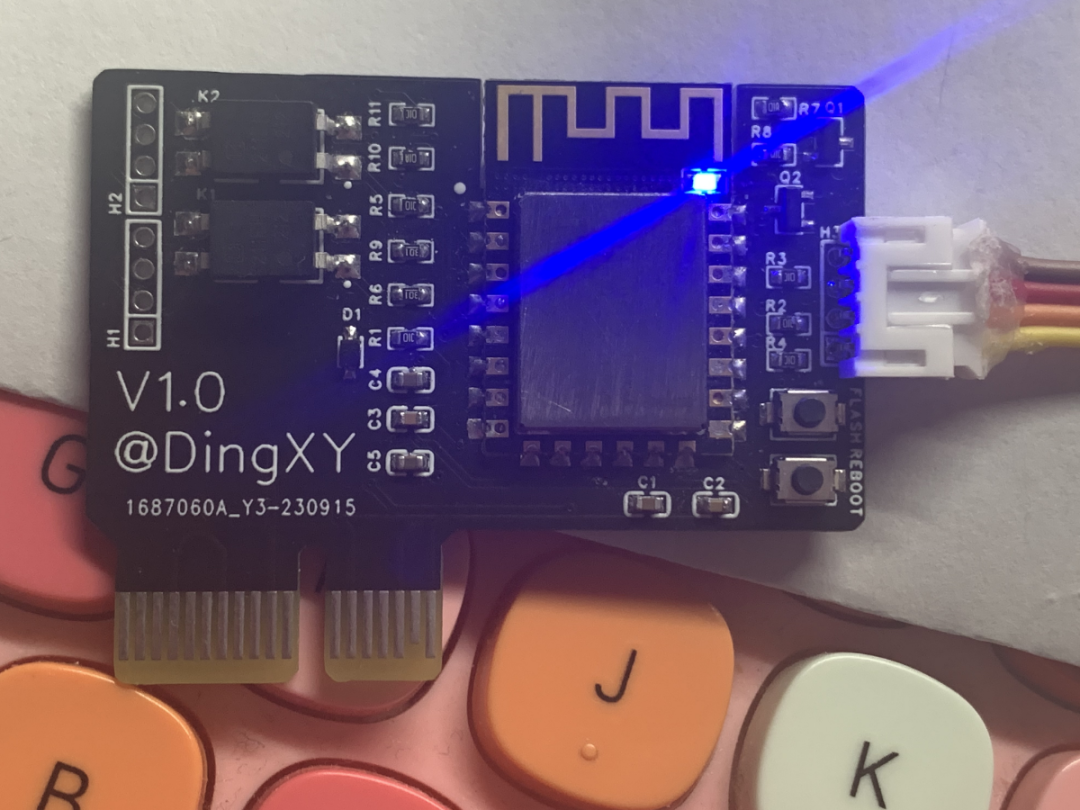

3.4 硬件实物

软件设计

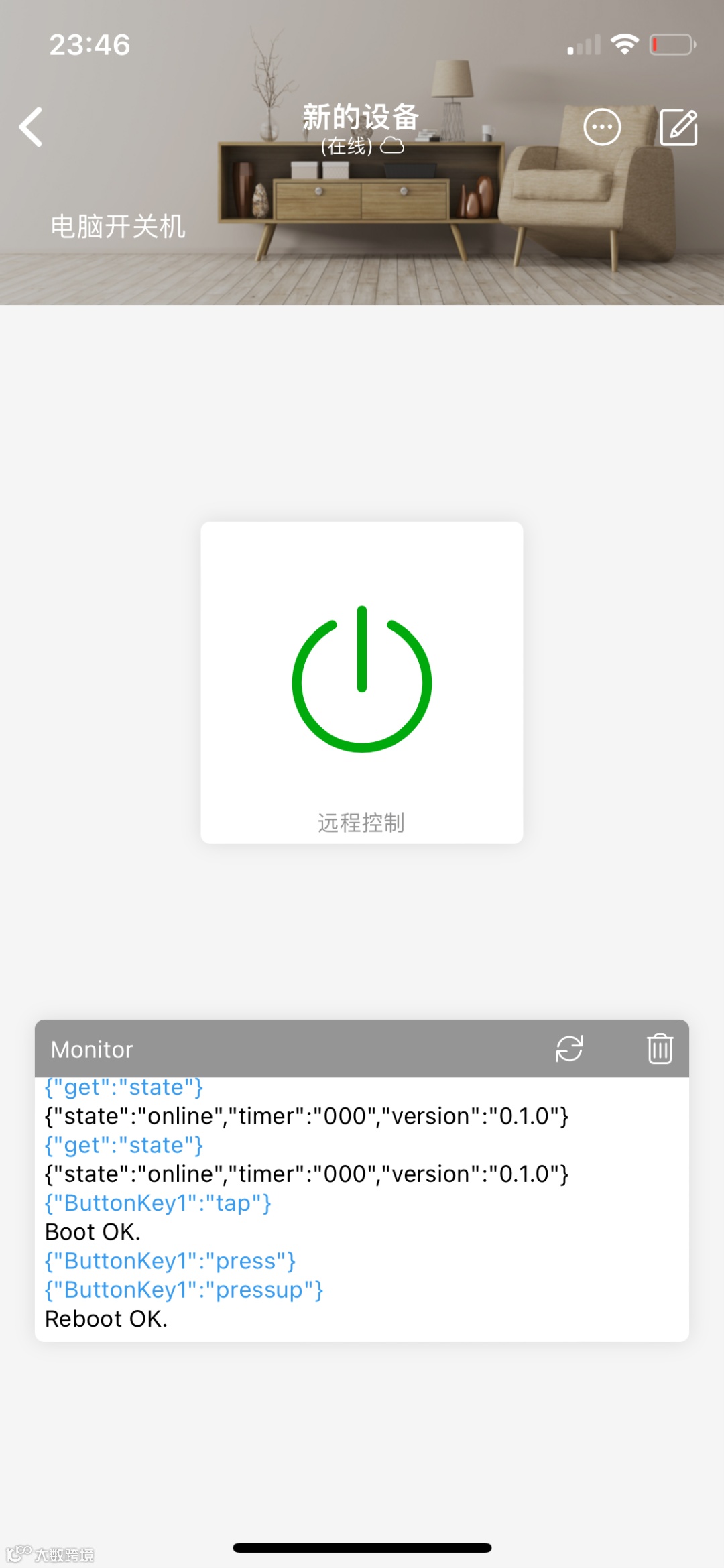

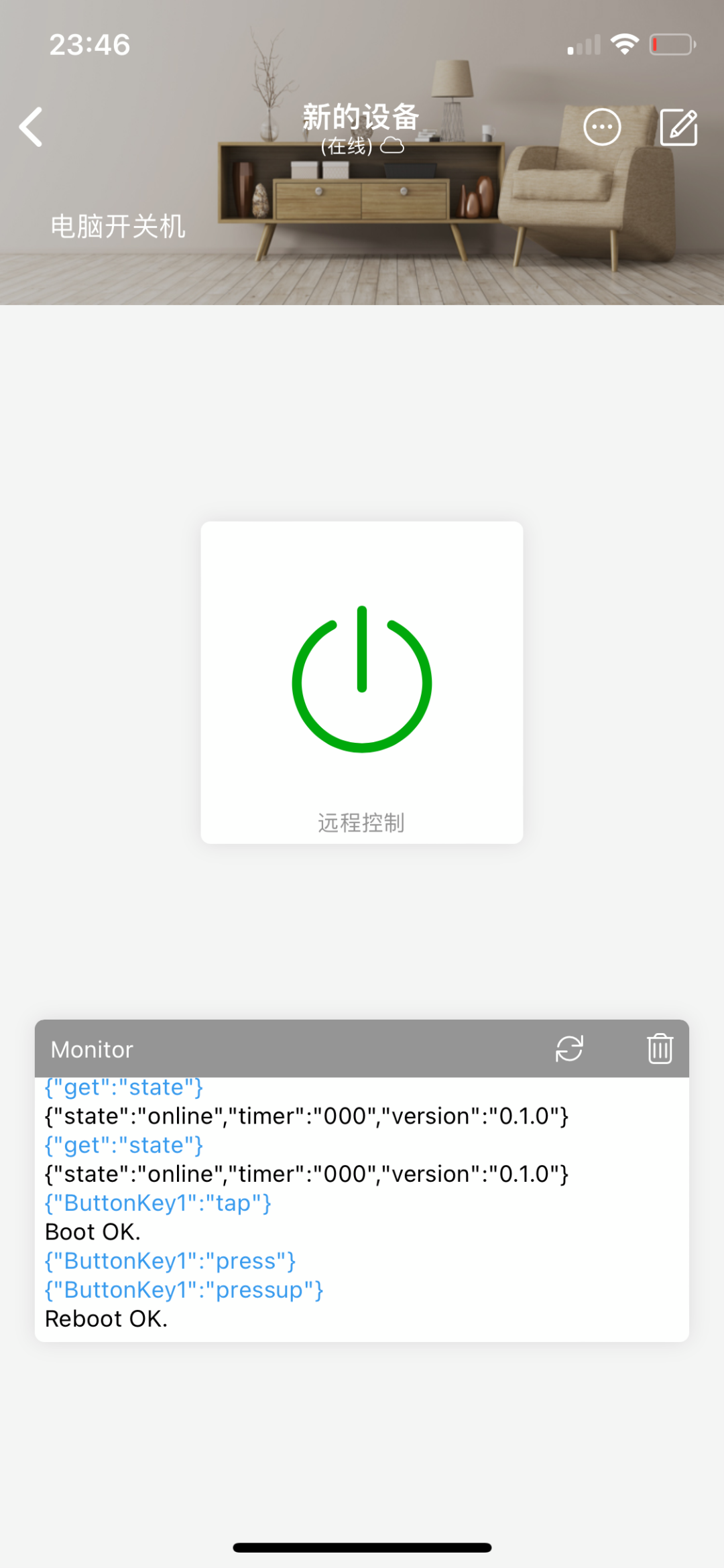

基于Blinker平台，手机端用的Blinker app，设计界面如下：

软件部分：

#define BLINKER_WIFI#define BLINKER_ALIGENIE_OUTLET
#include <Blinker.h>
char auth[] = "xxxxxxxxx";char ssid[] = "xxxxxx";char pswd[] = "xxxxxxx";
/***************************手机APP接口***********************///按键1初始化, 创建对象#define BUTTON1 "ButtonKey1"BlinkerButton Button1(BUTTON1);#define BOOTGPIO4   4#define RESETGPIO5  5#define LED   LED_BUILTIN
//按键1数据处理回调函数void Button1Callback(const String& state) {  BLINKER_LOG("get button state: ", state);
  if (state == "tap") {    //电脑开关机    digitalWrite(BOOTGPIO4, HIGH);    digitalWrite(LED, HIGH);    delay(1000);    digitalWrite(BOOTGPIO4, LOW);    digitalWrite(LED, LOW);    Blinker.print("Boot OK.");    BLINKER_LOG("Boot OK.");  }  if (state == "press") {    //电脑重启    digitalWrite(RESETGPIO5, HIGH);  }  if (state == "pressup") {    digitalWrite(RESETGPIO5, LOW);    Blinker.print("Reboot OK.");    BLINKER_LOG("Reboot OK.");  }}
//检测收到未解析数据时的回调函数void dataRead(const String& data) {  BLINKER_LOG("Blinker readString: ", data);
  Blinker.vibrate();
  uint32_t BlinkerTime = millis();
  Blinker.print("millis", BlinkerTime);}
void setup() {  //初始化串口服务  Serial.begin(115200);  BLINKER_DEBUG.stream(Serial);  //设置引脚模式并初始化引脚  pinMode(LED, OUTPUT);  digitalWrite(LED, LOW);  pinMode(BOOTGPIO4, OUTPUT);  //开关机控制引脚  digitalWrite(BOOTGPIO4, LOW);  pinMode(RESETGPIO5, OUTPUT);  //重启控制引脚  digitalWrite(RESETGPIO5, LOW);
  //网络初始化  Blinker.begin(auth, ssid, pswd);
  //注册Blinker APP命令的回调函数  Blinker.attachData(dataRead);  Button1.attach(Button1Callback);}
void loop() {  Blinker.run();}
