导读：文末有福利，扫码获取首批样品~

据天猫数据显示，2020年天猫双11总成交额为4982亿元。天猫精灵生态智能品的销售额2分钟破亿，1小时卖出智能设备超100万台。

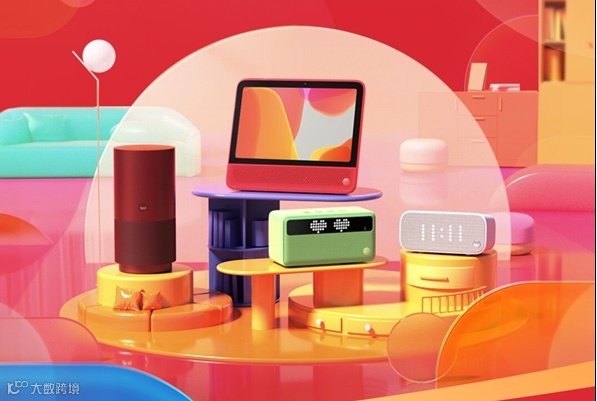

11.1~11.1期间，天猫精灵智能音箱在智能音箱品类中获得双料第一，16个品牌成交额突破1亿。
天猫精灵智能音箱作为阿里系的智能入口，掌握着天猫精灵生态产品之间的互联互通。智能产品接入天猫精灵的需求迫在眉睫。
安信可科技于9月30日发布了一款基于平头哥TG7100C芯片的WiFi+BLE模组 TG-12F，这款模组支持直连天猫精灵。
经过了一个多月的开发，安信可科技推出了基于TG-12F的AT指令&接入阿里飞燕/天猫精灵平台的方法，并开放源码给意向客户。本文开放首批样品申请，如您需要可在文章下方扫描二维码获取。

内容简介

一、产品说明
二、硬件接线
三、AT指令集
四、接入阿里飞燕平台
五、接入天猫精灵平台


一、产品说明

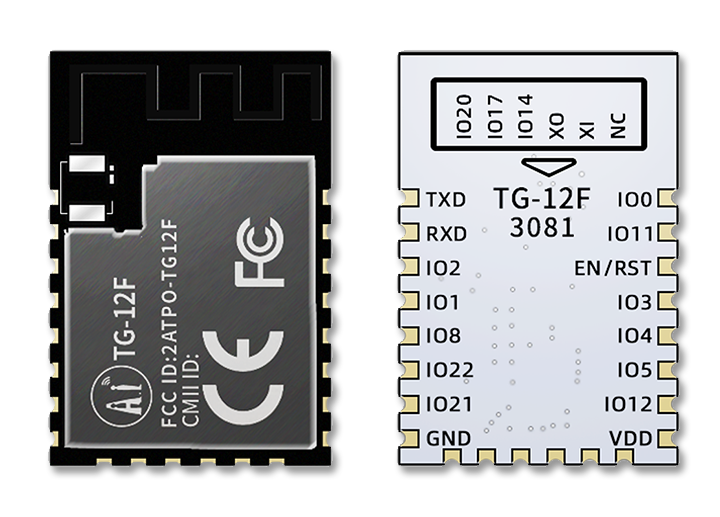

安信可科技TG-12F采用平头哥TG7100C芯片（智能新一代高集成 Wi-Fi 和 BLE 组合芯片）。 TG-12F支持2.4G 射频、Wi-Fi 802.11b/g/n 和 BLE 基带/MAC 设计，而且极具性价比，以WiFi模块的价格做到了WiFi+BLE的功能。
核心芯片包含一个低功耗 32 位 RISC CPU、高速缓存和存储器。电源管理单元提供灵活的设置实现低功耗模式，并支持多种安全功能。

其它产品特性：

  • 采用开源自主可控 RISC-V CPU，1～160MHz 可调，276KB SRAM；

  • 支持 STA，Soft AP 和 Sniffer模式；

  • 超低功耗：休眠功耗仅 0.5uA，联网待机功耗仅 40uA(DTIM10)；

  • 超快连接：冷启动，快连接，仅 70ms；

  • 超远距离：最大发射功率 21dBm，灵敏度-98dBm；

  • 高安全性：支持安全启动、安全调试、AES 128/192/256 加密引擎、WPA3、MD5、SHA-1/224/256、PKA（RSA/ECC）加密 引擎

应用场景

·  智能照明               ·  智能家电

·  智能开关               ·  监控遥控

·  智能插座

二、硬件接线

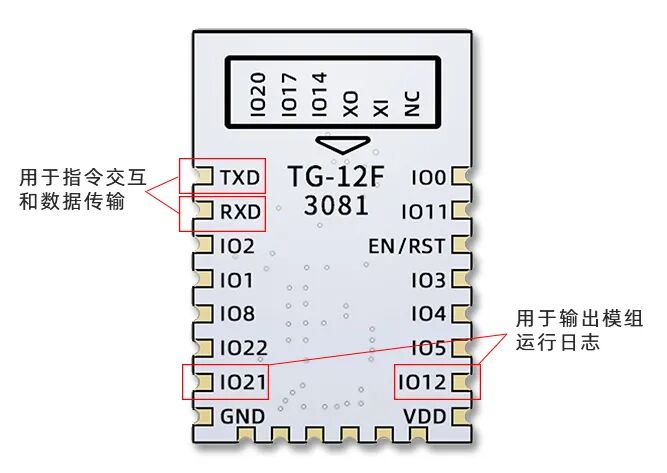

TG-12F接出两个串口：
一个指令串口，用于指令交互和数据传输，波特率为115200；
一个日志串口，用于输出模组运行日志，波特率为921600。电源供电3.3V。


三、AT指令集
指令
 作用

例子
AT
 模组正常启动
AT
OK
AT+HELP
 查询当前系统支持的指令列表
AT+HELP
返回指令列表，返回OK
AT+UARTE
 串口回显开关
AT+UARTE=1
OK
AT+RST
 重启模组
AT+RST
OK
AT+CIPSTAMAC_DEF?
 获取模组MAC地址
AT+CIPSTAMAC_DEF?
+AT+CIPSTAMAC_DEF:84-F3-EB-DD-9E-63
OK
AT+GMR
 查询版本和使用区域
AT+GMR
at version:1.0.0
sdk version:1.6.2
firmware version:app-1.6.2-1-20201013.091912
AT+RESTORE 恢复出厂设置
AT+RESTORE
OK
AT+ALIBTSMARTCONFIG
 进入蓝牙辅助配网
AT+ALIBTSMARTCONFIG
OK
AT+SENDJSON
 发送JSON到服务器

1)发送上行属性数据，必须是JSON字符串<512字节

AT+SENDJSON="PROPERTY",{"PowerSwitch":1}

OK

2)发送上行事件数据，必须是JSON字符串<512字节

AT+SENDJSON="EVENT","faultReportEvent",{"errCode":1}

OK
AT+RECVJSON 接收JSON从服务器（缓存队列）
1）获取下行数据成功的例子，建议间隔100ms以上AT+RECVJSON
{“PowerSwitch”:1}
OK
2)获取下行数据失败的例子，建议间隔100ms以上AT+RECVJSON
ERROR
AT+LINKKEYCONFIG
 设置三元组信息
AT+LINKKEYCONFIG="a1mmY2BWaSJ","plug02","30084679e0049a24eb3ea624c4c6b3ec",
"Ywy0qCOfleG8j7u5","5999565"
OK
AT+LINKKEYCONFIG? 获取三元组信息
AT+LINKKEYCONFIG?
+LINKKEYCONFIG="a1mmY2BWaSJ","plug02","30084679e0049a24eb3ea624c4c6b3ec",Ywy0qCOfleG8j7u5",5999565
AT+ZEROCONFIG 零配/smartconfig
AT+ZEROCONFIG
OK
AT+CONNECTEDCHECK?
 查询云端是否连接成功
1)已连接云端：
AT+CONNECTEDCHECK?
+CONNECTEDCHECK:1
OK
2)未连接云端：
AT+CONNECTEDCHECK?
+CONNECTEDCHECK:0
了解更多资料，可前往官网获取  https://docs.ai-thinker.com/tg
四、接入阿里飞燕平台

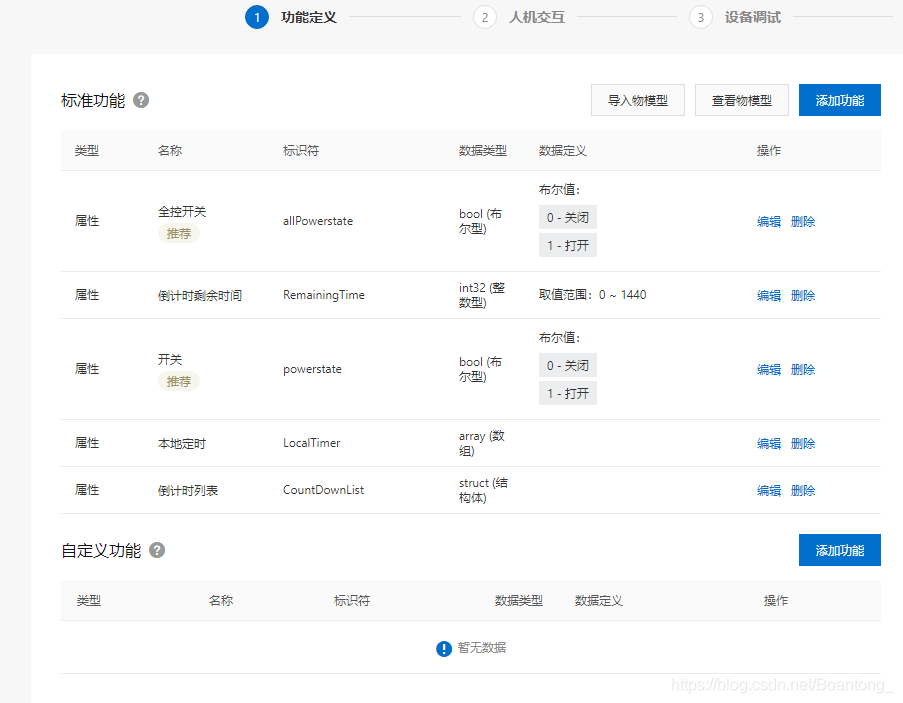

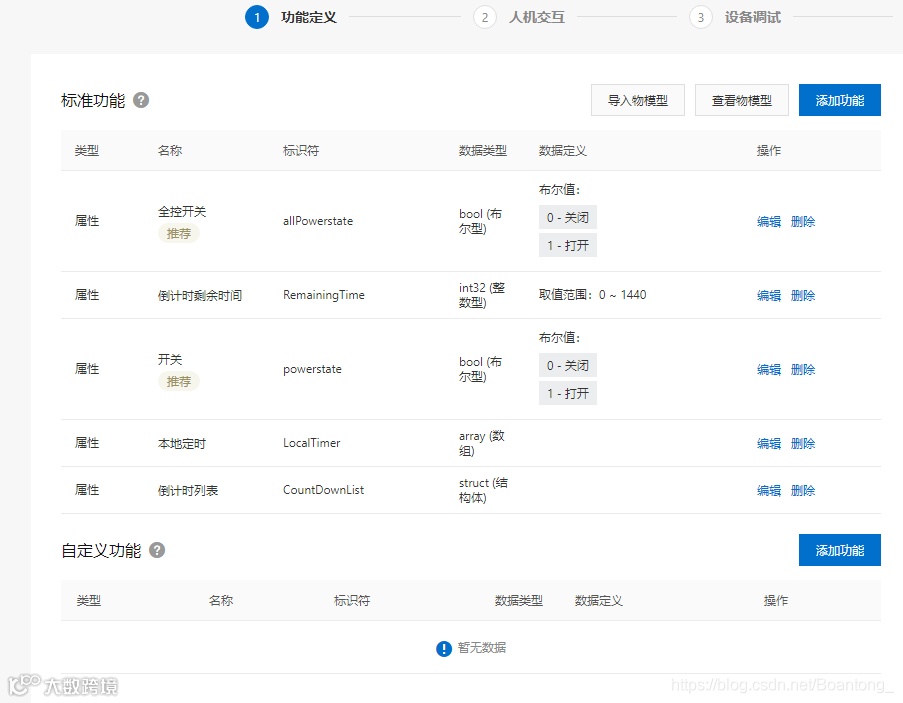

1.功能定义

根据产品需求添加功能

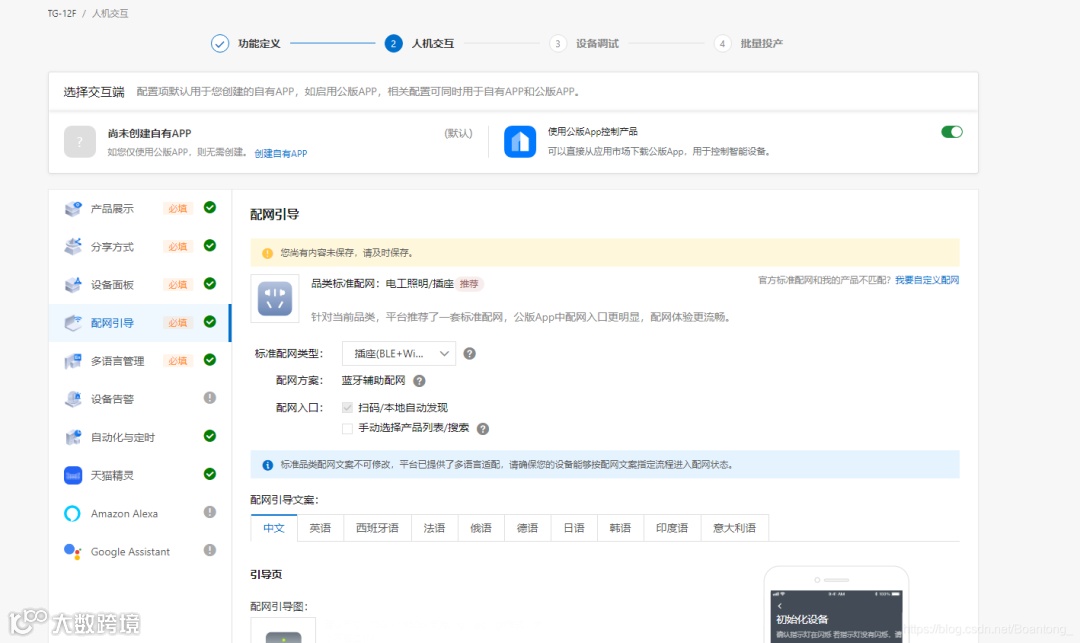

2.人机交互

根据引导配置交互信息，配网方案使用BLE+WIFI

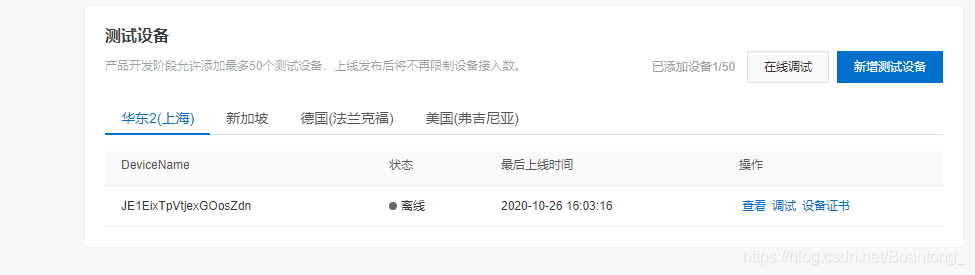

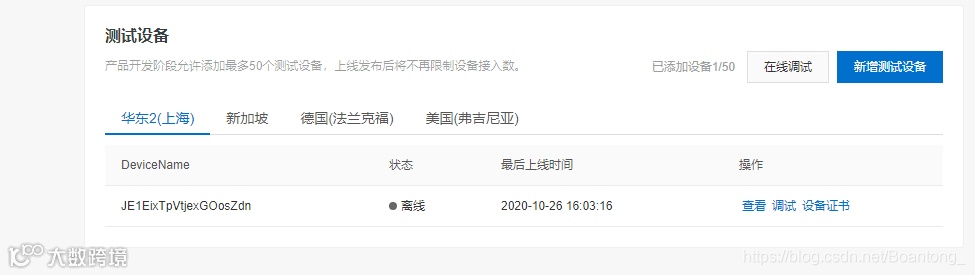

3. 添加测试设备

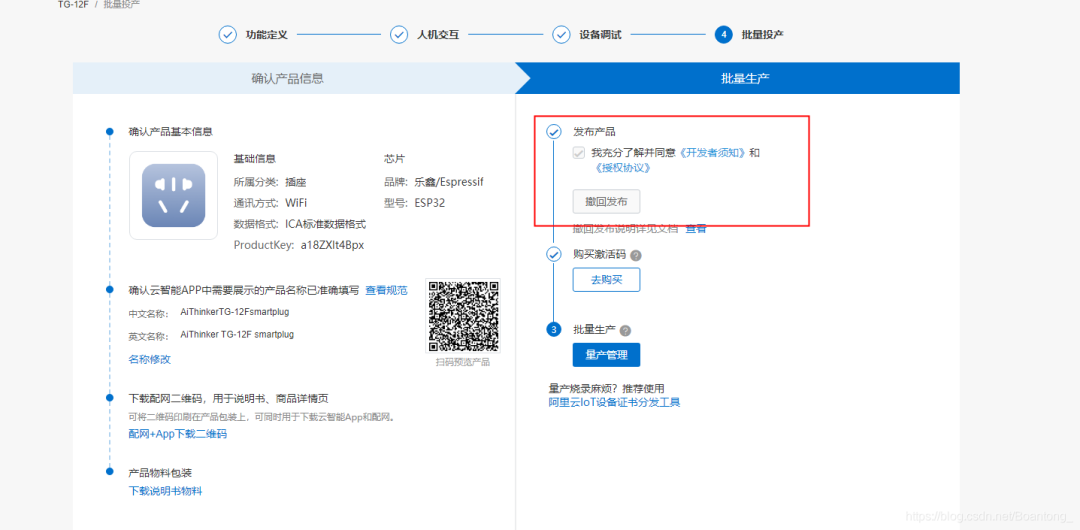

4. 发布产品

使用蓝牙辅助配网方式需要发布设备之后才能自动发现，发布后若需要修改可撤回发布

5.设置五元组进入配网

(向左滑动查看全部代码)

1|AT+LINKKEYCONFIG="a18ZXlt4Bpx","JE1EixTpVtjexGOosZdn","c956caa7264589b3d9192da6ada66fa6","haR4qXTXLHxVhHYn","6172928"
3|//写入Product Key，Device Name，Device Secret，Product Secret，Product Id
3|
4|AT+ALIBTSMARTCONFIG  //进入蓝牙辅助配网

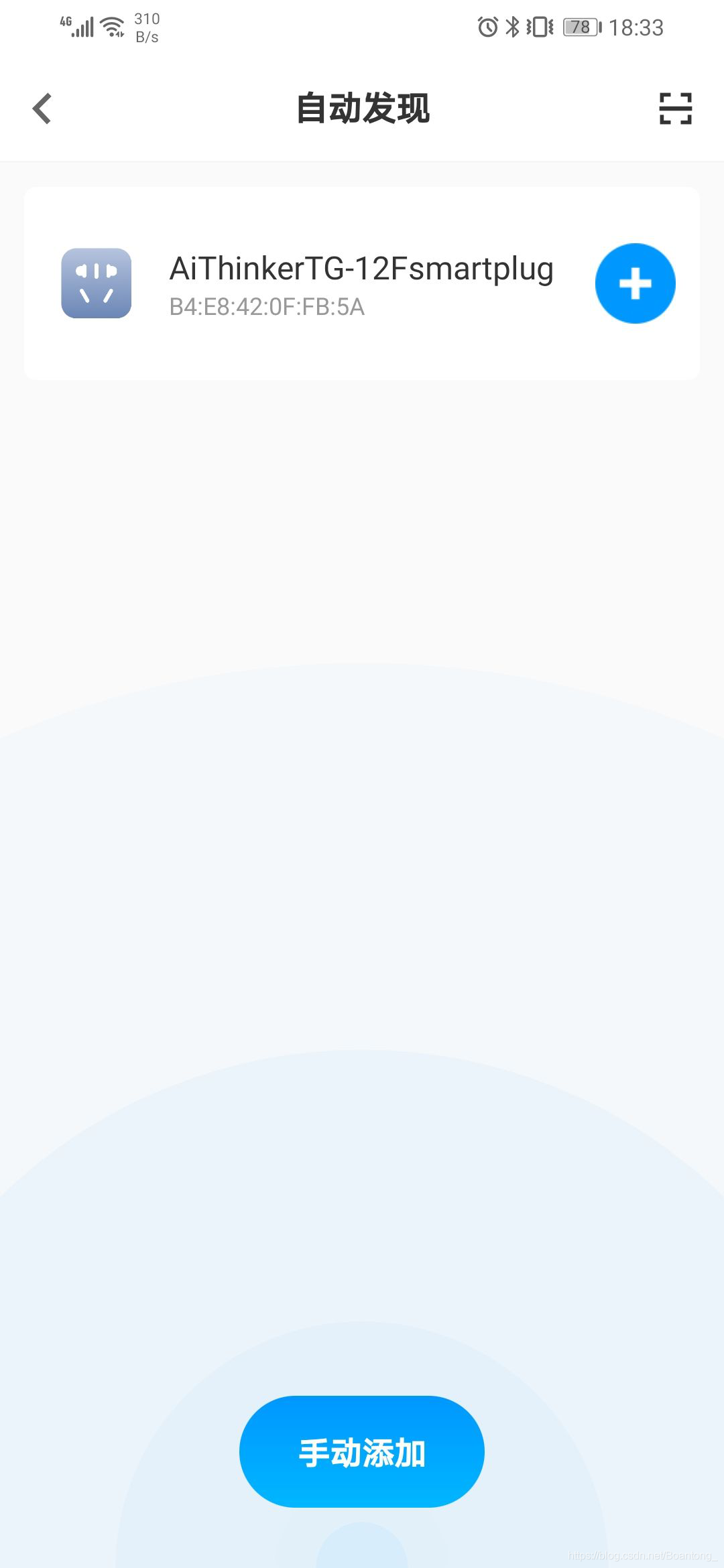

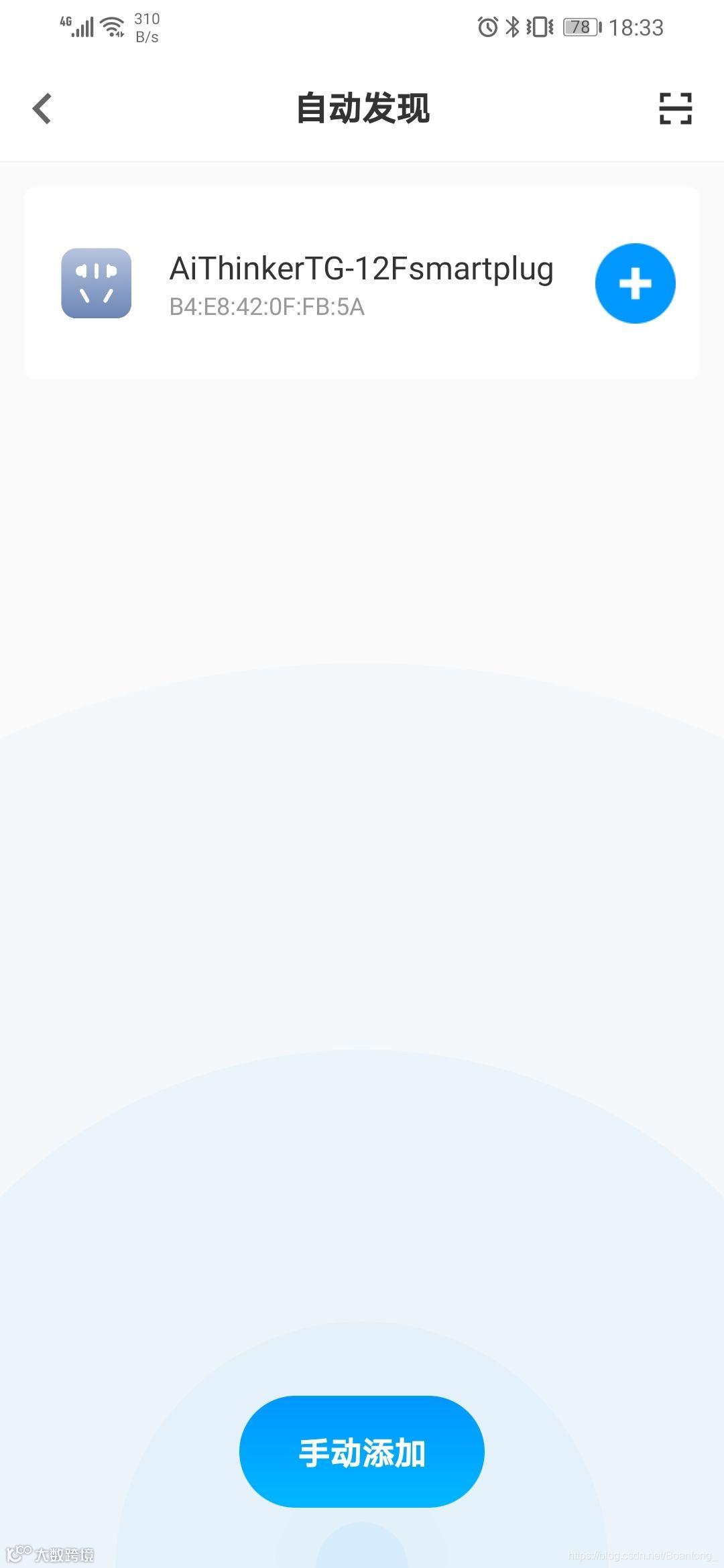

打开云智能app添加设备

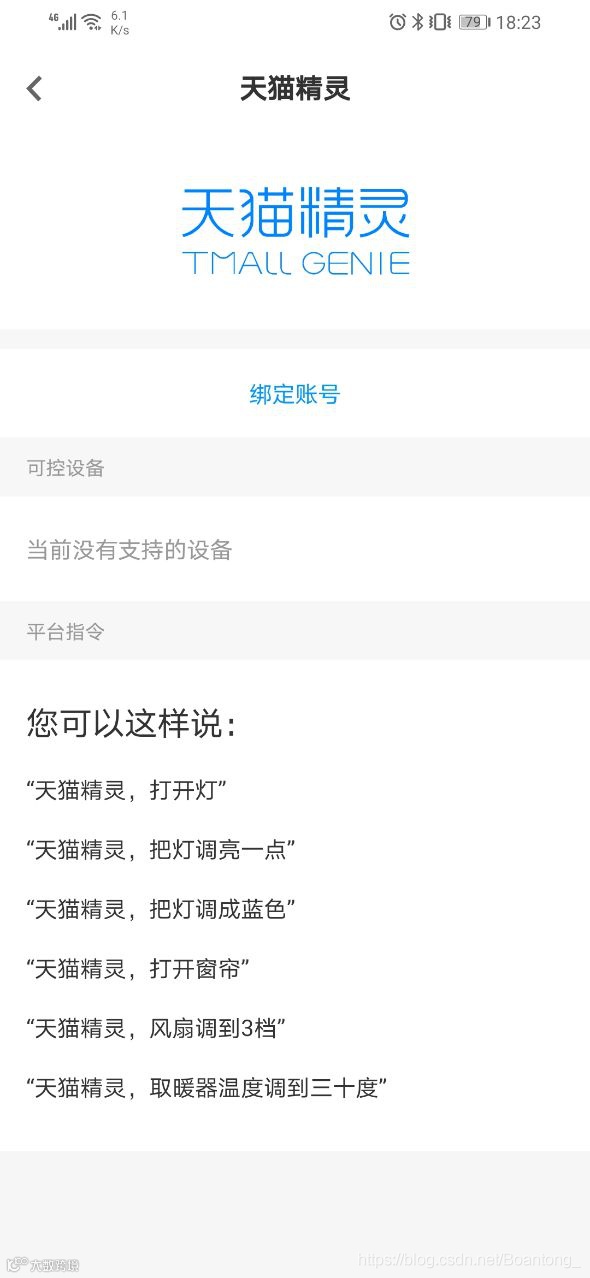

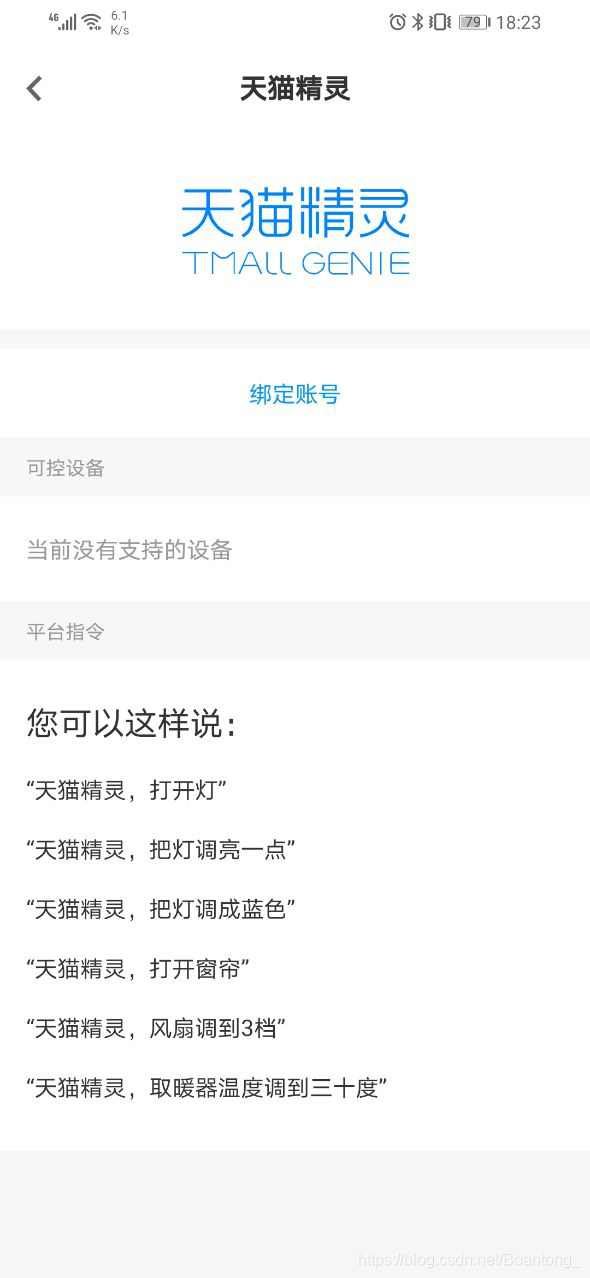

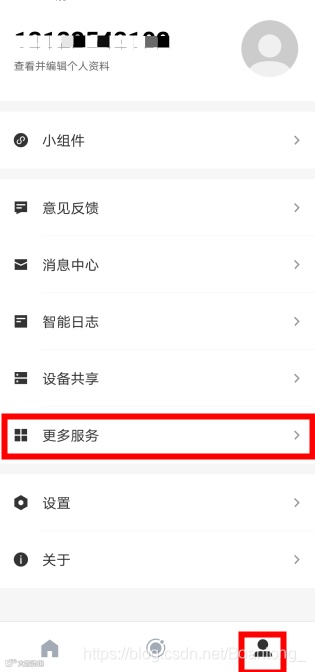

如果需要天猫精灵控制，只需要在云智能APP上绑定天猫精灵账号即可，选择更多服务>天猫精灵

6. 数据上报下发

上报示例 ：

(向左滑动查看全部代码)

1|AT+SENDJSON="PROPERTY",{"PowerSwitch":1}   //发送上行属性数据，必须是JSON字符串<512字节

下发示例：

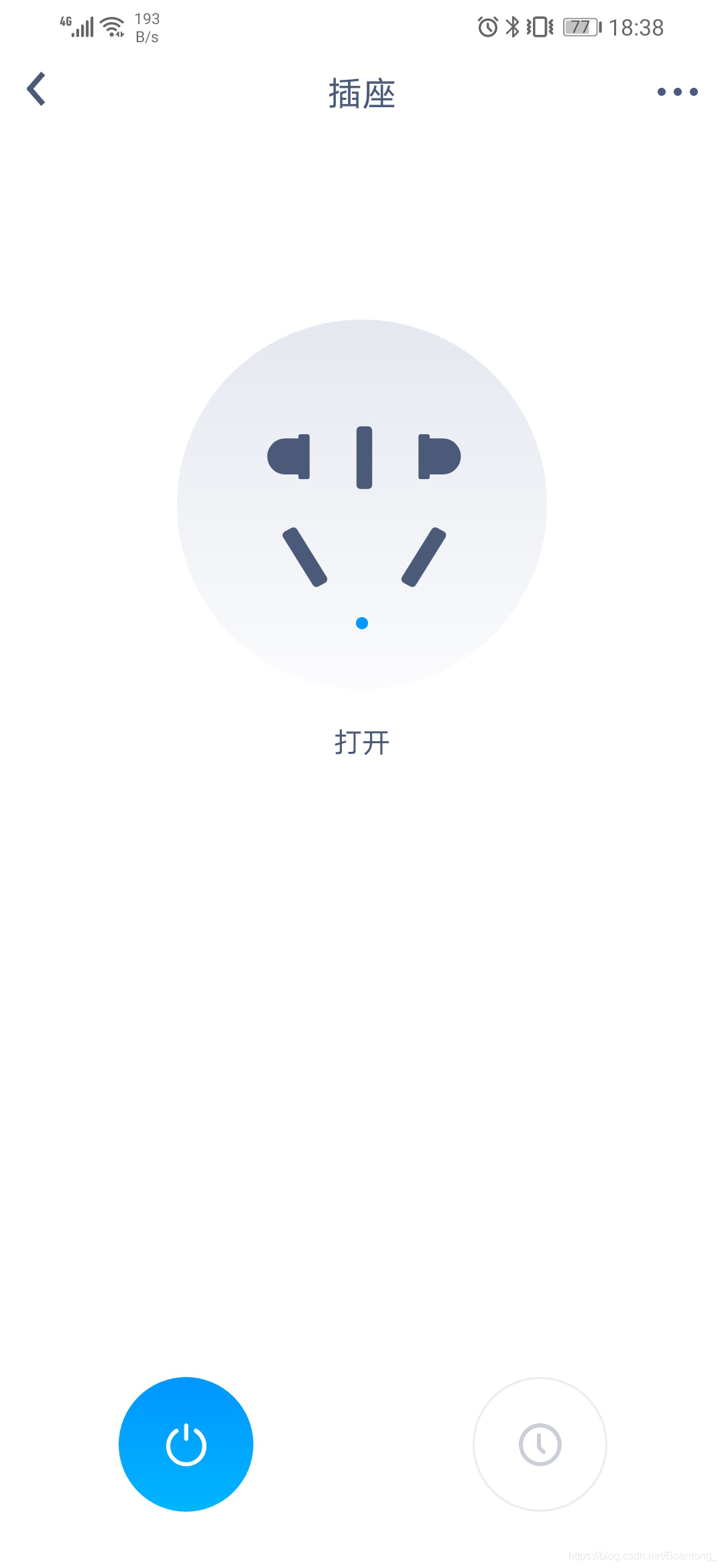

APP上，点击开关

(向左滑动查看全部代码)

1|AT+RECVJSON   //接收下行数据，建议间隔100ms以上
2|
3|{"allPowerstate":0,"powerstate":0}  //返回下行数据
五、接入天猫精灵平台

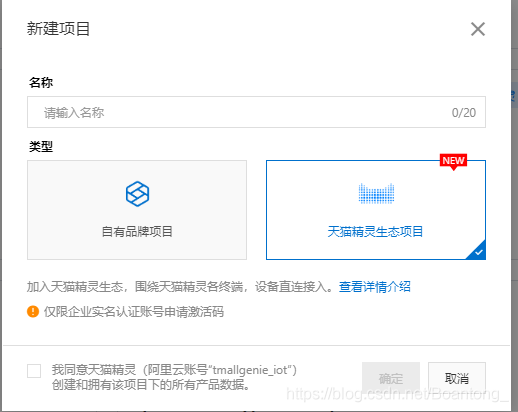

1.建立天猫精灵生态项目

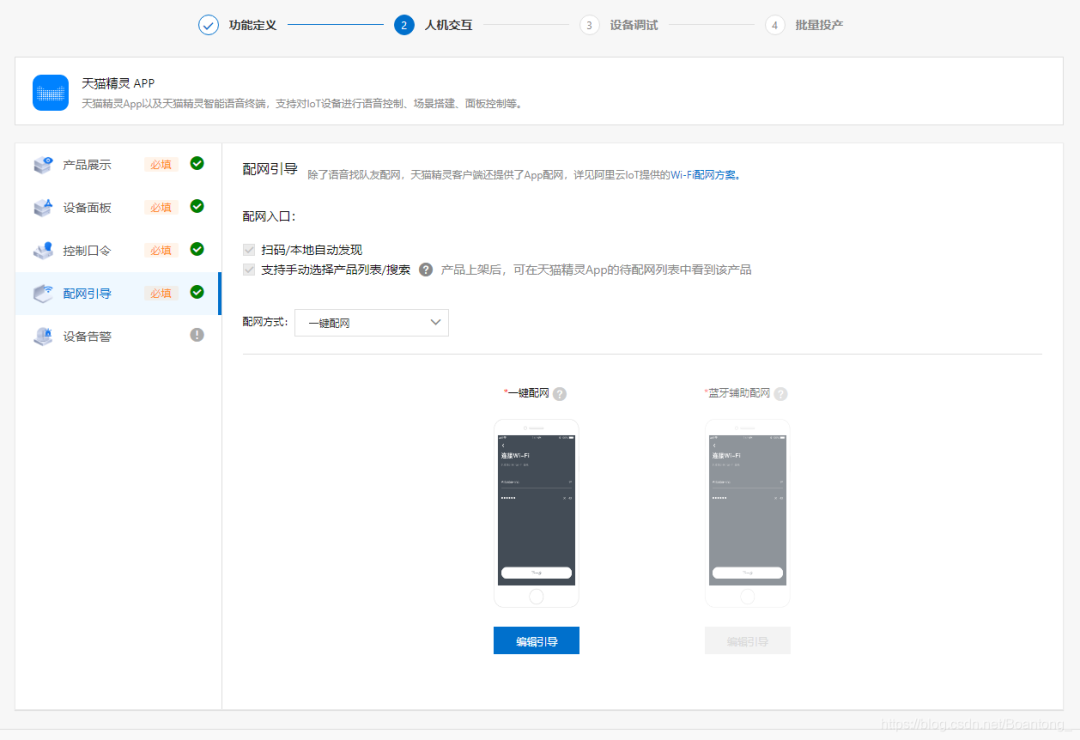

我们建立天猫精灵平台的产品首先选择一键配网的配网方式，其他设置与飞燕类似

写入天猫精灵五元组并进入一键配网/零配

(向左滑动查看全部代码)

1|AT+LINKKEYCONFIG="a1zprV5qinm","gYi7ootRibXZqRCudr3A","e372458b82c841ad2680fb51a2517dc0","d5cHwEZAsZ1wtH8v","6126114"
2|//写入Product Key，Device Name，Device Secret，Product Secret，Product Id
3|
4|AT+ZEROCONFIG  //进入零配/一键配网

进入配网模式后，可以通过天猫精灵找队友添加设备，或通过天猫精灵app手动添加。

添加设备成功之后就可以通过天猫精灵语音音响或者天猫精灵app控制设备了。

设备数据的上下行与阿里飞燕的方法一样，可同步参考。
