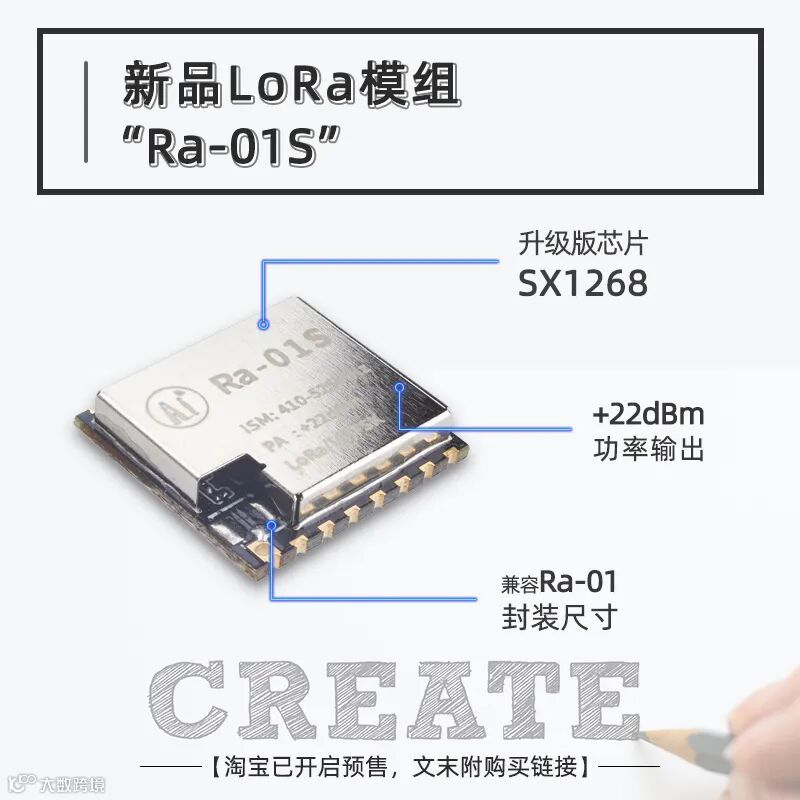

新品简介
采用Semtech SX1268芯片设计研发的新一代Lora模组；
具有-148dBm的高灵敏度，+22dBm 的功率输出；
采用 SPI 接口，使用半双工通信；
信号传输距离远，可靠性高；
接收状态下具有低功耗特性，接收电流最低为 4.5mA。
① LoRa™ 调制解调器；
② 支持 FSK、GFSK、MSK、GMSK、LoRa™及 OOK 调制方式；
③ 支持频段 410MHz~525MHz（高频版本尚未发布）；
④ 工作电压为 3.3V,最大工作电流为 140mA；
⑤ 小体积双列邮票孔贴片封装；
2

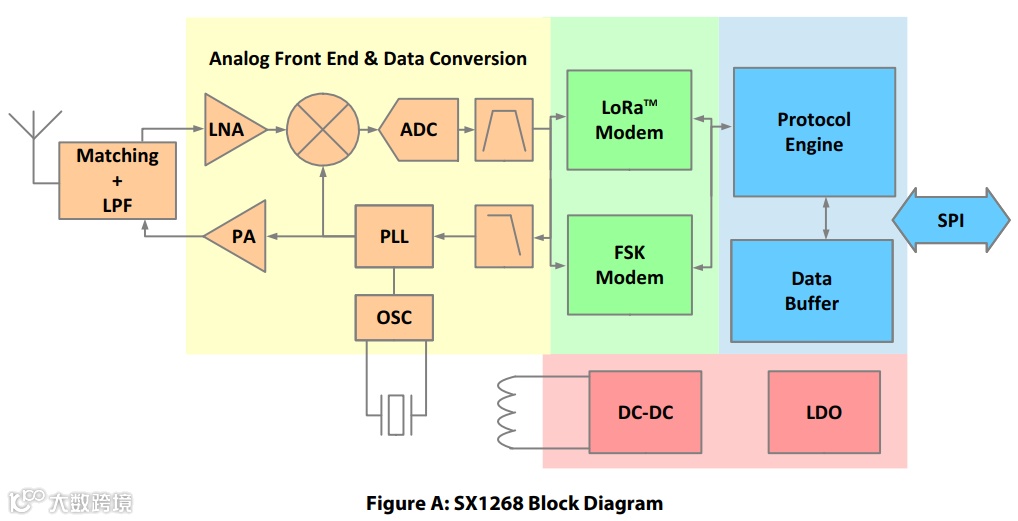

芯片原理
[SX1268芯片手册]←←点击立即下载
3
产品参数及引脚说明
| 模块型号 |
Ra-01S |
| 封装 |
SMD-16 |
| 尺寸 |
17.0*16.0*3.2(±0.2)mm |
| 天线形式 |
半孔焊盘/通孔焊盘(需焊接天线) |
| 频谱范围 |
410MHz~525MHz |
| 工作温度 |
-40℃~85℃ |
| 存储环境 |
-40℃~125℃，<90%RH |
| 供电范围 |
2.7~3.6V，典型值3.3V； 电流大于200mA |
| 支持接口 |
SPI |
| 可编程 比特率 |
最高达到300kbps |
| 认证 |
FCC*/CE*/RoHS*（“*”即认证申请中，可关注官网更新的资料） |
| 序号 | 名称 |
功能说明 |
| 1 |
ANT |
接天线 |
| 2 |
GND | 接地 |
| 3 | 3.3V |
典型值 3.3V 供电 |
| 4 |
RESET | 复位脚 |
| 5 |
TXEN | 射频控制端口 |
| 6 |
DIO1 | 数字 IO1 软件配置 |
| 7 |
DIO2 | 数字 IO2 软件配置 |
| 8 |
DIO3 | 数字 IO3 软件配置 |
| 9 |
GND | 接地 |
| 10 | BUSY | 状态指示引脚 |
| 11 |
RXEN | 射频控制端口 |
| 12 |
SCK | SPI 时钟输入 |
| 13 | MISO | SPI 数据输出 |
| 14 |
MOSI | SPI 数据输入 |
| 15 |
NSS | SPI 片选输入 |
| 16 | GND | 接地 |
[发送“规格书”到公众号，可下载新品规格书哦]
4
应用场景

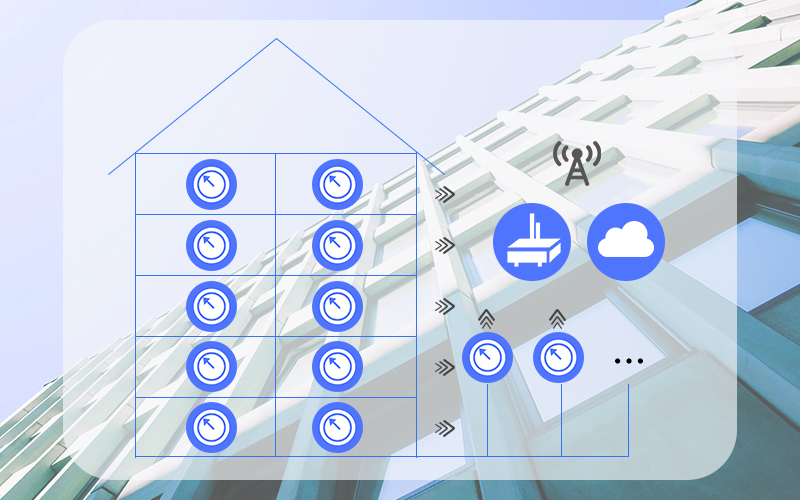

智能表计，即通过物联网技术的更新迭代，将传统的人工采集水电气使用情况的方式，替换为自动采集和上传。
传统的抄表工作需要大量人工进行实地测量， 往往存在不及时、不准确和安全问题。
运用LoRa等无线技术搭建智能抄表系统，不仅节省劳力，而且能相对及时、准确地采集到室内或地下设备的数据。
基于LoRa技术的智能表计方案分为计量表、LoRa模组和LoRa网关三个部分：
| 主要部分 |
主要功能 |
| 计量表 |
正/倒转流量统计、磁干扰检测、应急关阀和无线传输数据 |
| LoRa模块 | 对较远的计量表进行信号的中继首发 |
| LoRa网关 | 接收工作站指令，对水表进行管理、数据的采集和上传 |

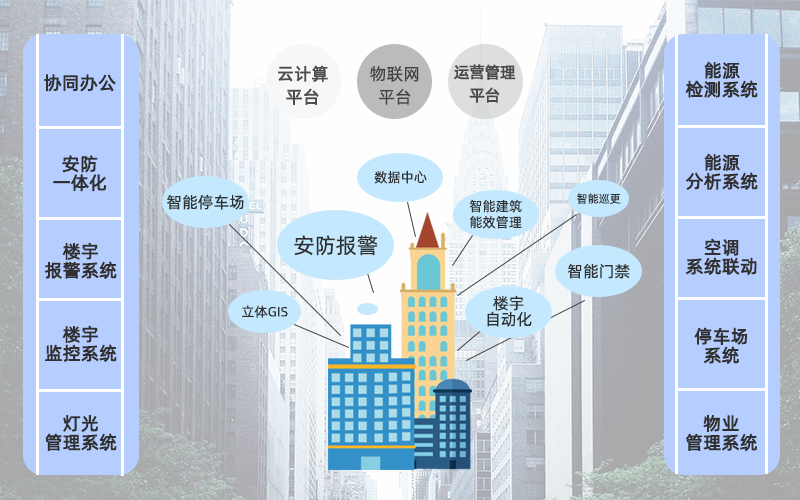

从单一的封闭型休息居所、办公场所，转向集办公、休息、娱乐为一体的开放式、智能化楼宇，楼宇的智能化已逐渐成为人们生活中不可或缺的一部分，相关的需求也在不断地增长。
通过计算机、信息通信技术结合物联网技术，将楼宇内的电力、照明、防灾、防盗、运输设备等信息内容协调起来，实现建筑、通信、办公、安全保卫、消防等多个方面的自动化，并实现绿色环保设计。
LoRa技术具备特有的低功耗+远距离+抗干扰特性，使其成为智慧楼宇应用的最佳选择！

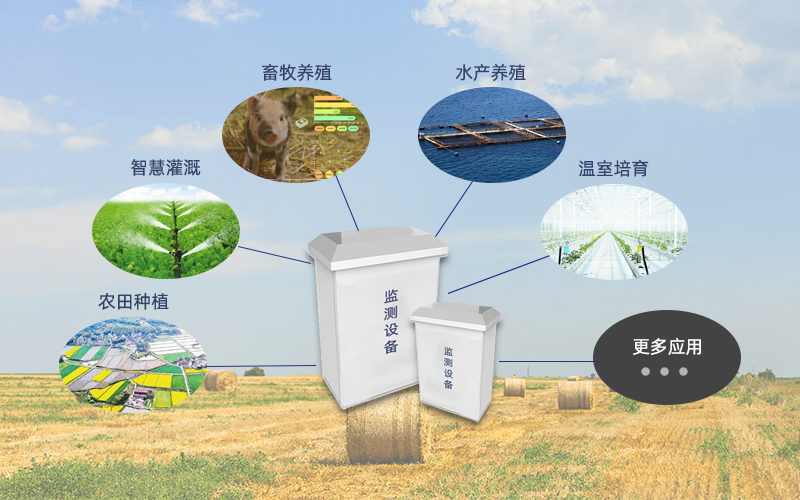

基于LoRa技术实现的智慧农业及畜牧业解决方案，可以通过科学化、智能化的监测和管理农业，可以在线查看重要数据和分析平台，实现综合性、灵活性、实时性的分析统计，并提供监控、报警、数据分析、数据应用、远程诊断等服务，实现高效的智能化管理。
5
产品FAQ
提问
&
解答
Answers
Q1：Ra-01S能够替代Ra-01吗？
A：Ra-01S是针对Ra-01而推出的升级版本LoRa模组，尺寸和引脚都是兼容的。
Q2：Ra-01S相比Ra-01来说，具有哪些优势？
A：Ra-01S相比Ra-01的发射功率提升了2dBm，且价格略低于Ra-01。
Q3：Ra-01S和Ra-01在实际使用时有哪些区别？
A：Ra-01S和Ra-01在对接MCU时有所不同，具体可参考Ra-01S的驱动教程以及用户指导手册。
Q4：Ra-01S有没有高频版本？
A：Ra-01S的高频版本暂未发布，初步型号定为Ra-01SH，请持续关注公众发布的最新消息。

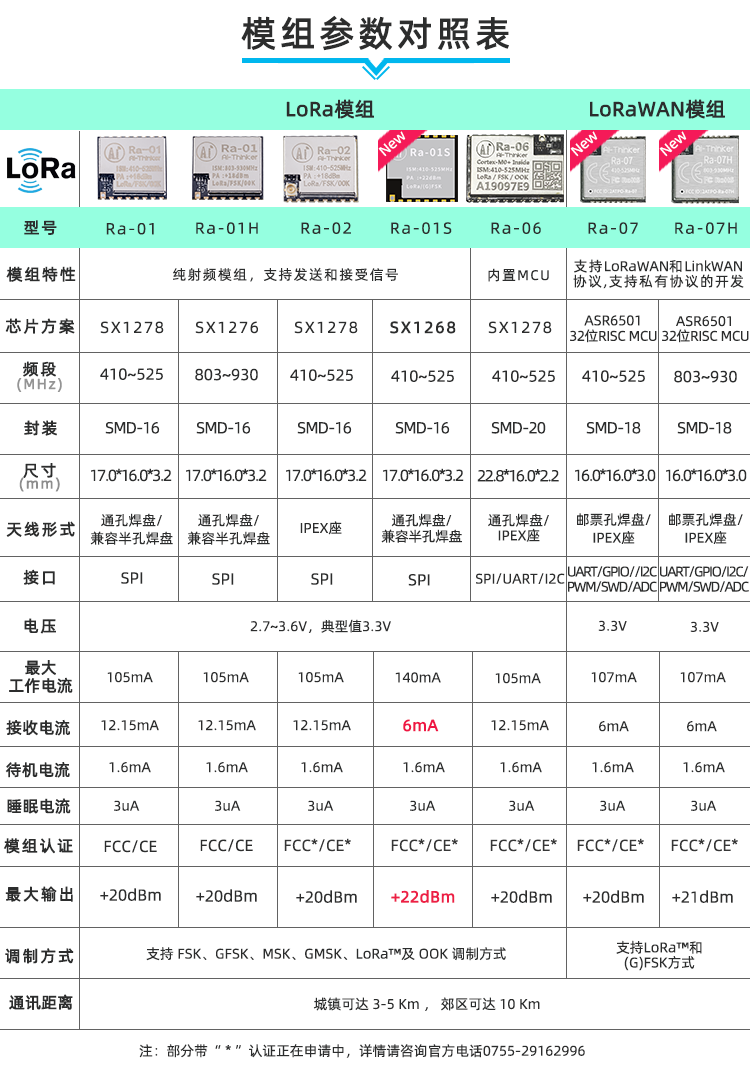

[LoRa模组选型表]
[Ra-01S规格书]←←点击立即下载
[Ra-01S用户指导手册]←←点击立即下载
[Ra-01S驱动教程(CSDN博客)]←←点击立即跳转学习
6
样品购买
保存图片或复制淘口令 ₳VuNNcftjsnI₳ 打开手机淘宝即可购买
