移植NXP GUI Guider的界面到小安派SCP4.3

安信可科技

2024-11-04

导读：更多教程请移步安信可社区

安信可技术论坛官方B站账号来啦

提前关注不迷路

在这里优先预告各类活动、教程

以下作品由安信可社区用户

yuyy1989制作

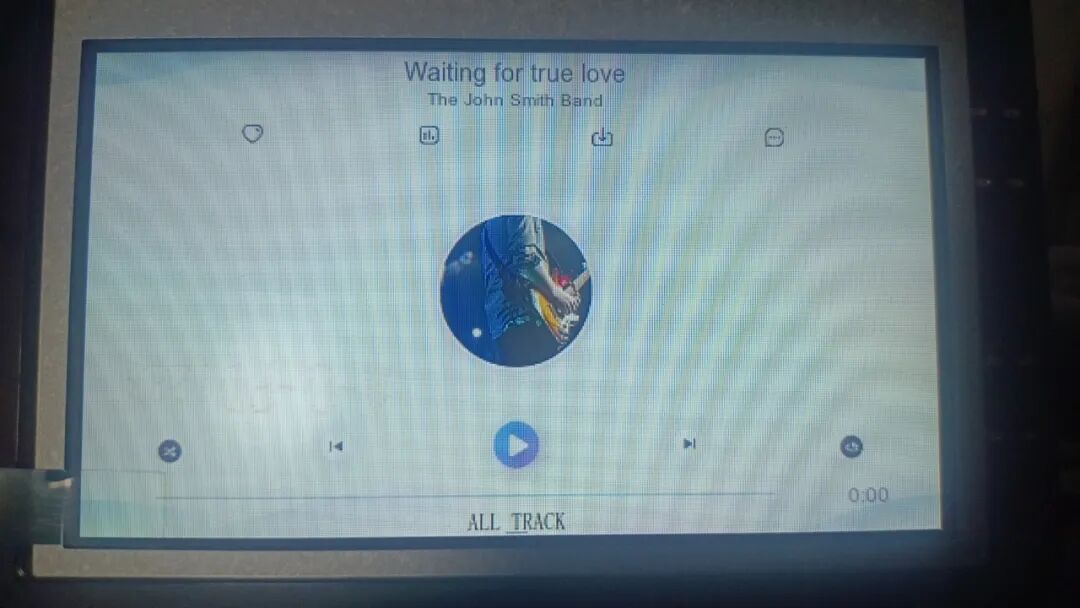

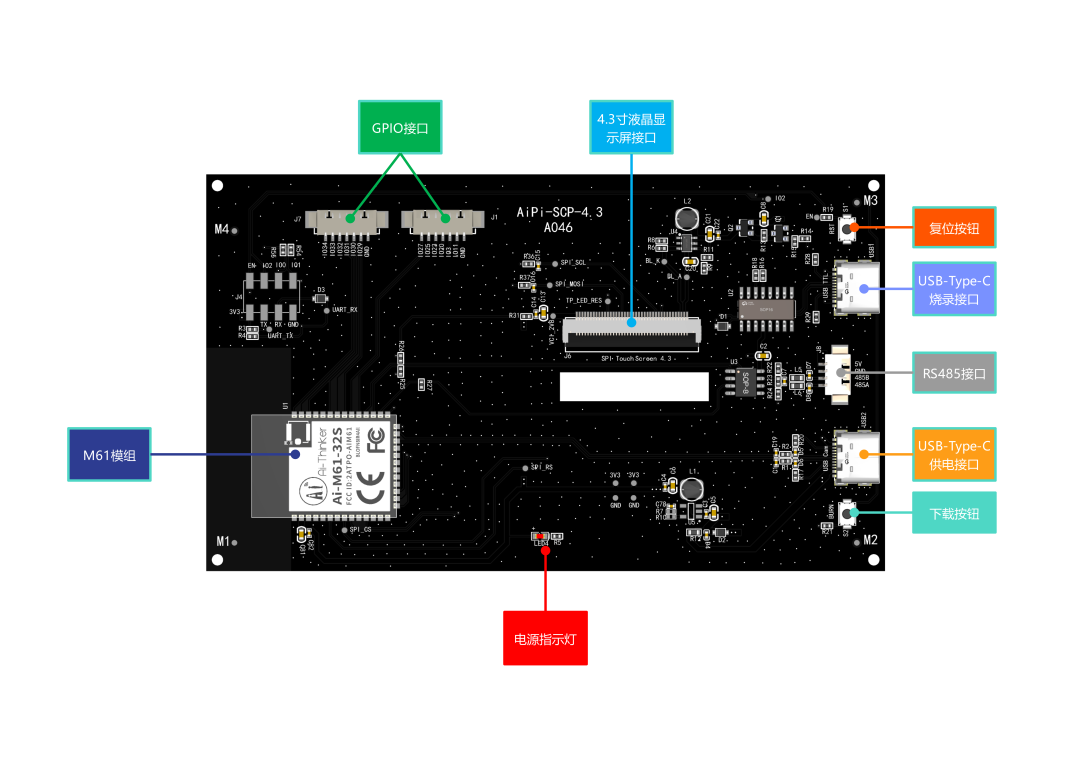

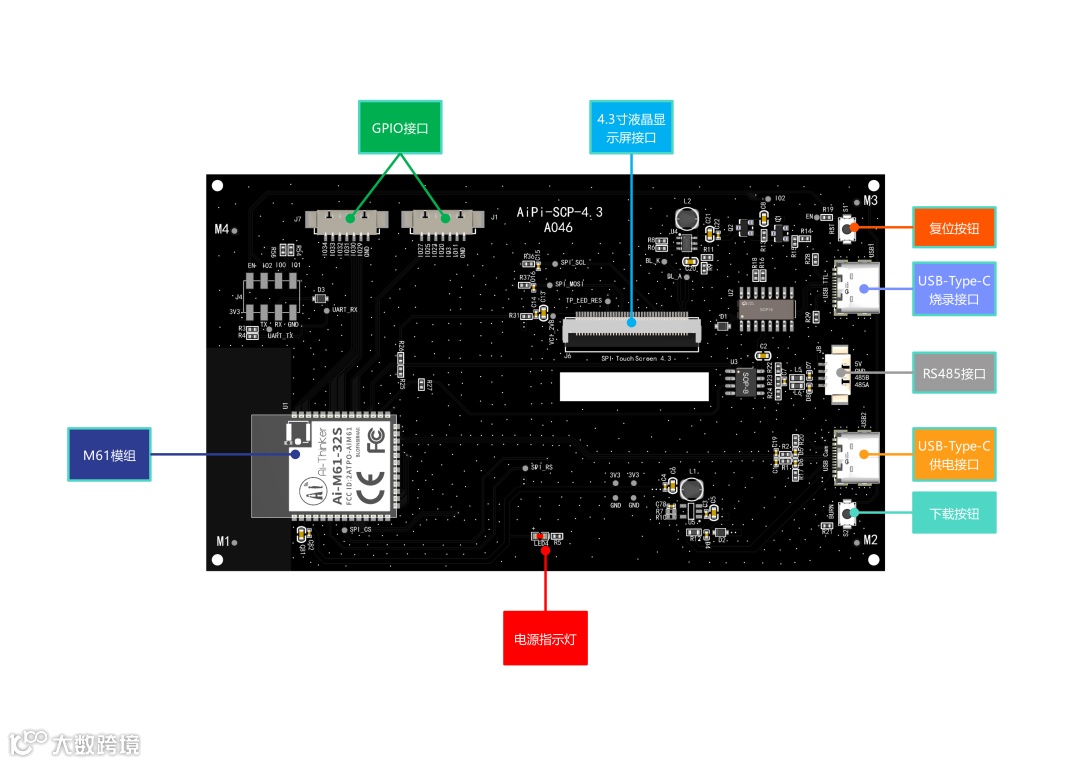

小安派-SCP-4.3具有4.3寸液晶显示模块、按键模块、RS485接口、Type-C供电模块。

小安派-SCP-4.3出厂适配了4.3屏幕驱动，作为码盘显示需要的信息，可通过按键改变屏幕显示的界面，适用于电动车或自行车等两轮车的应用。

采用安信可M61无线模组为控制核心，通过M61芯片驱动4.3寸（480*272）RGB液晶屏，外接RS485通信接口，采用Tpye-C接口进行供电，将其余的IO口引出作为GPIO接口方便拓展。

本帖先介绍如何移植GUI Guider内置的模板界面到小安派SCP4.3，暂时不介绍如何使用GUI Guider设计界面。

GUI Guider是恩智浦提供的用户友好型图形用户界面开发工具，可通过开源LVGL图形库快速开发高品质的显示。GUI Guider的拖放编辑器可以轻松利用LVGL的众多特性，如小部件、动画和样式来创建GUI，而只需少量代码或根本无需任何代码。

使用时需要注意GUI Guider的版本和支持的LVGL版本绑定，小安派的LVGL版本是8.3.7，GUI Guider 1.6.1的LVGL版本是8.3.5，而1.7.0的LVGL版本是8.3.10，这里使用1.6.1的版本为小安派SCP4.3移植界面。

GUI Guider 下载地址，下载需要注册账号
https://www.nxp.com.cn/design/de ... i-guider:GUI-GUIDER

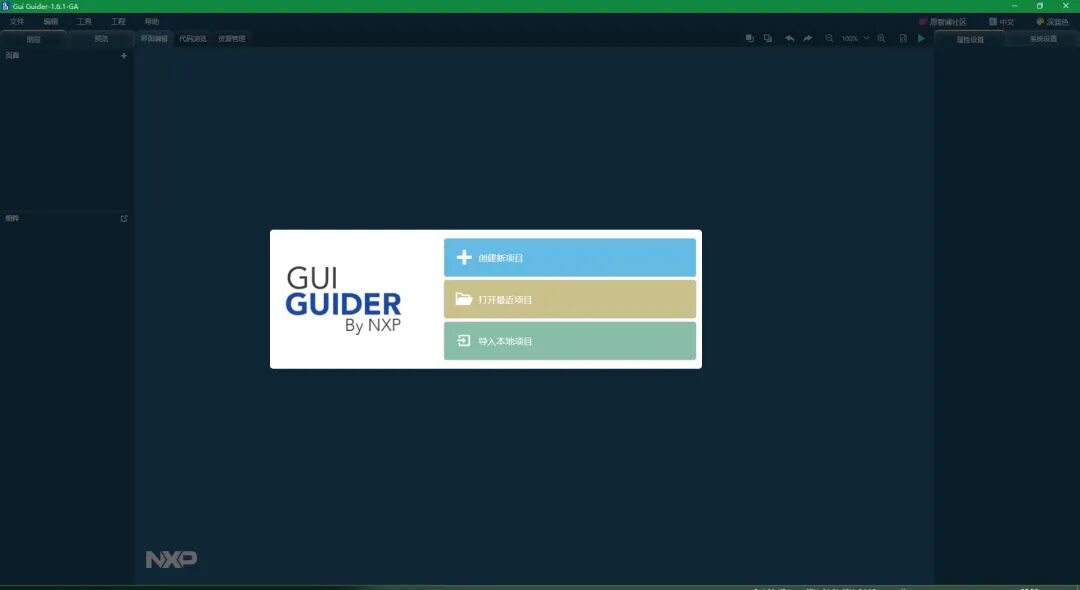

安装后打开

选择创建新项目进入LVGL版本选择

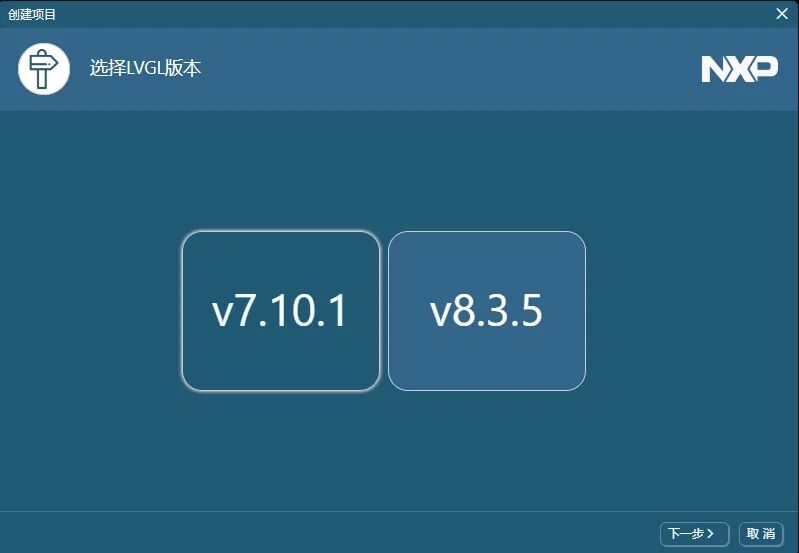

选择v8.3.5,后点击下一步

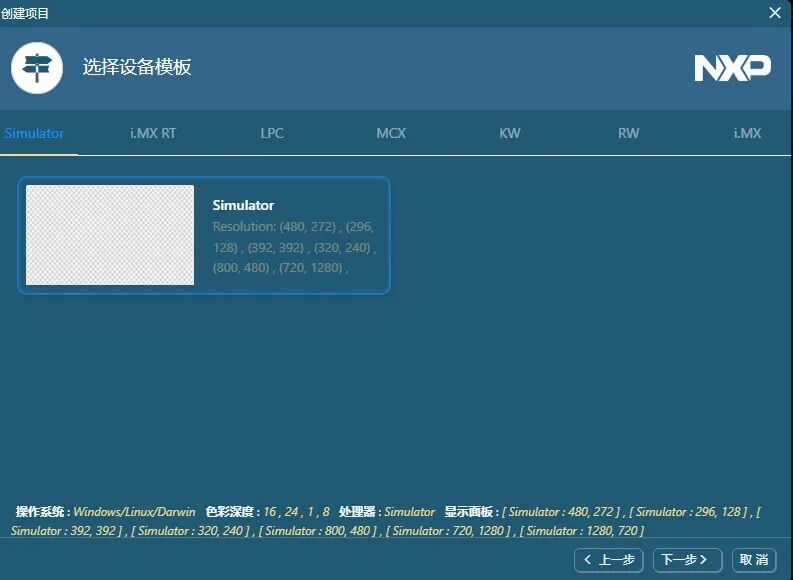

小安派没有在官方设备模板里，这里选择模拟器，然后点击下一步

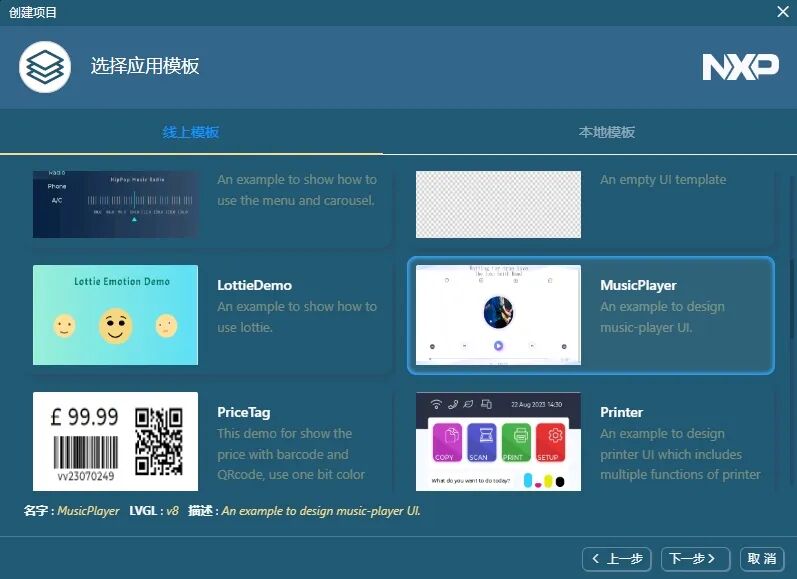

这里随便选个界面模板，点击下一步

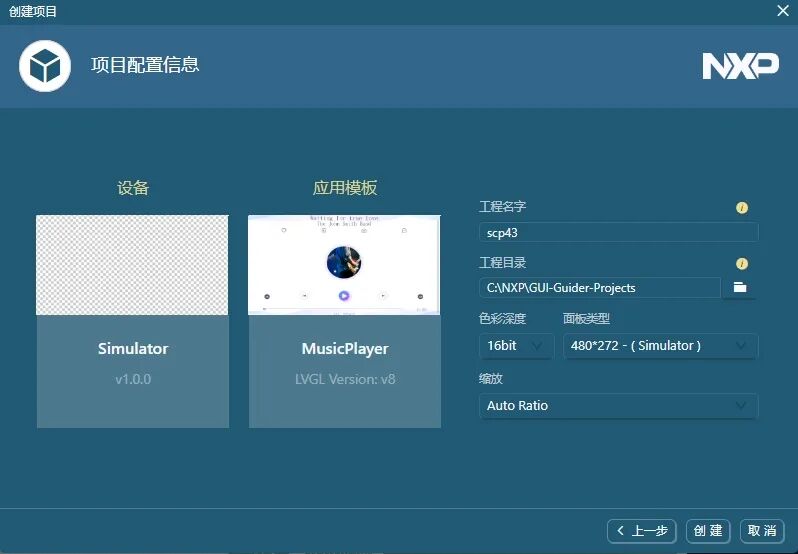

输入工程名称，屏幕默认分辨率是480x272和小安派SCP4.3的屏幕分辨率一致不用修改，点击创建

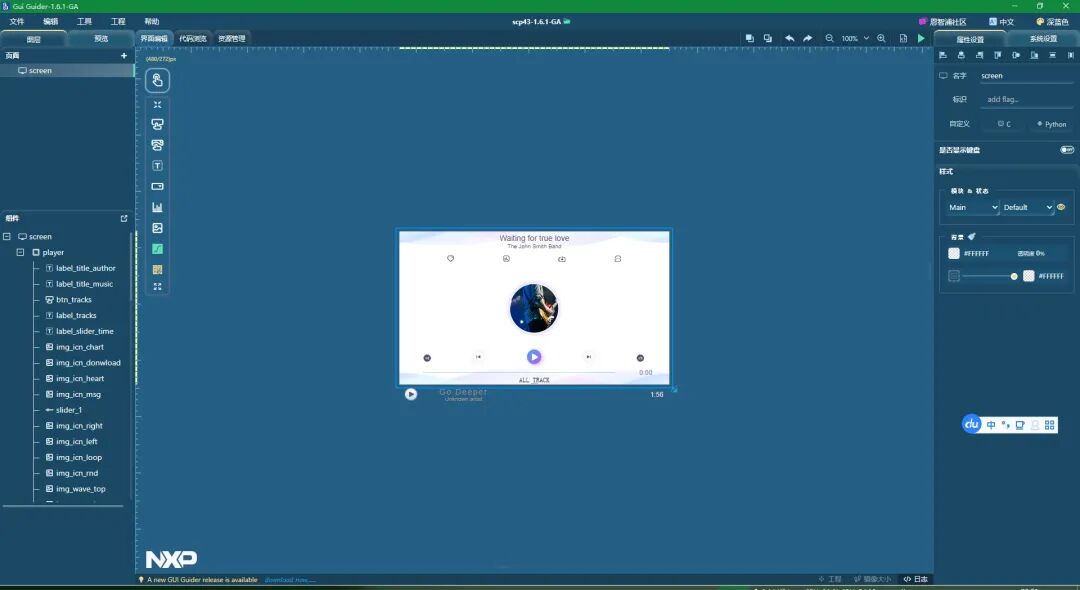

之后会打开工程姐界面

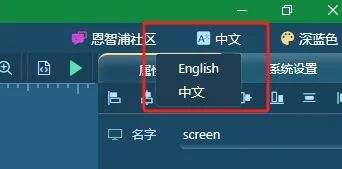

如果是第一次使用到这里时页面都是英文的，可以点击右上角切换为中文

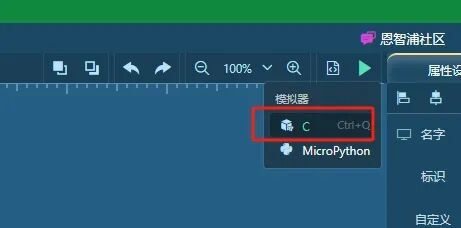

点击右上角的三角，选择C之后会自动生成这个界面的LVGL代码

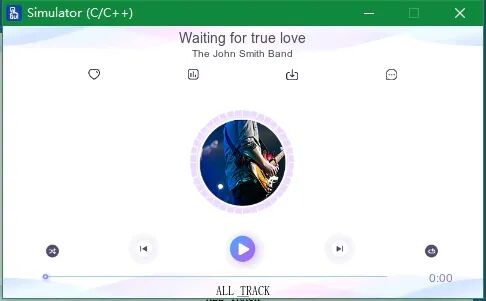

最后会弹出一个模拟器界面用来预览

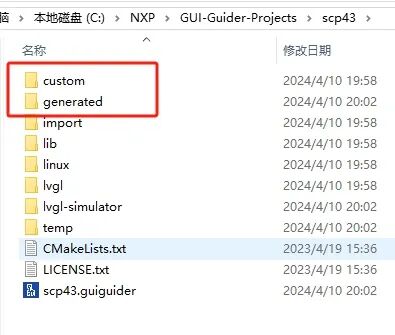

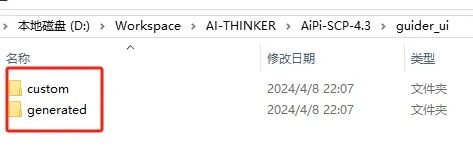

打开工程文件夹，这里的custom和generated是移植需要用到的

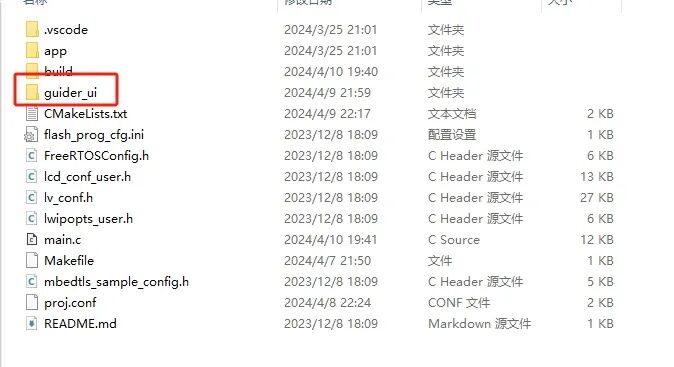

打开SCP4.3的工程文件夹，删掉原来的UI文件夹，新建一个文件夹用来放刚才那两个文件夹

把刚才那两个文件夹复制到新建的文件夹中，修改SCP4.3工程根目录下的CMakeLists.txt


include(proj.conf)
find_package(bouffalo_sdk REQUIRED HINTS $ENV{BL_SDK_BASE})
file(GLOB_RECURSE sources "${CMAKE_CURRENT_SOURCE_DIR}/guider_ui/*.c")file(GLOB_RECURSE app "${CMAKE_CURRENT_SOURCE_DIR}/app/*.c")
# User# sdk_add_compile_definitions(-DCONFIG_CLI_CMD_ENABLE)sdk_add_compile_definitions(-DLV_LVGL_H_INCLUDE_SIMPLE)
sdk_add_include_directories(.)
sdk_add_include_directories(guider_ui)sdk_add_include_directories(guider_ui/custom)sdk_add_include_directories(guider_ui/generated)sdk_add_include_directories(guider_ui/generated/guider_customer_fonts)sdk_add_include_directories(guider_ui/generated/guider_fonts)sdk_add_include_directories(guider_ui/generated/images)sdk_add_include_directories(app)target_sources(app PRIVATE ${sources} ${app})sdk_set_main_file(main.c)get_filename_component(PROJECT_NAME ${CMAKE_CURRENT_SOURCE_DIR} NAME)project(${PROJECT_NAME})

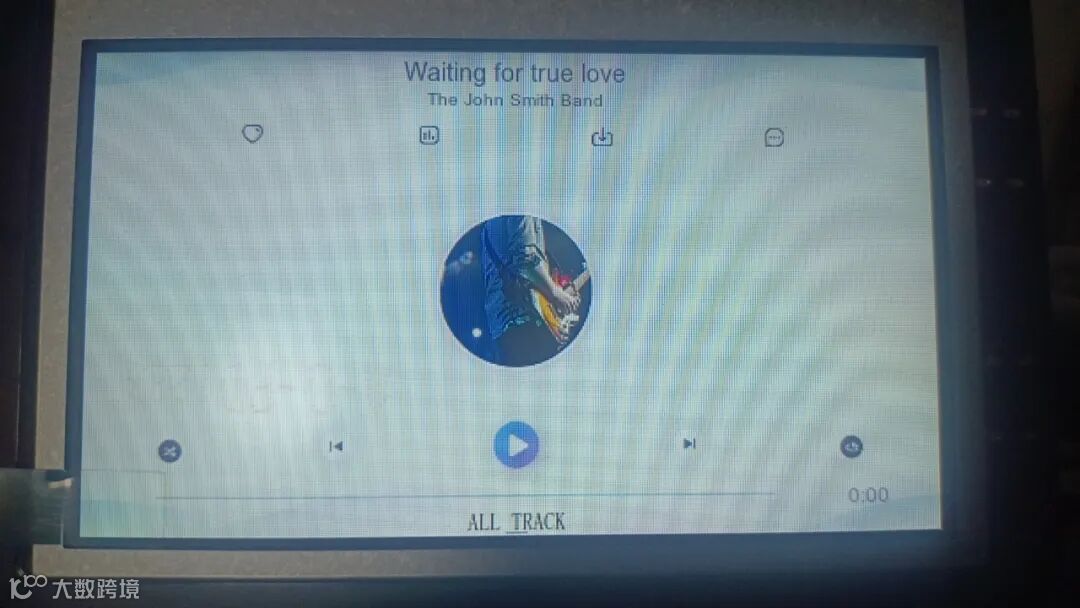

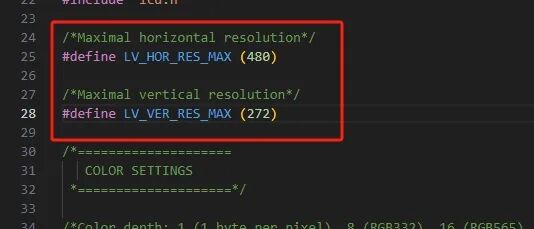

修改lv_conf.h，增加2个宏定义

修改main.c，添加头文件并注释掉WAKE_UP_ENABLE这个宏定义

修改main函数

lv_ui guider_ui;int main(void){    board_init();

    // printf("HeapSize:%d\r\n",xPortGetFreeHeapSize());    tcpip_init(NULL, NULL);    //wifi_start_firmware_task();    lwip_sntp_init();
    bflb_mtd_init();    easyflash_init();
    /* lvgl init */    lv_log_register_print_cb(lv_log_print_g_cb);    lv_init();    lv_port_disp_init();
    //ui_init();    setup_ui(&guider_ui);    events_init(&guider_ui);
    printf("lv_task_handler\r\n");    printf("lvgl success\r\n");    xTaskCreate(lvgl_task, (char*)"lvgl", LVGL_STACK_SIZE, NULL, LVGL_TASK_PRIORITY, &lvgl_TaskHandle);    xTaskCreate(button_process_task, (char*)"button_proc_task", button_PROCESS_STACK_SIZE, NULL, button_PROCESS_PRIORITY, &button_process_task_hd);    // printf("HeapSize:%d\r\n",xPortGetFreeHeapSize());
#ifdef WAKE_UP_ENABLE     xTaskCreate(app_ble_task, (char*)"app_ble_task", APPBLE_PROCESS_STACK_SIZE, NULL, APPBLE_PROCESS_PRIORITY, &app_ble_process_task_hd);#endif    vTaskStartScheduler();    // while (1) {    //     lv_task_handler();    //     bflb_mtimer_delay_ms(1);    // }
    while (1) {    }}
