上手安信可模块BW16——Arduino点亮神灯（文末福利）

BW16是安信可科技基于 RTL8720DN开发的双频Wi-Fi+蓝牙SoC模组。

BW16支持双频(2.4GHz 或 5.8GHz)WLAN和BLE 5.0，它集成了ARM V8（兼容 Cortex-M4F）高性能 MCU、ARM V8M（兼容 Cortex-M0）低功耗 MCU、WLAN（802.11 a / b / g / n）、MAC，蓝牙基带和RF 基带，并提供了一组可配置的GPIO 口，用于不同外围设备的控制。

BW16 同时集成了内部存储器，支持简单的应用程序开发，可实现完整的Wi-Fi 和BLE 5.0 协议功能。

■ 支持802.11a/b/g/n 1×1，2.4GHz or 5.8GHz

■ 支持HT20/HT40模式

■ 支持低功耗信标监听模式，低功耗接收模式，低功耗挂起模式

■ 内置AES / DES / SHA硬件引擎

■支持TrustZone-M，支持安全启动

■ 支持SWD调试端口访问保护和禁止模式

■ 支持BLE 5.0

■ 蓝牙支持高功率模式（7dBm，与Wi-Fi共享同一PA）

■ Wi-Fi和BT共用同一天线

■ 支持 STA/AP/STA+AP 工作模式

■ 支持安卓、IOS的 Simple Config（APP） WiFi一键配网，蓝牙辅助配网

■ 支持串口本地升级和远程固件升级（FOTA）

■ 最重要的是现在支持arduino！

打开arduinoIDE，打开首选项，添加网址：https://github.com/ambiot/ambd_arduino/raw/master/Arduino_package/package_realtek.com_amebad_index.json

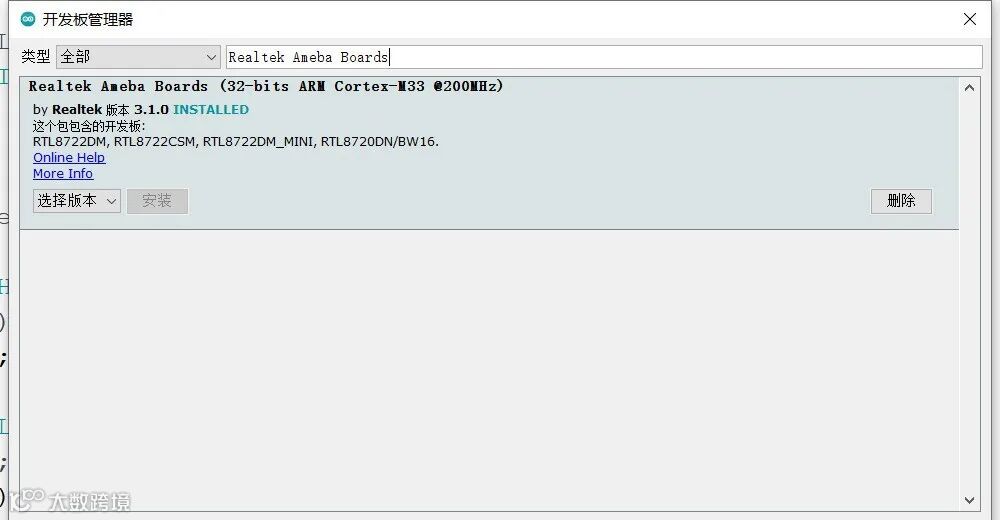

之后打开工具->开发板->开发板管理器，搜索“Realtek Ameba Boards”

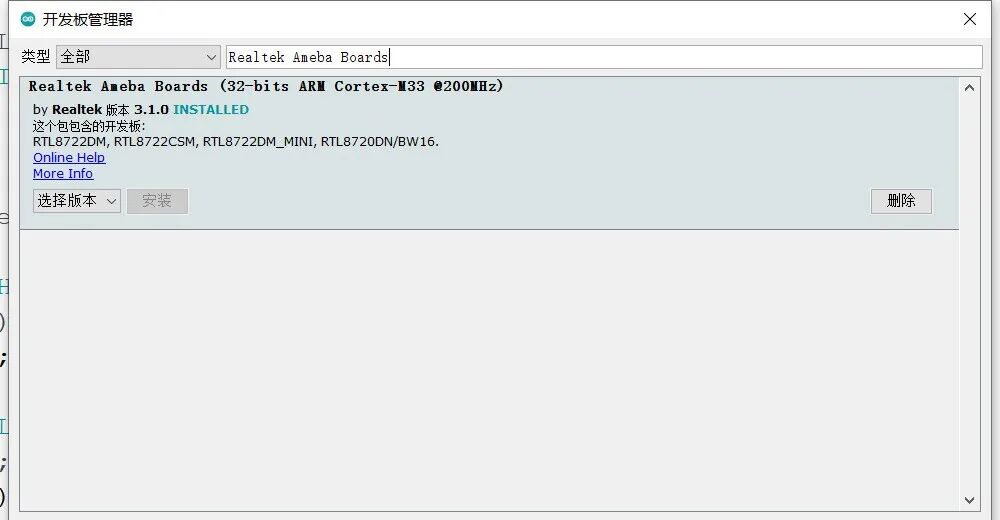

点击安装，如下图：

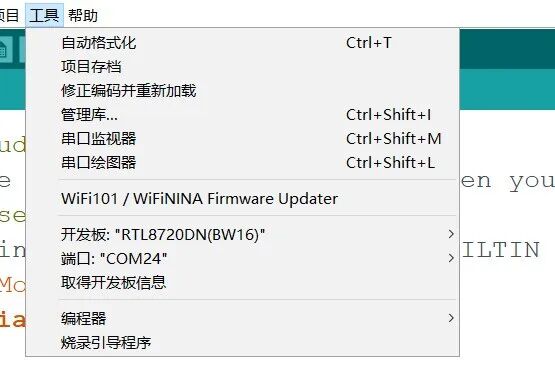

下载后在开发板选项里可以找到BW16模组：

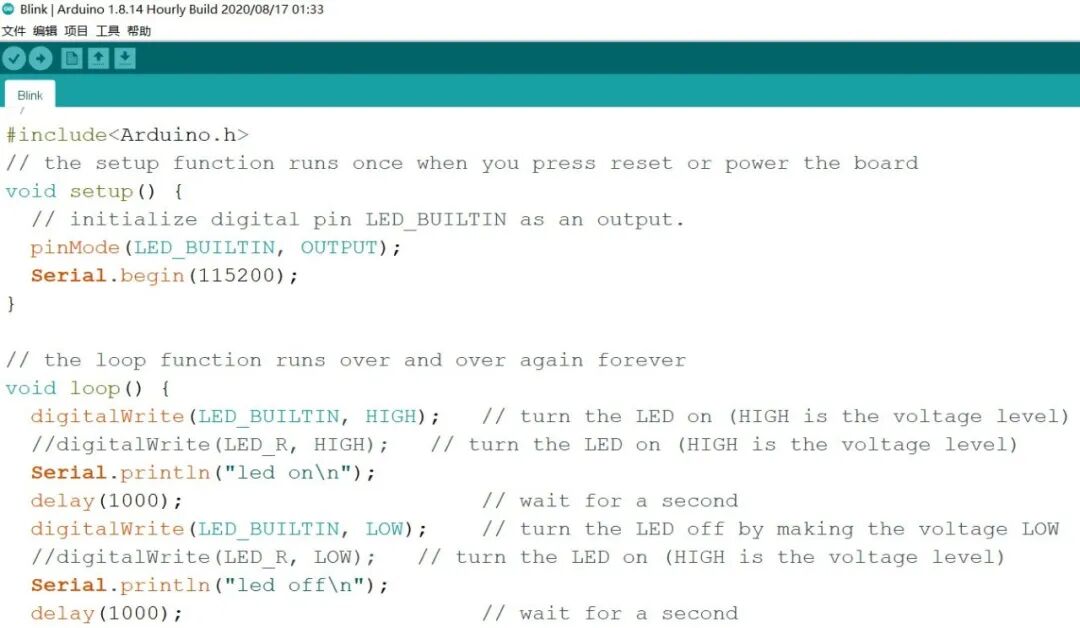

点开示例->1.BASIC->blink,

将BW16模组和USB-TTL模组连线：

接下来上传代码：

这个芯片上传程序的串口是LOG_TX(PA7)和LOG_RX(PA8)，开发板的板载USB转串口芯片连接的是串口0:TX_0(PB1)和RX_0(PB2)。

可以像上面那样用USB-TTL连接LOG_TX和LOG_RX串口，也可以用两条线将PA7（LOG_TX）与PB1（TX）相连，PA8（LOG_RX）与PB2（RX）相连，这样就可以利用板载的USB转串口芯片上传程序。

BW16需要手动按键操作来进入下载模式:

开发板上电，按住"Burn"按钮不要松开，然后短按一次”RST“按钮，松开"Burn"按钮。以115200波特率打开串口监视器，串口不断输出□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□，那么已经进入了下载模式。

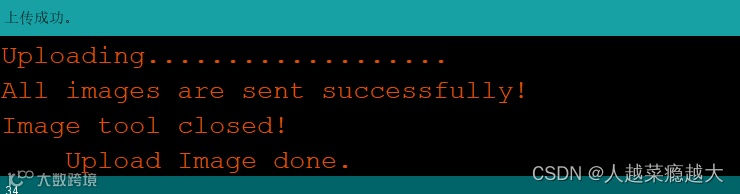

点击上传，上传完成后显示：

按下复位，灯不亮！唉嘿嘿嘿就是不亮。

*****！为什么不亮！

打开串口监视器显示：

B&T（实际上是个好多”#“号组成的大大的B&T）

version:v2.4.1,amebaD v6.0a(Aug 14 2019)interface 0 is initializedinterface 1 is initializedInitializing WIFI ...WIFI initializedinit_thread(54), Available heap 0x27418AT_UART_CONF: 38400,8,1,0,0

查阅资料后得知这是因为博安通模组出厂已经烧录好了AT固件，导致arduino无法将sdk烧录到BW16模组。

首先需要擦除原厂的固件。

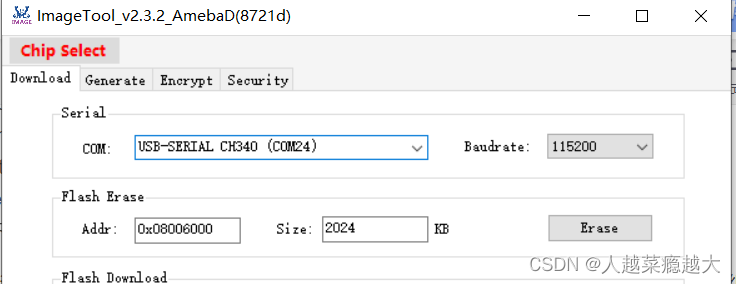

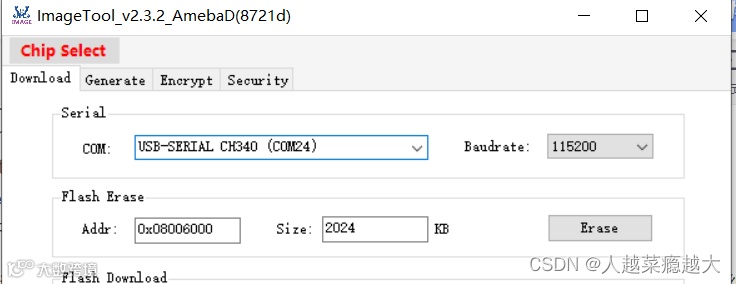

下载博安通的ImageTool.exe工具，打开后界面配置为以下：

点击Erase，可能一次不成功，多点几次就好了。

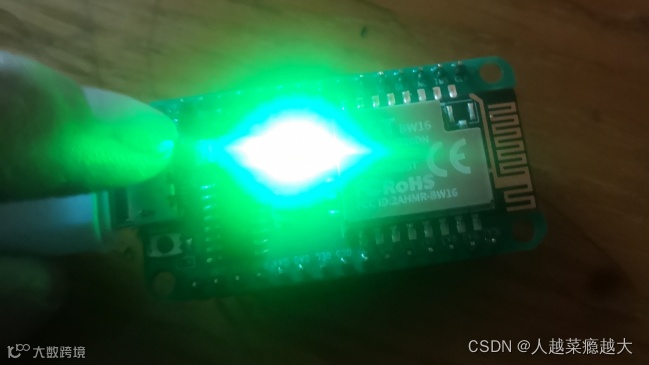

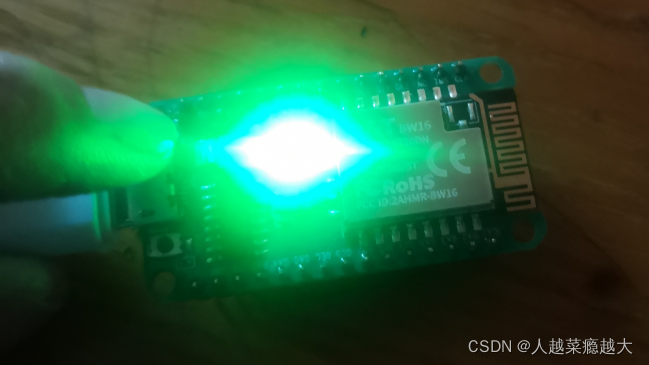

之后再次上传，进入烧录模式，上传成功后显示和上面一样，按下Reset，绿灯闪烁。
