安信可官方教程
01
前言
由于M61和M62的模组常规版本它的boot脚都是背面的圆点焊盘，为了解决部分客户在贴片上板后需要二次烧录，没有背面引出BOOT的问题，特此出如下教程。
02
特别说明
本文章适用于指导M61和M62在未引出BOOT引脚下如何进行烧录，此烧录需要专门的上位机软件以及特定规格的USB转TTL才能实现，请耐心看完。
03
工具准备说明
USB转TTL工具

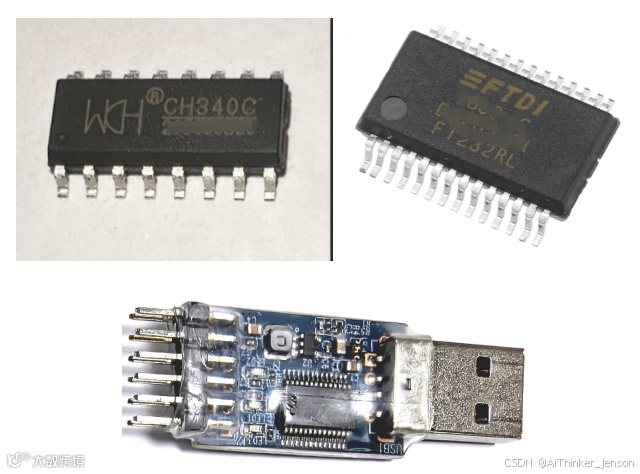

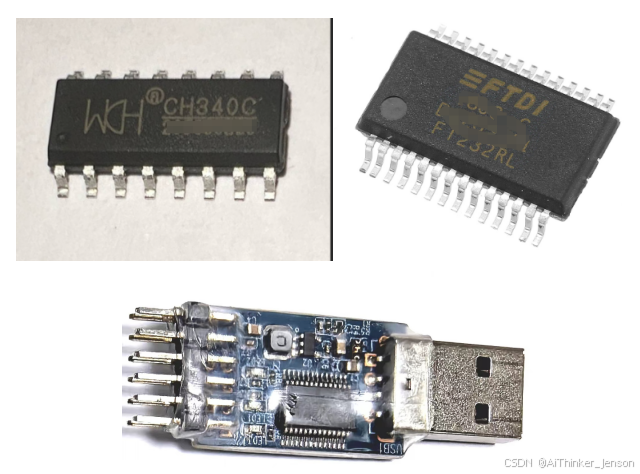

此工具我们经过测试，需要满足实际波特率支持到2000000（2M）的串口芯片才能完成，这里测试过的串口芯片种类为CH340C和FT232，建议购买模组时直接问客服购买对应的FT232串口小工具。
上位机软件工具
这里上位机软件版本是1.9.0，是经过特殊处理的工具包，请按照以下连接下载使用
软件下载入口
模组接线
这个步骤我们省去了BOOT的接线，所以，理论上我们只需要接4条线即可（为了便于复位，也可以接出EN脚位使用）
| 模组 | USB转TTL |
| VCC | 3.3V |
| GND | GND |
| TX | TX |
| RX | TX |
04
步骤说明

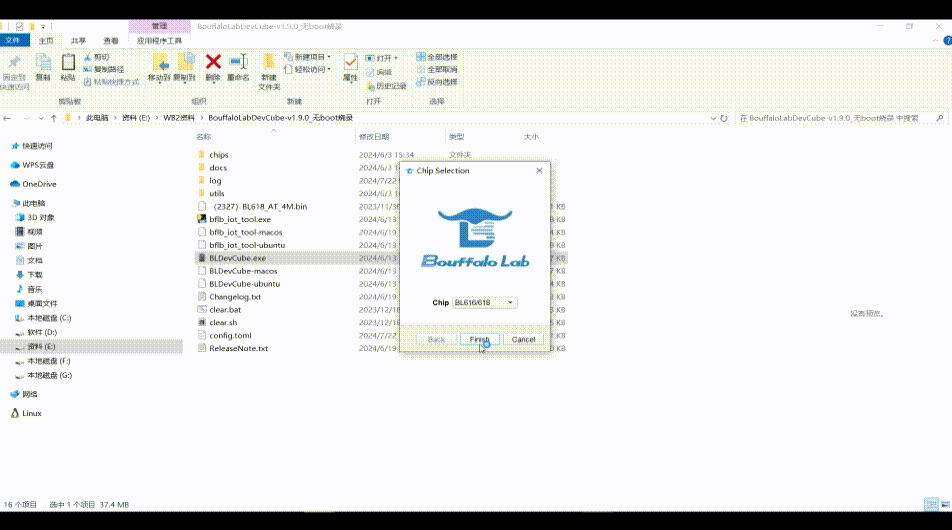

打开工具，进入如下配置界面，选择固件，插上飞好线的模组

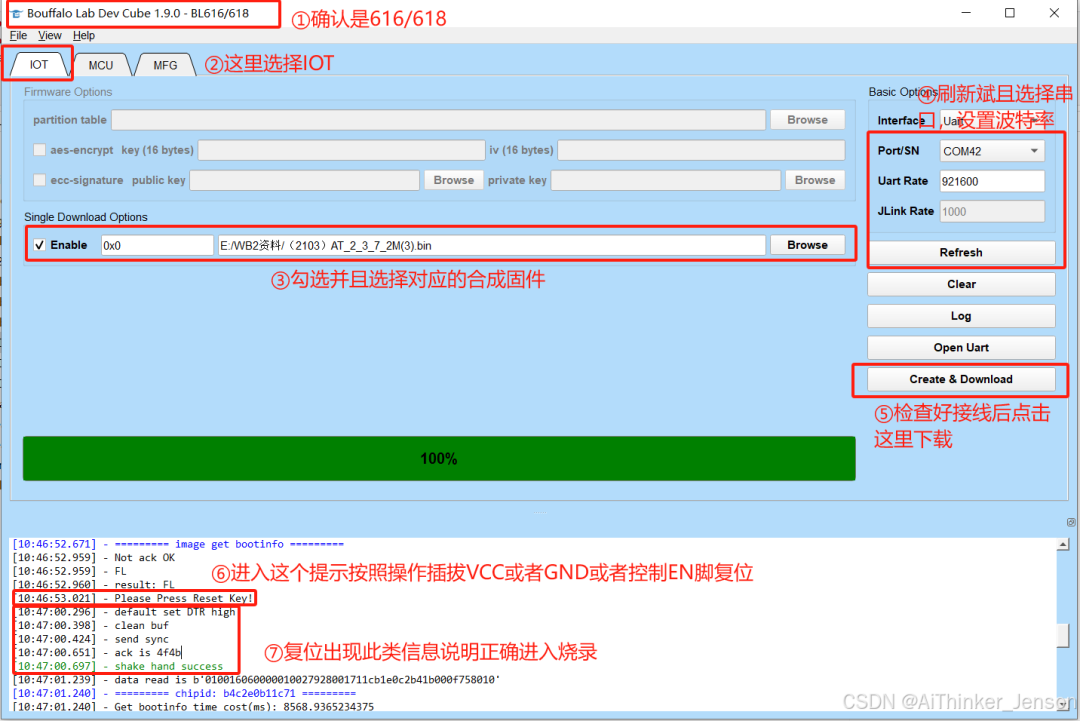

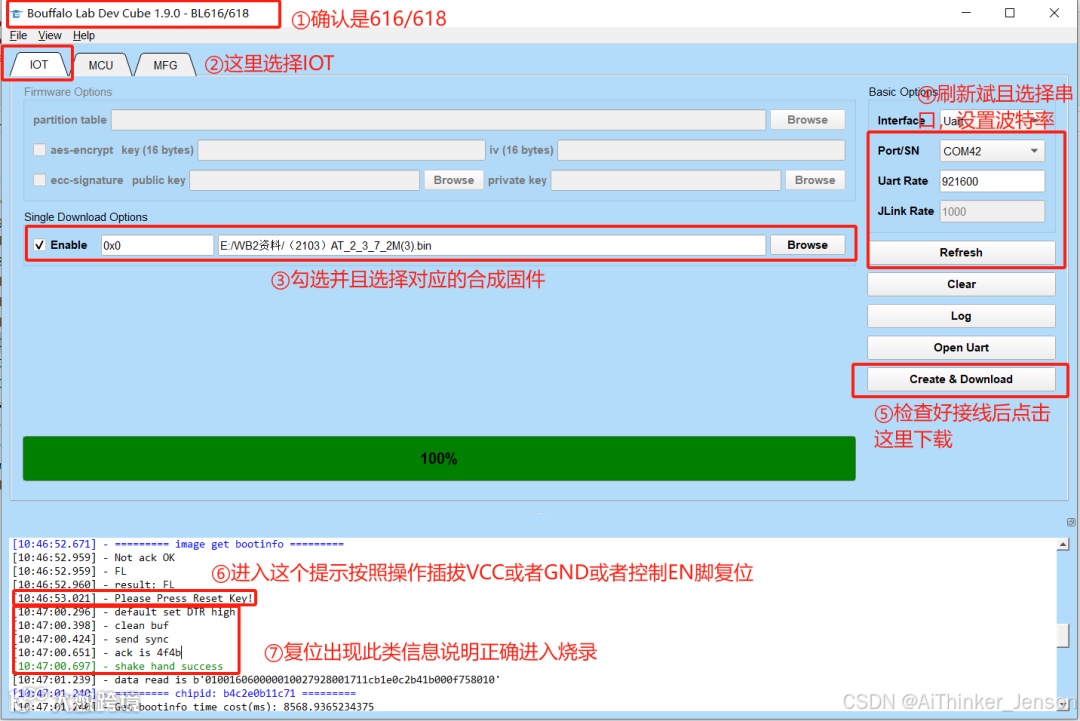

回到软件界面，刷新串口，点击烧录，等待烧录完成，根据提示复位，插拔GND或者VCC复位（或者操作EN脚高低电平进行复位）
提示
（1）如果不能进入烧录，请排查串口芯片是否支持，芯片波特率至少满足2M以上；
（3）排查了接线和串口正常后还出现红色log的失败信息，请再次尝试点击烧录并且复位；
结束
此方式烧录仅适用于安信可出品的AT固件程序更新，如果自行二次开发的朋友，请尽量引出BOOT引脚使用（此烧录是操作boot2进行烧录，没有烧录过boot2的模块不支持）
05
联系我们
以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
官方官网：https://www.ai-thinker.com
开发资料：https://docs.ai-thinker.com/
官方论坛：http://bbs.ai-thinker.com
技术支持：support@aithinker.com
