产品介绍
| 型号: LC-PZ2 | 品牌: LiteCell |
| 产地: 中国大陆 | 接口类型: GPIO/PWM/SPI/ADC |
| Zigbee版本: 3.0 | 天线类型: 外接 |
| 适用场景: 智能家居、智慧家电、智慧楼宇与自动化监控、智慧照明、工业无线监控、智慧交通 |
尺寸: 12.2±0.2mm (W)×13±0.2mm(L) ×2.3±0.2mm (H)mm |
| 封装形式：SMD-20(1.1mm间距樯准排针） | 调制模式：Zigbee |
| 认证：SRRC |
2

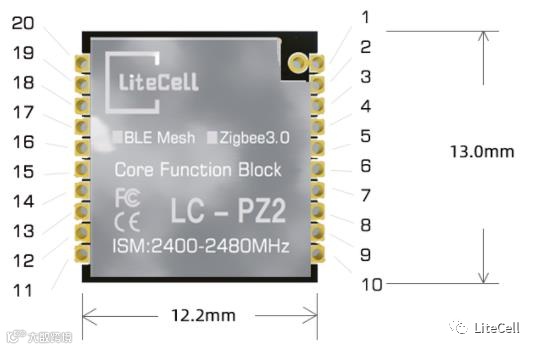

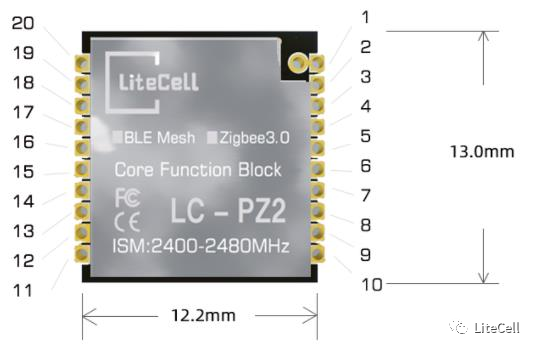

产品外观

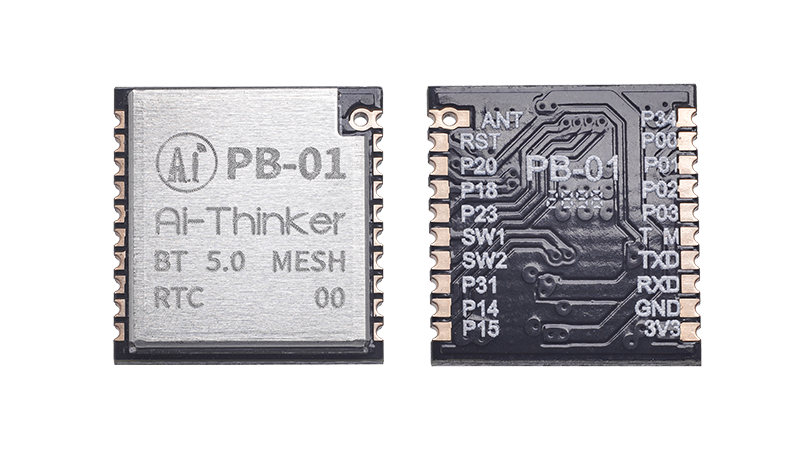

该模组与安信可科技蓝牙模块PB-01pin to pin
3

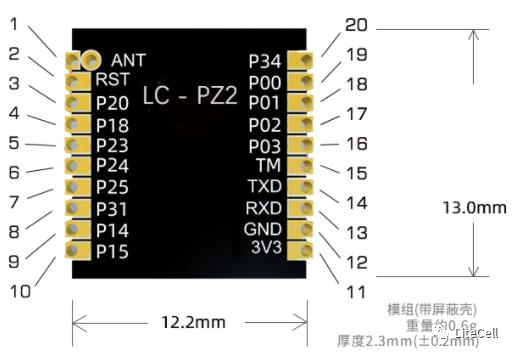

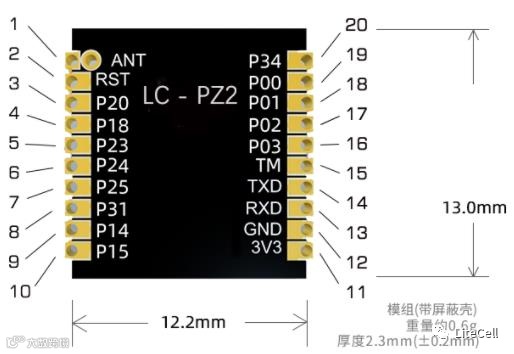

引脚功能
引脚 序号 |
引脚名称 | I/O类型 | 功能描述 |
| 1 | ANT | 天线引脚 | |
| 2 | RST | I | 复位引脚，建议外部做上拉处理 |
| 3 | GPIO20 | I/O | GPIO/PWM//I2C/SPI |
| 4 | GPIO18 | I/O | GPIO/PWM//I2C/SPI |
| 5 | GPIO23 | I/O | GPIO/PWM//I2C/SPI |
| 6 | GPIO24 | I/O | GPIO/PWM//I2C/SPI |
| 7 | GPIO25 | I/O | GPIO/PWM//I2C/SPI |
| 8 | GPIO31 | I/O | GPIO/PWM//I2C/SPI |
| 9 | GPIO14 | I/O | GPIO/PWM//I2C/SPI/ADC，GPIO 支持中断 |
| 10 | GPIO15 | I/O | GPIO/PWM//I2C/SPI/ADC，GPIO 支持中断 |
| 11 | VCC | P | 模块的电源供电引脚（典型供电电压：3.3V）. |
| 12 | GND | P | 模组的参考地。 |
| 13 | RXD/GPIO10 | I | UART_RXD，GPIO 支持中断 |
| 14 | TXD/GPIO9 | O | UART_TXD，GPIO 支持中断 |
| 15 | TM | I | 烧录模式选择，建议外部做下拉处理 |
| 16 | GPIO3 | I/O | GPIO/PWM//I2C/SPI/JTAG_TCK，GPIO 支持中断 |
| 17 | GPIO2 | I/O | GPIO/PWM//I2C/SPI/JTAG_TMS，GPIO 支持中断 |
| 18 | GPIO1 | I/O | GPIO/PWM//I2C/SPI/JTAG_TDI，GPIO 支持中断 |
| 19 | GPIO0 | I/O | GPIO/PWM//I2C/SPI/JTAG_TDO，GPIO 支持中断 |
| 20 | GPIO34 | I/O | GPIO/PWM//I2C/SPI |
P 表示电源引脚，I/O 表示输入输出引脚，各管脚都不需要再外接上/下拉电阻，不用的管脚可以悬空处置。作为ADC 输入口时，输入电压范围限定为 0~AVDD，可由软件配置。
| 特点 |
| ⚫ 内置低功耗 32 位ARM Cortex-M0 处理器 |
| ⚫ 工作主频 48MHz |
| ⚫ 宽工作电压：1.8V-3.6V |
| ⚫ 外设：3* QDEC, 6 *PWM , 4* I2S , 2* PDM , 2* I2C, 2* SPI |
| ⚫ Zigbee 工作特性 |
|
|
|
|
| ⚫ 内置 DC-DC 电路，有利于最大程度提高电源效率 |
| ⚫ 功耗参数 |
|
|
|
| u 0.7uA 深度休眠 |
| u 2uA 休眠电流(RTC 唤醒，32KB RAM Retention)。 |
| u 7uA 休眠电流(RTC 唤醒，138KB RAM Retention) |
| ⚫ 工作温度：-40℃ to 125℃ |
| ⚫ 支持AES128 硬件加密 |
