手把手教学 | 安信可离线语音VC系列——出厂固件使用（SDK开源）

安信可最新发布的VC系列离线语音模组，将离线识别算法与芯片架构深度融合，为客户提供超低成本的离线语音识别方案。

安信可VC系列离线语音模组可广泛且高效地应用于智能家居领域，如各类智能小家电，86盒，智能玩具，智能照明灯等需要语音操控的产品。

VC系列模组/开发板已上架至安信可天猫旗舰店和官方淘宝店。

已经收到的小伙伴跟着我们的教程用起来吧！

复制→ https://m.tb.cn/h.fF7hKzh?tk=XMhN2N0NLEQ ←到淘宝打开

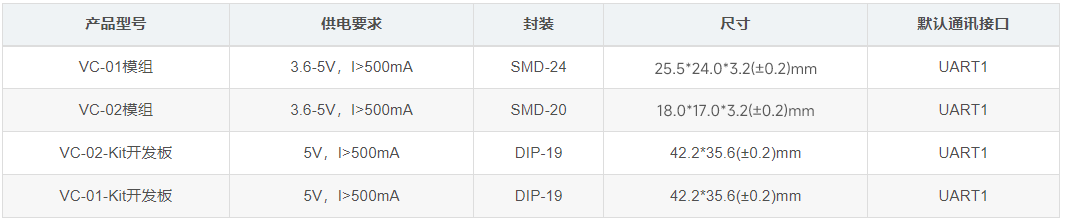

VC系列一共有2款模组及对应开发板，开发板的出厂固件和模组的出厂固件是不相同的。

1.通讯接口连接

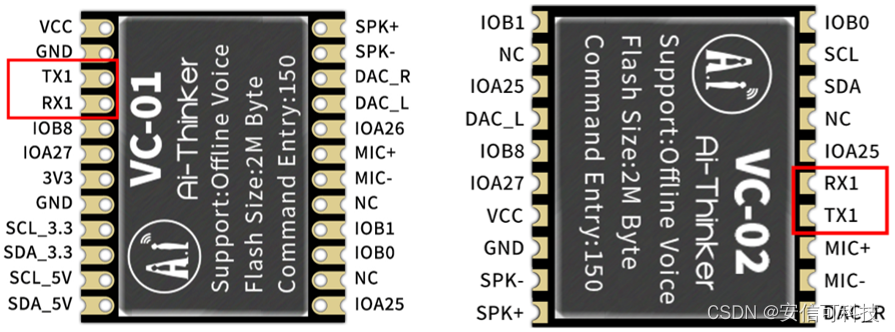

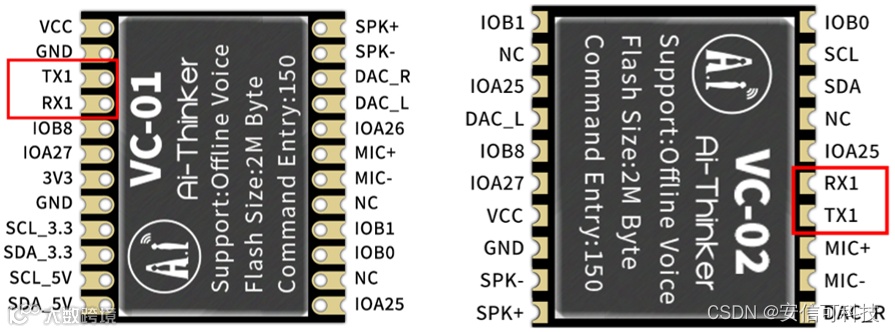

如果是使用模组进行串口连接的话，建议使用如下接口进行通讯：RX1、TX1。

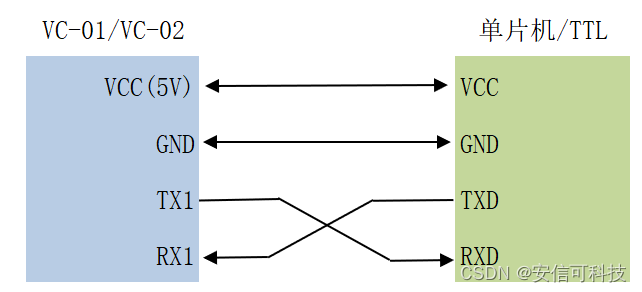

如果使用开发板，直接用USB 口调试即可，模组与单片机或者TTL模块连接示意：

（注意TX1和RX1不要接反）

UART1默认的串口配置：

• 波特率：115200

• 数据位：8

• 停止位：1

• 校验位：None

• 流控制：None

UART0(TX0:IOB8)Log 输出配置

• 波特率：57600

• 数据位：8

• 停止位：1

• 校验位：None

• 流控制：None

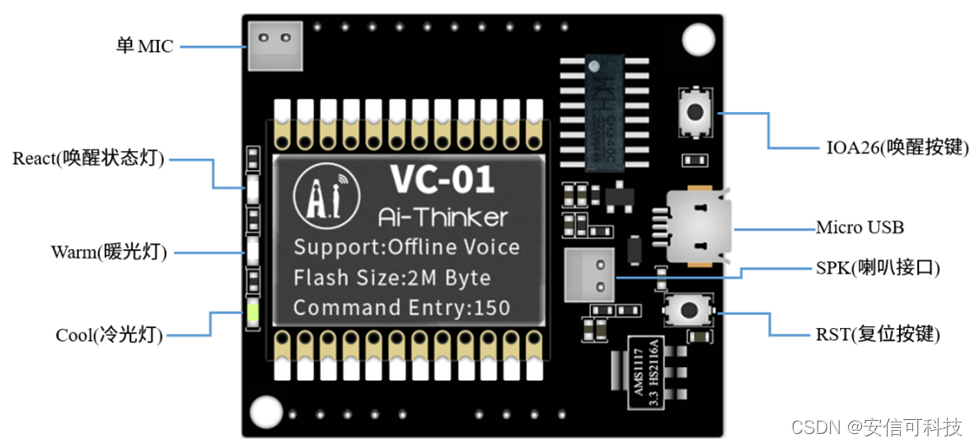

2.开发板硬件说明

VC-01和VC-02共用一款底板：

3.烧录说明

VC系列一共有两种烧录方式：

• JTAG调试器烧录

JTAG调试器烧录方式，需使用专用的JTAG调试器，烧录完整的固件，使用的软件是：UniOneDownloadTool.exe, 一般固件的文件名为：uni_app_release.bin

• 串口烧录

串口烧录的方式使用TTL模块进行固件升级，对模块没有任何要求，使用的软件是：UniOneUpdateTool.exe，一般固件的文件名为：uni_app_release_update.bin

两种烧录方式会在下面进行详细的介绍：

(1)JTAG烧录接线及烧录介绍

JTAG 烧录方式只能使用专用的JTAG调试器，可通过安信可淘宝店购买套件。（不支持使用J-link等调试器烧录）。

（复制淘宝打开→ https://m.tb.cn/h.fEwUjPF?tk=r3ap2nw9mPo ←）

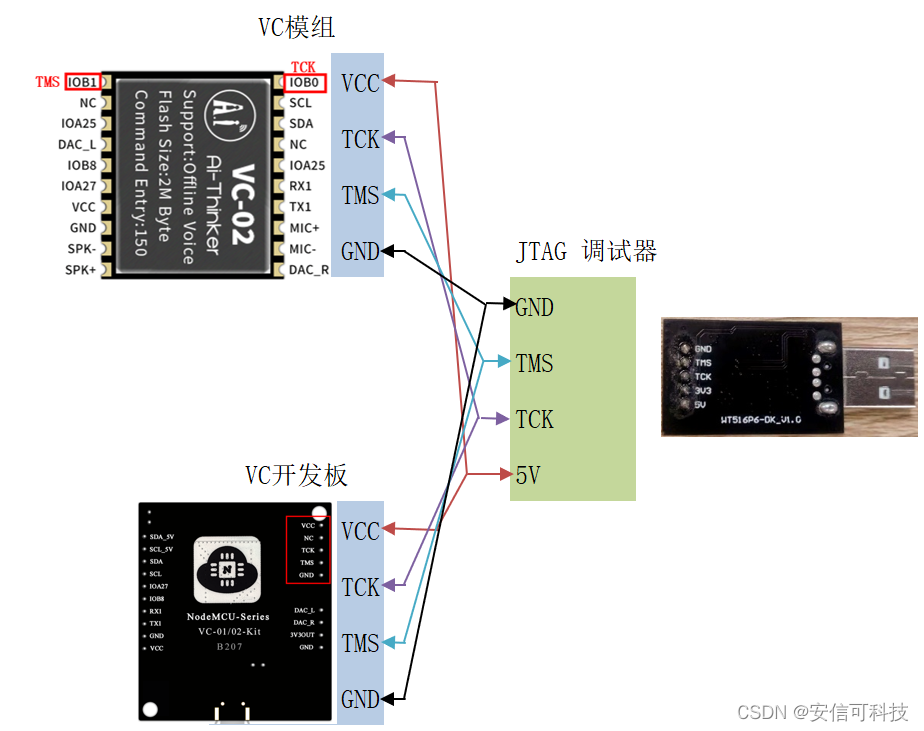

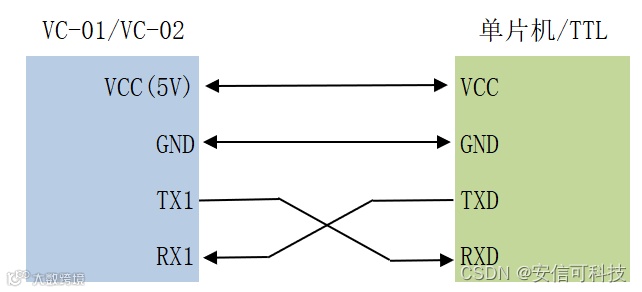

JTAG调试器与VC系列的连接如下：

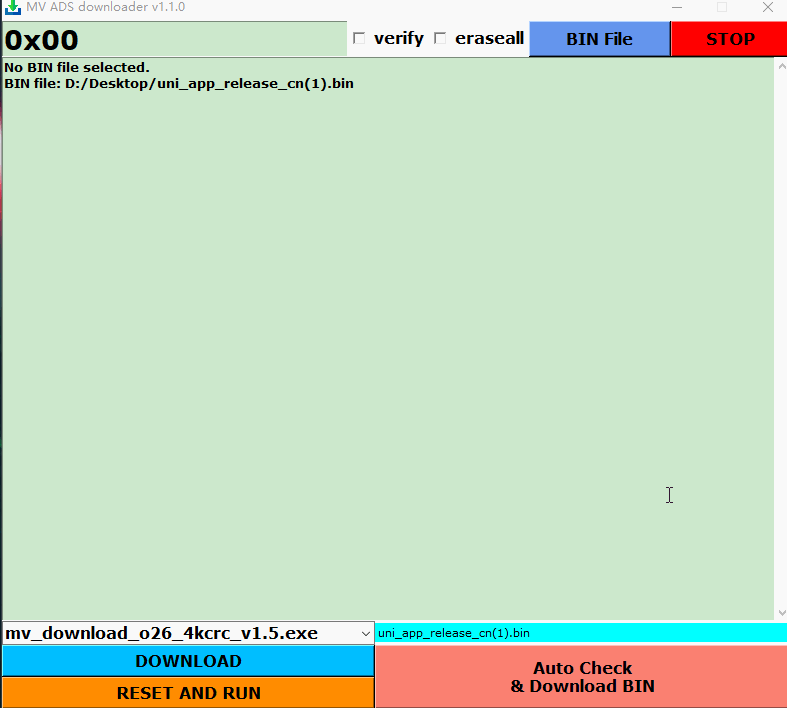

连接好之后，把调试器插入电脑（调试器需要安装驱动，安装教程请看：Hummingbird-M-Production-Tool/M_Download_Tool_User_Guide.pdf（在SDK文件夹中查找此文件），打开UniOneDownloadTool.exe:

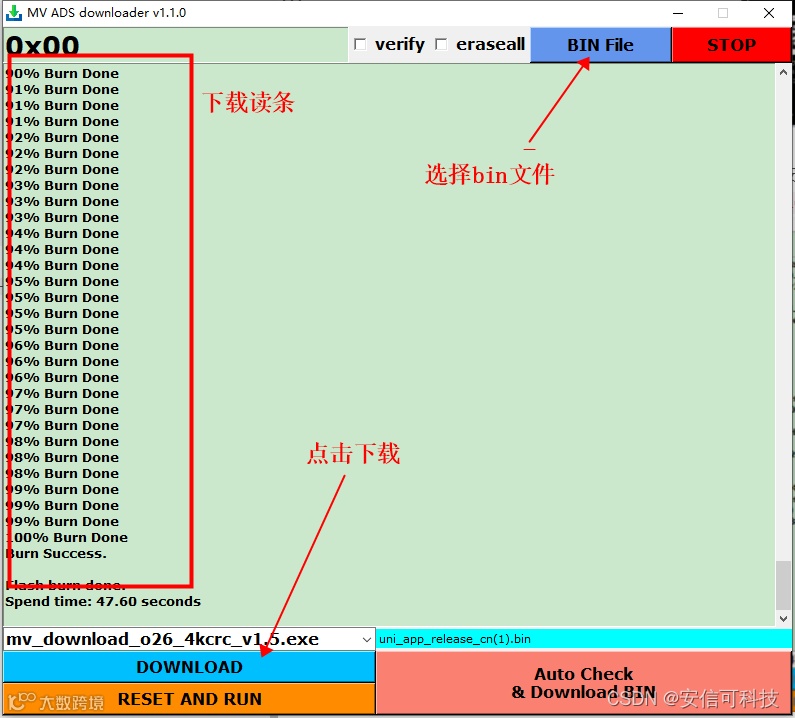

烧录过程：

2)UART串口升级接线及烧录介绍

串口烧录的接线和通讯方式的接线相同，烧录的固件有些重点需要注意，小心模块变砖！！！

• 首次烧录必须先烧录“uni_hb_m_solution\image_demo\Hummingbird-M-Update-Tool”下的uni_app_release.bin 或 uni_app_debug.bin 固件。（出厂固件已烧录）

• 烧录的固件必须是使用 build.sh update指令生成的uni_app_release_update.bin

• 注意！！！烧录工具只能使用：

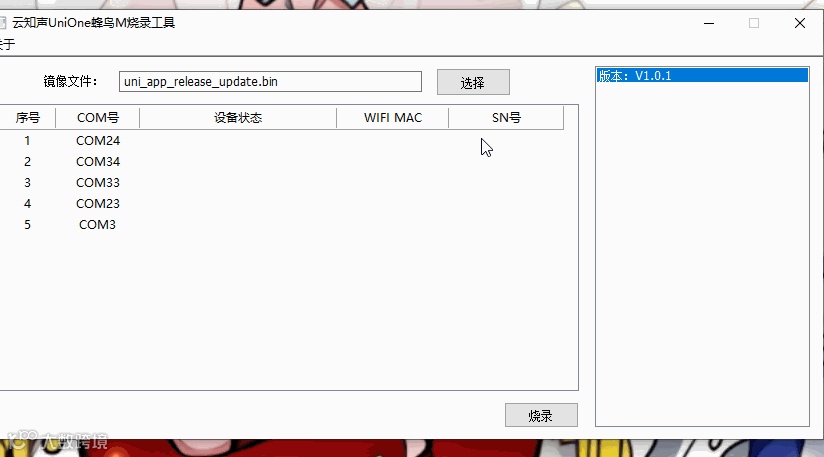

  UniOneUpdateTool.exe

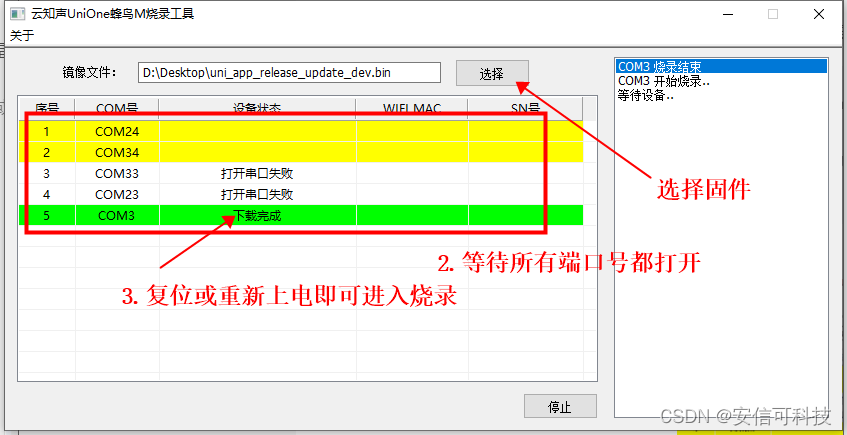

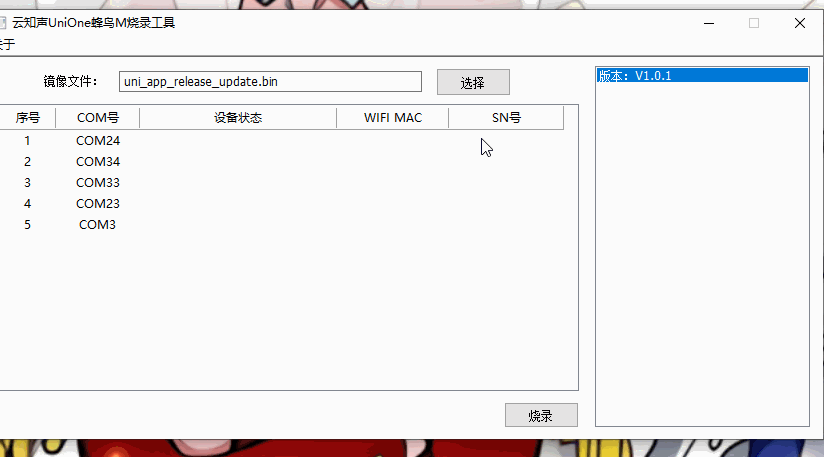

下面就开始延时烧录过程：

（注意：所有端口号成功打开时，背景颜色会是黄色的）

二、

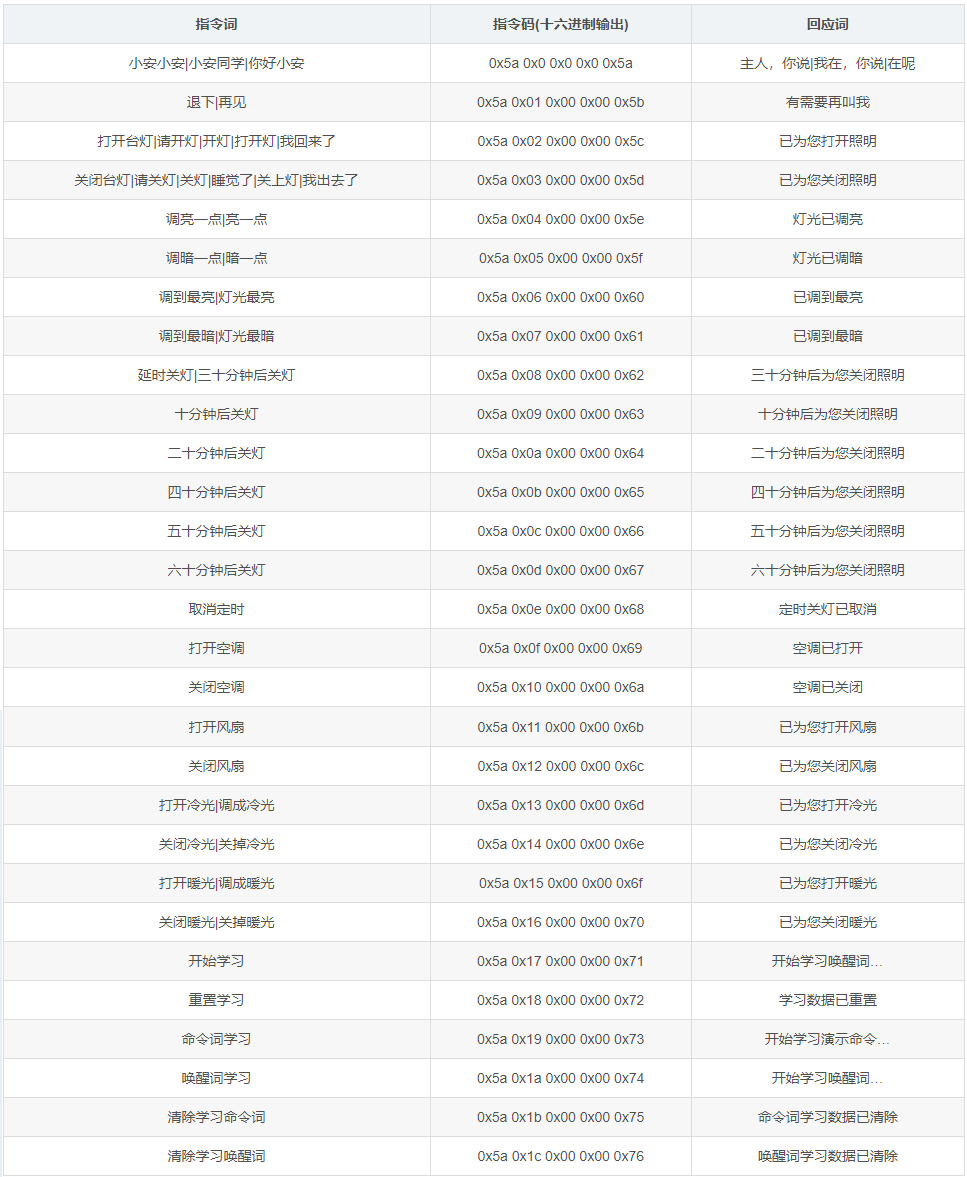

1.指令词及指令码

模组出厂固件中，默认写入了一些通用的指令及其对应的指令码。

2.指令码说明

每个指令码的都代表了VC当前所识别的指令，指令中的含义：以 “0x5a 0x00 0x00 0x00 0x5a” 为例

起始位：为固定值：0x5a

指令序号：代表唯一的指令：0x00为唤醒词的序号

保留位1：固定值为：0x00

保留位2：固定值为：0x00

校验位：前四位的异或值，0x5aXOR0x00XOR0x00XOR0x00=0x5a

三、

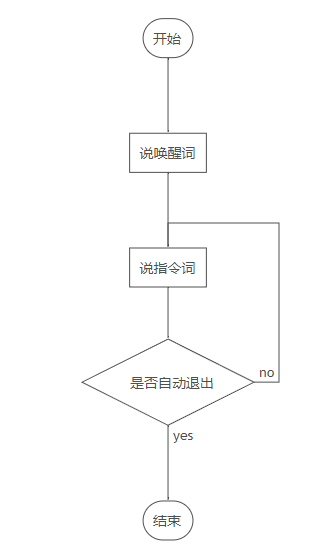

开发板出厂固件的指令词和模组的一样，只是加入了LED控制功能及按键唤醒功能：

四、

其它说明

出厂固件已经具备一些实用指令，单片机可以根据对应的指令码做相应的处理。指令码最重要的一个字节就是校验位，在C语言中可以这么做：

//假如判断唤醒:0x5a 0x00 0x00 0x00 0x5achar start_bit=0x5a;char cmd_num_bit=0x00;char temp_num1_bit=0x00;char temp_num2_bit=0x00;//计算校验位char check_bit=start_bit^cmd_mun_bit^temp_num1_bit^temp_num2_bit;
