安信可离线语音模组 VC-01、VC-02 系列教程【二次开发篇】PWM输出

简介

在上一篇文章中我们对SDK的GPIO输出进行了控制，我们将在本章节对PWM的输出进行控制（如果没有看过上一篇文章的，建议先去看对组件和设计的库函数的介绍），本篇SDK文件还是使用的上一章节的SDK（如无特殊说明，SDK不变）。

默认PWM DEMO输出现象

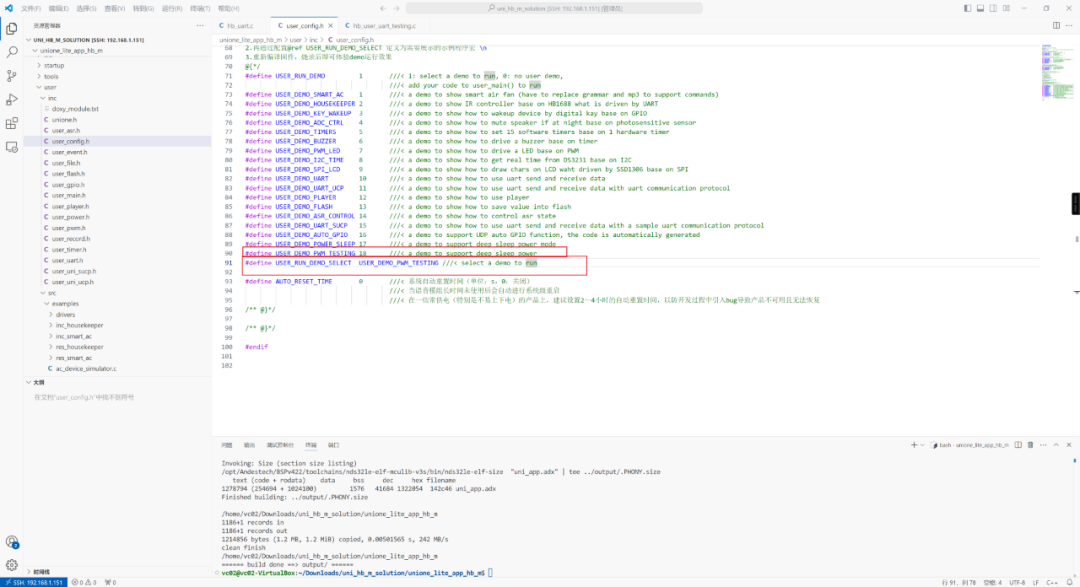

首先，在user_config.h 文件中开启对PWMLED的宏，使其用户代码默认烧录USER_DEMO_PWM_LED的例程。

根据对应的 hb_pwm_led.c 得知，其线程启动后，主要是控制PWM_NUM_1_A27进行输出。

#define PWM_LED_GPIO_NUM  PWM_NUM_1_A27   // "MOSI" on HB-M demo board

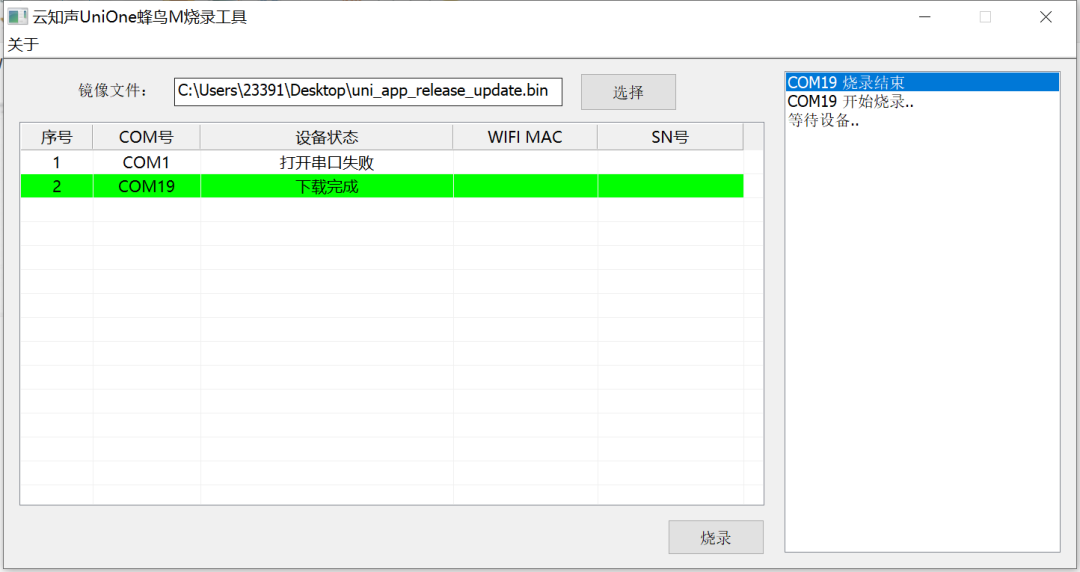

首先对默认的Demo进行编译，并且下载到VC-02中。

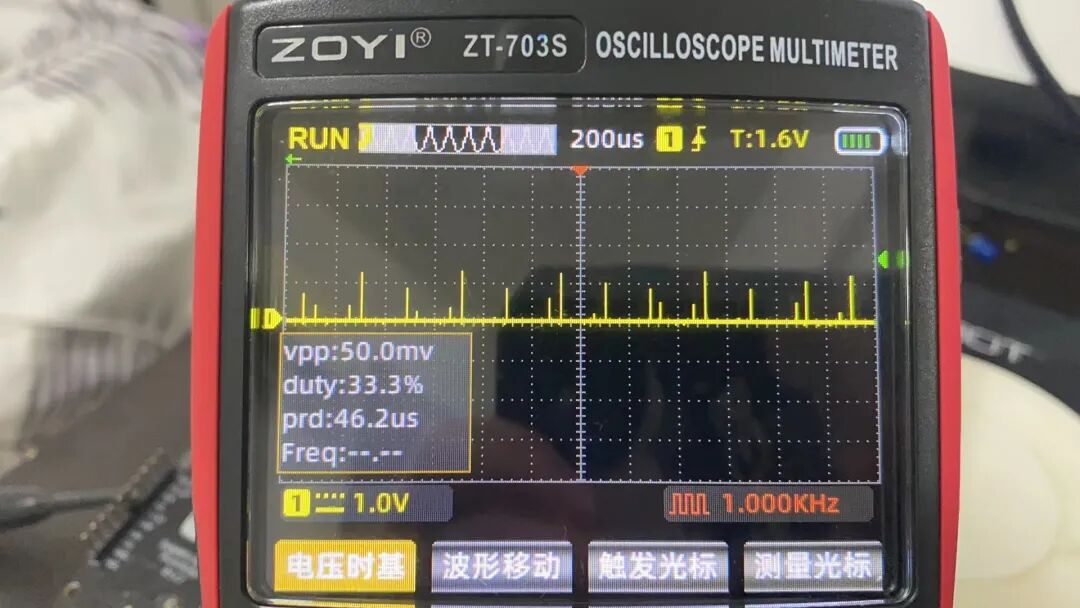

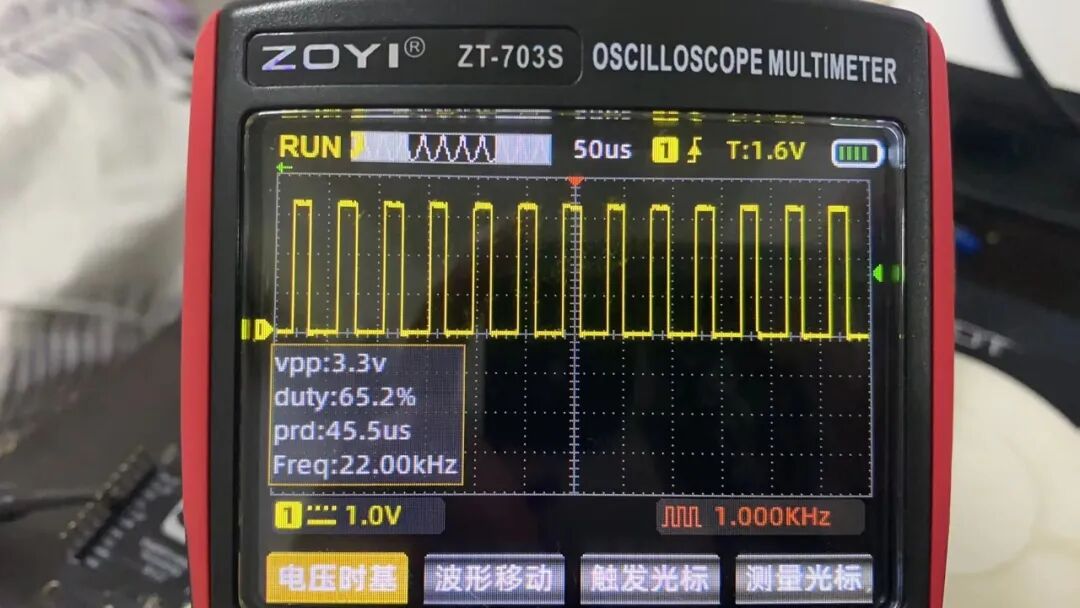

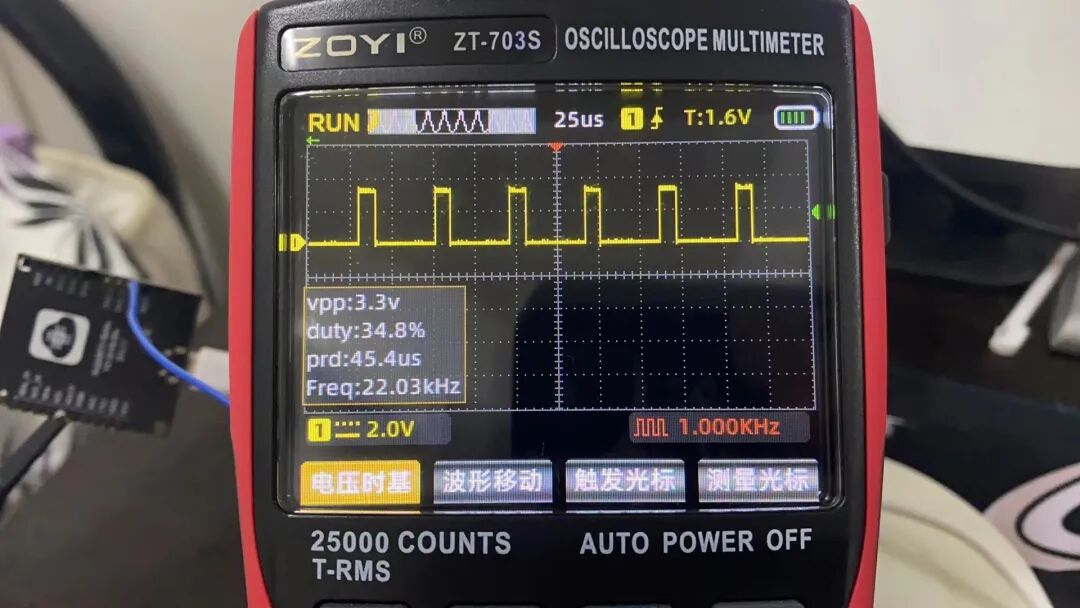

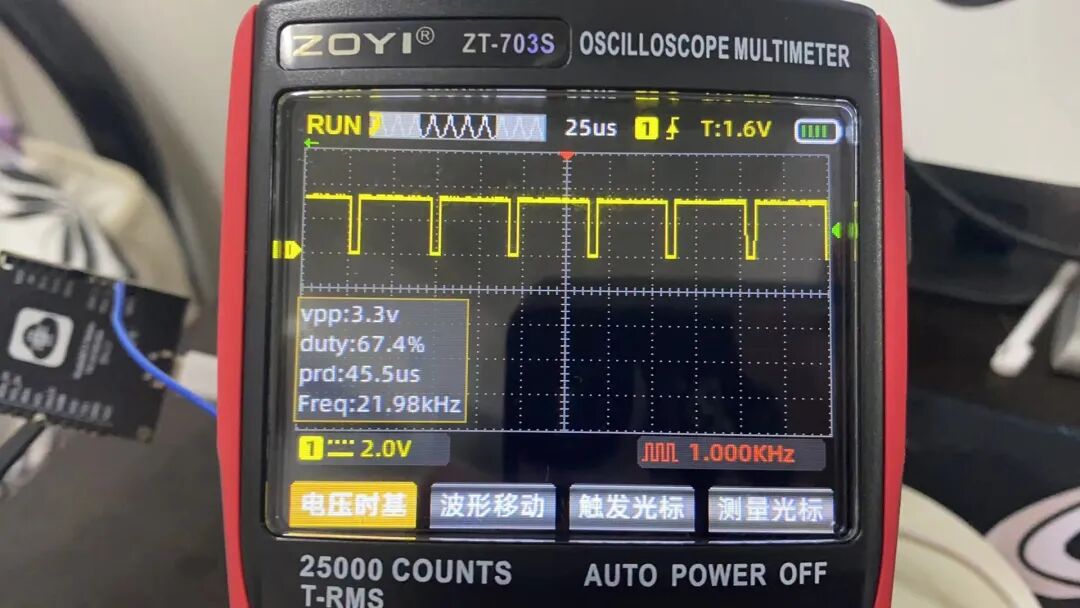

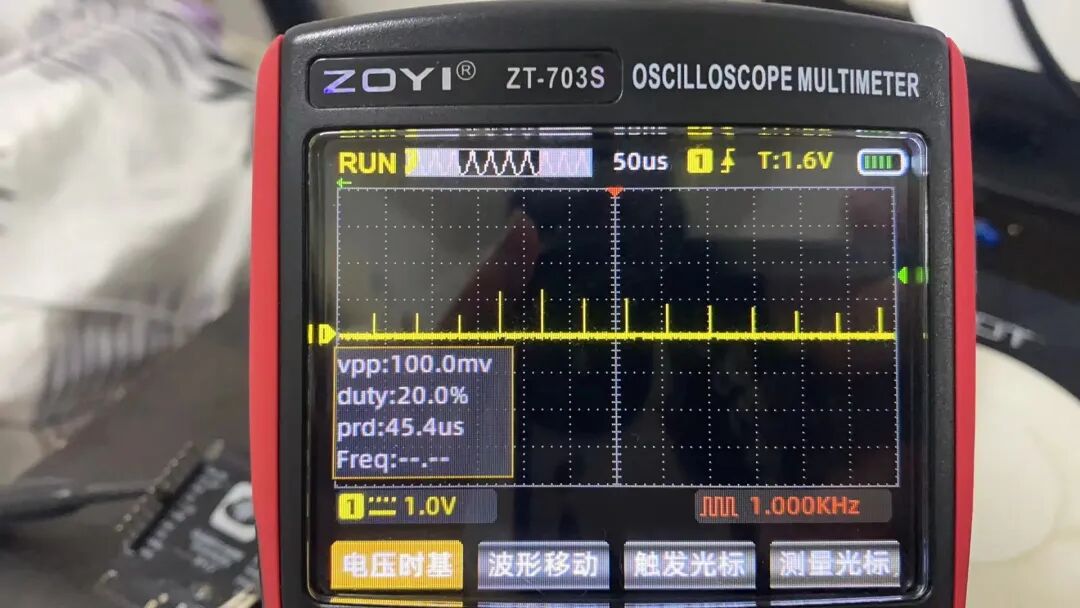

将示波器连接到开发板背部的GPIOA27上，那么此时示波器的波形如下所示：

占空比缓慢变化

此时默认的出厂PWM demo已经测试完毕。

如果想控制对应的PWM输出，可以参考 user_pwm.h 中的函数定义。函数声明如下所示：

#ifndef USER_INC_USER_PWM_H_#define USER_INC_USER_PWM_H_#ifdef __cplusplus  extern "C" {#endif#include "unione.h"/** @ingroup uni_pwm_def* PWM管脚号*/typedef enum {  PWM_NUM_1_A27 = 0,  PWM_NUM_1_B0,  PWM_NUM_1_B2,      ///< PWM 1 only 1 pin work a time  PWM_NUM_2_A28,     ///< used for PA enable, don't use it on HB-M demo board  PWM_NUM_2_B1,  PWM_NUM_2_B3,      ///< PWM 2 only 1 pin work a time  PWM_NUM_MAX}USER_PWM_NUM;/** @addtogroup uni_pwm_inf@{*//***@brief PWM初始化*@param num PWM管脚号*@param hz 频率*@param is_high_duty \a TRUE :占空比用高电平持续时间计算; \a FALSE :占空比用低电平持续时间计算*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_init(USER_PWM_NUM num, uni_u32 hz, uni_bool is_high_duty);/***@brief PWM反初始化*@param num PWM管脚号*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_final(USER_PWM_NUM num);/***@brief 开使PWM输出*@param num PWM管脚号*@param duty 占空比*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_start(USER_PWM_NUM num, uni_u8 duty);/***@brief 停止PWM输出*@param num PWM管脚号*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_stop(USER_PWM_NUM num);/***@brief 暂停PWM输出*@param num PWM管脚号*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_pause(USER_PWM_NUM num);/***@brief 恢复PWM输出*@param num PWM管脚号*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_resume(USER_PWM_NUM num);/***@brief PWM占空比切换*@param num PWM管脚号*@param duty 占空比*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_change_duty(USER_PWM_NUM num, uni_u8 duty);/***@brief PWM占空比增加*@param num PWM管脚号*@param ch_duty 增加的占空比*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_duty_inc(USER_PWM_NUM num, uni_u8 ch_duty);/***@brief PWM占空比减小*@param num PWM管脚号*@param ch_duty 减小的占空比*@retval 0  操作成功*@retval -1 操作失败*/int user_pwm_duty_dec(USER_PWM_NUM num, uni_u8 ch_duty);/** @}*/#ifdef __cplusplus}#endif#endif

自定义控制命令

尝试使用唤醒命令 “你好小美” 来启动PWM进程，使用 “打开台灯” 命令来删除这个进程，从而控制PWM进行输出。

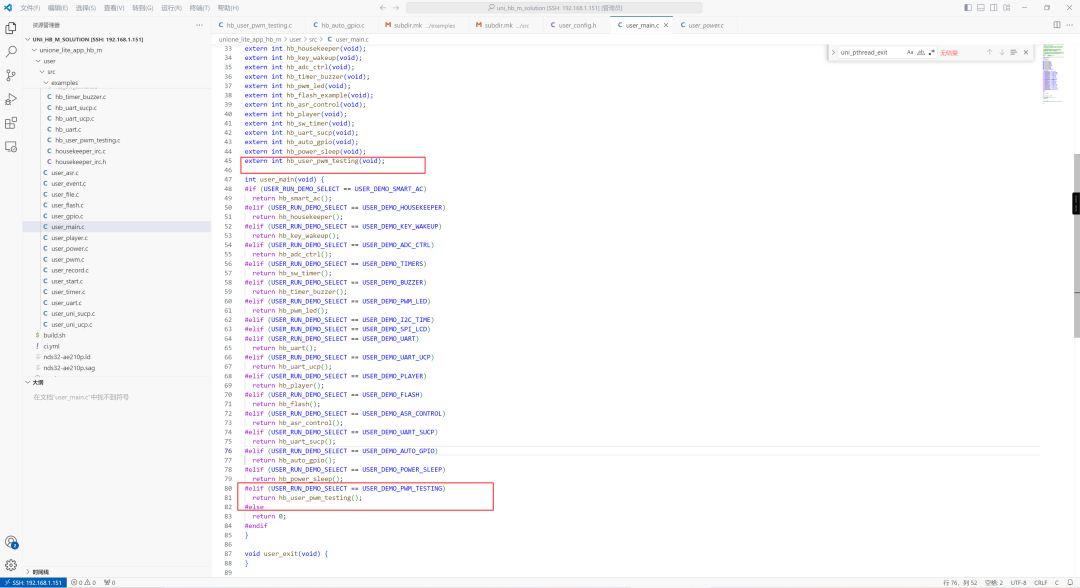

由于官方的SDK写的非常规范，所以建议凡是个人相关的代码都可以写在example目录下。

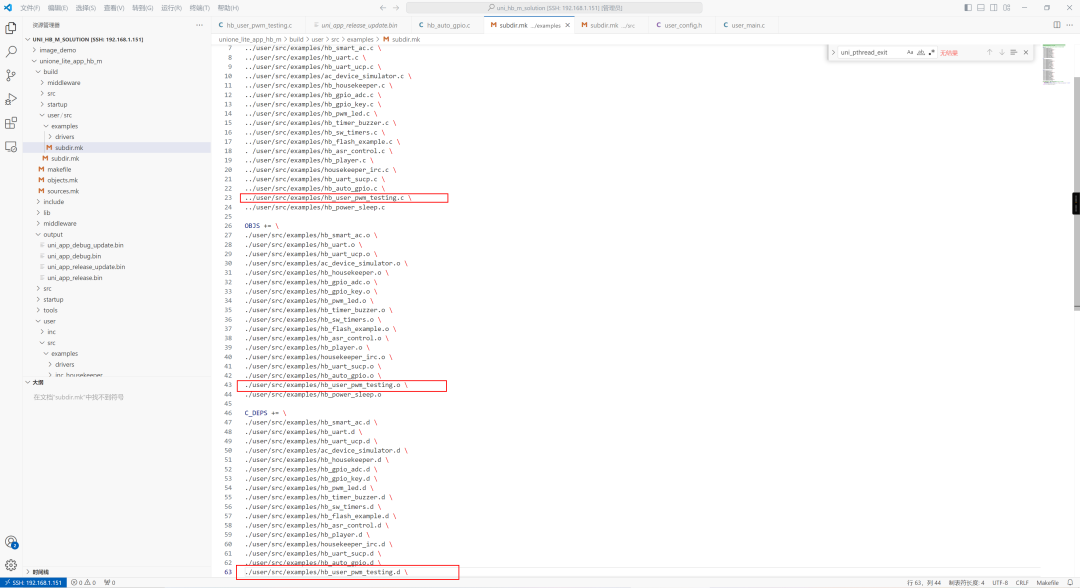

1、首先在example 目录下创建hb_user_pwm_testing.c 文件，代码如下所示：

#include "user_gpio.h"#include "user_pwm_led.h"#include "user_event.h"#include "user_player.h"#include "user_config.h"#define PWM_LED_GPIO_NUM  PWM_NUM_1_A27   // "MOSI" on HB-M demo boardstatic uni_pthread_t g_pwm_thread_id = 0;static bool g_pwm_thread_running = false;// Thread function to update LED brightness levelsstatic void _pwm_led_process(void *args) {  LED_BRIGHT_LEVEL level = BRIGHT_LEVEL_0;  g_pwm_thread_running = true;  while (g_pwm_thread_running) {    user_pwm_led_set_brightness(PWM_LED_GPIO_NUM, level);    level += 1;    if (level >= BRIGHT_LEVEL_MAX) {      level = BRIGHT_LEVEL_0;    }    // uni_sleep(1); // Optional: slow down effect  }}// Create PWM LED threadstatic Result _create_pwm_led_thread(void) {  if (g_pwm_thread_running) {    return E_OK;  }  thread_param param;  uni_memset(&param, 0, sizeof(param));  param.stack_size = STACK_SMALL_SIZE;  param.priority = OS_PRIORITY_LOW;  uni_strncpy(param.task_name, "pwm_led", sizeof(param.task_name) - 1);  if (0 != uni_pthread_create(&g_pwm_thread_id, &param, _pwm_led_process, NULL)) {    return E_FAILED;  }  uni_pthread_detach(g_pwm_thread_id);  // Auto cleanup  return E_OK;}// Stop PWM threadstatic void _stop_pwm_led_thread(void) {  if (!g_pwm_thread_running) {    return;  }  g_pwm_thread_running = false;  // Destroy thread if supported (may be platform-specific)  if (g_pwm_thread_id != 0) {    uni_pthread_destroy(g_pwm_thread_id);  // Hard stop    g_pwm_thread_id = 0;  }  user_pwm_led_set_brightness(PWM_LED_GPIO_NUM, BRIGHT_LEVEL_0);  // Turn off LED}// Callback on voice commandstatic void _on_wakeup_cmd_cb(USER_EVENT_TYPE event, user_event_context_t *context) {  if (context == NULL) return;  event_goto_awakend_t *awake = &context->goto_awakend;  if (strcmp(awake->cmd, "wakeup_uni") == 0) {    _create_pwm_led_thread();    user_player_reply_list_random(awake->reply_files);  }}static void _custom_setting_cb(USER_EVENT_TYPE event,                               user_event_context_t *context) {  event_custom_setting_t *setting = NULL;  if (context) {    setting = &context->custom_setting;    if (strcmp(setting->cmd, "TurnOn") == 0) {       _stop_pwm_led_thread();       user_player_reply_list_random(setting->reply_files);    }  }}// Register event callbackstatic void _register_event_callback(void) {  user_event_subscribe_event(USER_GOTO_AWAKENED, _on_wakeup_cmd_cb);  user_event_subscribe_event(USER_CUSTOM_SETTING, _custom_setting_cb);}// Main entryint hb_user_pwm_testing(void) {  if (0 != user_pwm_led_init(PWM_LED_GPIO_NUM)) {    return -1;  }  _register_event_callback();  return 0;}
