前言
本文档主要介绍Ra-01SC/Ra-01SCH模组驱动例程使用方法。
硬件准备
硬件准备
设备清单
| 硬件 | 数量 |
| Ra-001SC/Ra-01SCH 模组 | 2个 |
| 杜邦线 | 若干 |
| USB转TTL模块 | 2个 |
| STM32F103C8T6开发板 | 2个 |
| MicroUSB线（安卓数据线） | 2根 |
接线说明
| STM32F103C8T6主控 | Ra-001SC/Ra-01SCH 模组 |
| 3.3V | 3.3V |
| GND | GND |
| PA4 | NSS |
| PA5 | SCK |
| PA6 | MISO |
| PA7 | MOSI |
| PB1 | RESET |
| PB11 | DIO1 |
| PA0 | DIO4 |
| STM32F103C8T6主控 | USB转TTL模块 |
| GND | GND |
| PA_9 | Rx |
重要函数说明
整个工程主要由两个部分组成：接收配置与处理以及发送配置与处理。

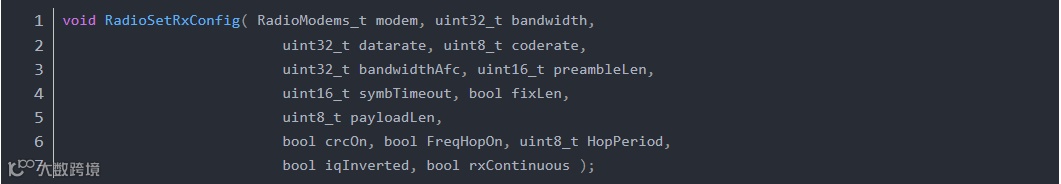

数据接收部分的配置

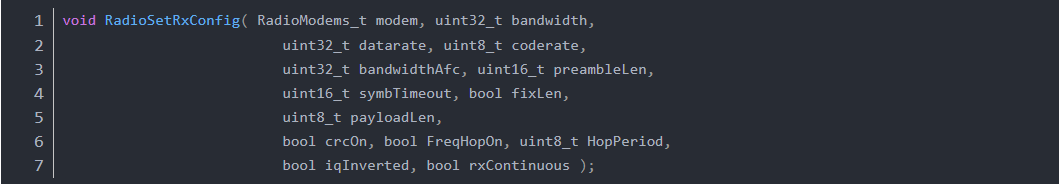

数据接收部分的配置主要参数为：
modem：配置射频模式，[0: FSK, 1: LoRa]
bandwidth：带宽配置；
FSK : 0
LoRa: [0: 125 kHz, 1: 250 kHz, 2: 500 kHz, 3: Reserved]
datarate：数据速率；
FSK : 600…300000 bits/s
LoRa: [6: 64, 7: 128, 8: 256, 9: 512, 10: 1024, 11: 2048, 12: 4096 chips]
coderate：编码率
FSK：设置为0
LoRa：[1: 4/5, 2: 4/6, 3: 4/7, 4: 4/8]
bandwidthAfc：设置AFC带宽
FSK：数值 >= 2600 并且 <= 250000 Hz
LoRa：无效位，设置0
preambleLen：前导码长度
FSK：字节数
LoRa：前导码长度（单位是：symbols）
symbTimeout：设置单接收超时时间
FSK：超时时间（单位为：字节数）
LoRa：超时时间（单位是：symbol说）
fixLen：设置数据包是否固定长度（0：表长度为变量；1：固定）
payloadLen：负载长度，当启用fixLen时
crcOn：是否开启CRC校验（0：关闭；1：开启）
FreqHopOn：使能/不使能跳频功能
FSK：无效位，设置0
LoRa：（0：关闭；1：开启）
HopPeriod：设置跳频周期
FSK：无效位，设置0
LoRa：跳频周期（单位是：symbols）
iqInverted：是否开启IQ转换功能
FSK：无效位，设置0
LoRa：（0：关闭；1：开启）
rxContinuous：设置是否启动连续接收模式
（0：设置单次接收模式；1：设置连续接收模式）

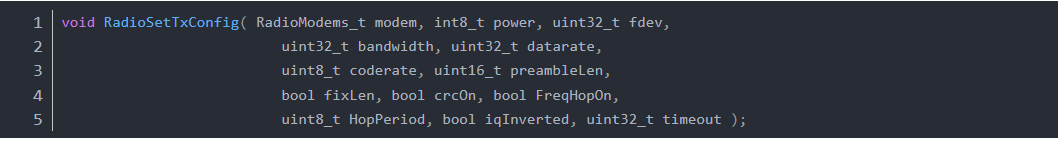

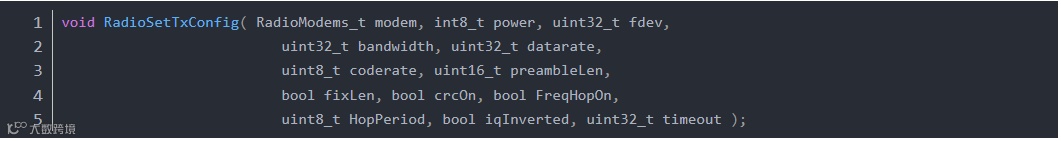

数据发送部分的配置
数据发送部分的配置主要参数为：
modem：配置射频模式，[0: FSK, 1: LoRa]
bandwidth：带宽配置；
FSK : 0
LoRa: [0: 125 kHz, 1: 250 kHz, 2: 500 kHz, 3: Reserved]
datarate：数据速率；
FSK : 600…300000 bits/s
LoRa: [6: 64, 7: 128, 8: 256, 9: 512, 10: 1024, 11: 2048, 12: 4096 chips]
coderate：编码率
FSK：设置为0
LoRa：[1: 4/5, 2: 4/6, 3: 4/7, 4: 4/8]
preambleLen：前导码长度
FSK：字节数
LoRa：前导码长度（单位是：symbols）
fixLen：设置数据包是否固定长度（0：表长度为变量；1：固定）
crcOn：是否开启CRC校验（0：关闭；1：开启）
FreqHopOn：使能/不使能跳频功能
FSK：无效位，设置0
LoRa：（0：关闭；1：开启）
HopPeriod：设置跳频周期
FSK：无效位，设置0
LoRa：跳频周期（单位是：symbols）
iqInverted：是否开启IQ转换功能
FSK：无效位，设置0
LoRa：（0：关闭；1：开启）
timeout：发送超时检测时间

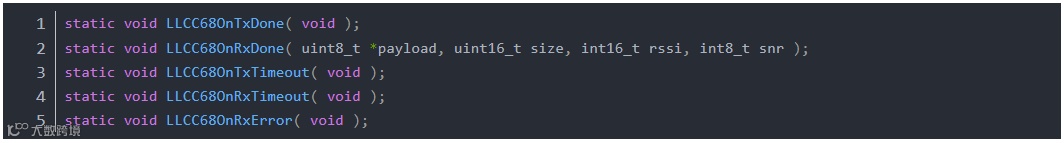

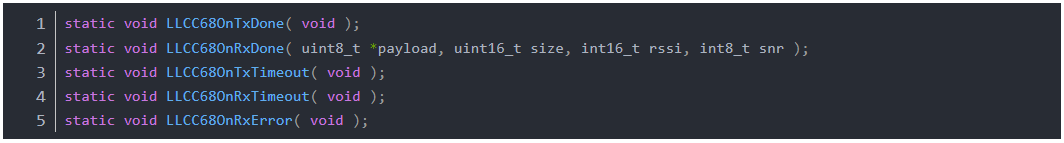

回调函数部分的设置
◆发射完成中断 “LLCC68OnTxDone” ，该回调函数主要用于处理数据发送完成以后需要处理的逻辑内容；
◆接收完成中断 “LLCC68OnRxDone” ，该回调函数主要用于对接收到的数据进行处理；
◆发射超时中断 “LLCC68OnTxTimeout” ，该回调函数主要用于处理数据发送超时后的逻辑内容；
◆接收完成中断 “LLCC68OnRxTimeout” ，该回调函数主要用于处理数据接收超时后的逻辑内容；
◆接收数据校验出错中断 “LLCC68OnRxTimeout” ，该回调函数主要用于处理接收到的数据校验失败后的逻辑内容。
配置接收超时
timeout ：设置接收超时
配置数据发送
buffer：发送数据；
size：发送数据长度；
调试

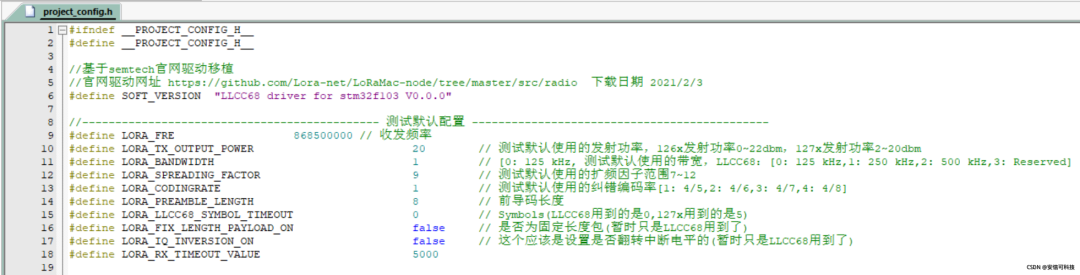

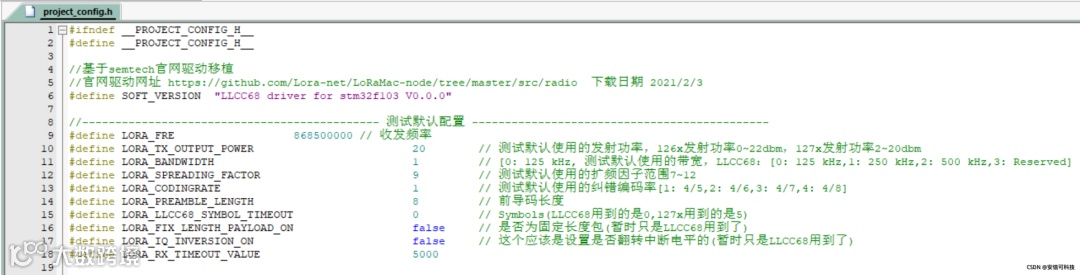

1、在文档 “project_config.h” 中设置各个射频参数，无论启用发送模式还是接收模式，这些参数均一致；
2、在文档 “main.c” 中设置模组启动进入接收或是设置循环发送数据；若是设置接收，则调用函数 “ExampleLLCC68ReciveDemo();”函数，若是设置不断发送，则调用 “ExampleLLCC68SendDemo();” 函数；
3、完成配置以后，一套设备烧录接收固件，另一套设备烧录发送固件，最后复位启动设备，并通过串口查看数据收发是否成功；

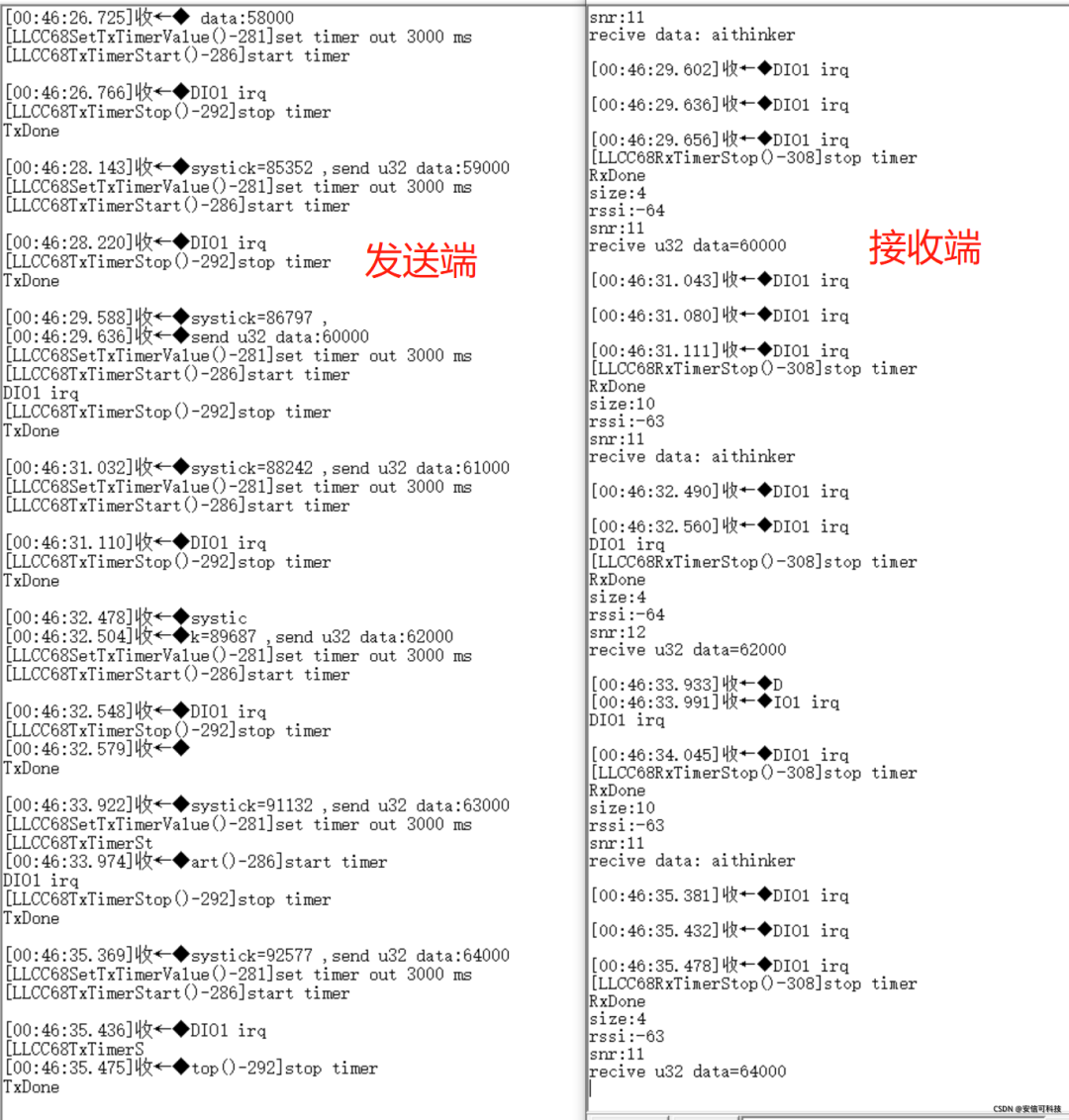

4、效果如下：
