安信可官方教程
文章目录
一、准备工作
二、连接路由器
三、基于TCP的MQTT连接（适用于数据量少）
四、基于TCP的MQTT连接（适用于数据量多）
五、联系我们
准备工作
需要准备的软硬件：Ai-WB2系列模组或者开发板，Type-C数据线。
连接路由器

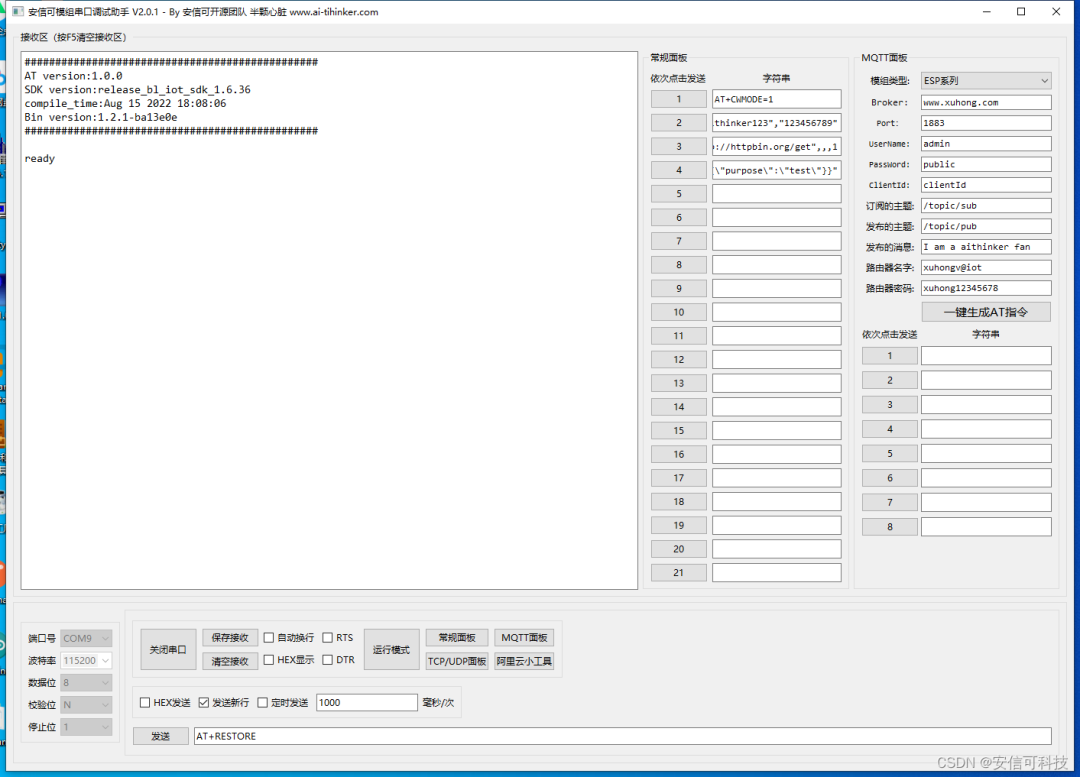

先保证模块或者开发板上电打印ready，如下图：

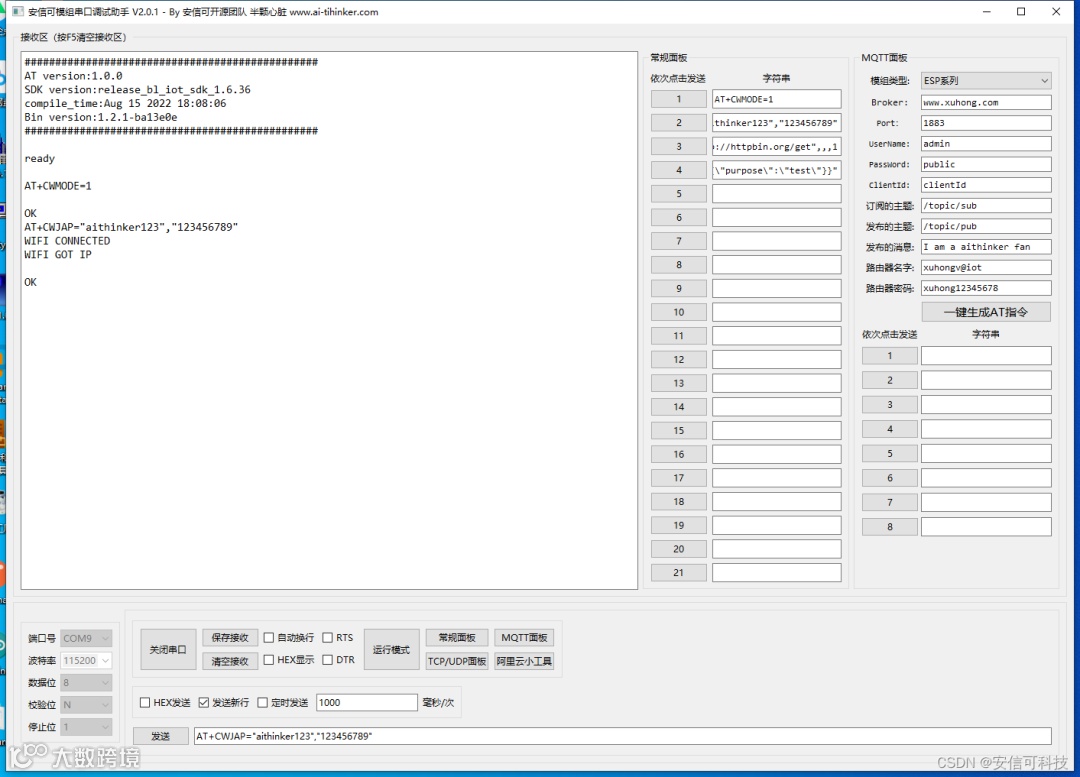

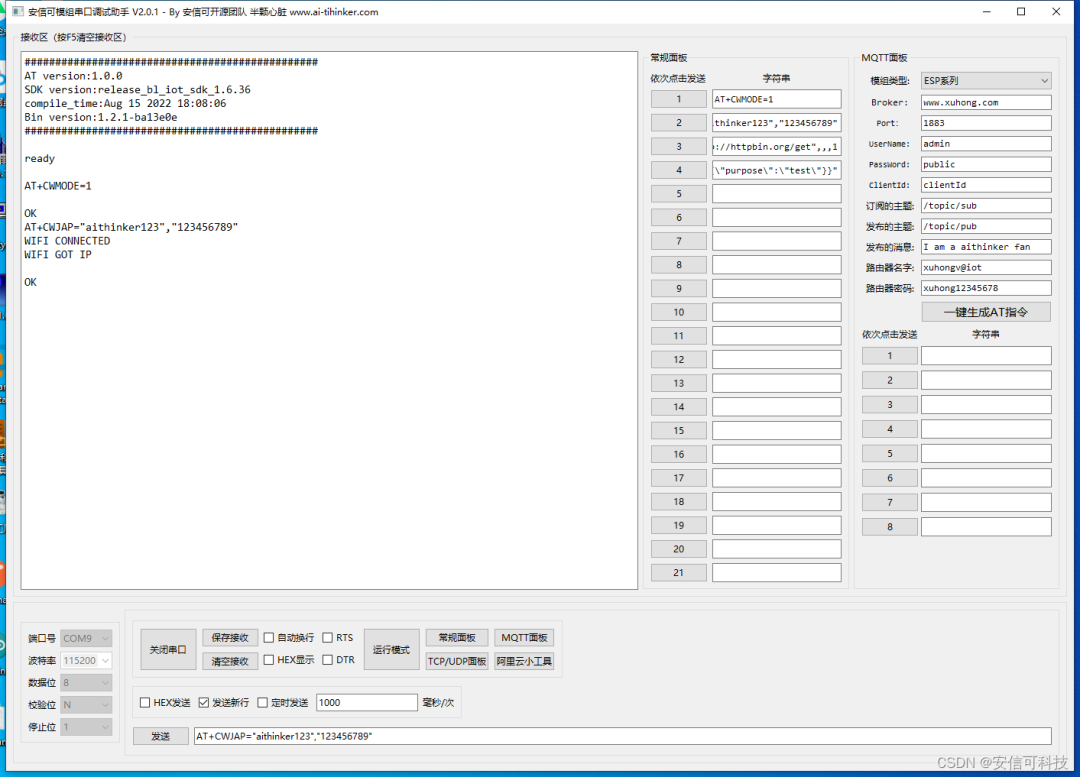

发送AT+CWMODE=1;AT+CWJAP=“WIFI名称”,“WIFI密码”，比如现在测试的WIFI名称为aithinker123，密码为123456789，如下图：
基于TCP的MQTT连接（适用于数据量少）
该示例以 wx.ai-thinker.com 作为 MQTT 服务器，控制台端口号:18083，TCP MQTT连接端口：1883

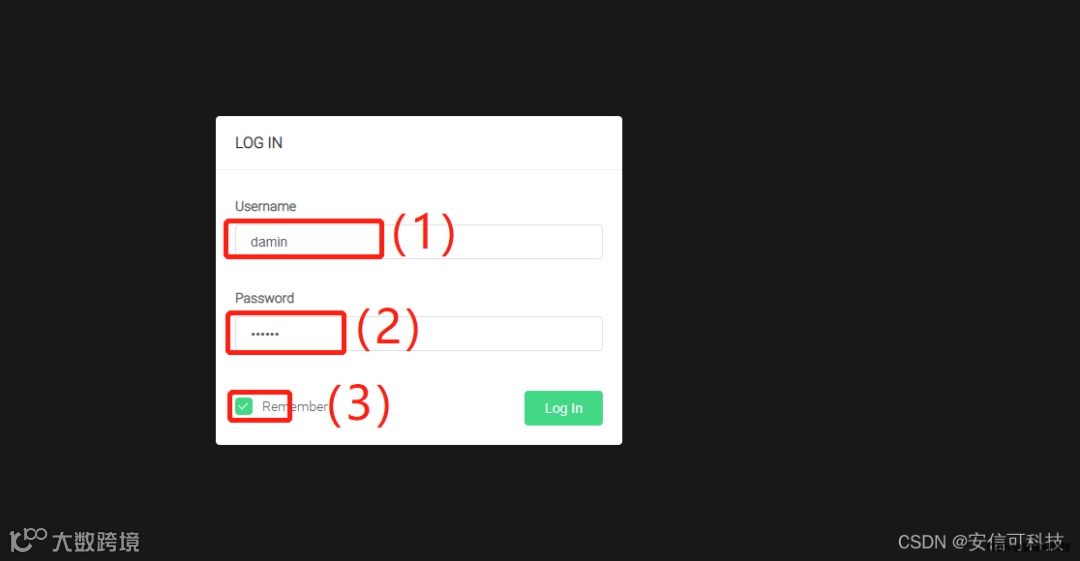

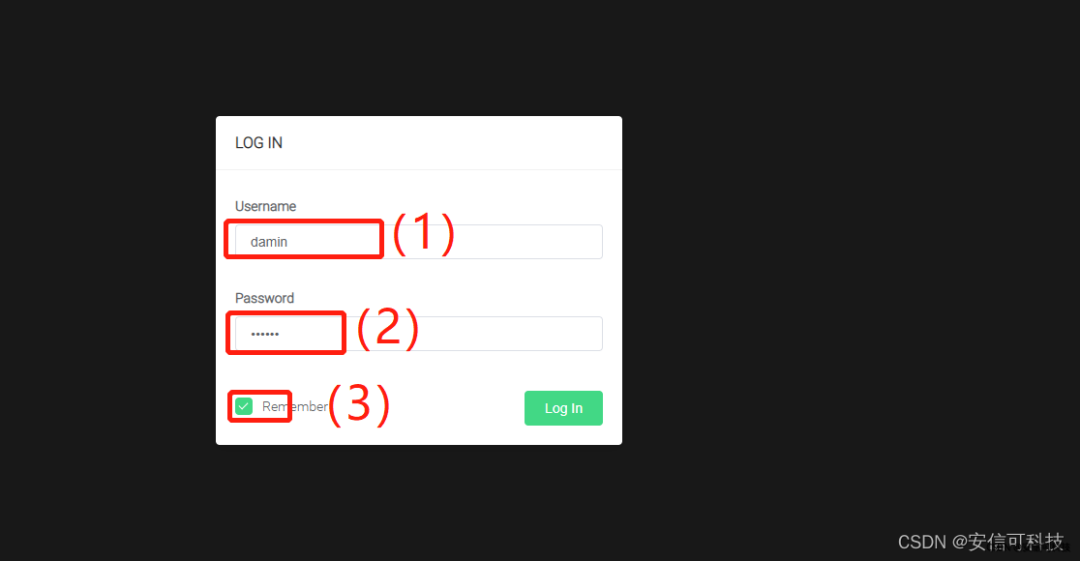

先登录MQTT服务器控制台，打开浏览器输入http://wx.ai-thinker.com:18083打开控制台，在箭头处输入用户名和密码并保存登录，如下图：
(1) 输入账号
(2) 输入密码
(3) 打钩

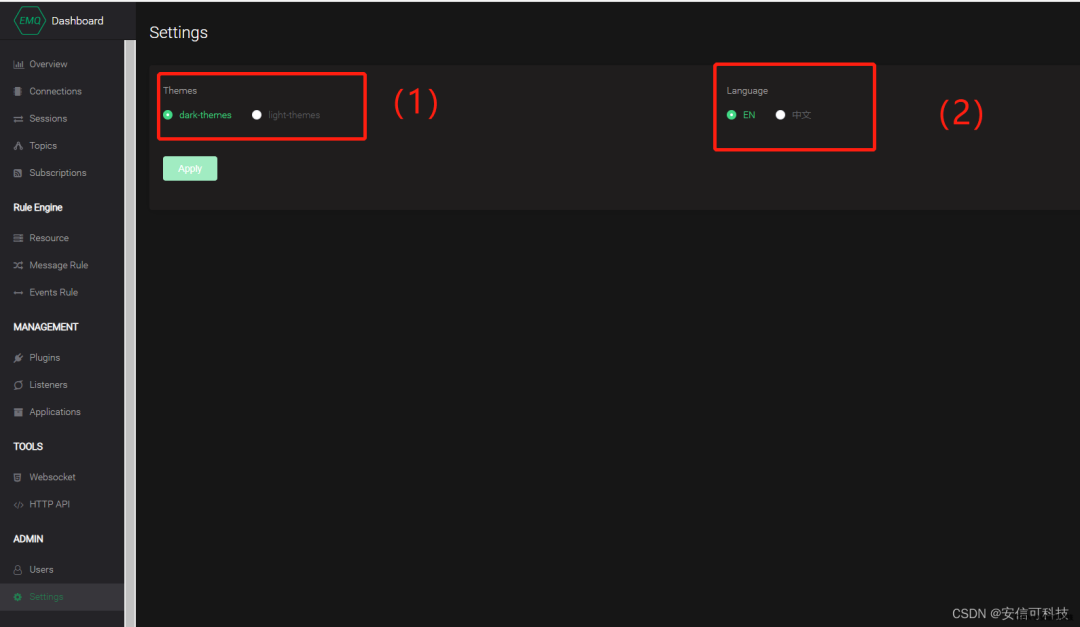

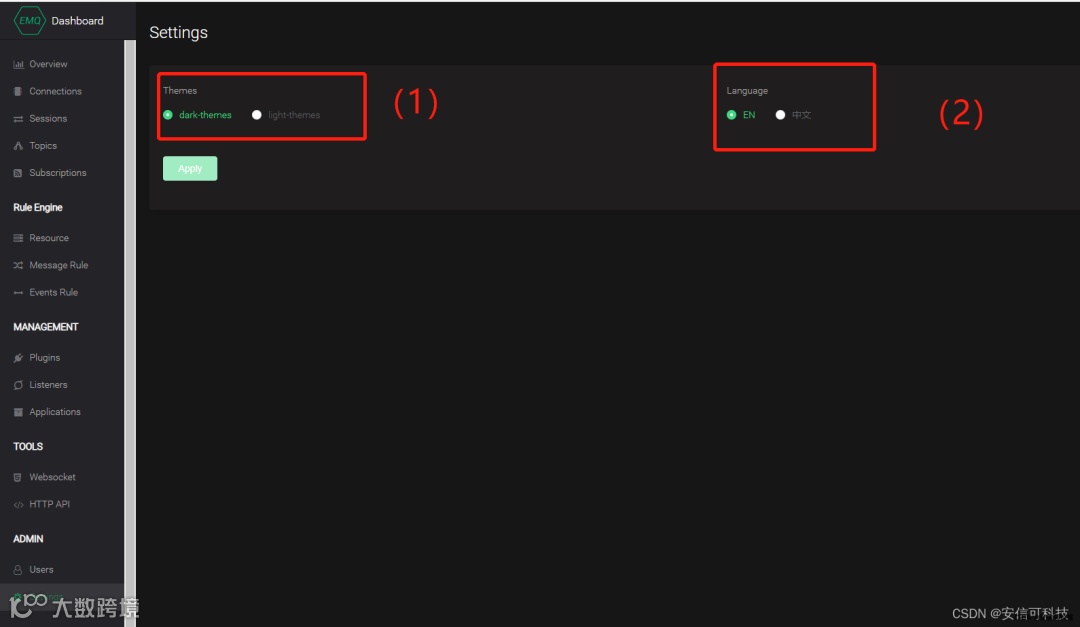

登录后点击Settings设置成中文界面方便进行调试
(1) 切换主题
(2) 切换语言

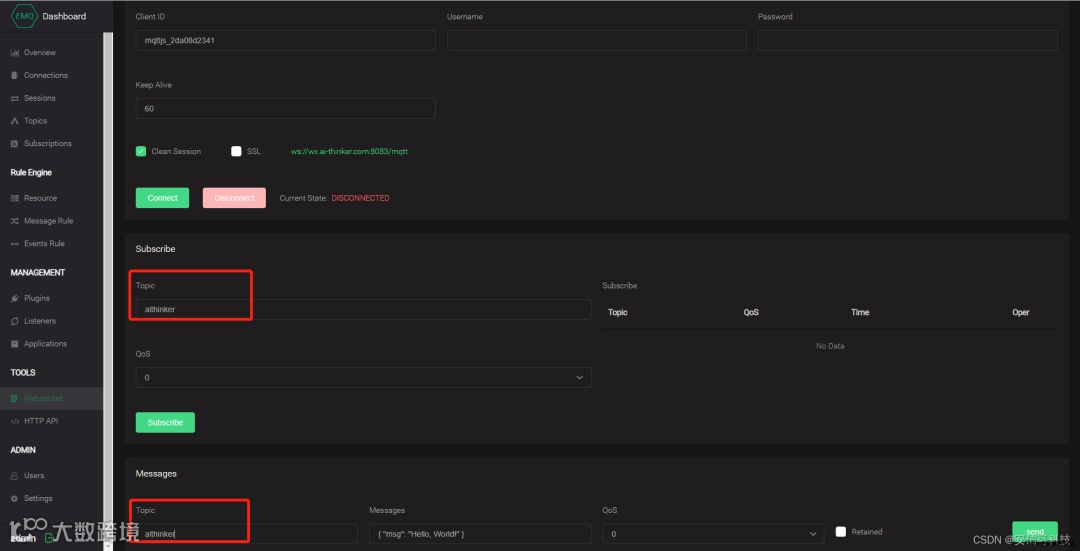

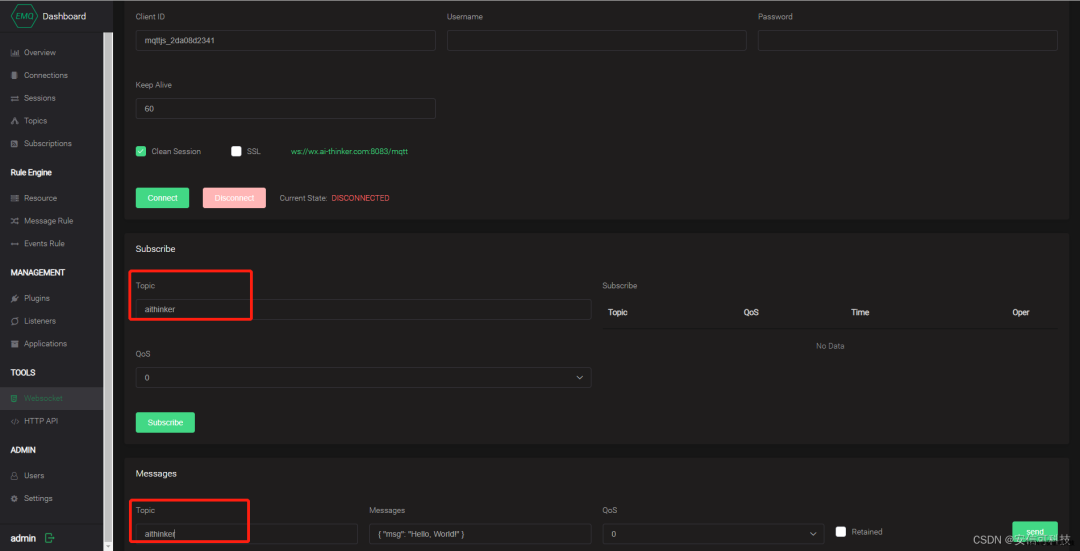

点击Websocket选项，连接区域直接点击连接，参数默认。设置好订阅主题和消息主题并点击订阅，主题均为aithinker

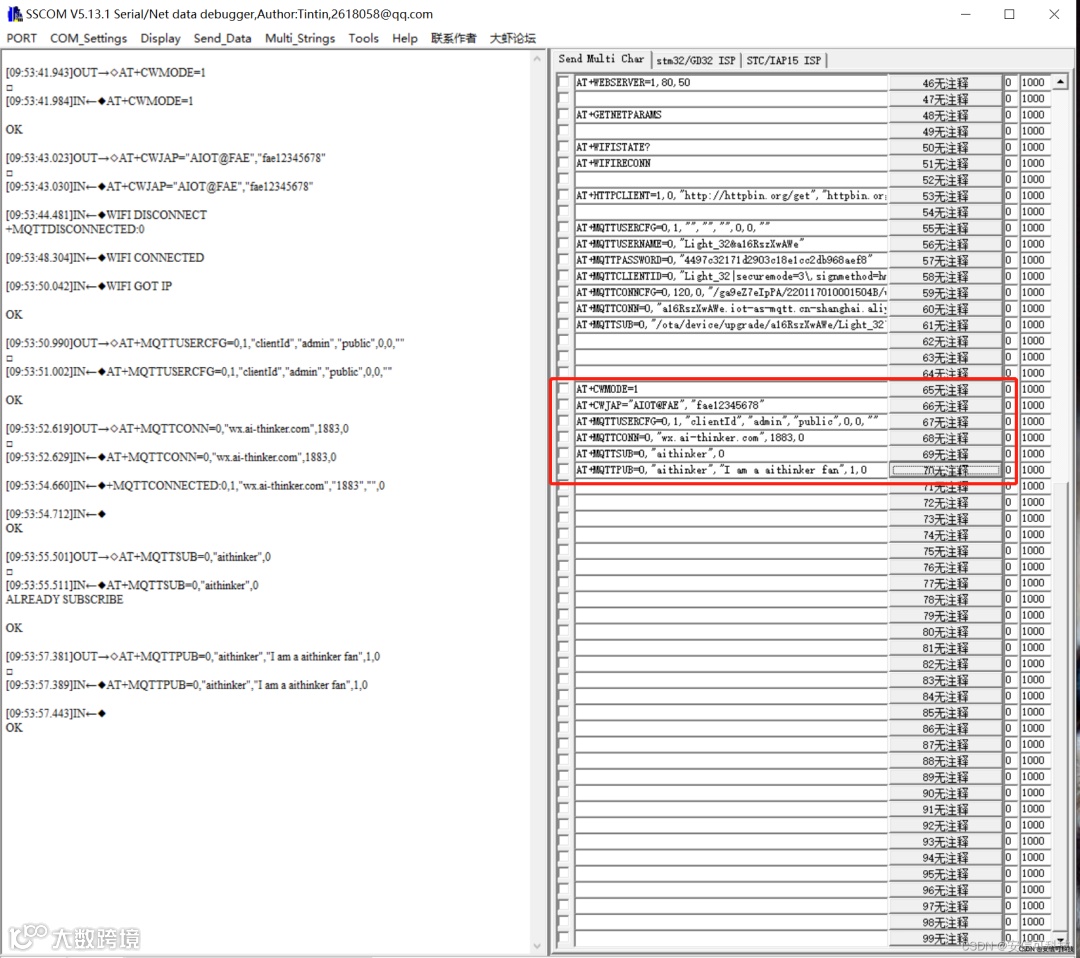

打开扩展框，输入所有配置指令，如下图：

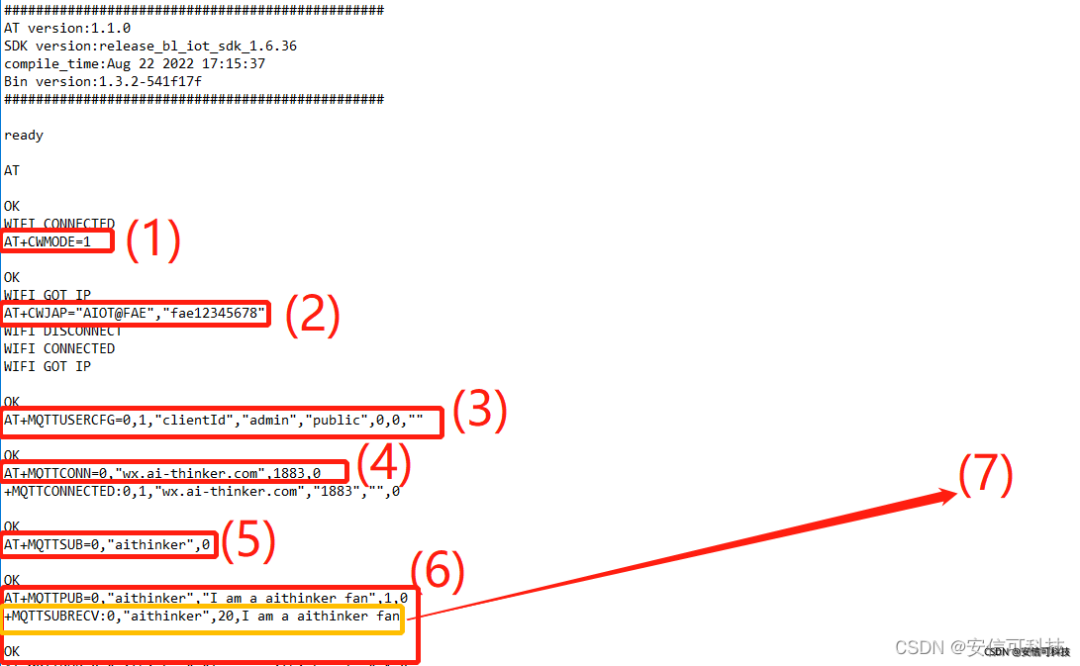

如果之前已经连接上路由器则可以忽略设置STA模式和连接路由器这部分指令的操作，直接点击配置服务器，连接服务器，订阅主题，发布信息，以上步骤操作无误可以得到如下截图
(1) 设置wifi连接模式，这里设置STA模式
(2) 设置接入的wifi账号与密码并启动连接
(3) 设置连接参数
(4) 连接服务器
(5) 设置订阅参数
(6) 设置发布参数并发布数据
(7) 订阅到发布的内容

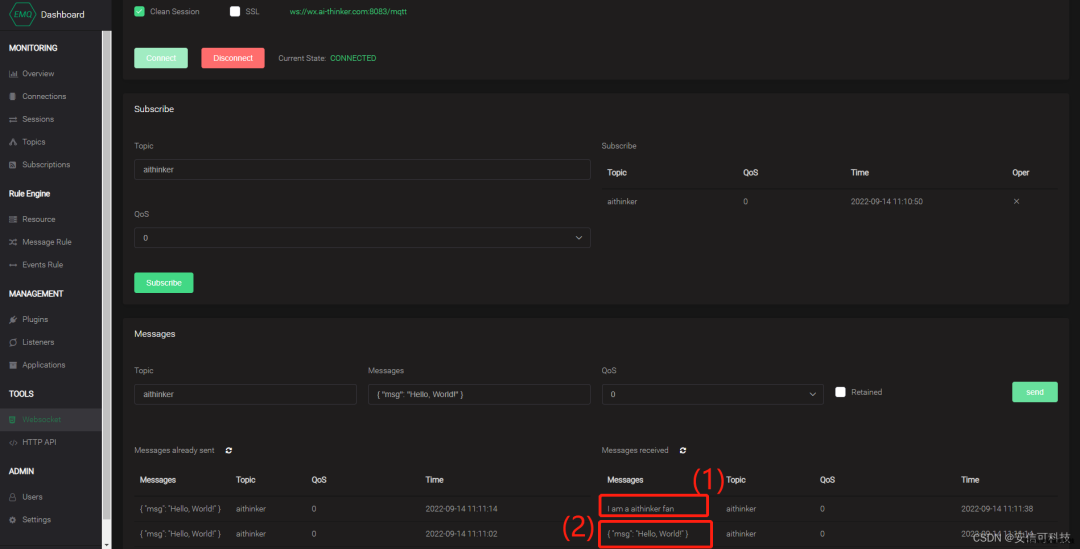

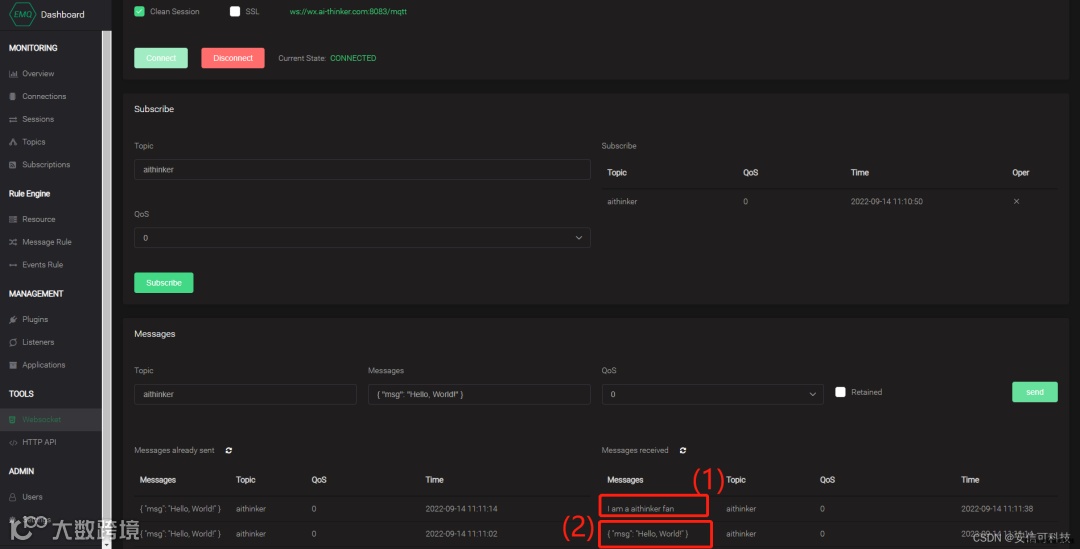

同时，在控制台上的消息框点击发送，模组和订阅消息列表会同时收到{ “msg”: “Hello, World!” }
(1) 模组发布的数据，平台订阅情况
(2) 平台发布的数据，以及其订阅情况
基于TCP的MQTT连接（适用于数据量多）
如果您 MQTT上报的数据量相对较多，已经超过了单条 AT 指令的长度阈值 256，则建议您可以使用 AT+MQTTPUBRAW 命令。
假设你想要上报的 JSON 数据如下，长度为 427 字节。
{“headers”: {“Accept”: “application/json”,“Accept-Encoding”: “gzip, deflate”,“Accept-Language”: “en-US,en;q=0.9,zh-CN;q=0.8,zh;q=0.7”,“Content-Length”: “0”,“Host”: “httpbin.org”,“Origin”: “http://httpbin.org”,“Referer”: “http://httpbin.org/”,“User-Agent”: “Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/91.0.4472.114 Safari/537.36”,“X-Amzn-Trace-Id”: “Root=1-6150581e-1ad4bd5254b4bf5218070413”}}
命令：
AT+MQTTPUBRAW=0,“aithinker”,427,0,0

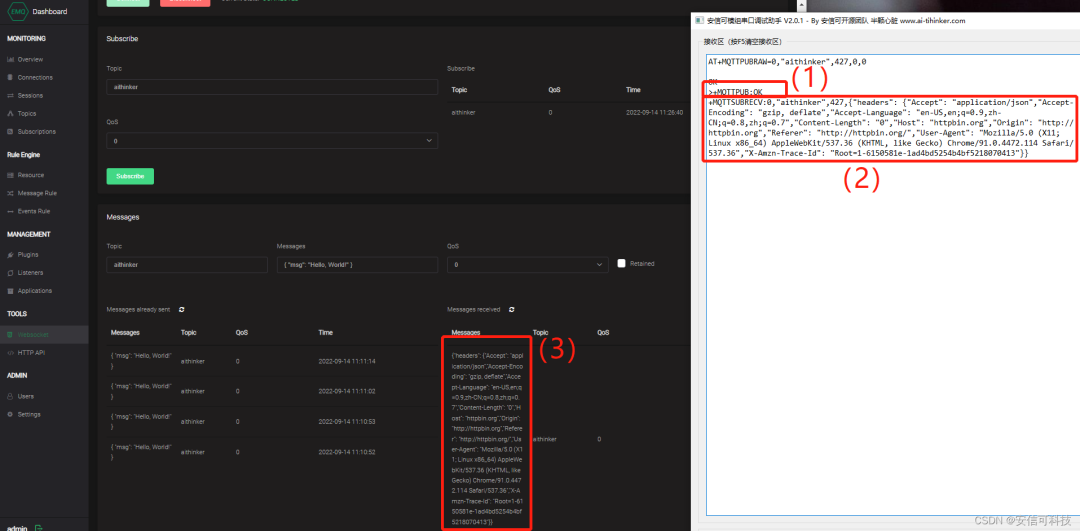

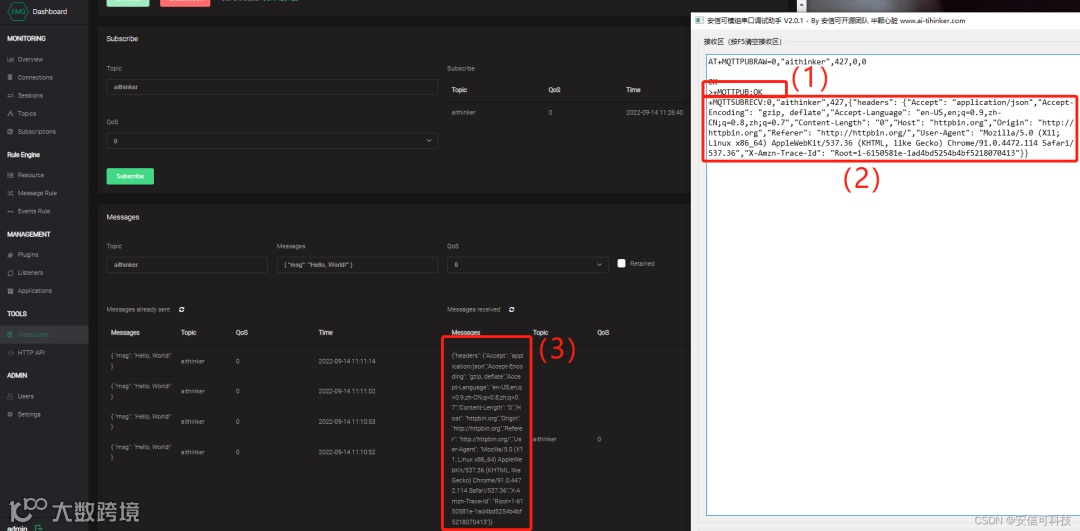

模组将订阅到刚刚发布的数据，同时，控制台上收到了模块上报的数据，如下图：
(1) 表示发送的数据长度已到达427个字节
(2) 订阅到的数据
(3) 平台订阅到的数据内容
