了解安信可产品的开发者想必对Ra-01/Ra-02模组已经很熟悉了，这两款均是基于Semtech的芯片SX1278而设计研发的，主打远距离传输的智能表计、智慧农业、智慧安防、楼宇自动化等市场。
除此之外，安信可LoRa系列还有SX126X系列、LLCC68系列，今天主要向大家介绍安信可的LoRa模块如何替换，并且实现相互替换以及通信。涉及到模块主要有如下几个系列和型号：
| 芯片型号 | 410~525MHz | 803~930MHz |
| SX1278 | Ra-01、Ra-02 | |
| SX1276 | Ra-01H | |
| SX126X | Ra-01S | Ra-01SH |
| LLCC68 | Ra-01SC | Ra-01SCH |
首先来看图，这里着重说明，在硬件设计上，这三个系列的模块基本封装都是相同的，只有几个中断脚的位号有区别，只要按照如下图预留接线，就可以实现LoRa的功能，不同系列的LoRa模组也可以相互切换。

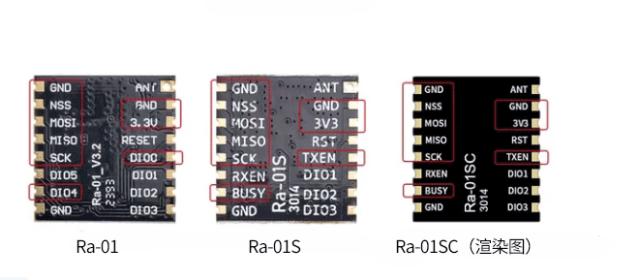

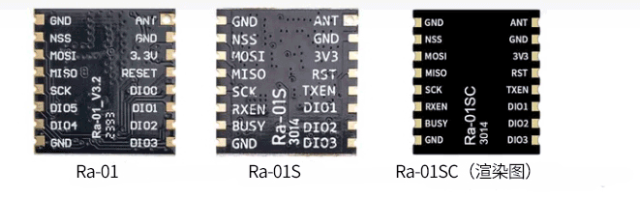

实物参考图

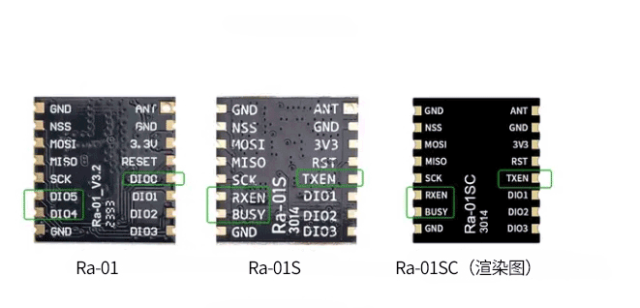

引脚差异
接线参考
如上图的封装信息：点击跳转

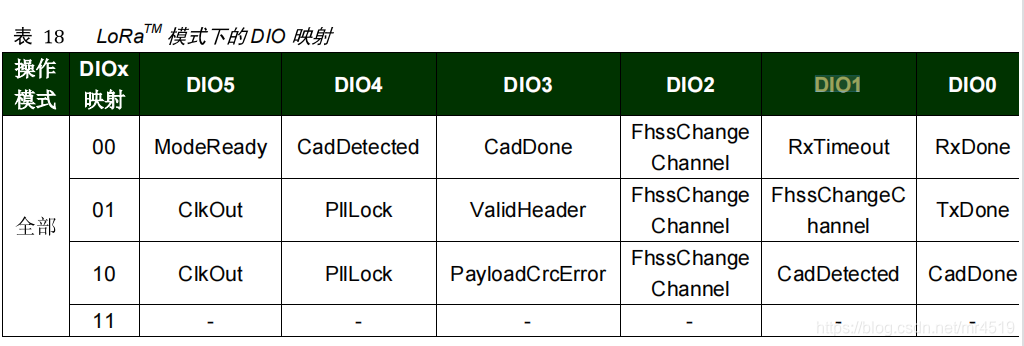

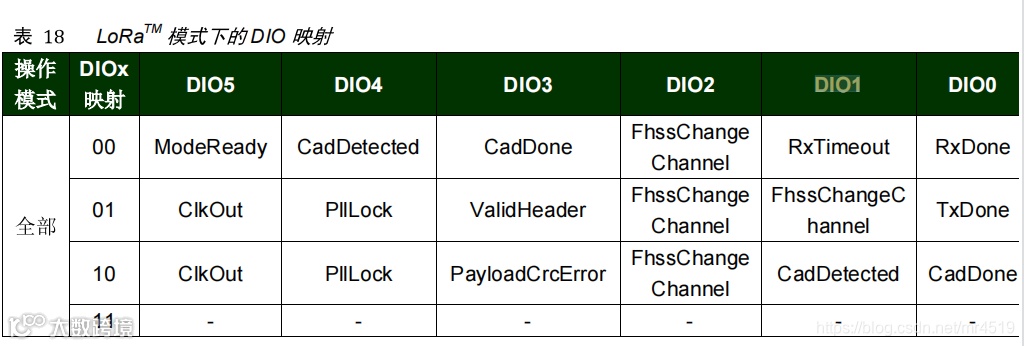

注意：除了SPI的接线以外可以看到在我们的SX127x系列上有多个DIO脚，这些脚位是在我们的LoRa调制中会遇到的一些功能中断脚，可以参照如下表格:
对于126x和LLCC68系列的话，他将这些功能脚位全部整合了，只留了一个BUSY通知脚位，这个通知脚位的功能是判断当前程序逻辑进程的依据。
软件驱动值得注意的是，由于这里说明的LoRa调制是采用底层寄存器驱动调制，所以每个人的写法都可能有较大的区别。如果想要一份标准库的驱动的话，那官方的例程可能是最好的选择。
官方地址：点击跳转
另外安信可这边也按照了上述的接线提供了基础源码，并且是已经跑通的，只要稍加移植就能在自己的单片机上跑起来。

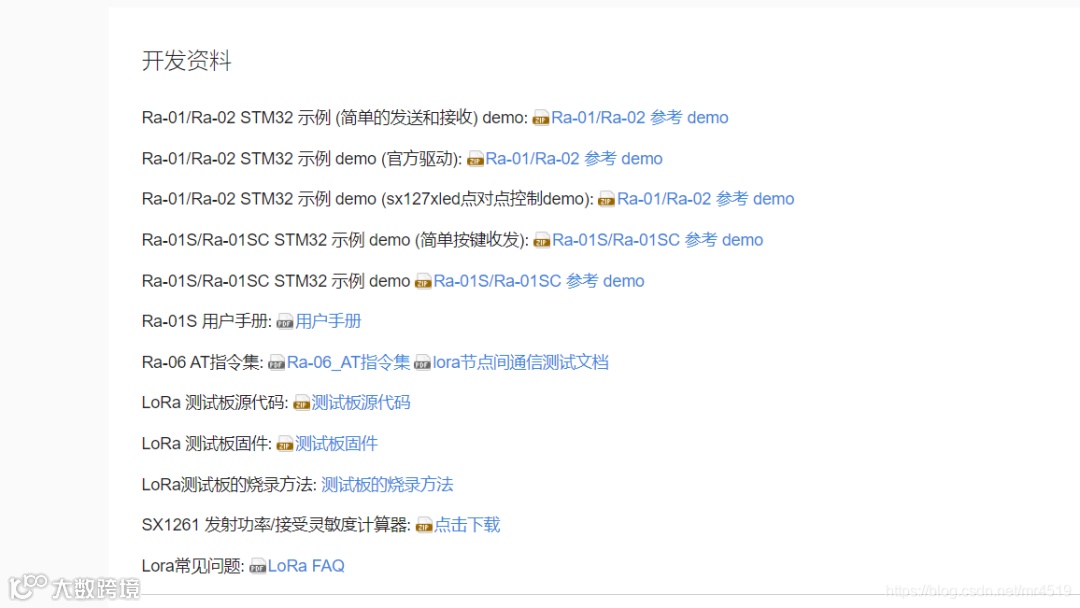

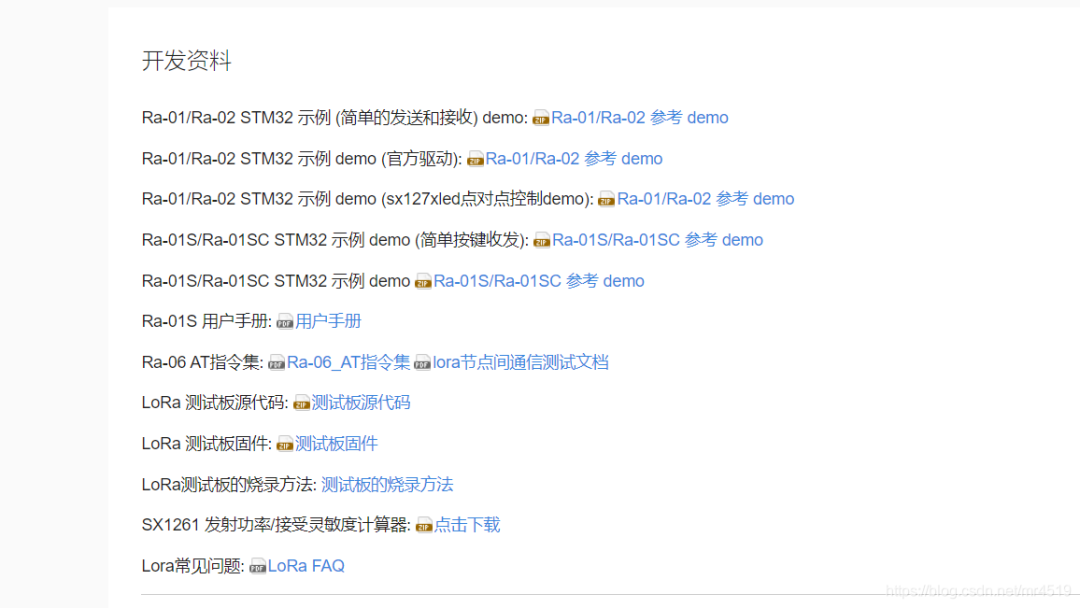

资料链接：点击跳转
关于替换，只需关注以下几点即可：
●按照如上所示的进行接线就可以做硬件的升级切换
●127x系列的代码不可用于126x或者LLCC68，如果做替换要重写代码
●LLCC68和126x系列可以共用一套代码，但是数参不能完全兼容，请遵照芯片手册配置。
如上就是本期的所有内容了，只要按照图示预留接线，并且软件参数配置规范，这几个系列的LoRa都能互相通信。
