上一篇我们介绍了MQTT设备如何接入HomeAssistant（打卡智能家居之旅（2）：设备接入HomeAssistant的方法）,这一篇就给大家讲一下Ai-M61/M62 开发板或者模组怎么通过编程来接入HomeAssistant。正式开始之前，我们先要确定拥有以下条件：
有一个Linux 系统，推荐Ubunt20.04，能够使用SSH进行远程访问
已经搭建好的HomeAssistant 并且可以正常访问（局域网或者公网）
有一个MQTT服务器，并且可以连接
HomeAssistant 的MQTT集成已经成功连接到MQTT 服务器
重中之重，有一块带有灯的Ai-M61/M62的开发板
确保自己已经拥有以上条件，这次的帖子会从开发环境搭建开始讲，一直到HomeAssistant 控制Ai-M61-Kit 开发板的蓝灯,会有点长，请耐心看完。
很多同学可能疑惑，之前已经有了开发环境搭建的帖子，为什么还要重新讲？
因为这次的开发环境和之前的开发环境不一样，虽然流程都差不多，但是有很多细节要注意的地方，为了大家都能够跟着这次帖子顺利点灯，还是重新讲一遍比较好。
1.1 安装依赖（适合没有搭建过小安派开发环境的同学,搭建过的请跳过）
VScode登录：
使用VScode 打开SSH 远程，如果不知道怎么连接请看：（四）零基础开发小安派-Eyes-S1【入门篇】——Win下SSH连接Linux
1.2 Windows的PowerShell 的SSH 登录：
在桌面摁住 <shift>键+鼠标右键，选择“在此处打开Powershell窗口”，然后在PowerShell 输入指令：
ssh 用户名@IP地址
例如：ssh seahi@192.168.16.102
回车输入密码即可登录。
1.3 依赖安装
登录打开终端之后，手动复制以下指令：
sudo apt-get install make gcc vim cmake git ninja-build -y
因为本贴主要面向国内的同学，所以git 首选使用gitee。
2.1 克隆SDK
找一个浪漫一点的路径（这个很重要），运行以下指令：

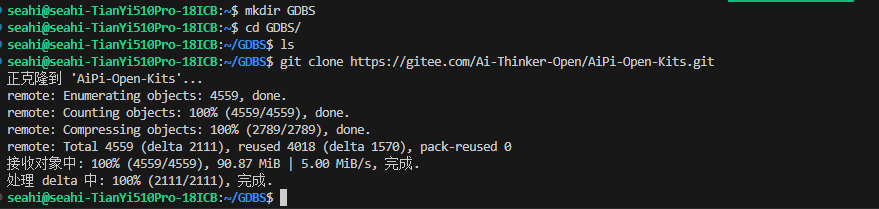

git clone https://gitee.com/Ai-Thinker-Open/AiPi-Open-Kits.git成功如下：
2.2 拉取子模块
使用指令进入到SDK当中，逐行运行以下指令（一定要全部执行成功）：

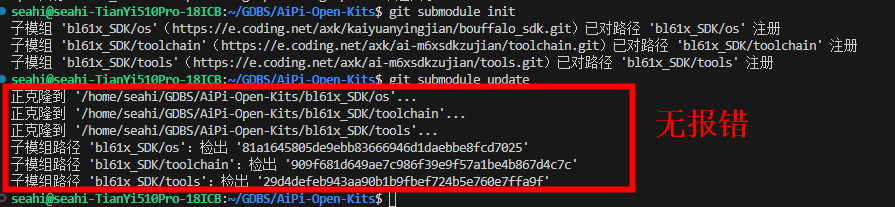

cd AiPi-Open-Kits/注意：git submodule update 就会开始更新仓库的子模块，时间会有点长，只要不报错都是正常的，耐心等待拉取完成：
2.3 设置SDK
使用指令把小安派的配置同步到SDK内部，并设置编译工具，逐行运行以下指令（一定要全部执行成功）：

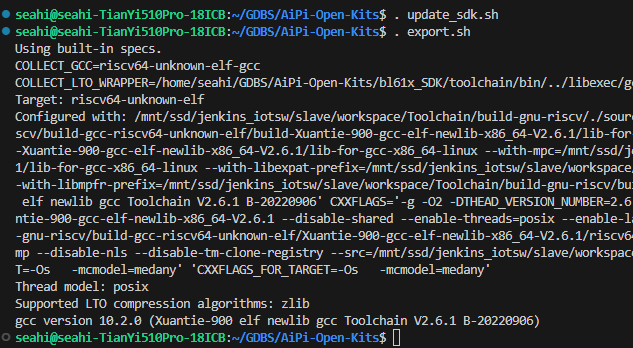

. update_sdk.sh. export.sh
成功如下：
2.4 编译例程，验证SDK 是否搭建成功
逐行运行以下指令（一定要全部执行成功）：
cd examples/blank/make

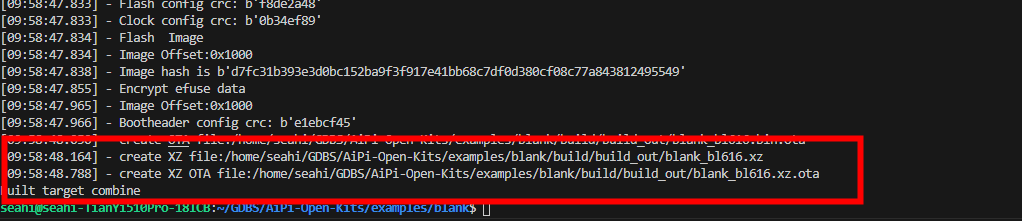

编译成功如下：
2.5 命令上烧录测试程序
2.5.1 修改SDK的配置文件，实现先编译再烧录
推荐使用VScode 修改文件，在"AiPi-Open-Kits/bl61x_SDK/os这个路径下找到：project.build打开project.build 之后，找到 第 55 行，先把 COM5 改成 : "/dev/ttyUSB0"。
picocom /dev/ttyUSB0 -b 2000000
改成的原因是，当只有一个Ai-M61/M62开发板（或TTL工具）插入到ubuntu 中的时候，驱动中会显示 “/dev/ttyUSB0”，可以使用以下指令查看是否已经插入：
ls /dev/ttyUSB*
运行结果：
最后找到 找到 第 88 行，在"flash:" 后面加入："build"：
确保终端已经在examples/blank/目录，使用指令烧录程序：
make flash
2.5.2 修改报错
这个时候肯定会报错，而且一定是这样的报错内容：
Built target combine./../../bl61x_SDK/os//tools/bflb_tools/bouffalo_flash_cube/BLFlashCommand-ubuntu --interface=uart --baudrate=2000000 --port=/dev/ttyUSB0 --chipname=bl616 --cpu_id= --config=flash_prog_cfg.ini[] - Serial port is /dev/ttyUSB0[] - ==================================================[] - [<font color="#ff0000"><b>Errno 2] No such file or directory: '/home/seahi/GDBS/AiPi-Open-Kits/examples/blank/../../bl61x_SDK/AiPi_bsp/board/bl616dk/config'</b></font>

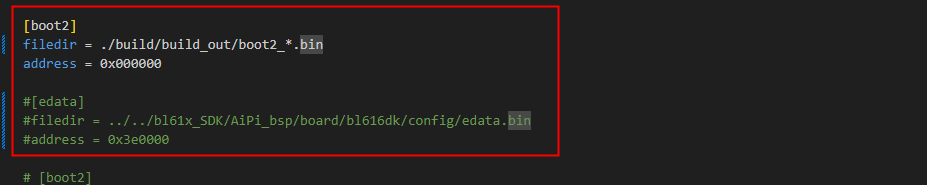

这时候，在blank（AiPi-Open-Kits/examples/blank） 例程的目录下打开 flash_prog_cfg.ini 文件，把 "filedir =./../bl61x_SDK/AiPi_bsp/board/bl616dk/config/Rx_boot2_*.bin" 改成：
filedir = ./build/build_out/boot2_*.bin然后把下面的内容注释掉（用# 号注释）：
[edata]filedir = ../../bl61x_SDK/AiPi_bsp/board/bl616dk/config/edata.binaddress = 0x3e0000
修改后：
2.5.3 再次编译烧录 make flash

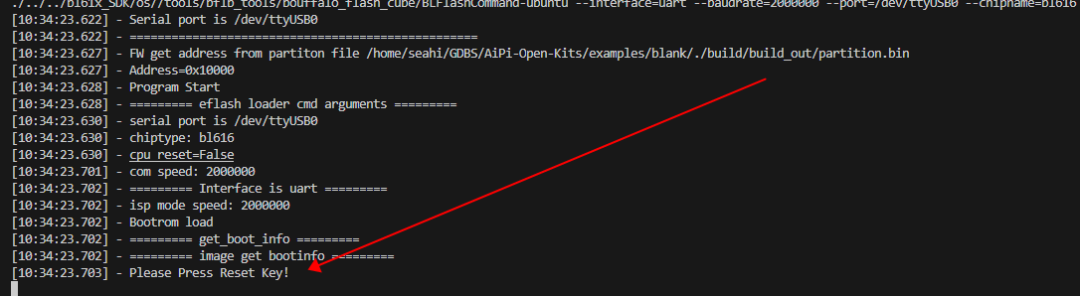

就能看到按键提示后，按一下开发板上的复位键就能烧录：
2.6 命令行的log 查看
先安装串口监控工具：
sudo apt-get install picocom
安装成功之后，使用指令：

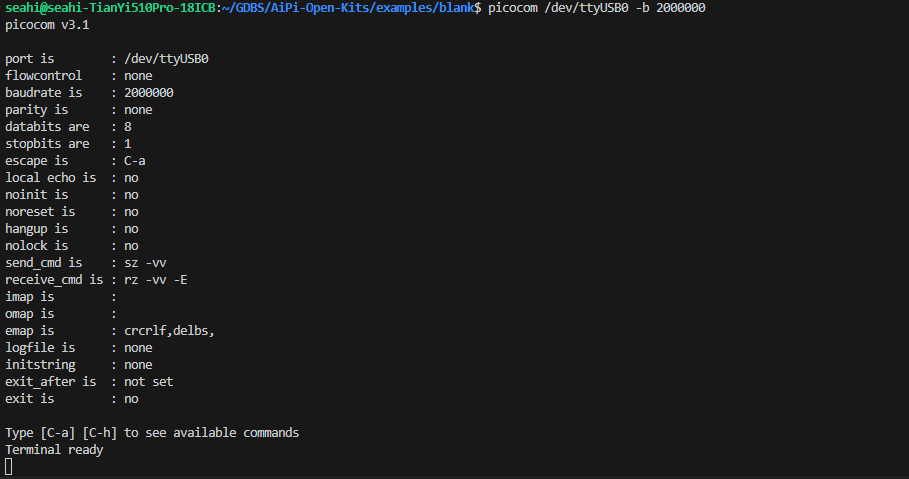

picocom /dev/ttyUSB0 -b 2000000
运行成功：

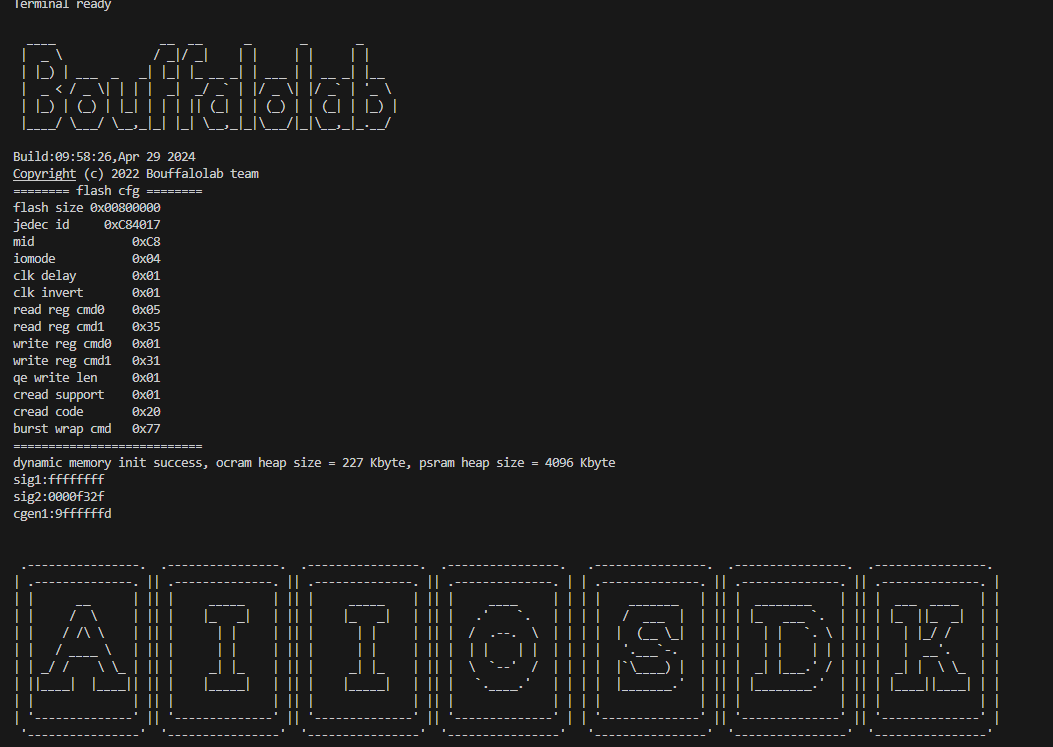

再按一次复位键之后，就能看到log了：
如果你也输出了log，那恭喜你，现在只搭建好了开发环境，可以正式进入下面的HomeAssistant 连接，❀保持耐心❀。
3.1 克隆对接例程
在终端使用 "cd" 指令进入到 “example”目录：
cd example
执行克隆指令：

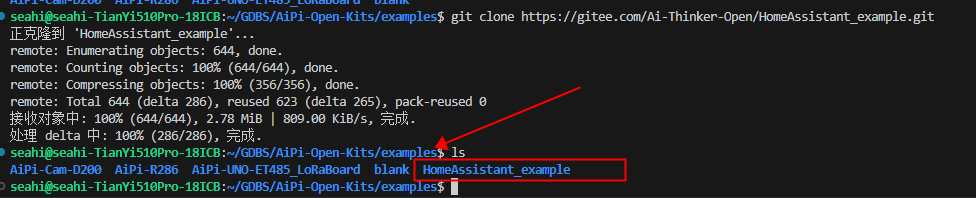

git clone https://gitee.com/Ai-Thinker-Open/HomeAssistant_example.git
成功如下：
你以为这样就能直接编译里面的例程了吗？以我的风格,怎么可能会这么简单。其实是这样
，我在做一个HomeAssistant的连接库，例程会直接使用这个库来连接HomeAssistant，为了确保各个例程使用的库函数保持最新且一致，我不得不把库以子模块的形式存在于例程当中。
所以，在还需要到例程仓库里面拉取子模块，逐行运行以下指令（一定要全部执行成功）：

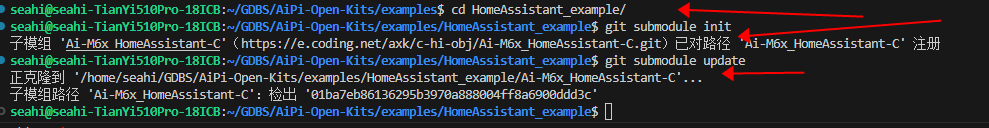

cd HomeAssistant_example/git submodule initgit submodule update
拉取成功：
3.2 新建连接程序
3.2.1 复制例程并且重命名
新建程序我建议直接复制原有的工程：HomeAssistant_basic，这个例程中有一个开关的实体，适合点灯，但是连接的服务器是安信可的MQTT服务器，只需要做一下简单的修改就可以实现连接了。你可以使用VS code 的复制粘贴功能（因为大家都已经知道了，所以我就不打算再讲），也可以使用命令行 的"cp"指令（为了能够正常运行，建议命名和我的保持一致）：
cp HomeAssistant_basic/ -r HomeAssistant_switch复制结果如下：
3.2.2 修改烧录配置文件

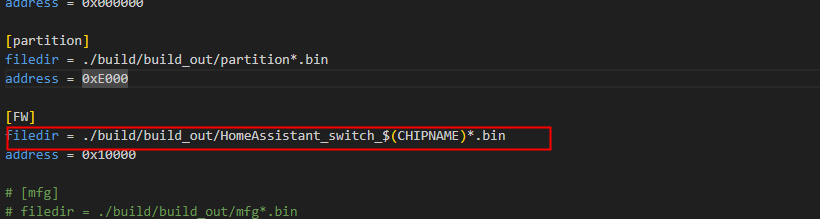

打开 “HomeAssistant_switch” 下的 “flash_prog_cfg.ini” 文件，把第 26 行“filedir = ./build/build_out/HomeAssistant_basic_$(CHIPNAME)*.bin”改成：
filedir = ./build/build_out/HomeAssistant_switch_$(CHIPNAME)*.bin如下：
一定要改好，不要再烧录的时候回出错。
3.2.3 修改WiFi 连接
这个例程有一个简单的WiFi 连接，默认连接的WiFi 是：
WiFi名称：FAE@Seahi备注：这个是笔者的路由器名称和密码，如果不修改的话，是不能正常连接网络的。
staWiFiConnect(“WiFi名称”, "密码");3.2.4 修改MQTT 配置

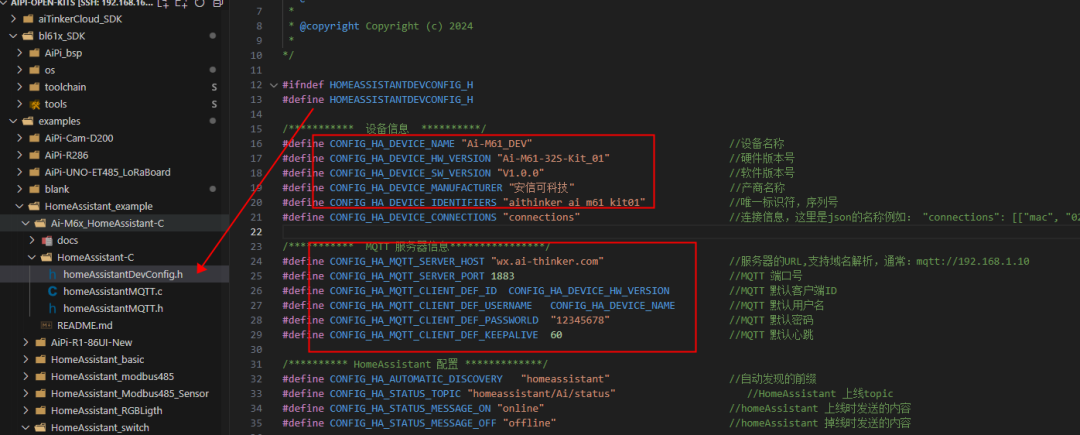

在例程当中，MQTT配置使用的是默认的MQTT参数，这些默认参数可以在 "Ai-M6x_HomeAssistant-C/HomeAssistant-C/"目录中的 “homeAssistantDevConfig.h”文件中找到:
当然，你可以直接修改配置文件里面相关宏定义，也可以在main.c 中修改参数，所以就有两种方法修改MQTT配置参数。
方法一：修改ha_device 结构体参数
在 HomeAssistant_switch/main目录中打开 main.c ，编辑页下拉到第 75 行 ，回车添加以下内容：
ha_device.mqtt_info.mqtt_clientID="Ai-M6X_Kit_Switch";ha_device.mqtt_info.mqtt_host="你的服务器地址";ha_device.mqtt_info.port=1883;ha_device.mqtt_info.mqtt_username="HomeAssistant_switch";

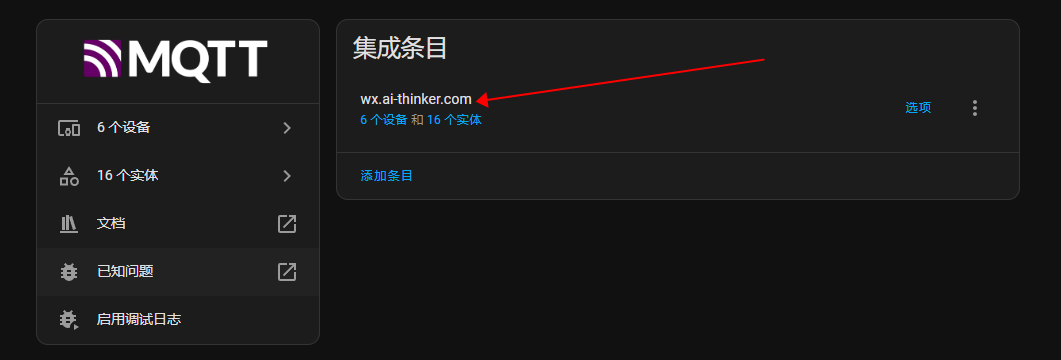

一定要记住，服务器地址要和HomeAssistant 上的MQTT连接的服务器地址保持一致，比如我的HomeAssistant 上MQTT连接的地址：
那MQTT 配置就是这样：
ha_device.mqtt_info.mqtt_clientID="Ai-M6X_Kit_Switch";
ha_device.mqtt_info.mqtt_host="wx.ai-thinker.com";
ha_device.mqtt_info.port=1883;
ha_device.mqtt_info.mqtt_username="HomeAssistant_switch";
方法二：homeAssistantDevConfig.h 相关宏定义（不推荐）
不推荐的原因：homeAssistantDevConfig.h 文件是 HomeAssistant-C库里面的内置文件，一旦更新仓库之后还需要重新配置一遍。你的程序就没办法按照之前的配置连接到正确的MQTT服务器上。
原工程 HomeAssistant_basic 中的实体有个唯一的信息，它在你的HomeAssistant 中表示这个实体的ID，所以必须要修改，在 HomeAssistant_switch/main的main.c中找到第 38 行 ，把 .unique_id= "switch1"改成：
.unique_id = "switch_v1",可以改成其他的数值，只要是确保唯一性就行，推荐使用MAC地址来赋值，像这样：
static ha_sw_entity_t entity_sw1 = {.name = "开关1",.icon = "mdi:power",};entity_sw1.unique_id = pvPortMalloc(16);uint8_t STA_MAC[6] = { 0 };aiio_wifi_sta_mac_get(STA_MAC);sprintf(entity_sw1.unique_id, "sw_%02x%02x", STA_MAC[4], STA_MAC[5]);
然后就可以烧录测试，查看连接状况情况了,运行：

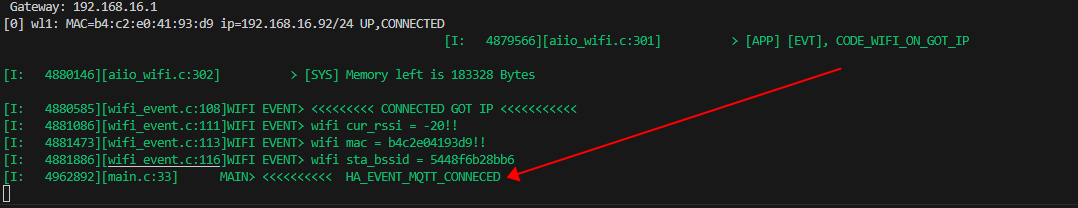

cd <b style="background-color: rgb(255, 255, 255);">HomeAssistant_switch</b>连接成功的LOG：

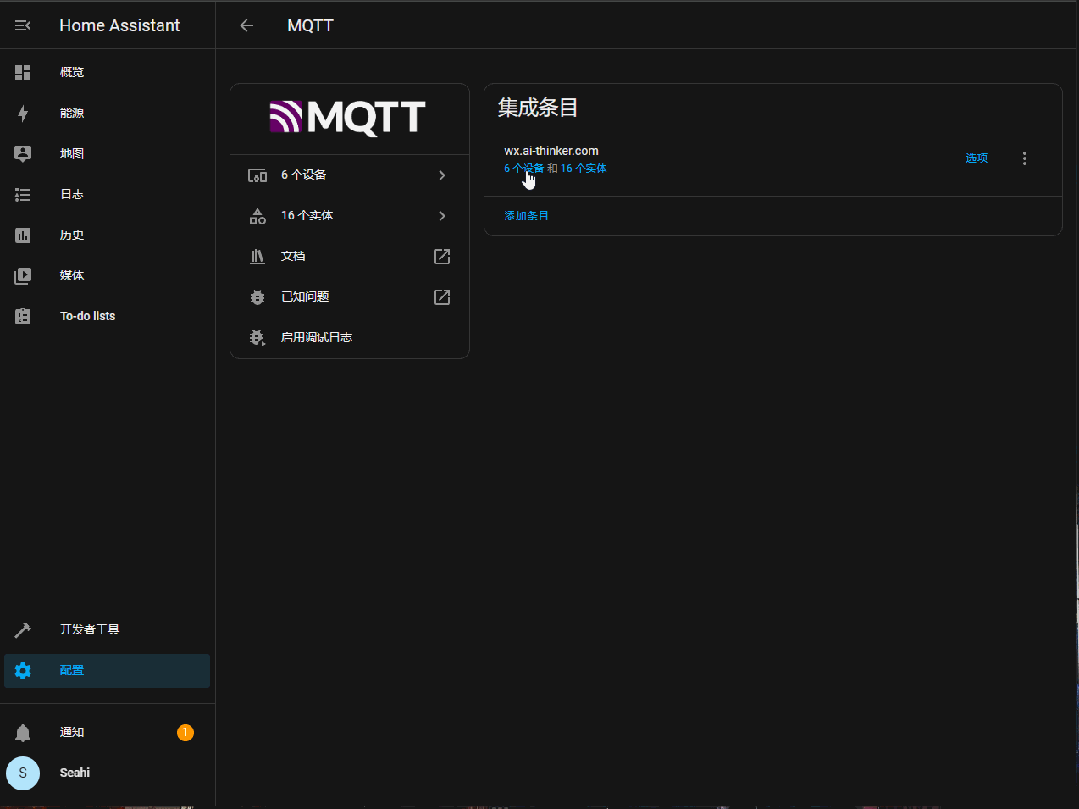

查看HomeAssistant 中的连接情况：
3.2.6 修改设备信息
当然设备信息也是可以改的，只需要在MQTT 配置信息的下面加入以下配置：
ha_device.name="我的板子"; //设备名称ha_device.model="Ai-M61开发板";//模块名称ha_device.manufacturer="取个名字真难";//产商名称

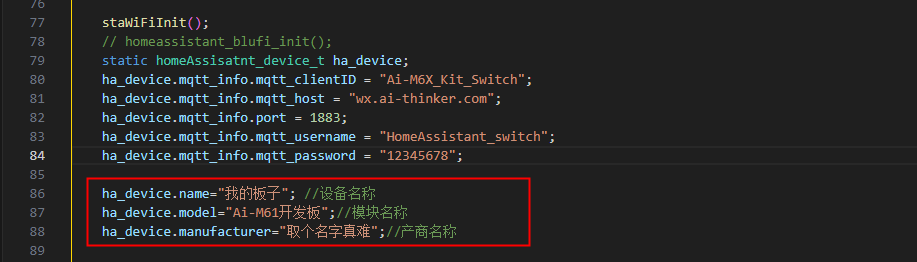

添加之后如下：

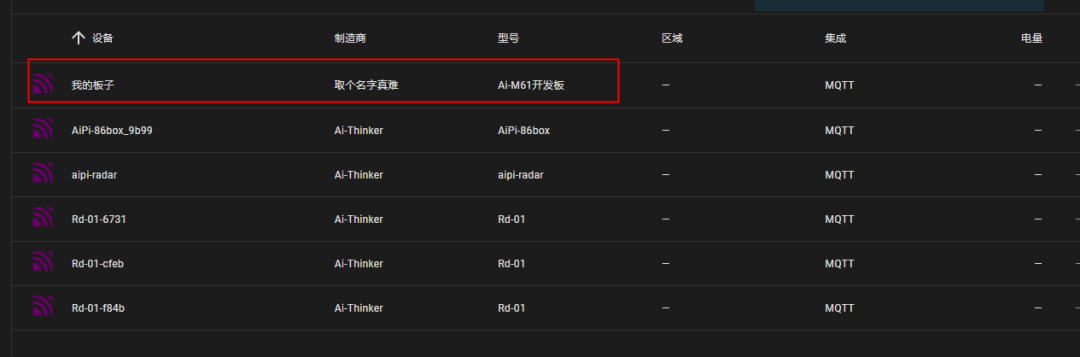

重新烧录上线之后，HomeAssistant 的设备信息：
4.1 GPIO驱动编写

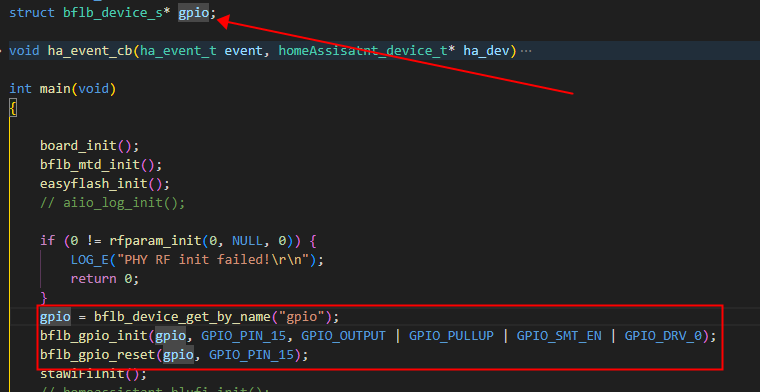

我现在用的板子是AiPi-Eyes-DU 开发板，就按点亮RGB 的蓝灯为例，RGB的蓝灯接在了GPIO15,跟着泽哥的教程，写一份让GPIO15输出的代码：
struct bflb_device_s* gpio;//全局变量gpio = bflb_device_get_by_name("gpio");bflb_gpio_init(gpio, GPIO_PIN_15, GPIO_OUTPUT | GPIO_PULLUP | GPIO_SMT_EN | GPIO_DRV_0);bflb_gpio_reset(gpio, GPIO_PIN_15);
实际代码如下：
4.2 接收HomeAssistant 的控制指令并控制LED灯
在 main.c 中的第 29 行 ，ha_event_cb函数，是库中的HomeAssistant 事件回调函数，当我们在HomeAssistant 下发控制指令，会触发回调。
控制灯的回调事件是：HA_EVENT_MQTT_COMMAND_SWITCH。
我们就在这个事件里，做点灯，在第 58 行 里加入：
if (ha_dev->entity_switch->command_switch->switch_state) {bflb_gpio_set(gpio, GPIO_PIN_15);}else bflb_gpio_reset(gpio, GPIO_PIN_15);
结果如下：

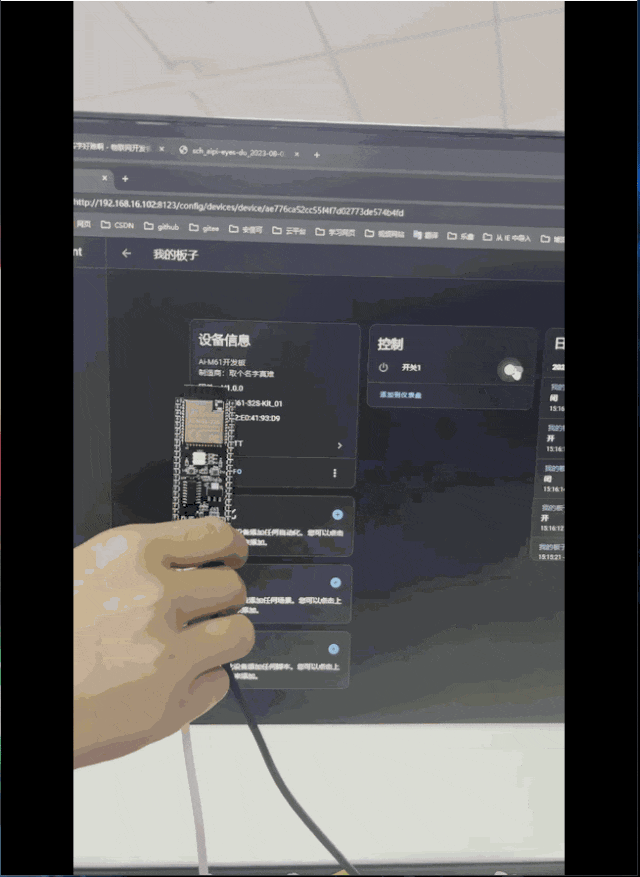

烧录验证：
4.3 在HomeAssistant 中加入开关按钮

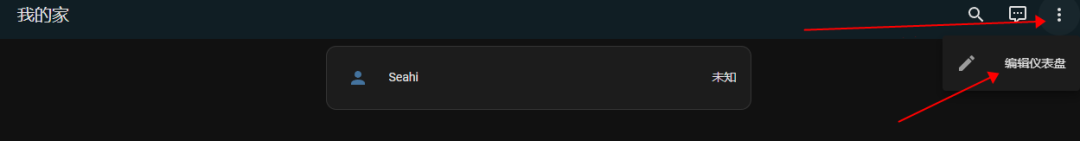

在概览页面选择右上角的三个点，然后选择编辑仪表盘：

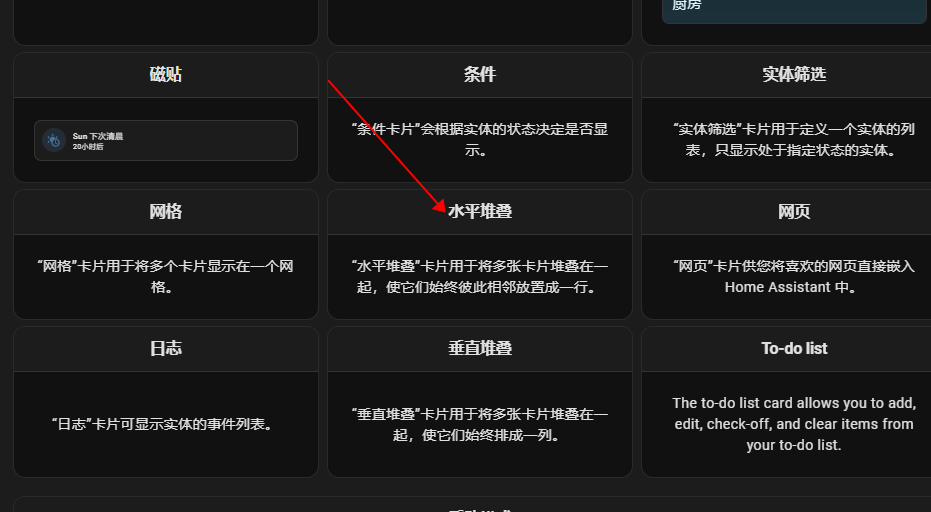

然后在右下脚选择"添加卡片"，在弹出里选择"水平堆叠"：

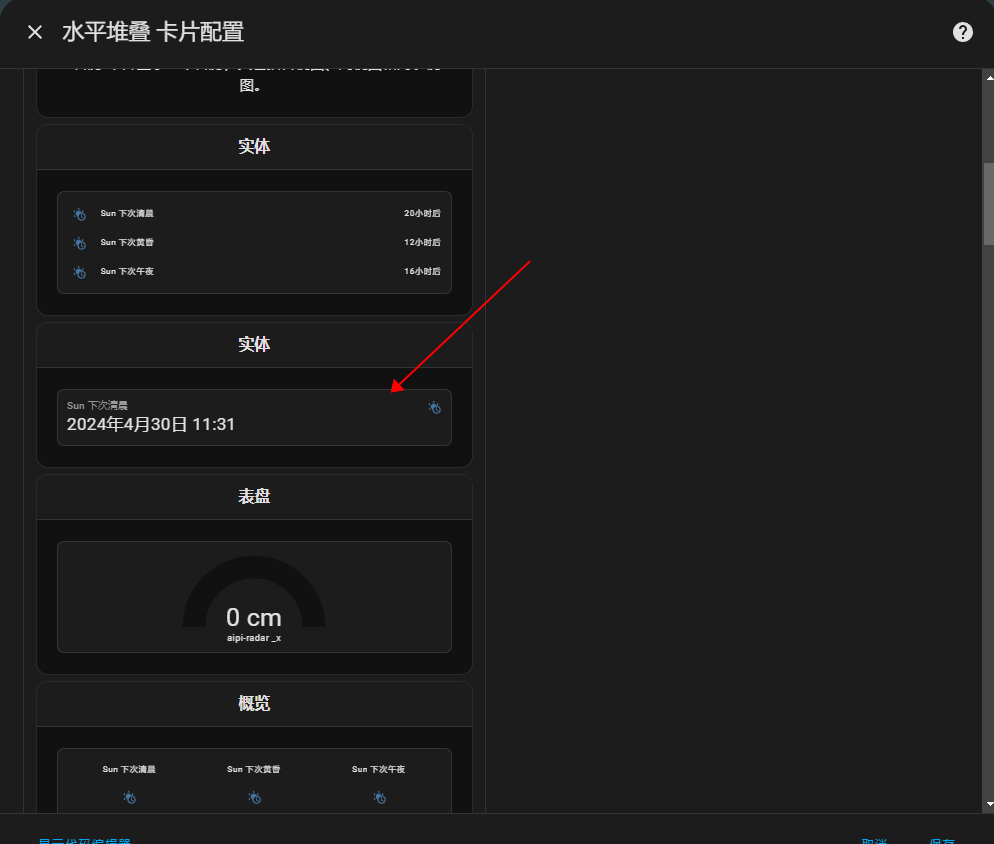

之后在水平堆叠卡片里选择"实体"卡片：

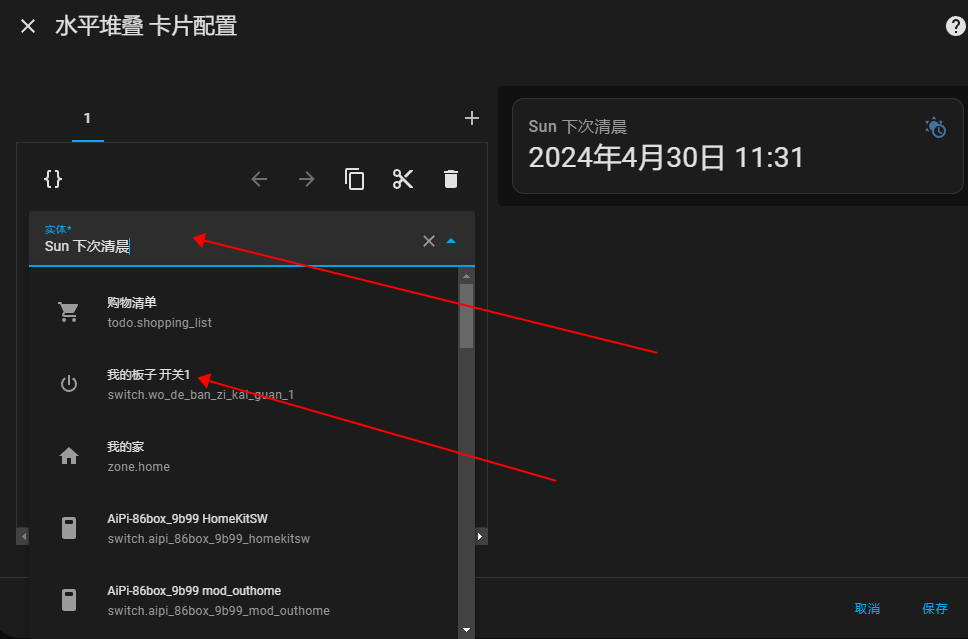

接着在实体卡片里选择"开关实体"：
然后保存就行，在概览中就多了一个开关，这个就是控制开发板灯的开关。
从 3.2.5 修改实体信息 这个小结可以知道，要添加多个开关实体，就在代码需要定义多个开关，而且开关的unique_id 必须保持唯一。创建完成之后，使用 "homeAssistant_device_add_entity" 函数进行添加。下面就加多两个开关：
static ha_sw_entity_t entity_sw1 = {.name = "开关1",.icon = "mdi:power",.unique_id = "sw1",};static ha_sw_entity_t entity_sw2 = {.name = "开关2",.icon = "mdi:power",.unique_id = "sw2",};static ha_sw_entity_t entity_sw3 = {.name = "开关3",.icon = "mdi:power",.unique_id = "sw3",};homeAssistant_device_add_entity(CONFIG_HA_ENTITY_SWITCH, &entity_sw1);homeAssistant_device_add_entity(CONFIG_HA_ENTITY_SWITCH, &entity_sw2);homeAssistant_device_add_entity(CONFIG_HA_ENTITY_SWITCH, &entity_sw3);

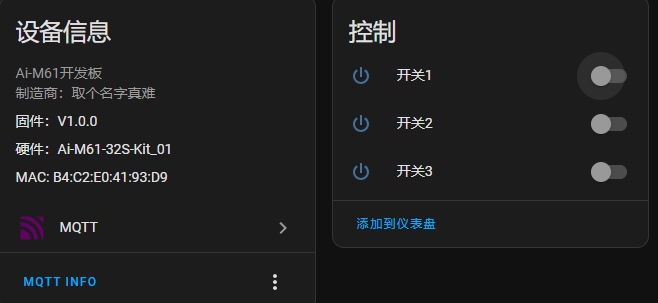

这样烧录运行之后，HomeAssistant 上的开发板这个设备就有三个开关：
甩一个问题：
三个开关怎么识别只有开关1能控制蓝灯？
