前言

笔者之前看小安派的开源资料，

就对 R1 这个板子情有独钟

这就是为 86 盒而生啊

刚好安信可社区一直有积分兑换活动

（https://bbs.ai-thinker.com/）

这次就用 2000积分兑换了一个小安派R1

试试看能不能做出86盒子？

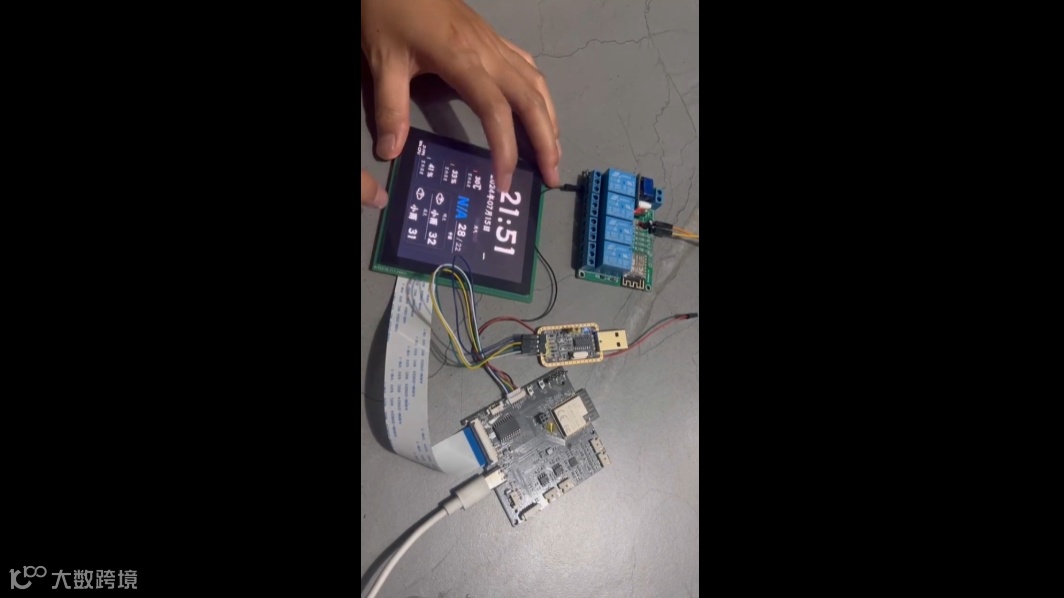

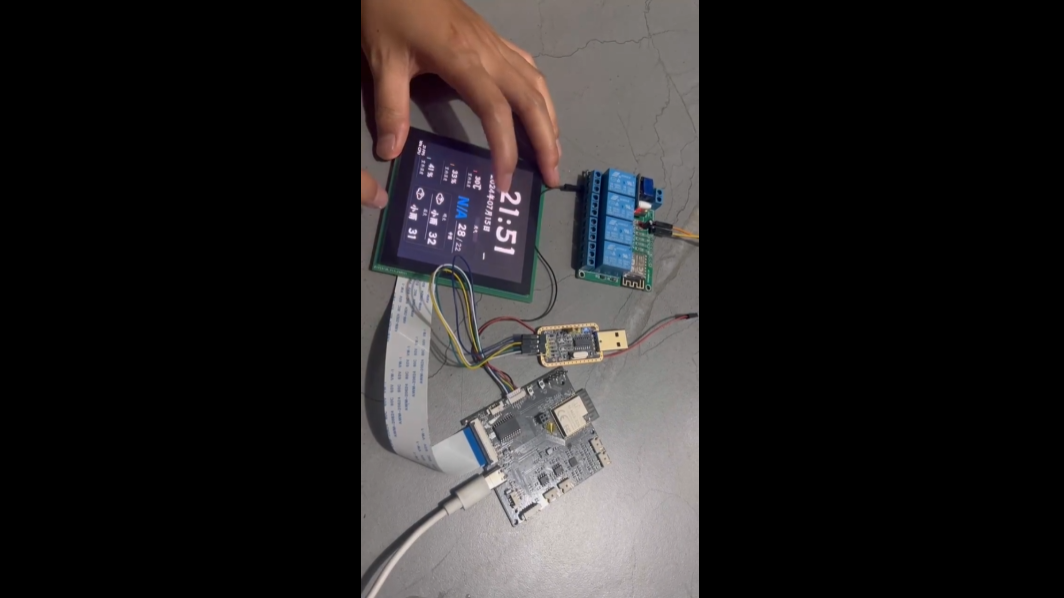

（点击下方图片查看视频效果哦）

项目介绍

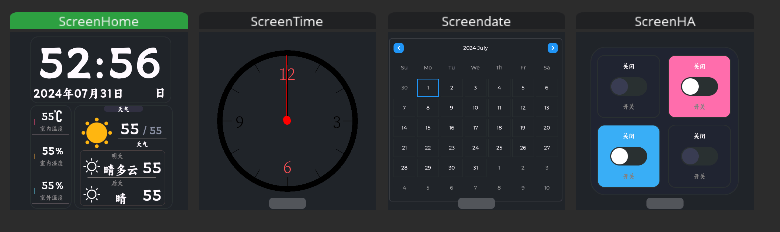

完整屏幕

LVGL 设计使用 Squareline 设计，设计好后导入项目即可。

作品说明

外观

笔者这次没设计壳子，设计了一个 R1 屏幕保护板，屏幕正好在中间，排线在后面（防止某次过失把屏幕排线损坏）

R1 下载

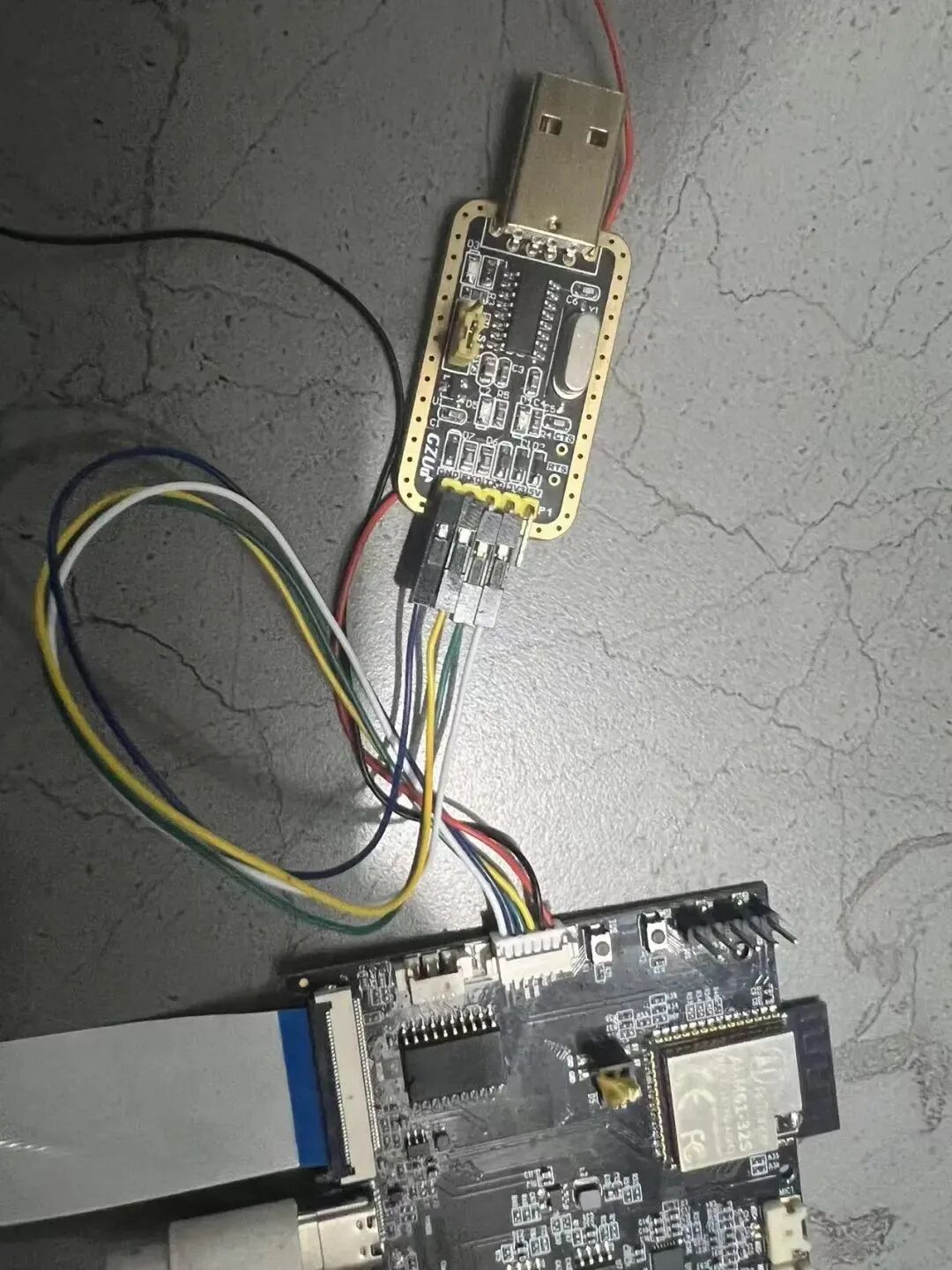

下载需要一个 USB 转 TTL 模块

安信可官方很贴心的送了 6p 1.25 排线，方便下载程序（接线如图，红黑不接）

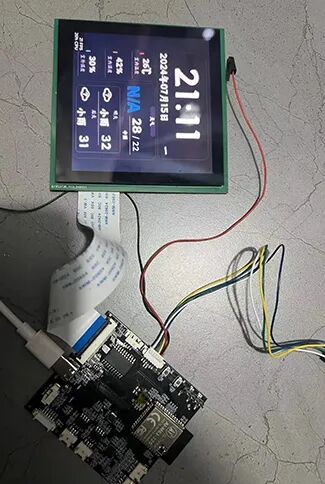

供电

供电建议 TTL 和 Type-C 都插上，屏幕用电量大，如果就 TTL 供电，TTL 会很烫

另一方面，光 TTL 供电，下载如果接的屏幕会下载失败，还得拆下屏幕，但是加入 Type-C 后，直接就可以下载

（PS：这是这次做项目发现的，希望对大家有用，少走弯路）

软件部分

主要说下笔者项目整体流程以及思路。新 SDK 搭建是在安信可社区 HA相关帖子里面看到的，之前的都是旧的

整体思路：

●板子初始化配置

●staWiFiInit 开始连接 Wi-Fi

●创建 lvgl_tick_task 运行 LVGL

●无线连接成功启动 MQTT 连接，订阅

●当 MQTT 收到配置消息后，进行数据解析

●解析最近三天天气，时间日期等

●开关，传感器数值均通过 MQTT 回调函数设置

时间日期和天气这部分，原来打算是直接访问和风天气读取数据的，但是 HTTPS 证书一直配置不对，发帖求助后，安信可官方的回复是需要等新 SDK。

用 MQTT 直接配置消息，缺点是需要脚本把和风天气发到对应主题。程序运行了一天，没有问题。

但是不排除新的 BUG，如果有 BUG 可以反馈给笔者的帖子下面。

（【电子DIY作品】小安派R1 86盒中控）

天气获取

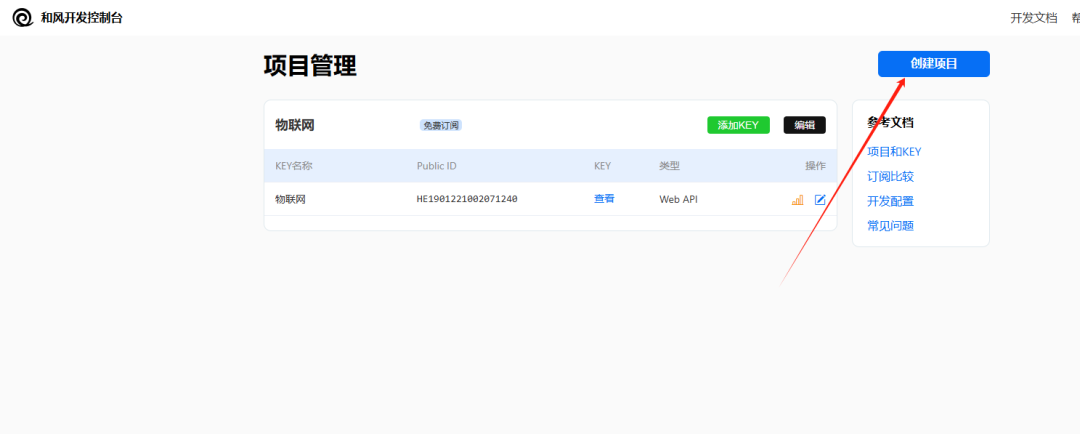

控制台 | 和风天气 (qweather.com)

请求 URL

https://api.qweather.com/v7/weather/now?location=101010100&key=YOUR_KEY

界面介绍

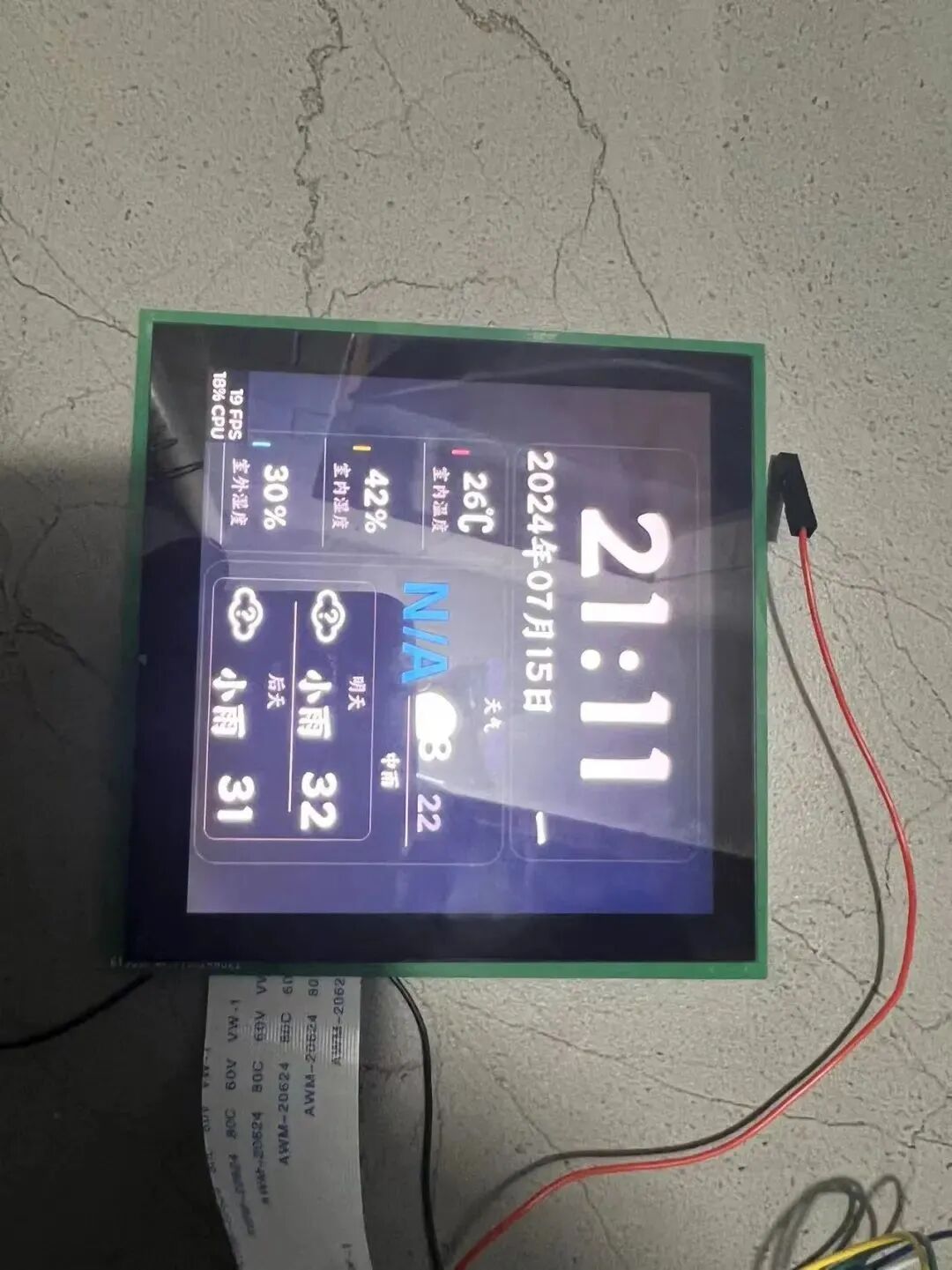

主界面

上面是时间日期和星期几，左下是从 HA 里面获取的各种传感器的值，右侧是三天的天气。

时钟界面

单击时间数字，就会跳到这个界面（别看这个界面简简单单，为了这个表盘是费了心血的，界面从圆盘到刻度，每一笔都是笔者自己画的，Low 是 Low 了点，但是学到了好多知识）

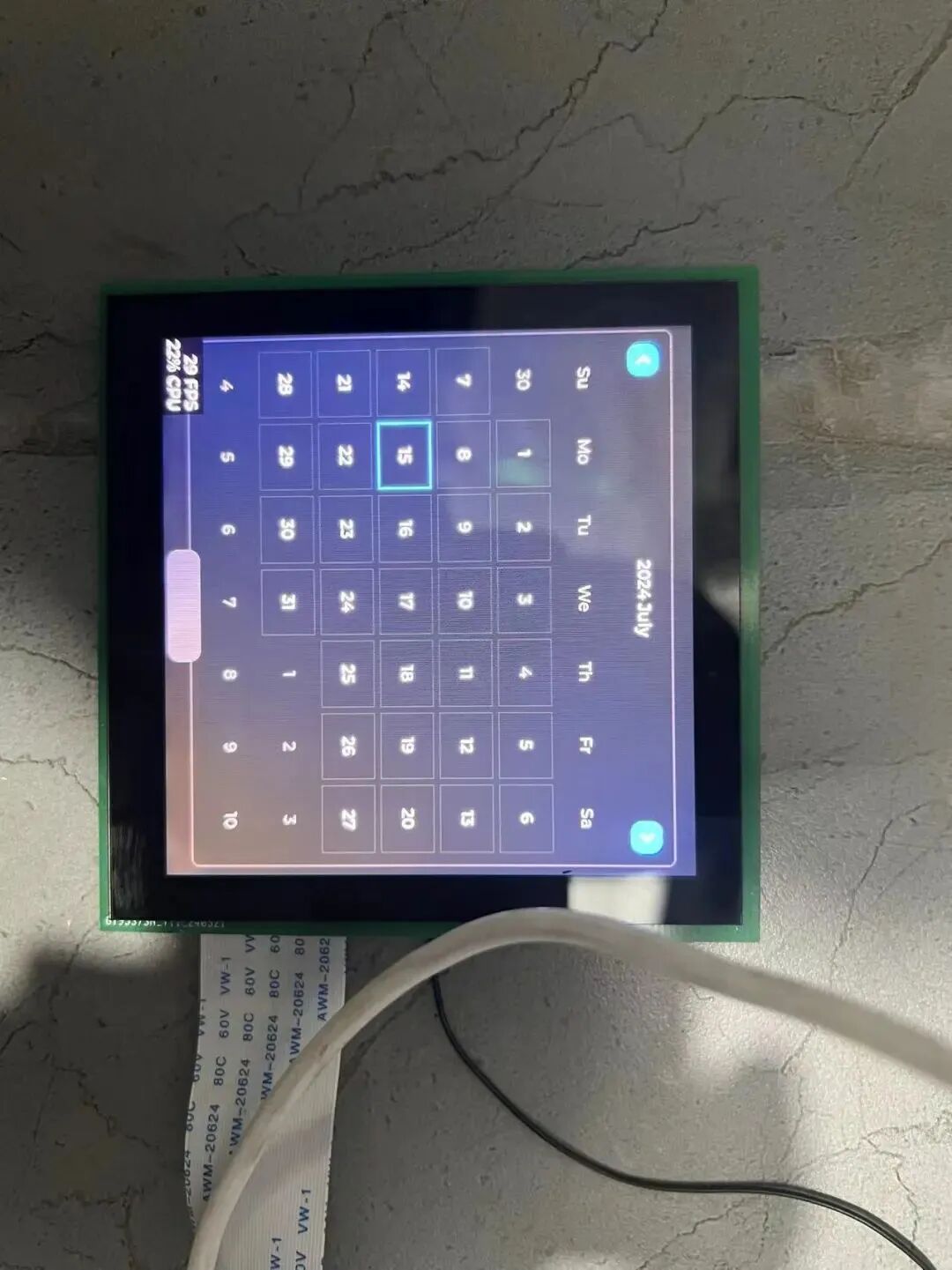

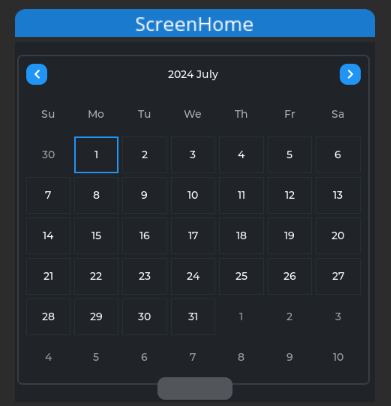

日期界面

日期界面用的官方组件

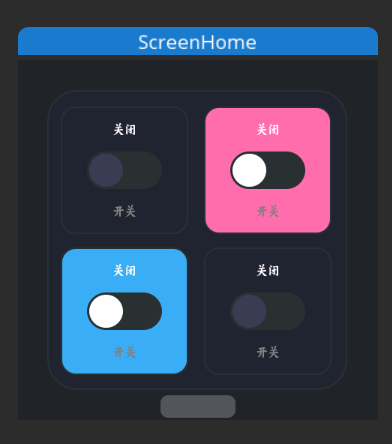

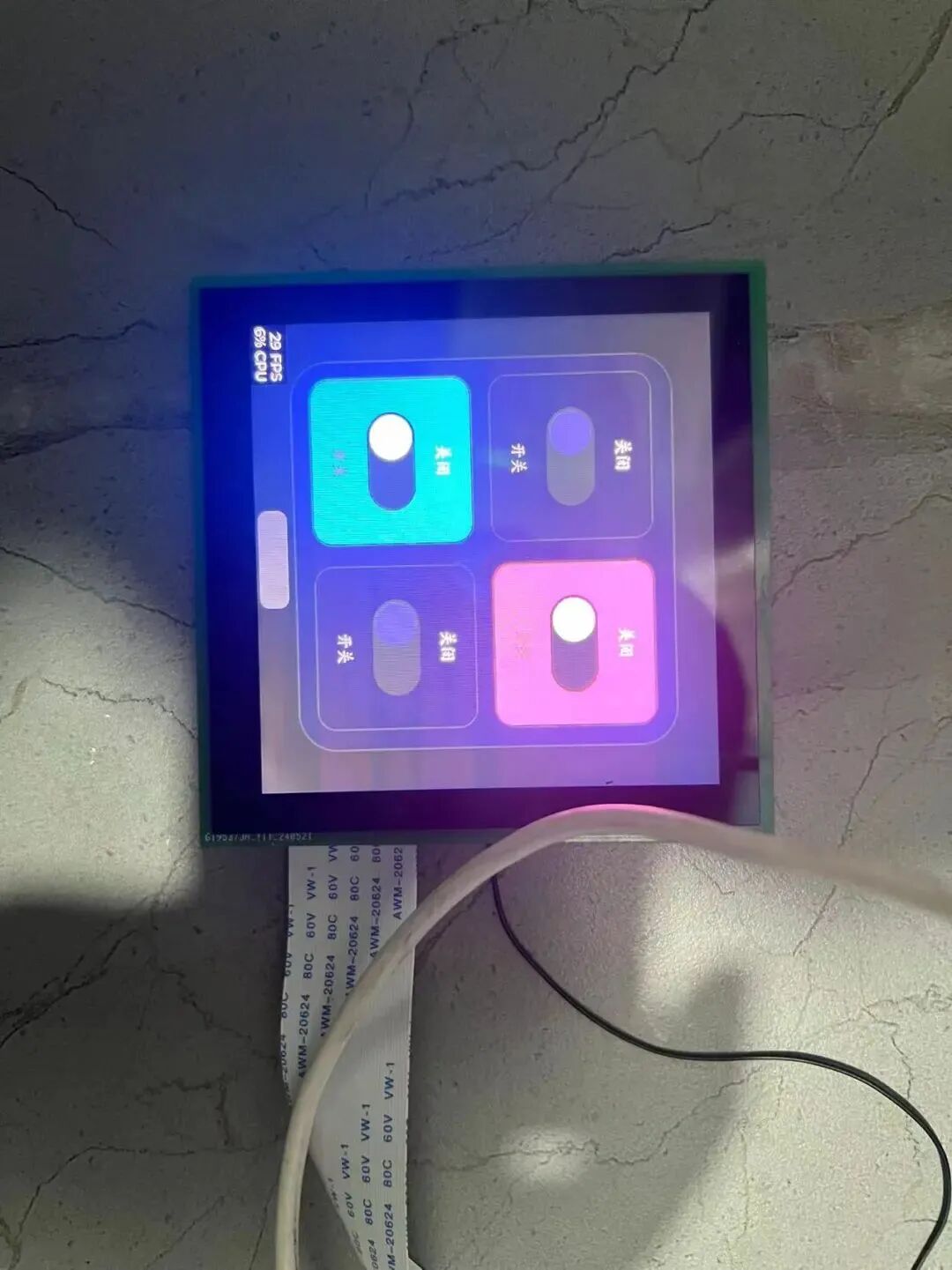

HA 控制界面

单击左侧传感器界面，HA 控制界面，这里设置了四个开关

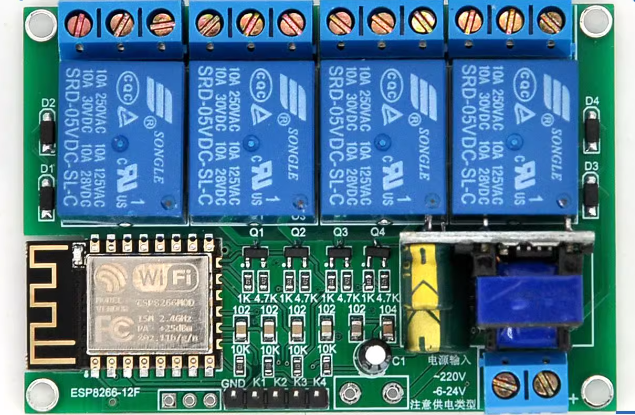

搭配 4 路继电器模块（斥巨资购买的）

最开始的视频演示时是 5V 直接供电的，强电前录视频，有点慌

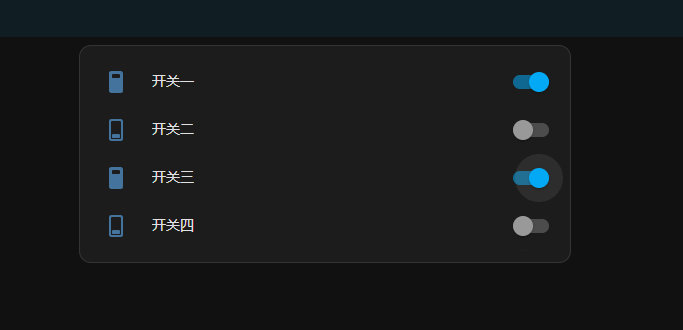

HA显示

mqtt:  - switch:      name: "开关一"      unique_id: "R1_switch1"      command_topic: "R1/switch1/set"      state_topic: "R1/switch1/state"  - switch:      name: "开关二"      unique_id: "R1_switch2"      command_topic: "R1/switch2/set"      state_topic: "R1/switch2/state"  - switch:      name: "开关三"      unique_id: "R1_switch3"      command_topic: "R1/switch3/set"      state_topic: "R1/switch3/state"  - switch:      name: "开关四"      unique_id: "R1_switch4"      command_topic: "R1/switch4/set"      state_topic: "R1/switch4/state"
