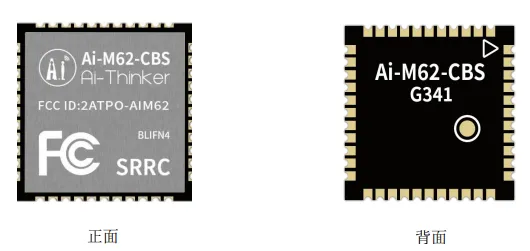

Ai-M62-CBS是由安信可开发的 Wi-Fi 6+BLE5.3 模组，该模组搭载BL616 芯片作为核心处理器，并可与市面上3861L模组pin to pin ，可广泛应用于音视频多媒体、物联网(IoT)、移动设备、可穿戴电子设备、智能家居等领域，适合低功耗产品市场，比如门锁行业等。
WiFi+蓝牙二合一，连接更快
Ai-M62-CBS 是由深圳市安信可科技有限公司开发的 Wi-Fi 6+BLE5.3 模组，该模组搭载BL616 芯片作为核心处理器，支持 Wi-Fi 802.11b/g/n/ax 协议和BLE 协议，支持Thread协议。BL616 系统包含一个带有浮点单元、DSP 单元、高速缓存和存储器的低功耗32位 RISC-V CPU，最高主频可达 320M。
型号 |
Ai-M62-CBS |
封装 |
SMD-44 |
尺寸 |
12.0*12.0*2.4(±0.2)mm |
天线形式 |
邮票孔 |
频谱范围 |
2400 ~ 2483.5MHz |
工作温度 |
-40℃~ 85℃ |
存储环境 |
-40℃~ 125℃, < 90%RH |
供电范围 |
供电电压 2.97V ~ 3.6V，供电电流 ≥500mA |
支持接口 |
USB2.0、SDU、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等 |
可用 IO 数量 |
18 个 |
通讯接口 |
SDIO |
安全性 |
WPS/WEP/WPA/WPA2/WPA3 |
Flash |
三种配置： ①不带 Flash ②2MByte ③4MByte |
Ai-M62-CBS模组的产品参数
极小尺寸，极致体验
模组尺寸越小，集成度越高。模组小尺寸意味着模组设计难度更大，对于技术要求更高，同时在电子产品中具有重要的应用价值，可以有效提高设备的集成度、性能和可靠性。
Ai-M62-CBS模组拥有极小尺寸12.0*12.0*2.4(±0.2)mm，可与市面上3861L模组pin to pin，做到硬件完全兼容。

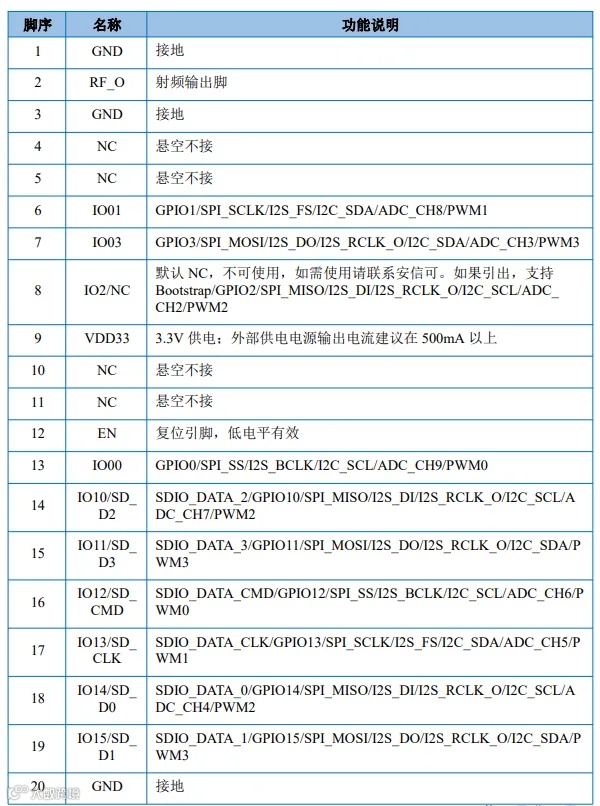

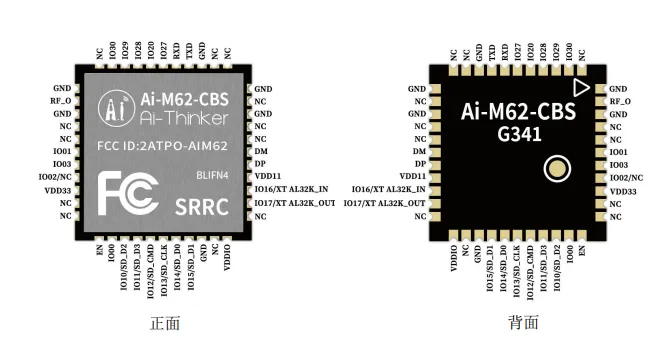

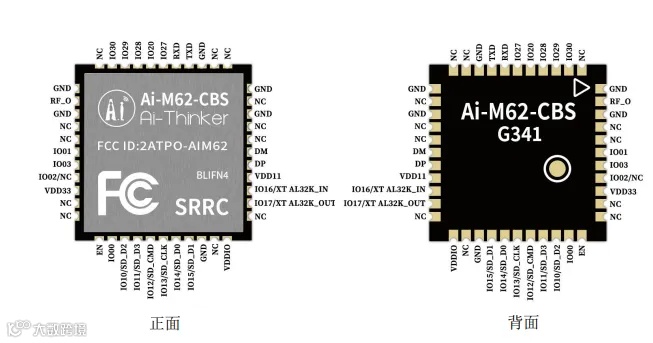

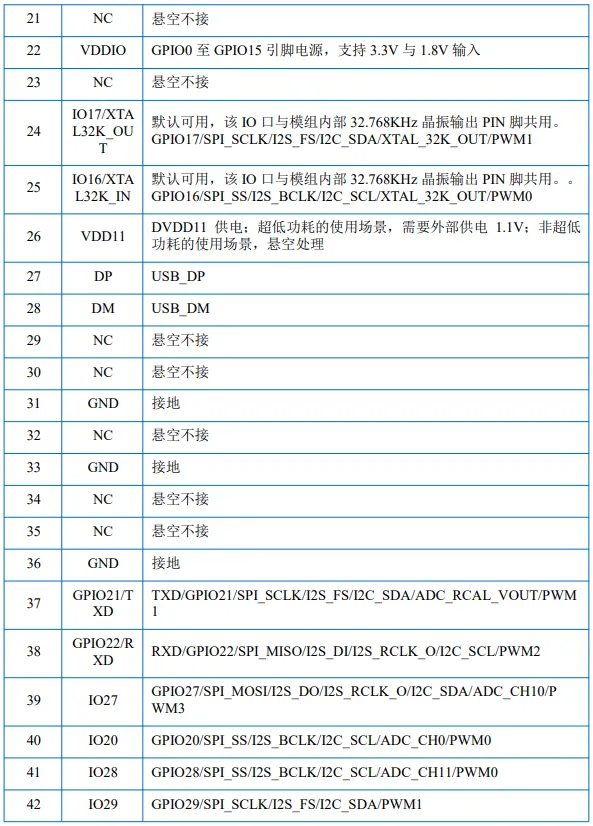

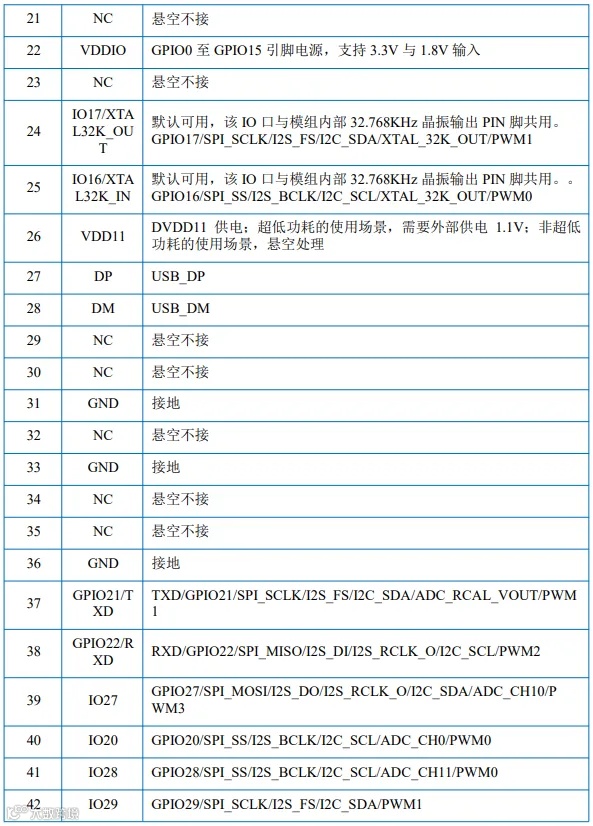

Ai-M62-CBS 模组共接出 44 个管脚，如管脚示意图，管脚功能定义表是接口定义。
丰富的外设接口，支持SDIO透传
Ai-M62-CBS 模组具有丰富的外设接口，包括 USB2.0、SDU、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。可广泛应用于音视频多媒体、物联网(IoT)、移动设备、可穿戴电子设备、智能家居等领域。
模组能够实现用户主平台数据通过SDIO口到无线网络之间的转换，其高速传输和小尺寸的优点符合现代便携设备对无线通信功能的需求。
Ai-M62-CBS 模组 Sec Eng 模块支持 AES/SHA/PKA/TRNG 等功能，支持镜像加密和签名启动，满足物联网领域的各种安全应用需求。
场景使用
Ai-M62-CBS模组可用于门锁行业、低功耗无线摄像头、屏幕式智能家电等，适用于不同场景，以满足用户的不同需求。
智能门锁通过采用低功耗Ai-M62-CBS模组，能够实现门锁的联网控制，用户可以通过手机App远程操作门锁，提高了使用的便捷性和安全性，模组在不活跃时会处于断电休眠状态，以减少能耗。只有当门锁的微控制单元(MCU)唤醒模组时，它才会进行数据传输。
低功耗Wi-Fi模组在门锁行业的应用提供了一种高效、便捷的门锁管理方式，使得智能门锁在保证性能的同时，能够有效地降低能耗，满足现代家庭对于智能家居产品的需求。
Ai-M62-CBS模组采用低功耗设计，以确保摄像头在保持联网的同时，尽可能地减少能耗。 同时弥足支持Wi-Fi 6+BLE5.3 这样不仅可以提供Wi-Fi连接，还可以通过蓝牙进行低功耗的近距离通信。
12.0*12.0*2.4(±0.2)mm的小尺寸设计可以将产品集成在一个小巧的封装中，节省空间，降低整体功耗，并提供稳定的网络连接。
Ai-M62-CBS模组在屏幕式智能家居中的应用，包括智能冰箱、智能带屏空调、空气净化器等，通常涉及到将家居设备通过无线网络连接到一个中心控制系统或智能手机应用，以便用户能够远程控制和监控家中的各种设备。
微信改版，容易错过最新资讯和福利？
快将“安信可科技”设为星标⭐
可以第一时间接收小安的推送！
▼

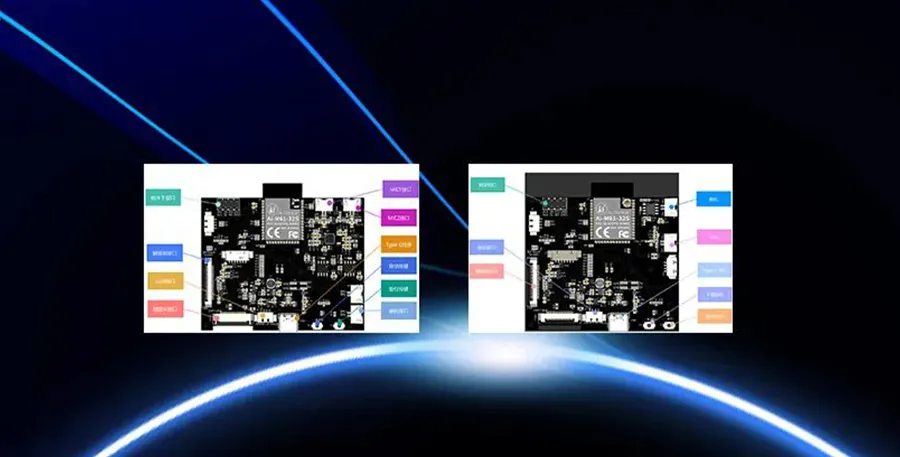

开源硬件新鲜玩：小安派-Eyes-S1/S2多功能开发板
