【教程】小安派BW21-CBV-Kit——LCD 屏显示数据

拿到BW21-CBV-Kit的小伙伴不知道怎么下手？提前看最全教程已经准备好啦:

【最全】如何使用BW21-CBV-Kit？最新最全教程来了~

这次小安给大家带来的是LCD 屏显示数据

●BW21-CBV-Kit x 1

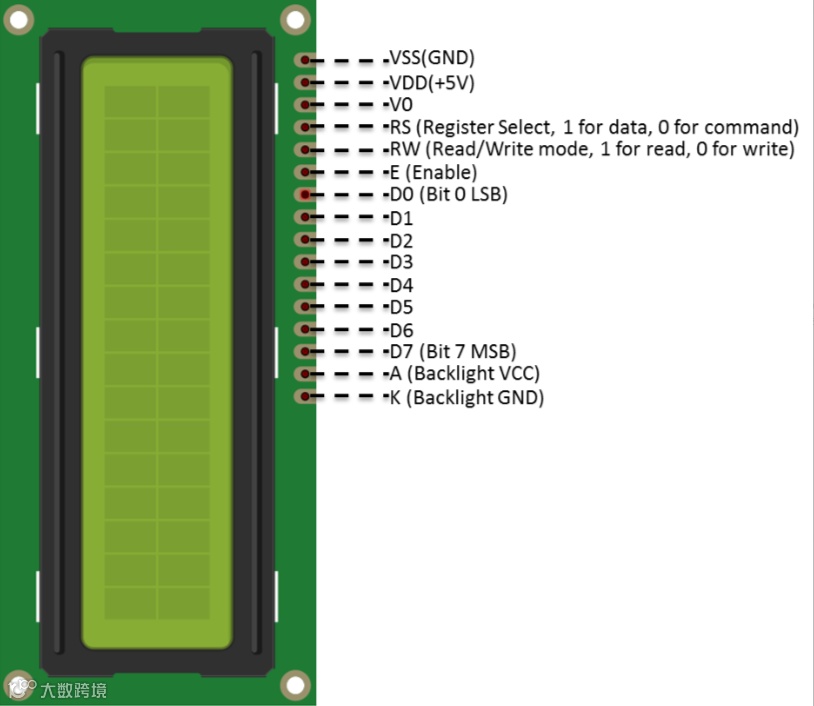

通常情况下，液晶显示屏上有许多引脚，如下图所示。

液晶显示屏可配备额外的处理芯片来处理数据。处理芯片可通过 I2C 接口连接到微控制器。

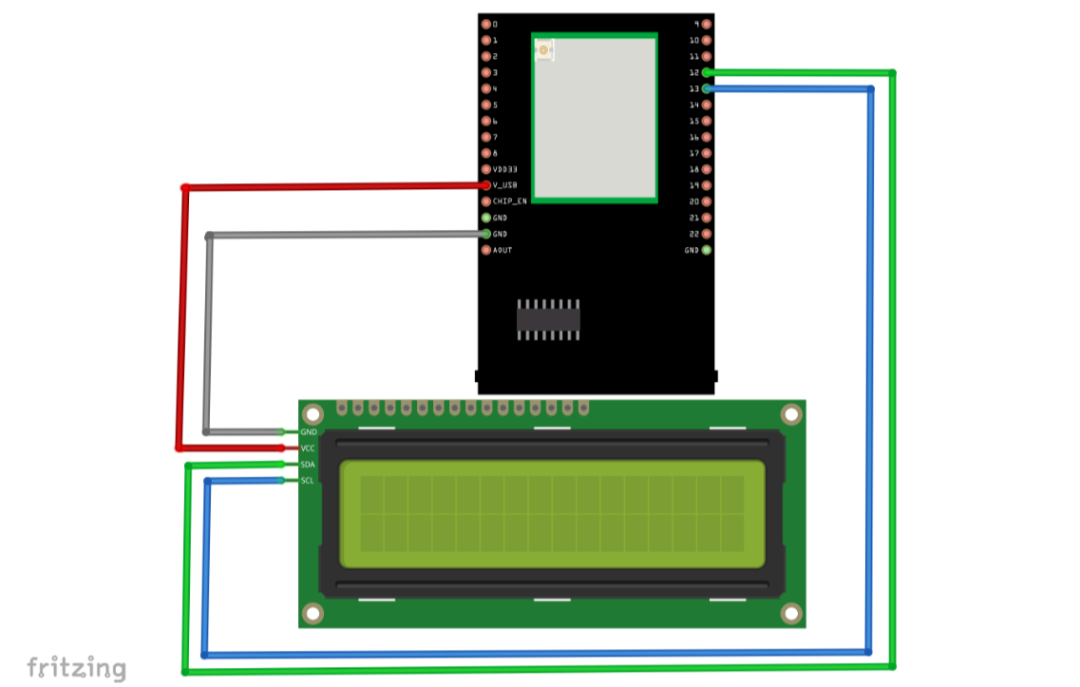

BW21-CBV-Kit 电路连接图：

在 "文件"->"示例"->"AmebaWire"->"LCD_HelloWorld "中打开示例。

编译并烧录到 BW21-CBV-Kit，然后按下重置按钮。

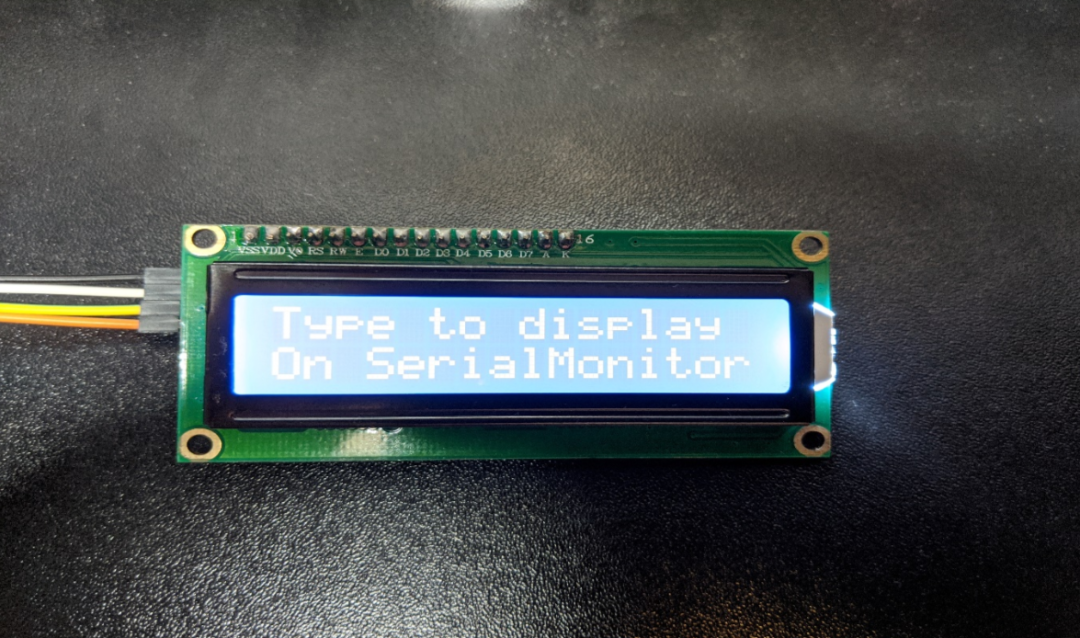

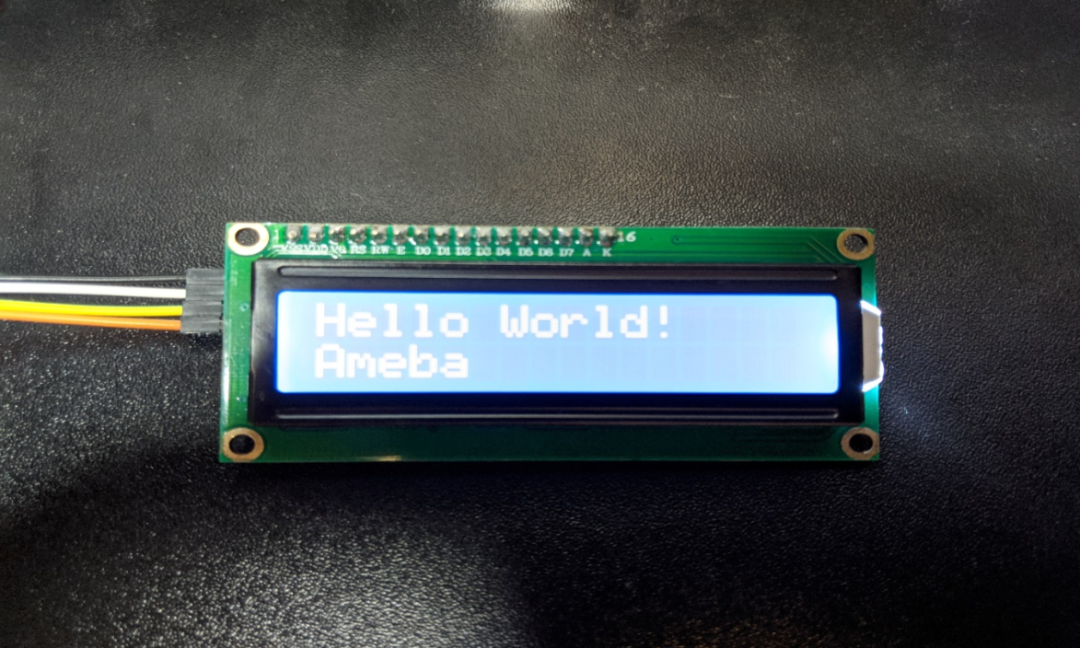

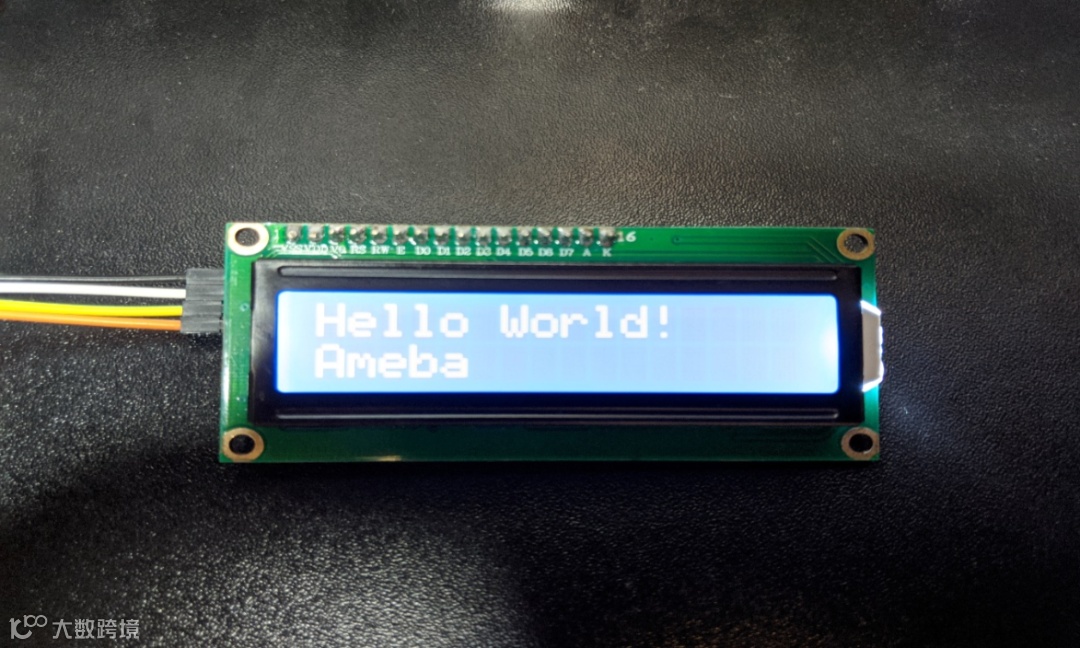

现在你可以看到液晶屏幕上第一行显示 "Hello World"，第二行显示 "Ameba"。

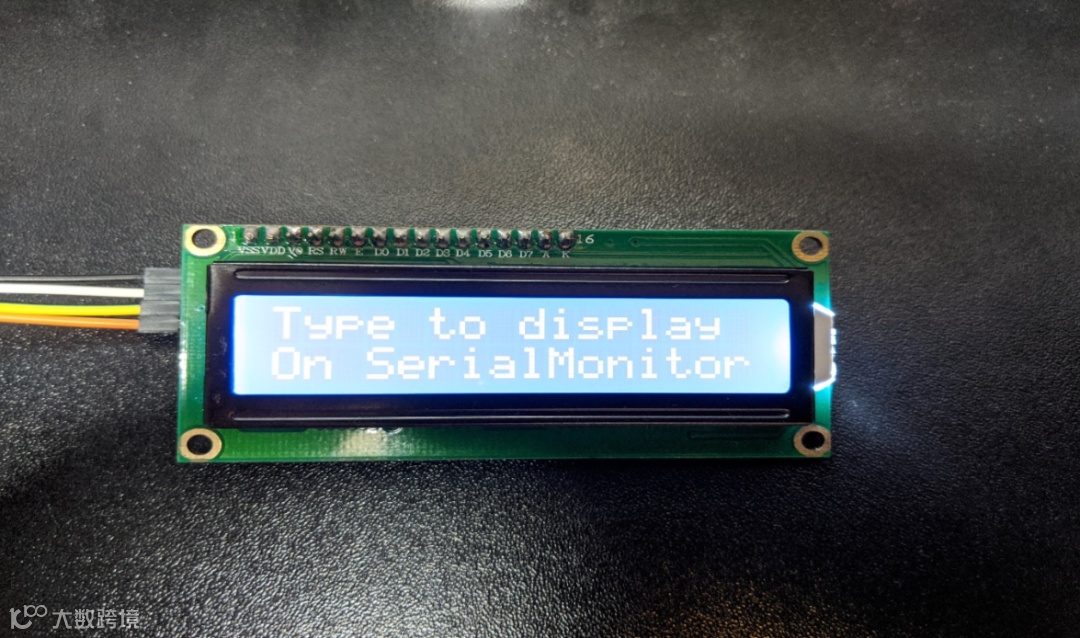

8 秒钟后，您可以向串行监视器输入要在 LCD 上显示的字符串。

例如，输入 "123456789"，然后按 "发送"：

每种型号的 LCD 所需的设置可能不同。本例中使用的构造函数是：

LiquidCrystal_I2C(uint8_t lcd_Addr, uint8_t En, uint8_t Rw, uint8_t Rs, uint8_t d4, uint8_t d5, uint8_t d6, uint8_t d7, uint8_t backlighPin, t_backlighPol pol);

设置参数如下：

LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE); // Set the LCD I2C address

第一个参数 0x27 是 I2C 的地址。下面 8 个参数分别代表一个字节中每个位的含义，即 En 代表位 2，Rw 代表位 1，Rs 代表位 0，d4 代表位 4，以此类推。

LCD 继承了 Print 类，因此我们可以使用 lcd.print（） 在屏幕上输
