有了新房子，一直推进所有家电都连网，实现远程控制、监视，让家居更加智能，可玩性更高！更有乐趣！

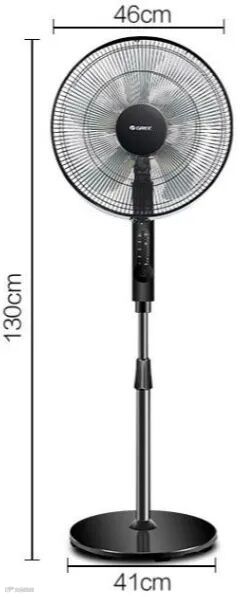

这次笔者计划改造格力FD-40X64Bh5风扇，让风扇连网，打造智慧家居

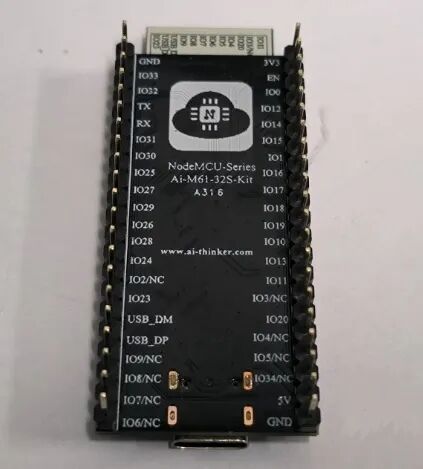

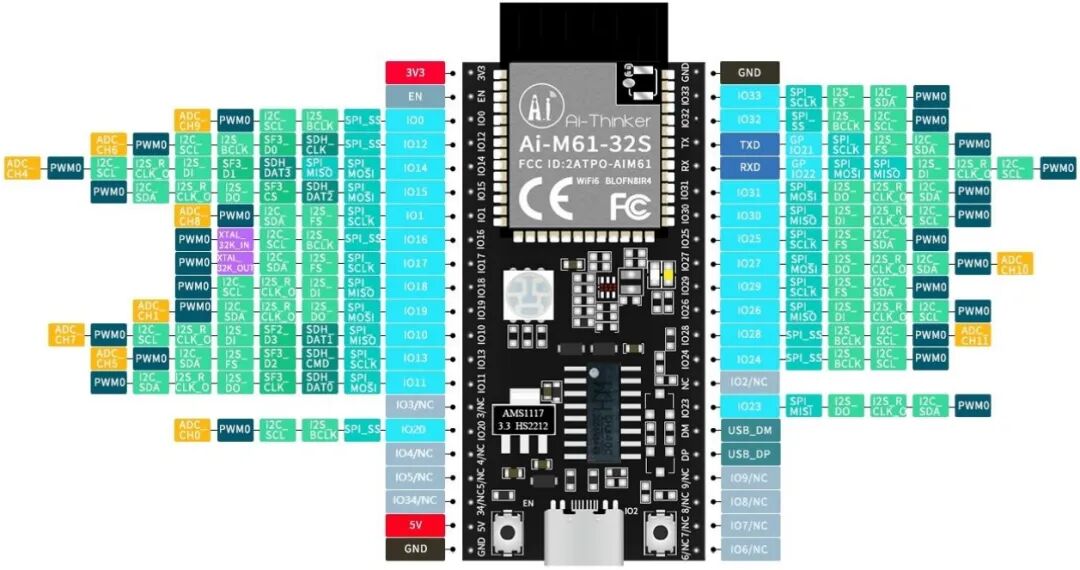

使用Ai-M61-32S-Kit(感谢安信可的赠送），非常强大的板子，主要处理速度太快了（IO能输出和输入快速切换，后面说明）。

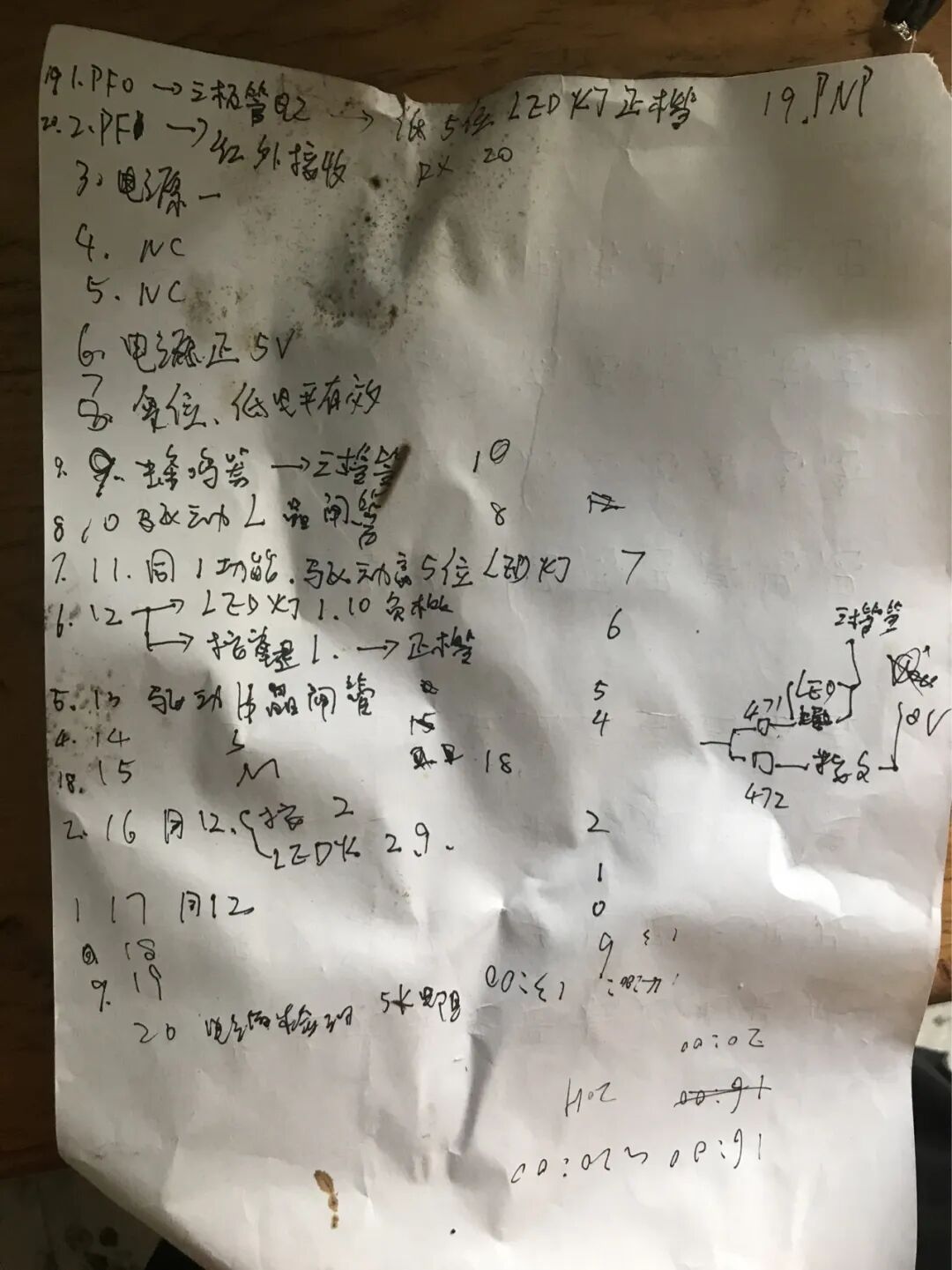

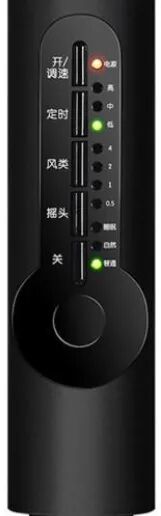

先弄清楚原来风扇的按键功能和控制原理，并用Ai-M61-32S开发板实现原始功能，再实现连网，画出并推理出原来MCU的每一个IO功能并记录。

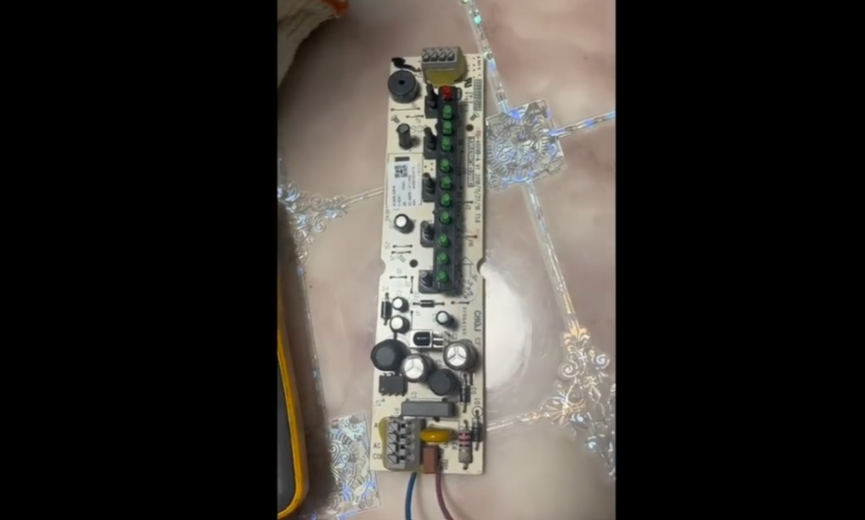

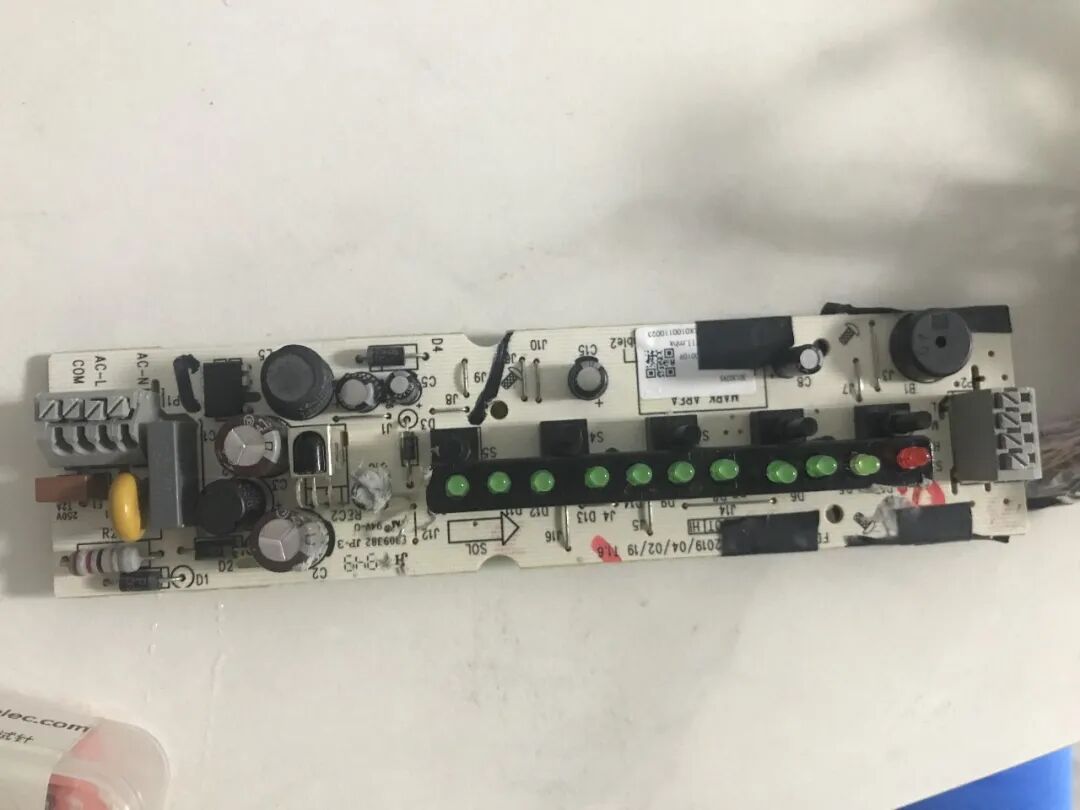

控制板正面图片

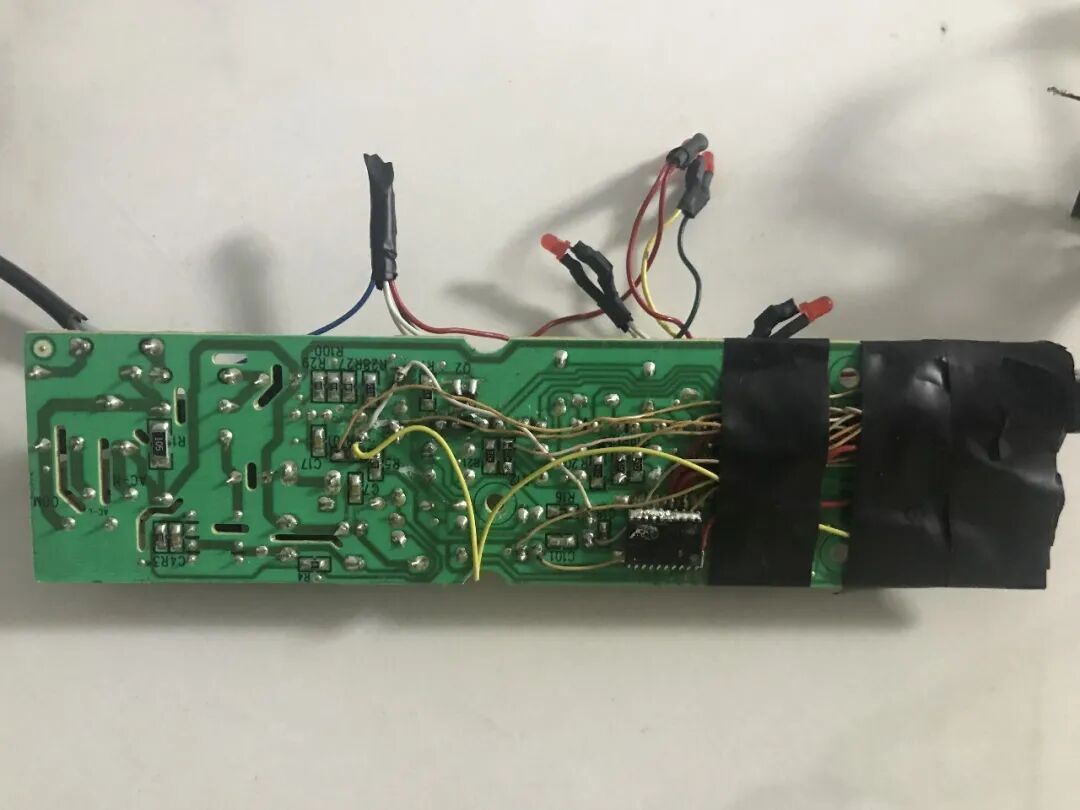

控制板反面图片（可以看到右下的黑色方块MCU，用LED替换风扇电机线，测量电压使用）。

总共使用12个IO，有5个IO复用，分时控制LED指示灯及按键。

Ai-M61-32S -Kit中直接从原来MCU上取电5V电压的，使用了阻容降压，担心电压波动大，直接上个2200uF电容。（感觉很多家电都用阻容，好担心可靠性问题，有时间替换吧）。

电机控制使用的双向晶闸管， 原来的MCU的IO没使用隔离，强电AC220V共地，担心把MCU烧坏，用了高速光耦进行隔离。

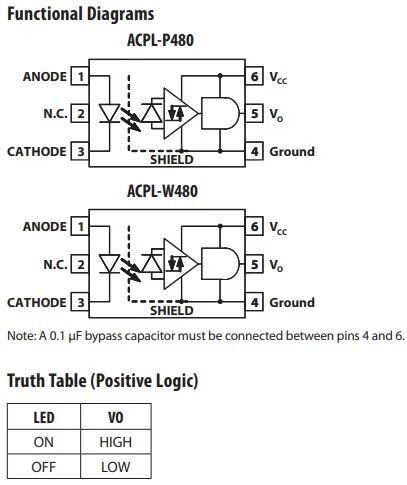

使用了4颗P480进行隔离，风扇电机三档速度（高、中、低）及摇头。
连接Ai-M61-32S-Kit的 IO直接飞线，打板成本太高

土方法不花钱，可靠性可能差点。

用IO烧写初始带OTA程序后，直接装好，里面空间大大。

编程开发
按功能块一个功能来写，参考了论坛的大神们的
1.增加个按键IO08（长按、单击、双击、弹起）
2.FlashDB数据库用来存WIFI帐号和密码
3.littlefs文件系统,存DS18B20记录。
4.DS18B20温度检测
5.OTA 升级教程

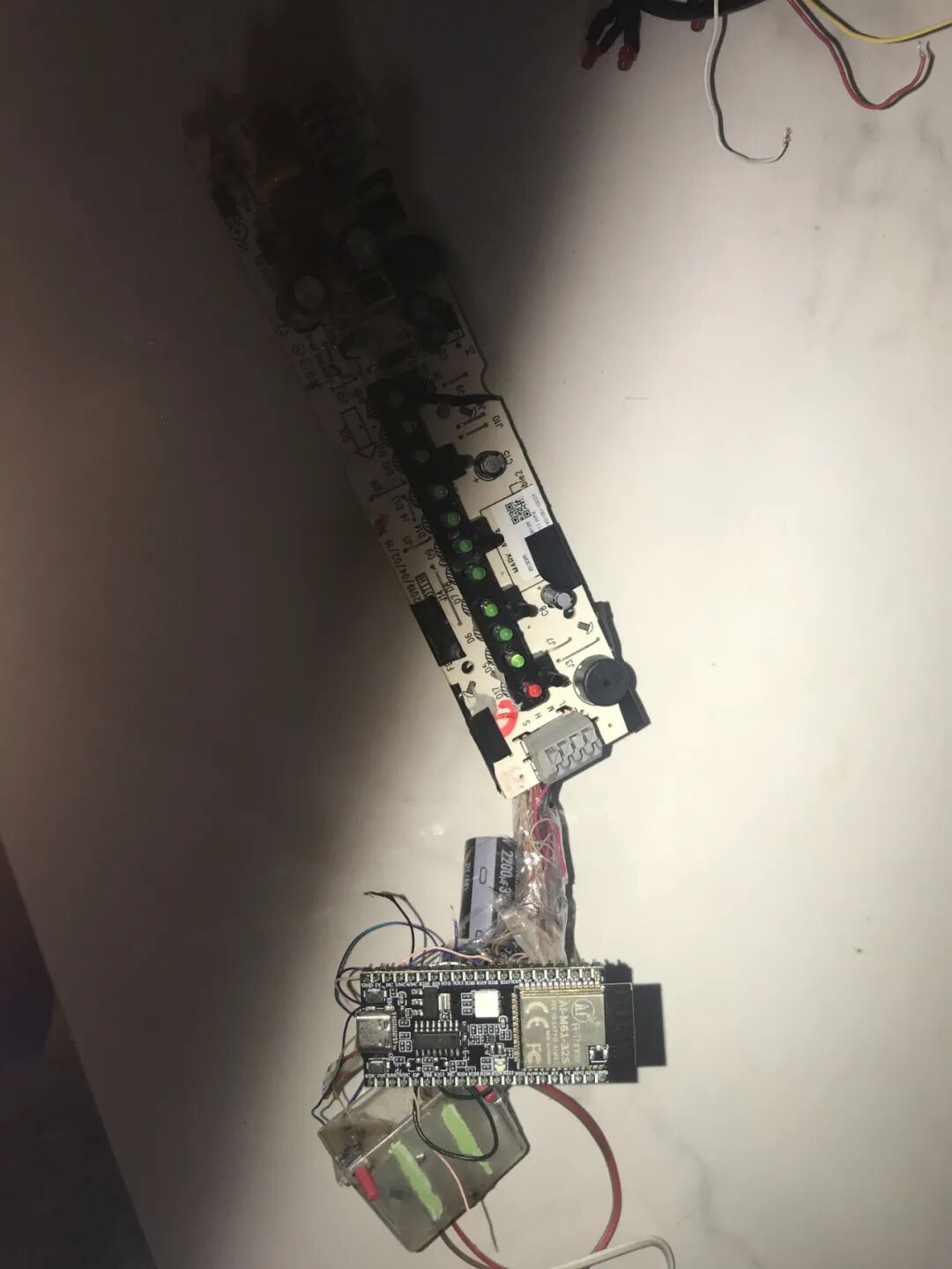

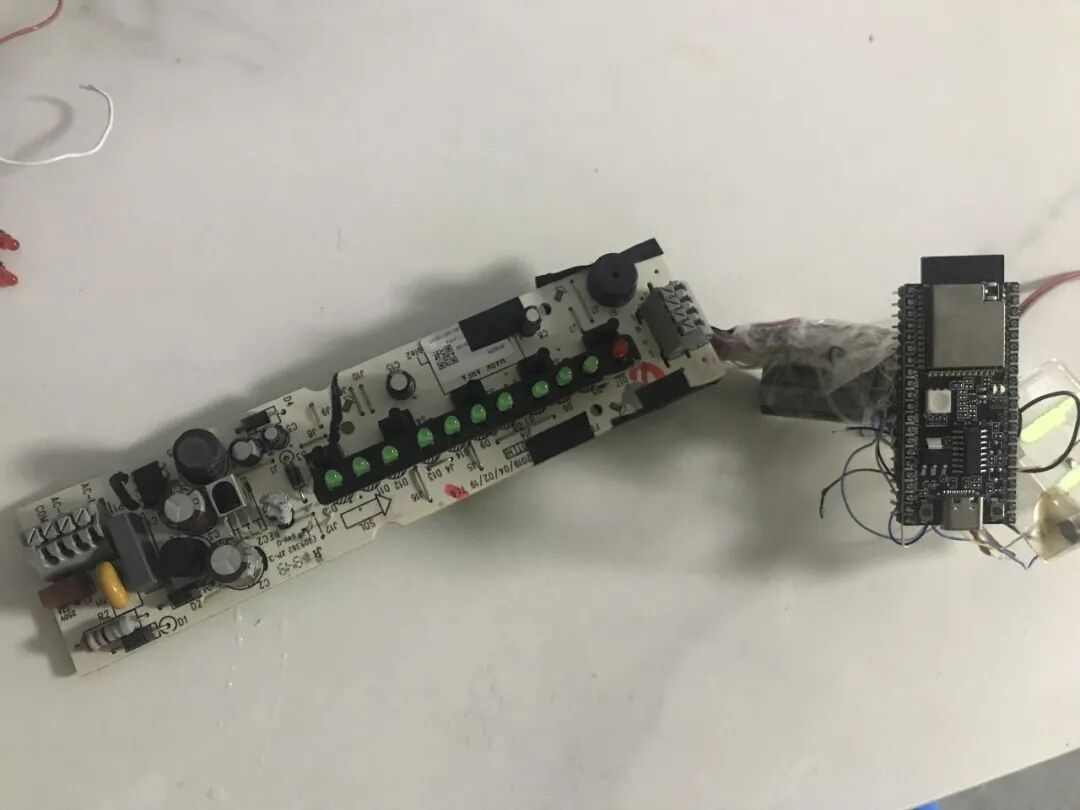

作品观赏
