●目标：一块可插可拔的「无线彩灯控制器」
●主控选用安信可WB2-12F模组，实现红外、蓝牙接收数据，以及灯带的驱动
●5-30V电源输入，普通 RGB 灯带 3 路 MOSFET 驱动
●5 V WS2812 单线驱动
●12V、24V WS2811灯带驱动
●通过dcdc降压到3V3给WB2供电
●通过微信小程序蓝牙的方式可控制灯带
●供电/灯带接口全部用可插拔的方式，方便接线
●PCB使用立创EDA绘制
●Fusion 360 设计外壳，3D 打印卡扣结构，无需螺丝
实物展示：

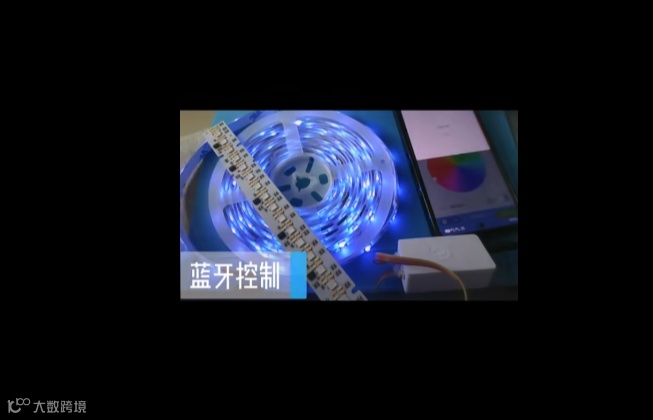

视频演示：

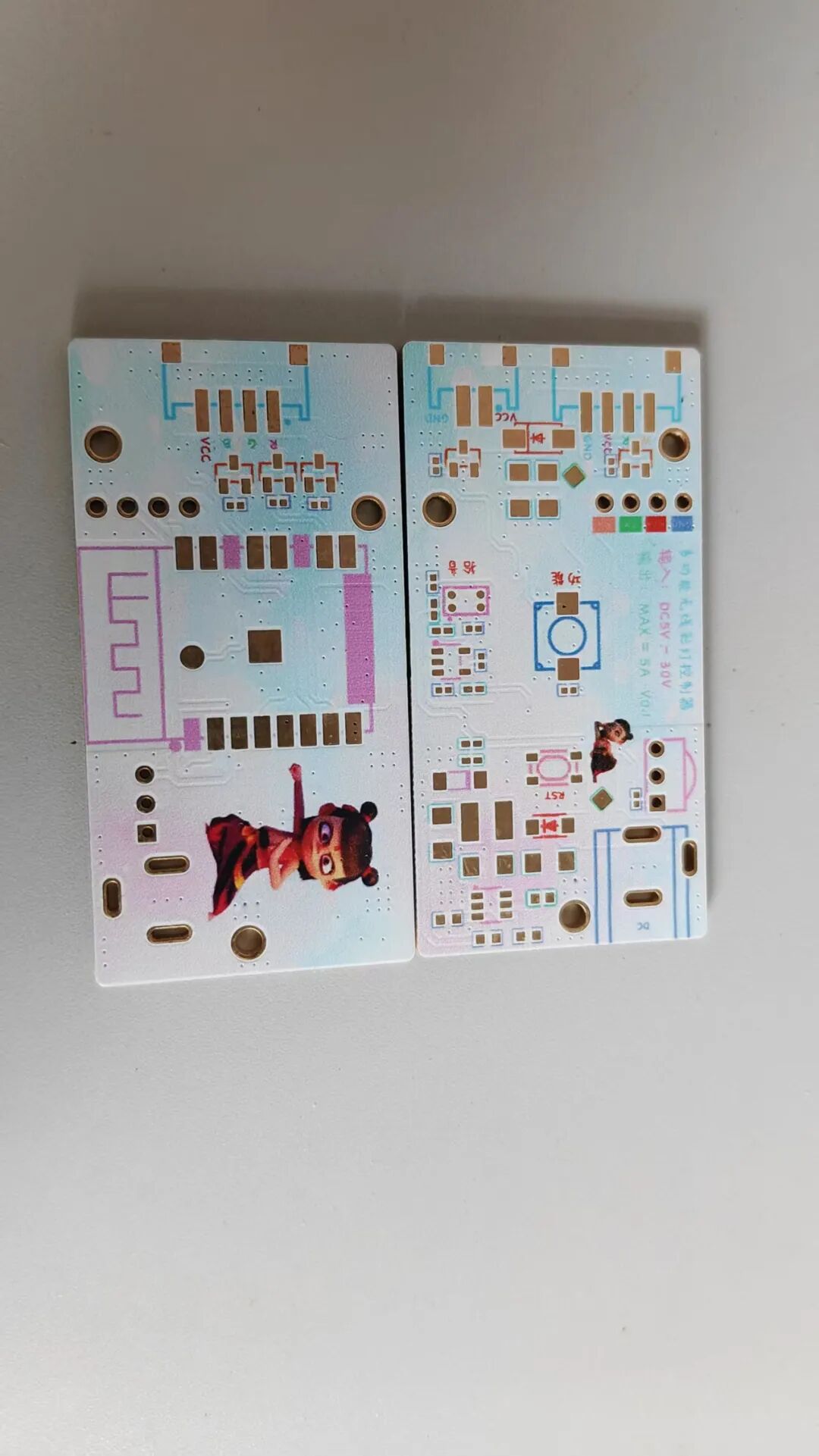

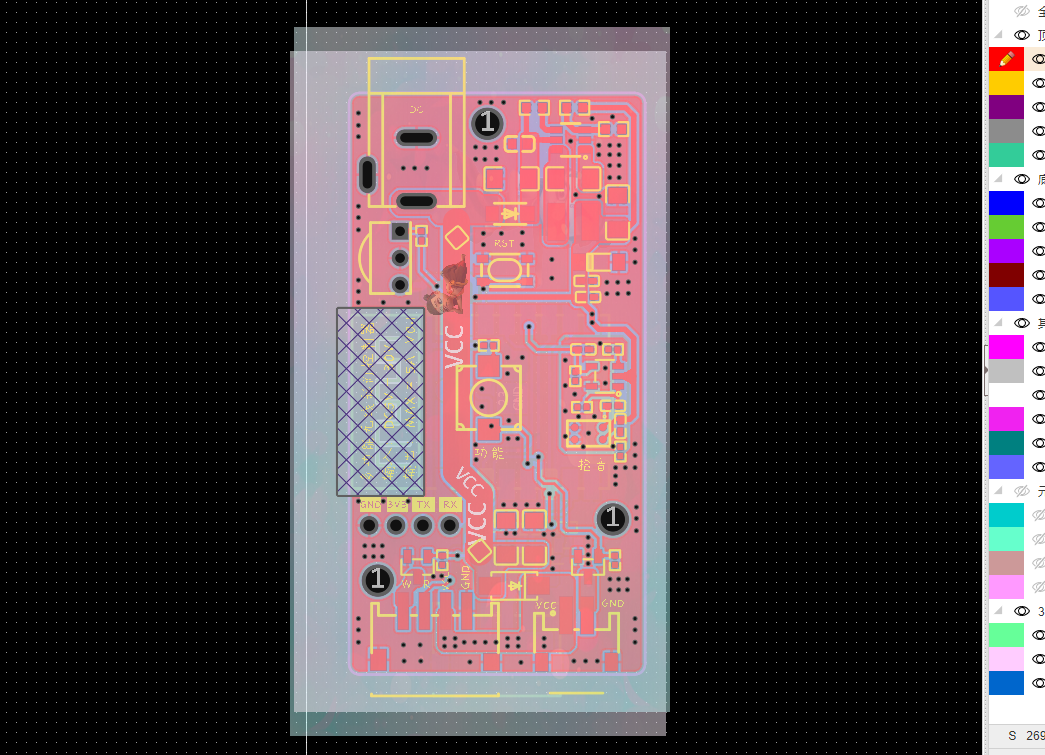

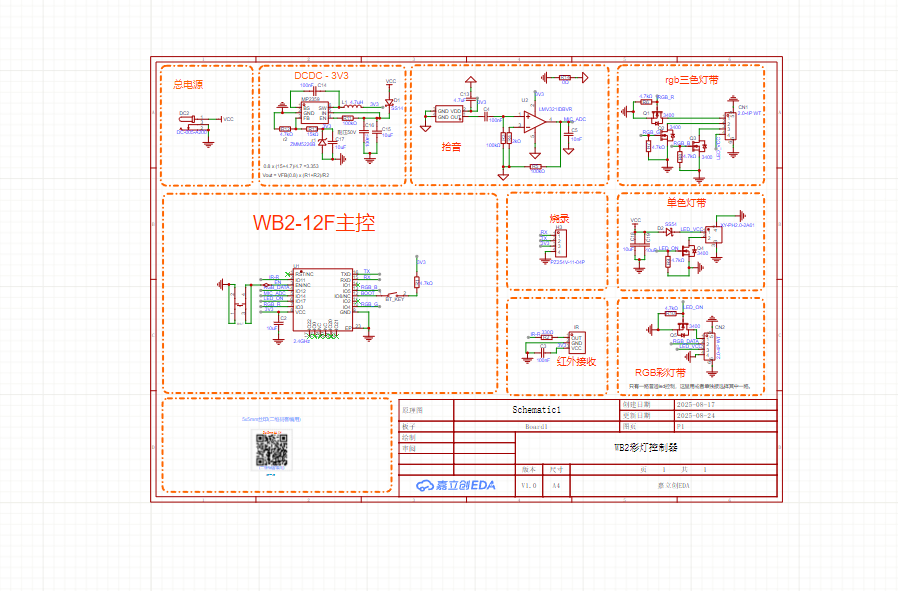

使用立创EDA绘制PCB，选用预先选好的器件绘制原理图、PCB，最后DRC一下，直接导出文件下单嘉立创(有个彩色丝印券，可以打彩色
）

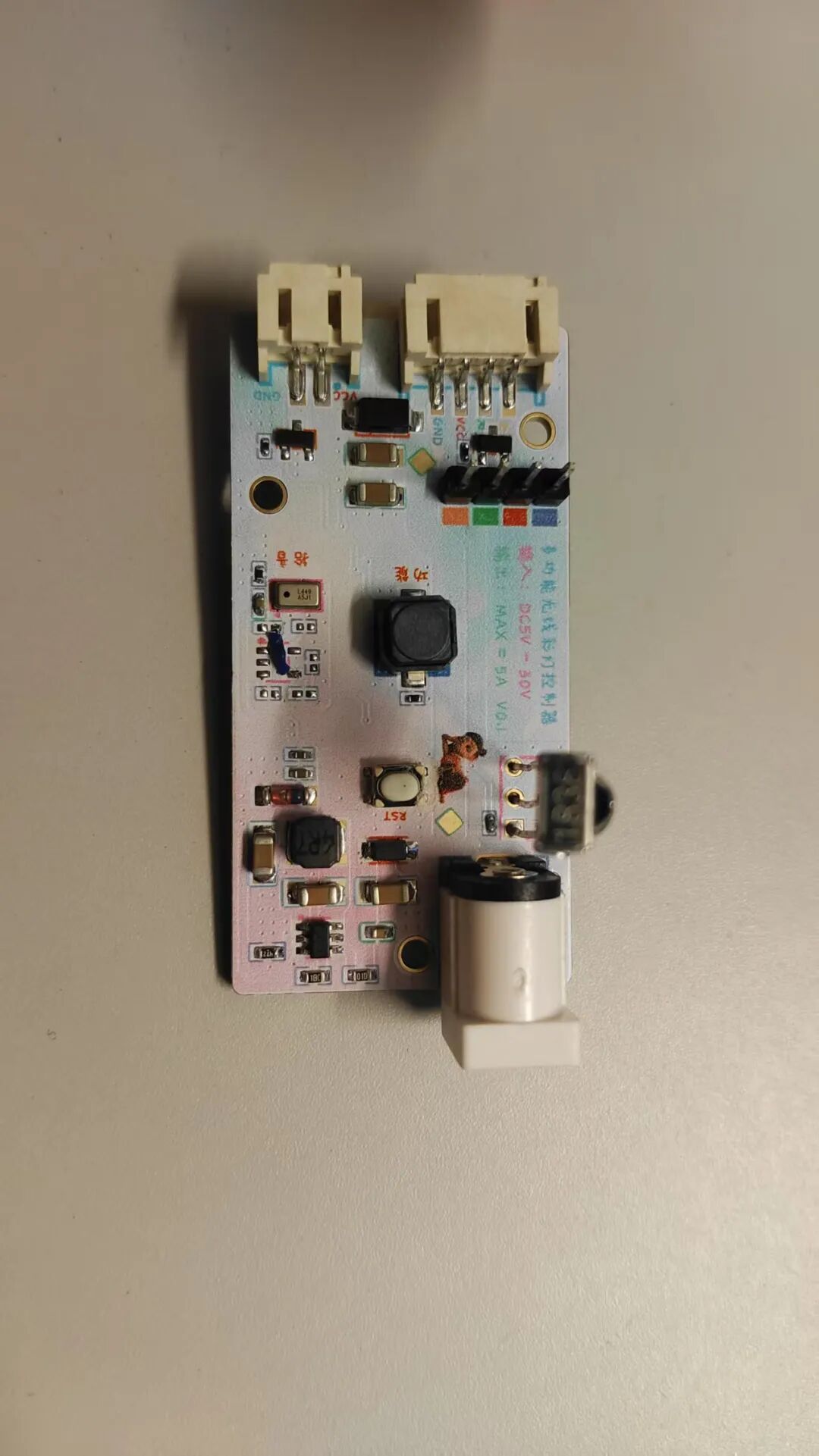

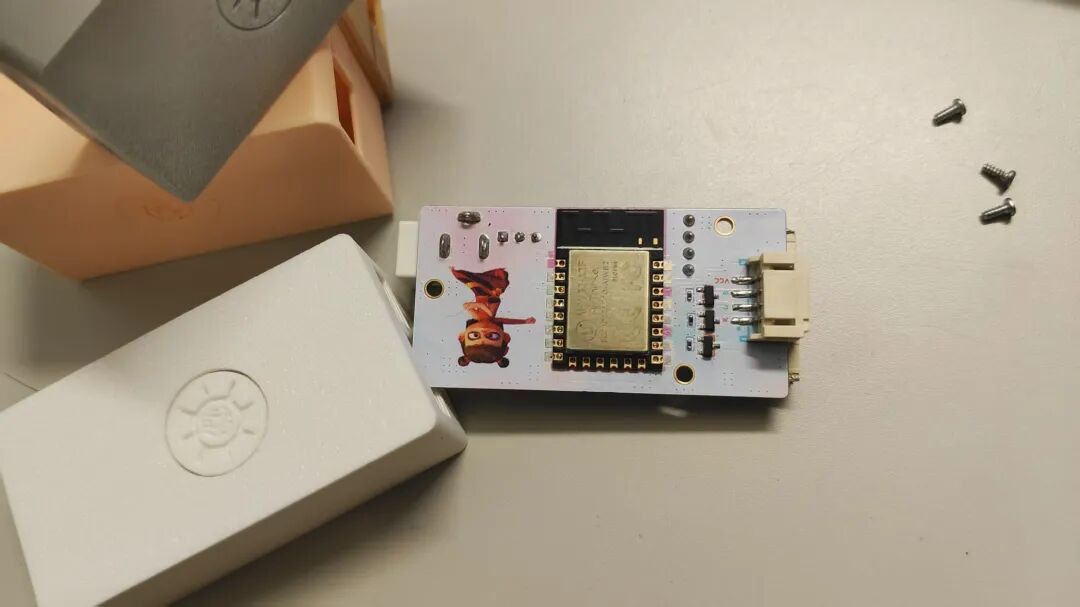

经过了漫长的等待板子终于到了，看着还不错，直接开焊
元件不多可以快速完成，因为需要模组IO8引脚(引脚实在不够用了)，先用铁板烧把模组焊上，再慢慢手工焊接别的器件。
上电前先检查一下板子是否短路，一切正常就可以先烧录一个程序看看板子是否正常。
要实现的功能：
按键检测
通过检测按键状态在普通灯带、RGB、ws2812之间轮流切换(如果不想蓝牙常开，可以做一个长按开启和关闭蓝牙)。
红外接收
通过红外接收头接收红外数据，通过接收到的NEC码来做出对应的动作。
蓝牙接收
功能不多，实现起来也比较简单，经过几天的调试顺利完成以上功能。

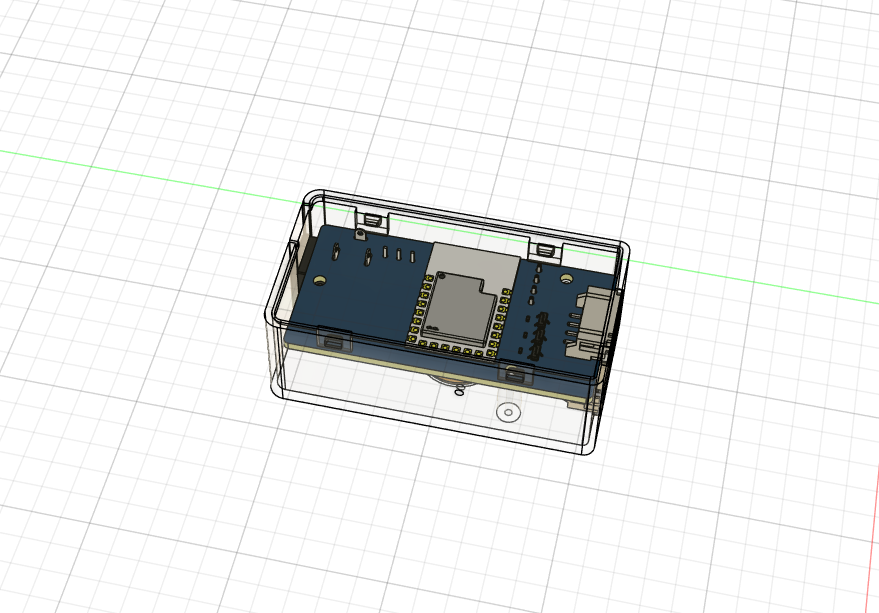

使用fusion360给板子设计一个小小的外壳，没有复杂的结构。

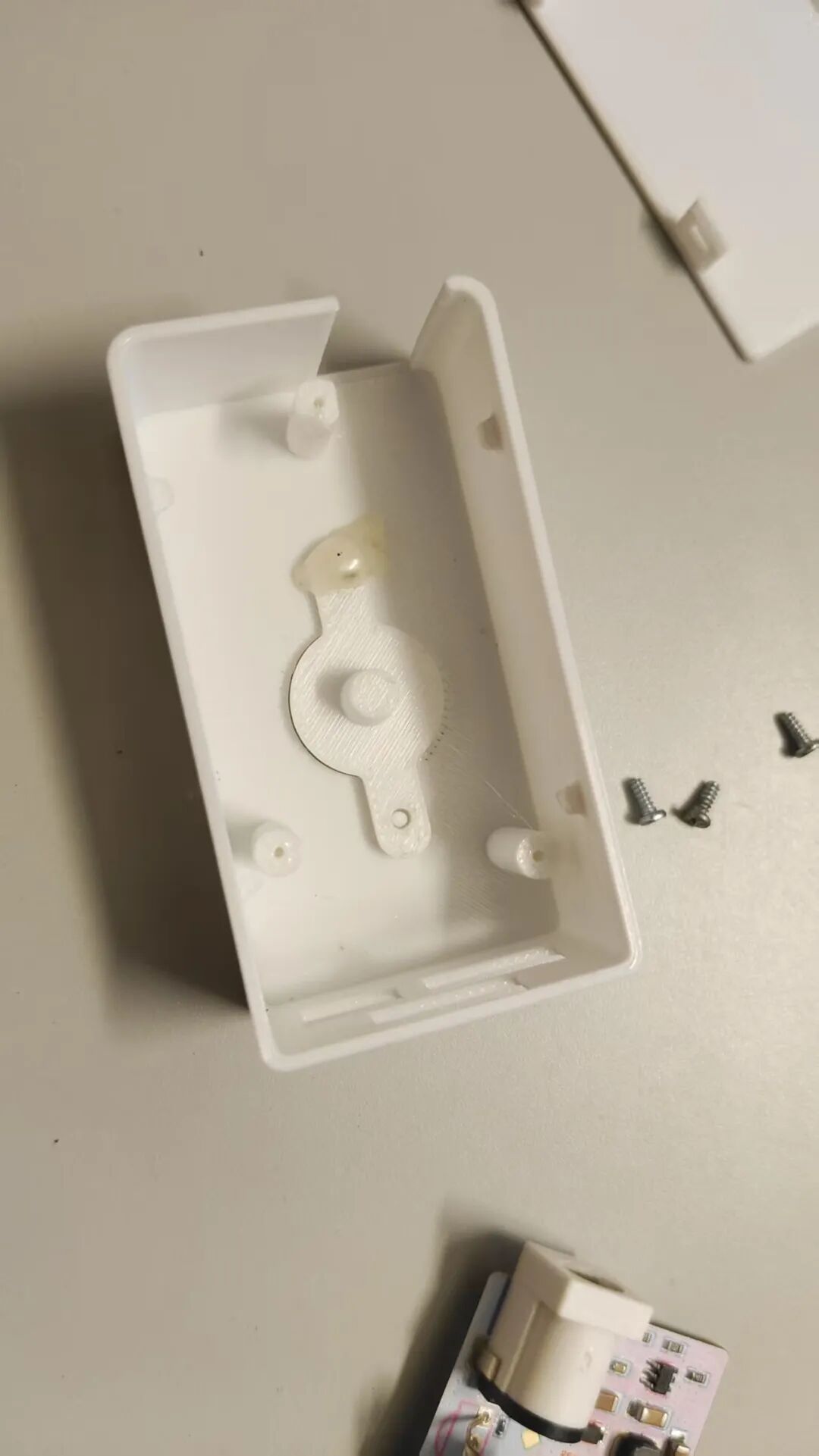

通过卡扣的方式省去了拧螺丝的烦恼
，由于使用的是插接件，所以加厚了，如果像市面上卖的控制器一样使用线材引出来，厚度可以减少百分之五十。
把按钮用热熔胶固定一下，提前准备好东西(虽然也没啥好准备的
)

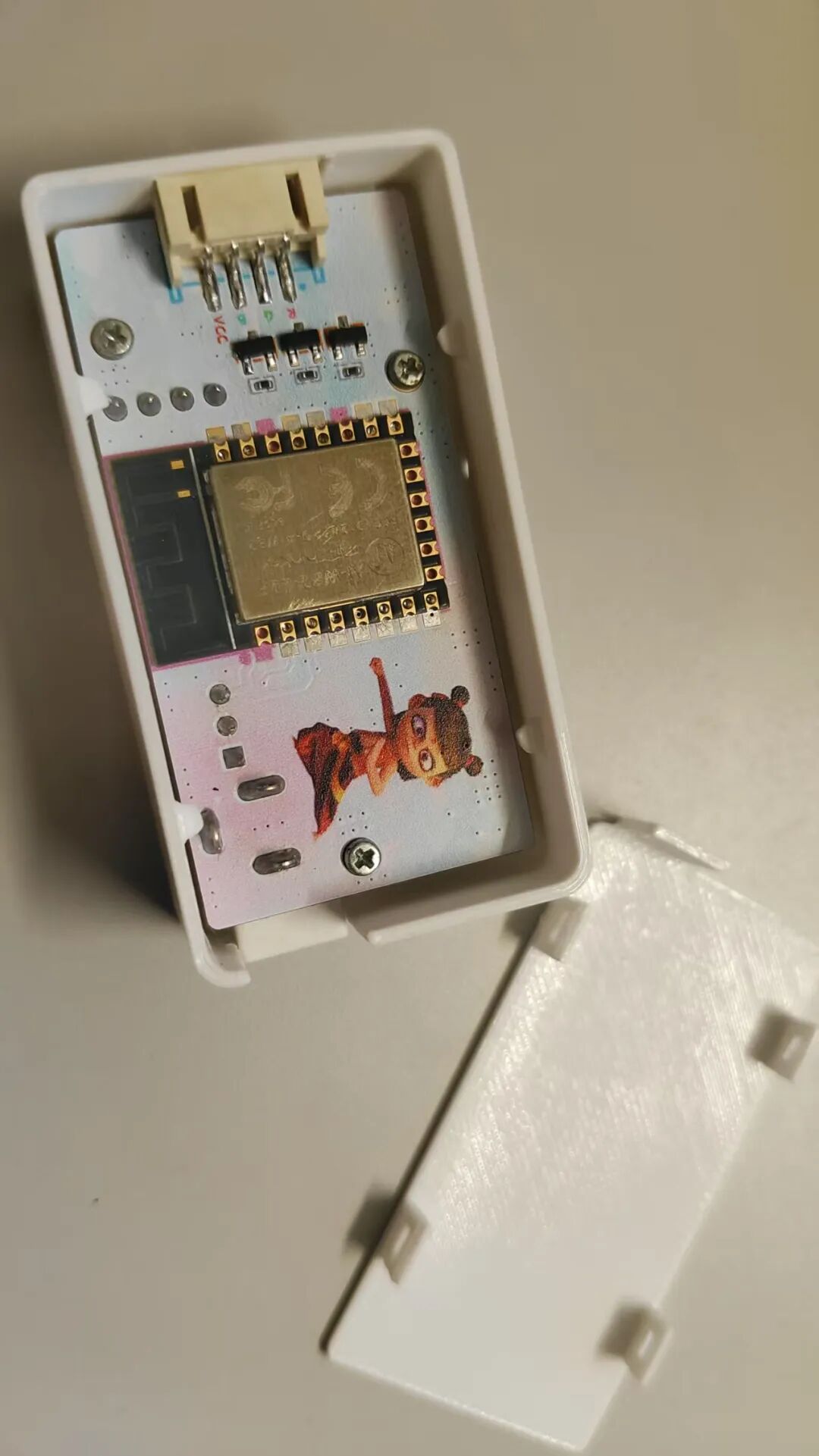

把板子塞进去，用螺丝固定一下。

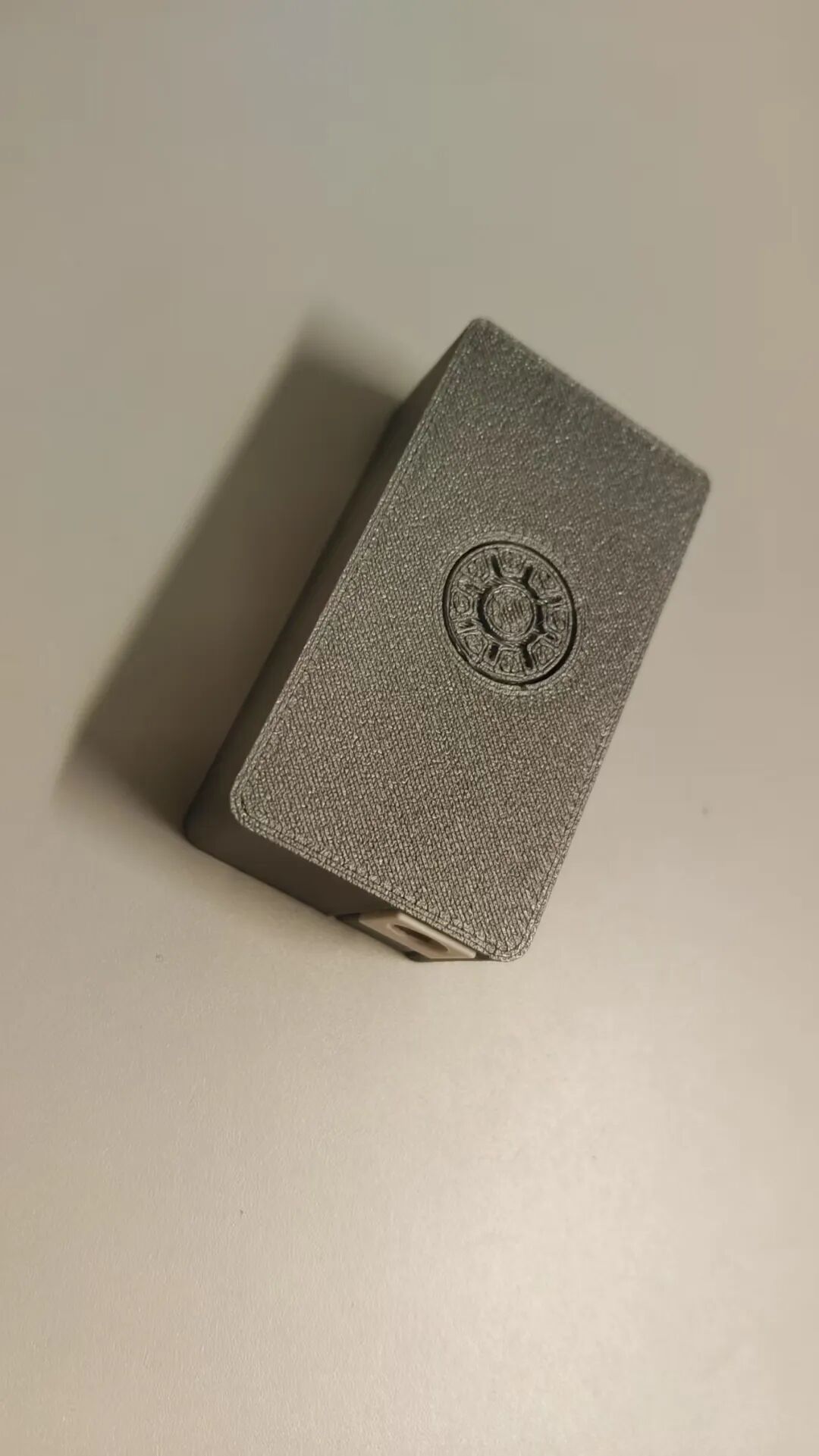

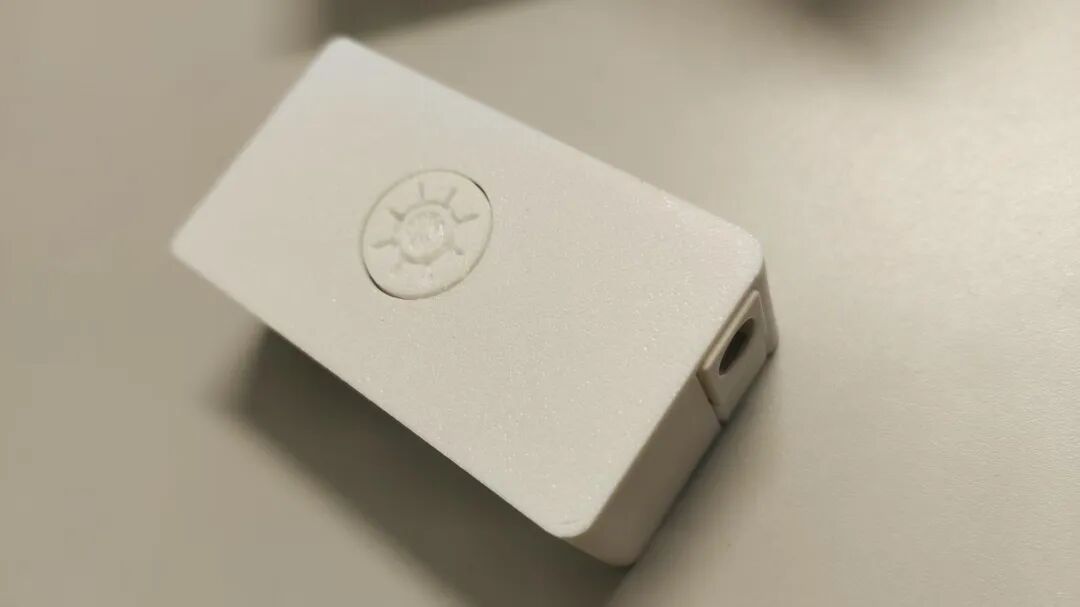

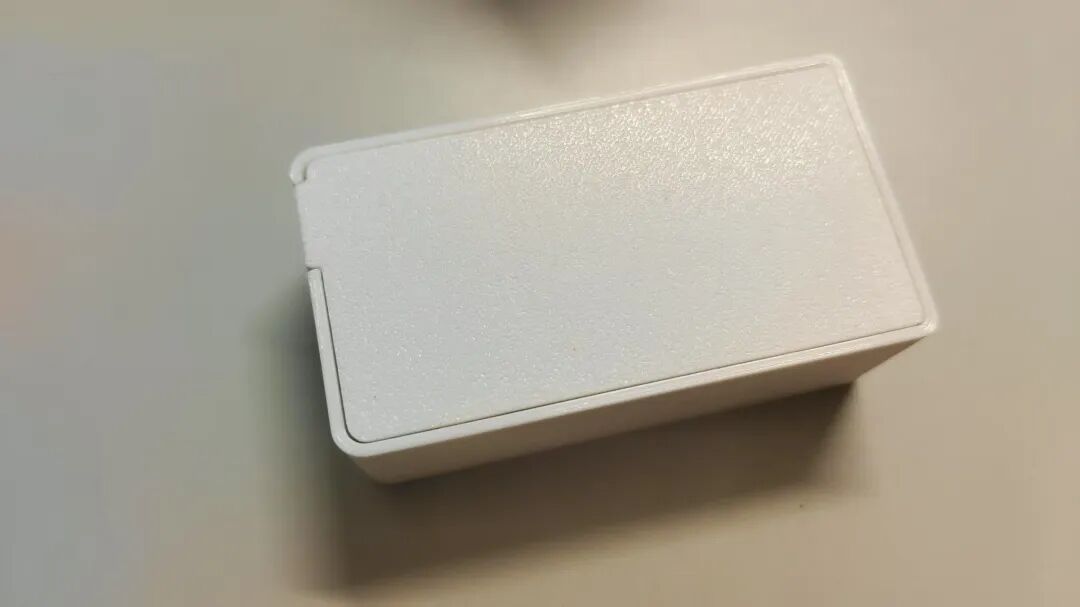

盖上后盖就大功告成啦。

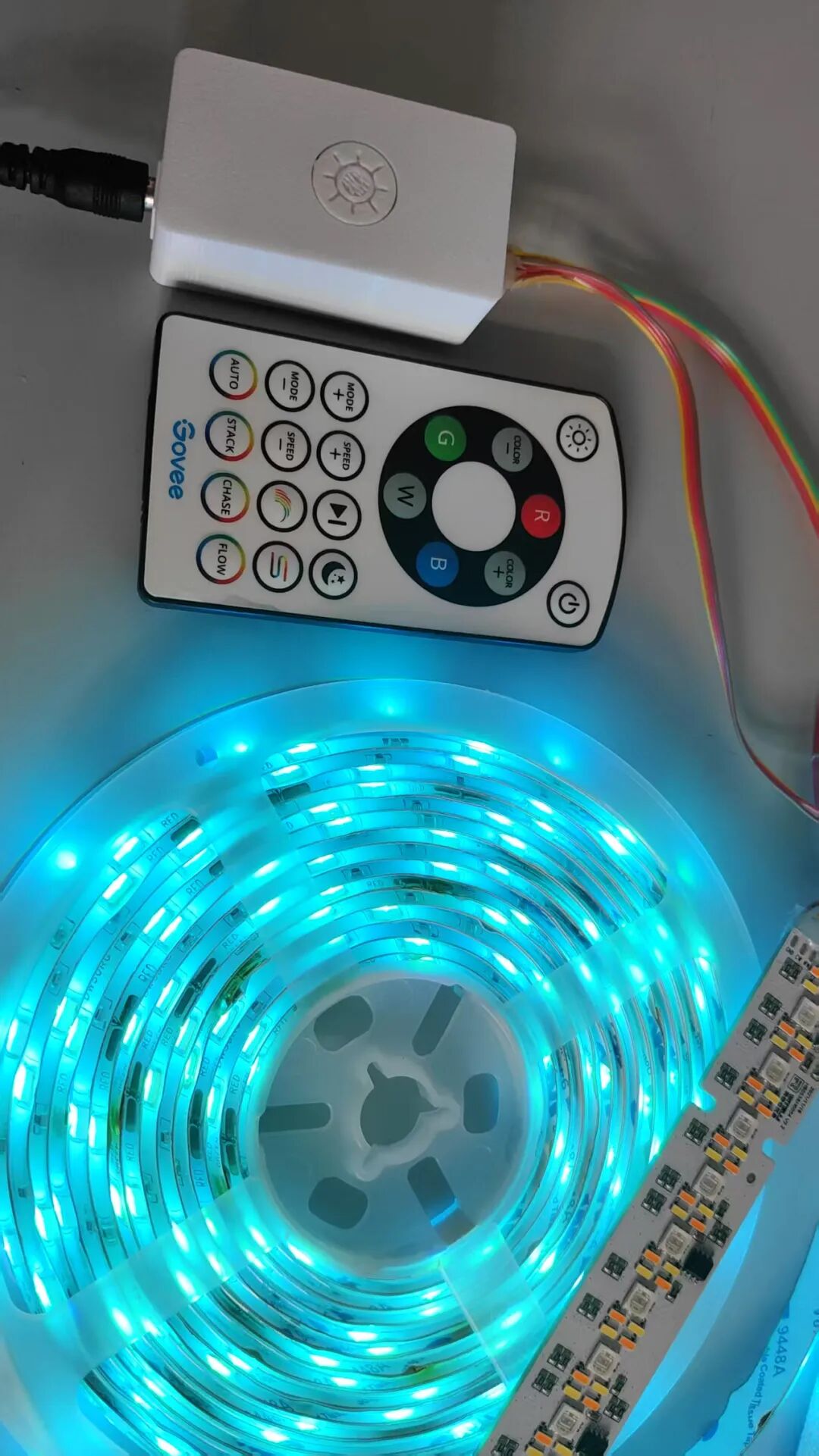

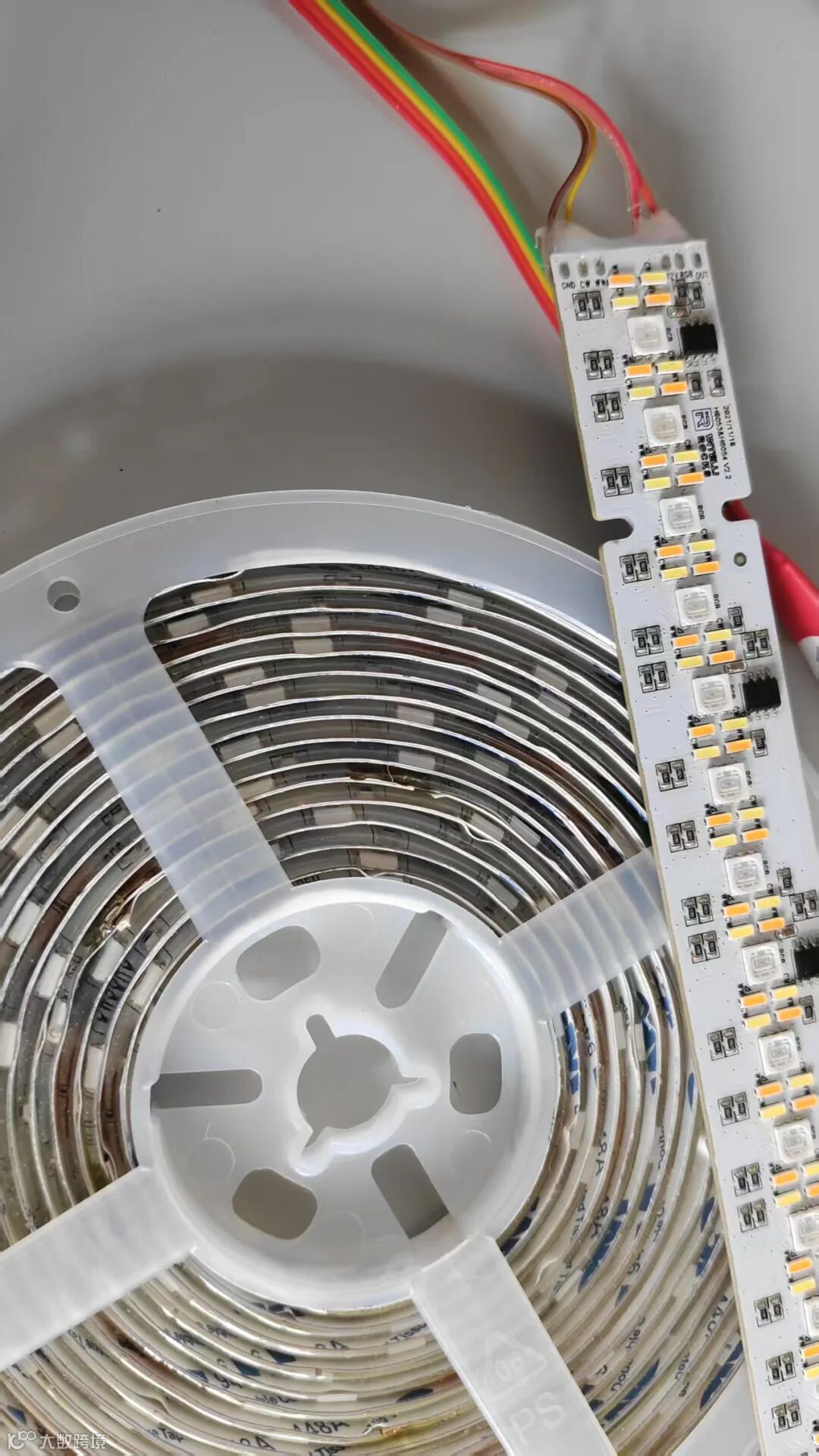

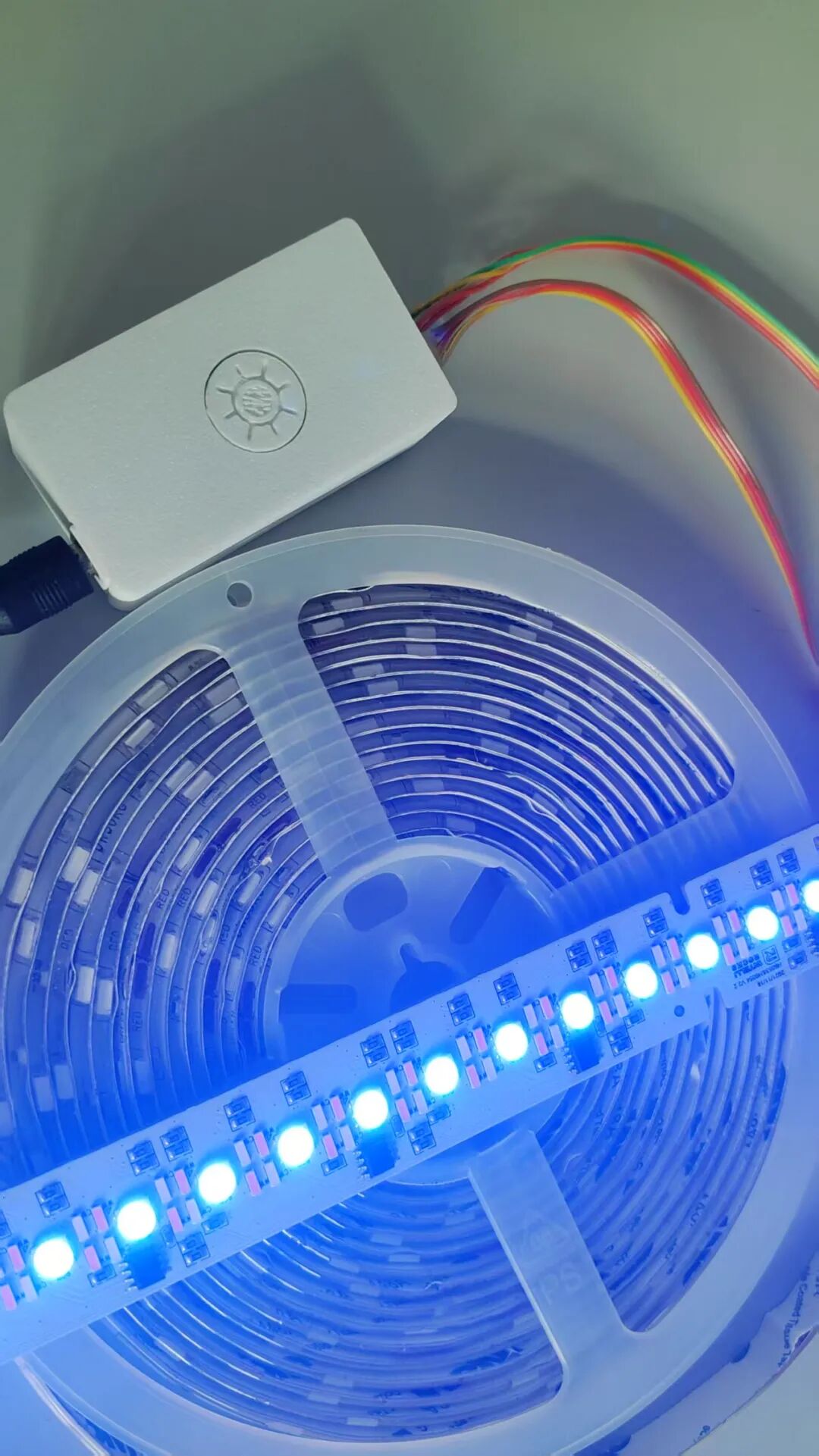

把灯带提前接上。
注意没有防呆设计，所以RGB和2812不要插反，都是4P的。
按键功能一切正常。
红外功能也没问题。

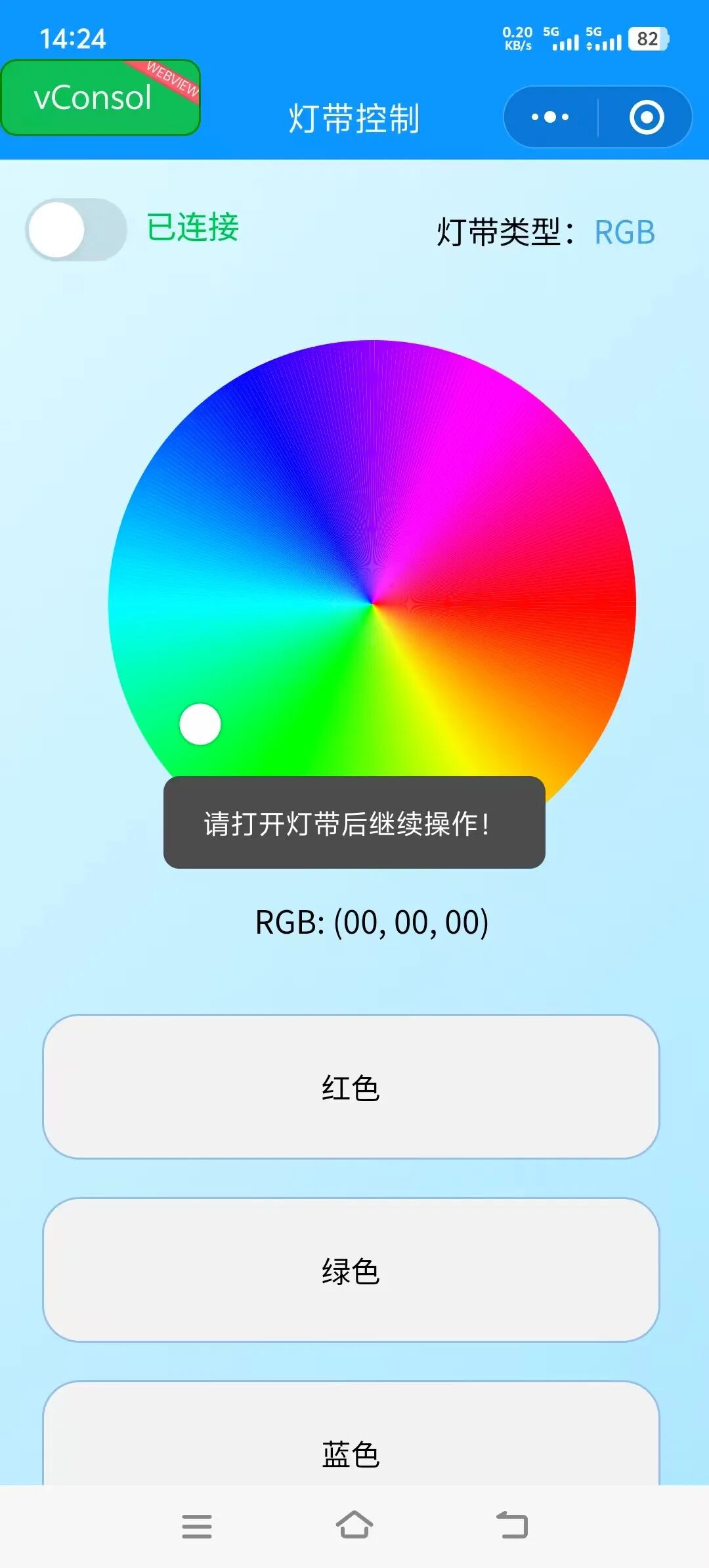

打开微信小程序，它会自动搜索提前设置好的蓝牙名，免去了手动选择的步骤，只要打开小程序就主动连接。
右上角可切换灯带类型，不同的灯带有不同的灯效。

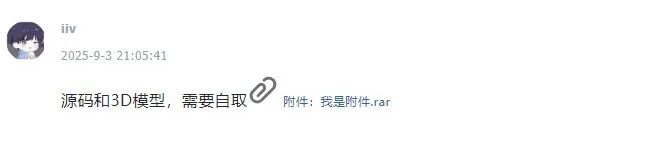

见原贴评论区
完结撒花！！
以上就是本次带来的DIY设计，因为可以支持5-30V的输入电压，输出电压完全取决于输入电压，感觉可以驱动市面上大多数灯带，只要选择适合灯带的驱动电源供电即可，如果大家有兴趣的话可以制作一个来玩一下。
