【人脸+手势识别】BW21-CBV-Kit——驱动 ILI9341 TFT 显示屏

作为一款本地AI图象识别开发板，BW21-CBV-Kit它能够独自运行目标识别模型。2.4GHz+5GHz的双频Wi-Fi，提供高性能的无线传输能力，让图象传输更加流畅。丰富的接口，搭配着AI识别，可以扩展出无限可能。

BW21-CBV-Kit支持Arduino的开发方式，可以简单实现一些DIY想法，例如：人脸识别、手势识别、物品识别等。

拿到BW21-CBV-Kit的小伙伴不知道怎么下手？提前看最全教程已经准备好啦:

【教程】小安派BW21-CBV-Kit——PWM之蜂鸣器播放音乐

【教程】小安派BW21-CBV-Kit——OLED 显示

【教程】小安派BW21-CBV-Kit——主机模式读取 Arduino UNO 从机

【人脸+手势AI识别】BW21-CBV-Kit——DMP6 读取MPU6050转换为ROS的IMU数据

【人脸+手势AI识别】BW21-CBV-Kit——MPU6050 IMU 零点检测

【人脸+手势AI识别】BW21-CBV-Kit——读取 VL53L0X 红外测距传感器数据

这次小安给大家带来的是小安派BW21-CBV-Kit——驱动 ILI9341 TFT 显示屏

BW21-CBV-Kit x 1

ILI9341 TFT 显示屏 x 1

我们测试了以下两种带 SPI 接口的 ILI9341 TFT LCD 型号：

• Adafruit 2.8 英寸 TFT LCD（带触摸屏）
  https://www.adafruit.com/products/1651
• https://learn.adafruit.com/adafruit-2-8-tft-touch-shield-v2?view=all
• QVGA 2.2″ TFT LCD
• http://www.lcdwiki.com/2.2inch_SPI_Module_ILI9341_SKU:MSP2202



带 SPI 接口的 ILI9341 TFT LCD 的常用引脚：

• MOSI：标准 SPI 主机输出从机输入引脚
• MISO：标准 SPI 主机输入从机输出引脚
• SLK： 标准 SPI 时钟引脚
• CS：标准 SPI 片选引脚
• RESET： 用于重新启动 LCD
• D/C： 数据/命令。 当它处于低电平时，传输的信号为命令，否则传输的数据为数据。
• LED（或 BL）： 调整屏幕背光。 可由 PWM 控制或连接至 VCC 以获得 100% 的背光。
• VCC： 连接至 3V 或 5V，取决于其规格。
• GND：连接至 GND。

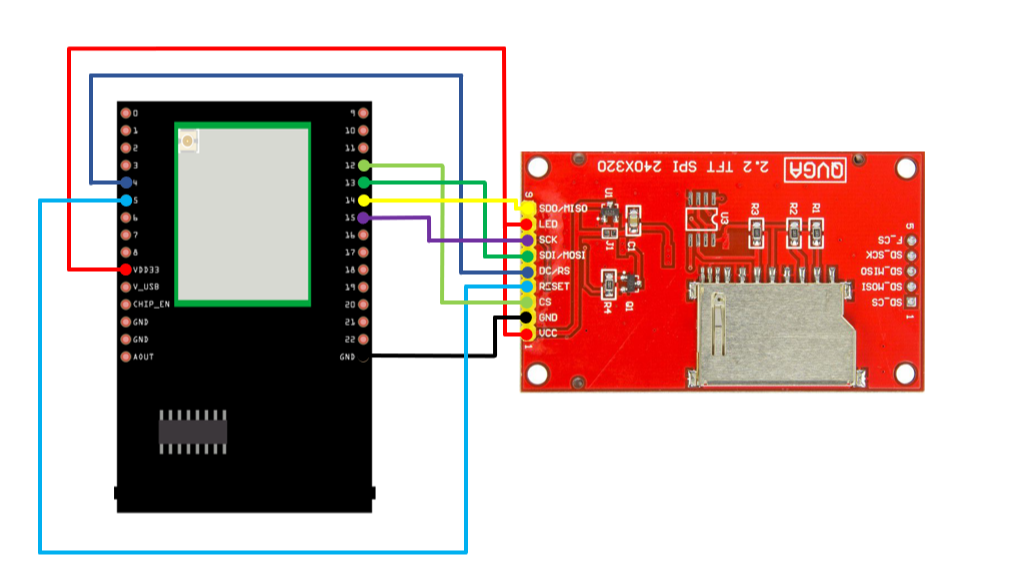

BW21-CBV-Kit 和 QVGA TFT LCD 接线图：

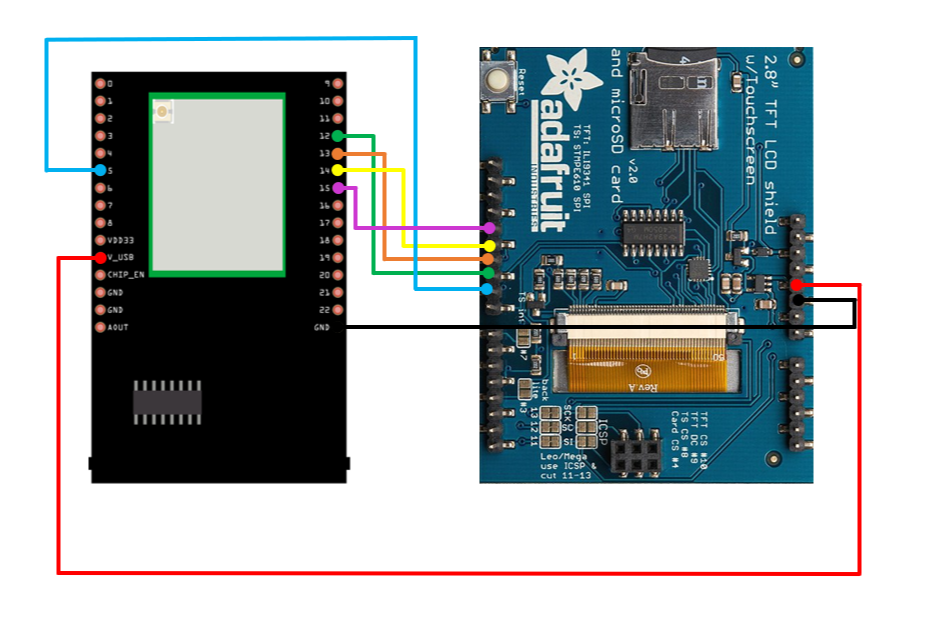

BW21-CBV-Kit 和 Adafruit 2.8" TFT LCD 触摸屏接线图：

请注意

该屏幕型号默认启用背光，第 8 引脚不用于背光，VCC 应连接至 5V。

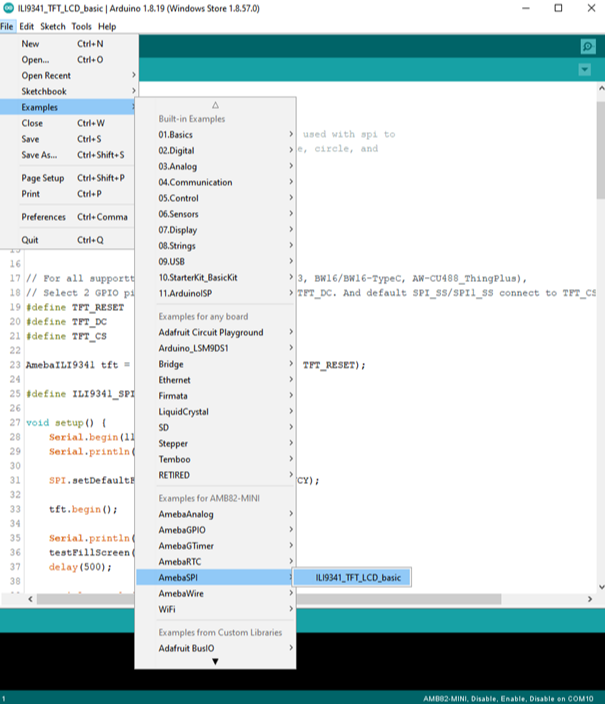

打开示例，"文件" -> "示例" -> "AmebaSPI"->"LCD_Screen_ILI9341_TFT"。

编译并上传到 BW21-CBV-Kit，然后按下重置按钮。

然后就可以看到液晶屏上出现一些显示测试，如显示不同颜色、绘制垂直线和水平线、画圆等.....

此外，它还可以根据屏幕尺寸显示任何用户图像。 这里的在线图像转换工具支持以 png、jpg \gif 格式输入图像，以 .c 文件形式输出。

转换完成后，将 .c 文件放入我们的模板 Amebalogo.h 文件中，然后再次上传代码。

●RGB 16-bit
