ALOKA α10机器超声成像过程中回声区有2道亮道干扰，使用彩色多普勒成像功能时尤为明显。

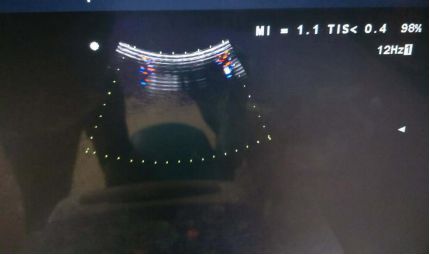

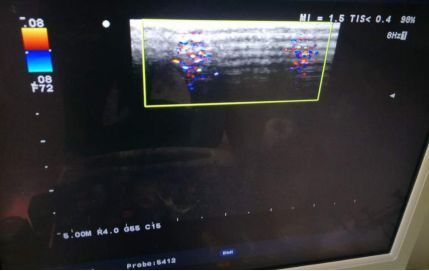

故障图像：
一般彩超机器超声图像出现缺失、亮道、干扰等故障情况时先考虑机器发射接收部分出现故障，ALOKA彩超机器通道板出现故障情况较多，包括α7、α10乃至后续升级版的F75等均有该通病，因此本次故障首先排除是否通道板故障引起。
ALOKA α10有3块相同型号通道板EP495000，其功能相同，因此可通过调换板块位置观察故障现象是否发生转移进行判断。在对3块通道板进行两两对调后发现超声图像亮道部位并不随通道板位置调换而转移，因此可排除通道板故障可能。

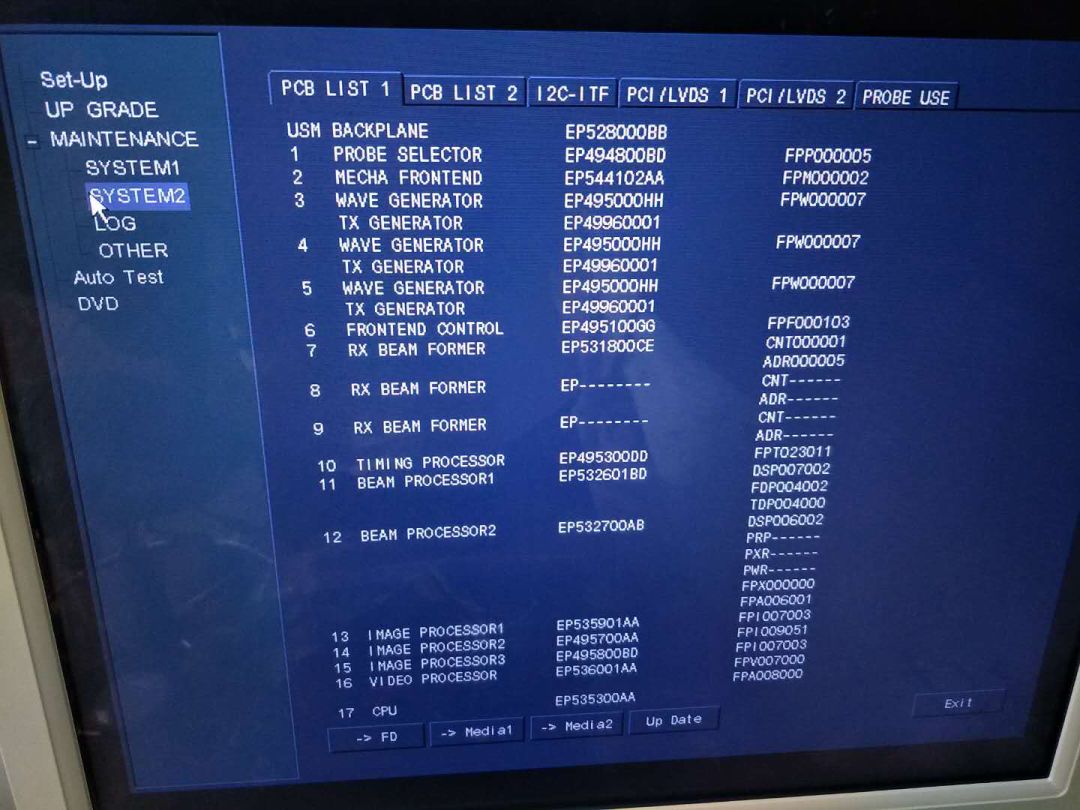

进入机器后台查看机器板块组成如下：
由上图板块名字可判断EP495000为波束形成板，每块EP495000上均有4块EP499600负责发射功能，而EP531800则负责超声回波接收功能，在更换另一块EP531800后图像亮道消失，确定为该板故障。
更换EP531800，机器超声图像成像恢复正常。
END
